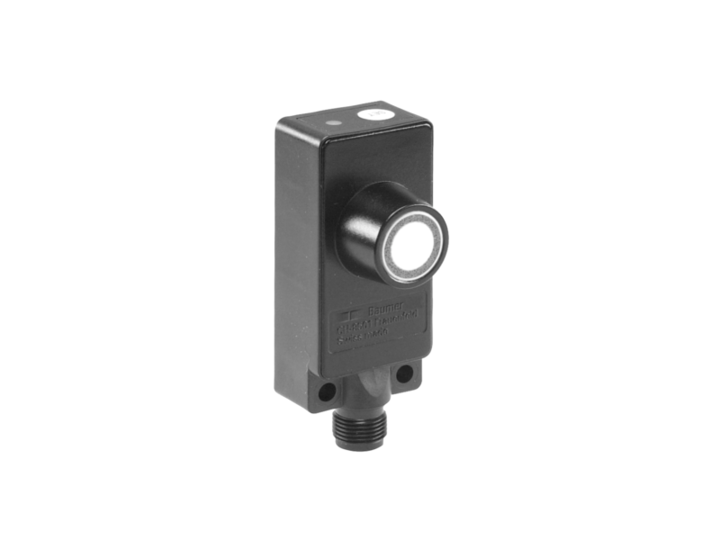

Ultraskaņas sensors UNDK 30U6103/S14, 100...1000 mm, 0-10V, M12

UNDK 30U6103/S14 ir Baumer ultraskaņas distances sensors taisnstūra korpusā ar 100...1000 mm mērdiapazonu un 0...10 V analogo izeju. Diapazona sākumu un beigas iemāca ar teach-in pogu uz korpusa.

• Precizitāte: atkārtojamība < 0,5 mm; izšķirtspēja < 0,3 mm; temperatūras drifts < 2 % no attāluma līdz objektam
• Mērdiapazons: 100...1000 mm, sākuma un beigu punkts iestatāms; reakcijas laiks < 80 ms; ultraskaņas frekvence 240 kHz
• Izeja: analogā 0...10 V / 10...0 V, līdz 20 mA
• Barošana: 15...30 V DC, patēriņš līdz 35 mA; aizsardzība pret īsslēgumu un polaritātes maiņu
• Korpuss: poliesteris / cinka lējums, 30 x 65 x 31 mm
• Vide: IP67, darba temperatūra -10...+60 °C
• Pieslēgums: M12 konektors

Piemērots līmeņa un attāluma mērīšanai līdz 1 m, kur nepieciešams vienkāršs analogais signāls kontrollerim bez digitālās saskarnes. Dzeltenais un sarkanais LED rāda stāvokli, un indikācija mirgo, kad objekts ir mērdiapazonā, kas palīdz sensoru nomērķēt.
