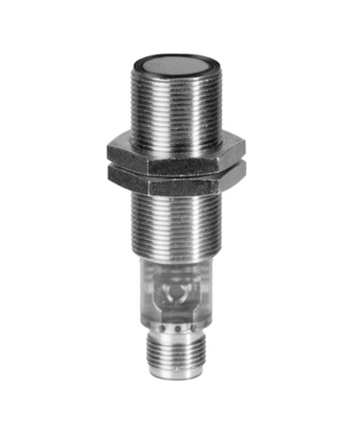

UR18.EB0.2-GP2J.9SF ir Baumer UR18 sērijas raidītāja-uztvērēja tipa ultraskaņas sensora uztvērējs M18 nerūsējošā tērauda korpusā ar darba zonu līdz 2000 mm. Ražotājs to iesaka dubultloksnes noteikšanai (double sheet detection).

• Precizitāte: atkārtojamība 3 mm; histerēze tipiski 5 % Sde; temperatūras drifts < 2 % Sde; minimālais objekta izmērs > 4 cm² pie 50 mm
• Darba zona: 0...2000 mm; reakcijas laiks < 9 ms; ultraskaņas frekvence 200 kHz
• Izejas: push-pull (strādā kā PNP vai NPN), līdz 100 mA; IO-Link V1.1, COM 2 (38,4 kBaud), cikla laiks ≥ 3 ms, porta tips Class A, papildus nodod signāla rezervi (excess gain)
• Barošana: 12...30 V DC, patēriņš līdz 25 mA; aizsardzība pret īsslēgumu un polaritātes maiņu
• Korpuss: M18 vītņots cilindrs, nerūsējošais tērauds (V2A) / TR90, sensora priekšpuse ar PEEK pārklājumu, garums 64 mm
• Vide: IP69 (korpuss), IP67 (pieslēgums), darba temperatūra -25...+65 °C
• Pieslēgums: M12 konektors, 5 kontakti

Darbojas tikai pārī ar raidītāju UR18.TB0.2-ZZZZ.9SF, kas jāpasūta atsevišķi. Pārslēgšanās slieksni iestata ar qTeach, Line-Teach vai caur IO-Link, kur var konfigurēt arī izejas loģiku, laika filtrus un skaitītāju.

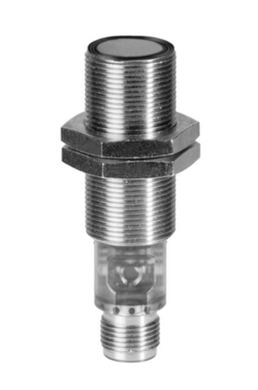

UR18.TB0.2-ZZZZ.9SF ir Baumer UR18 sērijas raidītāja-uztvērēja tipa ultraskaņas sensora raidītājs M18 nerūsējošā tērauda korpusā ar darba zonu līdz 2000 mm. Raidītājam nav pārslēdzošas izejas.

• Darba zona: 0...2000 mm; ultraskaņas frekvence 200 kHz
• Barošana: 12...30 V DC, tipiskais patēriņš 25 mA; aizsardzība pret īsslēgumu un polaritātes maiņu
• Korpuss: M18 vītņots cilindrs, nerūsējošais tērauds (V2A) / TR90, sensora priekšpuse ar PEEK pārklājumu, garums 64 mm
• Vide: IP69 (korpuss), IP67 (pieslēgums), darba temperatūra -25...+65 °C
• Pieslēgums: M12 konektors, 5 kontakti; zaļš LED rāda barošanu

Darbojas tikai pārī ar uztvērēju UR18.EB0.2-GP2J.9SF, kas jāpasūta atsevišķi; visus iestatījumus un izeju nodrošina uztvērējs.

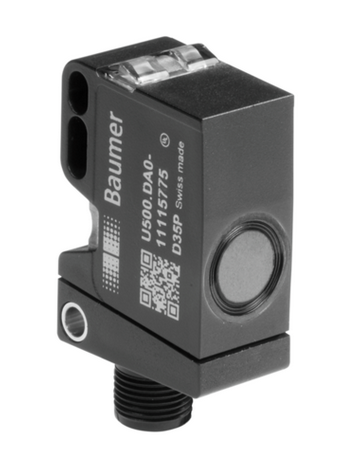

U500.PA0.2-GP1J.72F ir Baumer U500 sērijas ultraskaņas tuvuma sensors ar 20...1000 mm darba zonu, push-pull pārslēdzošo izeju un IO-Link saskarni. Pieejams multipleksēšanai, lai vairāki sensori darbotos blakus bez savstarpējiem traucējumiem.

• Precizitāte: atkārtojamība 0,5 mm; histerēze tipiski 4 % Sde; temperatūras drifts < 2 % Sde; ieslēgšanās drifts kompensēts pēc 15 min
• Pārslēgšanās attālums: 20...1000 mm; reakcijas laiks < 40 ms; ultraskaņas frekvence 200 kHz
• Izejas: push-pull (strādā kā PNP vai NPN), līdz 100 mA; IO-Link V1.1, COM 2 (38,4 kBaud), cikla laiks ≥ 12 ms, porta tips Class A, papildus nodod distanci
• Barošana: 12...30 V DC, tipiskais patēriņš 35 mA; aizsardzība pret īsslēgumu un polaritātes maiņu
• Korpuss: taisnstūra, ASA/PMMA plastmasa, sensora priekšpuse ar PEEK pārklājumu, 18 x 45 x 32 mm
• Vide: IP67, darba temperatūra -25...+65 °C
• Pieslēgums: M12 konektors, 5 kontakti

Piemērots objektu klātbūtnes un līmeņa kontrolei līdz 1 m neatkarīgi no krāsas un caurspīdīguma. Pārslēgšanās punktu iestata ar qTeach, Line-Teach vai caur IO-Link, kur var konfigurēt arī izejas loģiku, laika filtrus, skaņas kūļa formu un 5. kontakta funkciju.

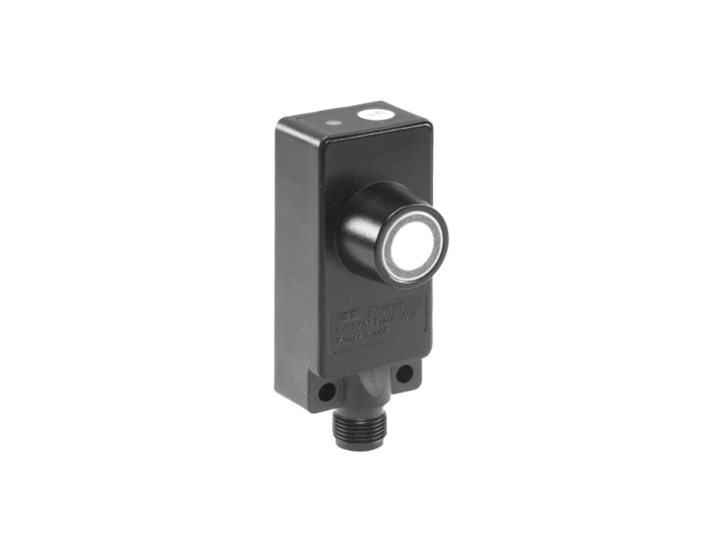

UNDK 30U6103/S14 ir Baumer ultraskaņas distances sensors taisnstūra korpusā ar 100...1000 mm mērdiapazonu un 0...10 V analogo izeju. Diapazona sākumu un beigas iemāca ar teach-in pogu uz korpusa.

• Precizitāte: atkārtojamība < 0,5 mm; izšķirtspēja < 0,3 mm; temperatūras drifts < 2 % no attāluma līdz objektam
• Mērdiapazons: 100...1000 mm, sākuma un beigu punkts iestatāms; reakcijas laiks < 80 ms; ultraskaņas frekvence 240 kHz
• Izeja: analogā 0...10 V / 10...0 V, līdz 20 mA
• Barošana: 15...30 V DC, patēriņš līdz 35 mA; aizsardzība pret īsslēgumu un polaritātes maiņu
• Korpuss: poliesteris / cinka lējums, 30 x 65 x 31 mm
• Vide: IP67, darba temperatūra -10...+60 °C
• Pieslēgums: M12 konektors

Piemērots līmeņa un attāluma mērīšanai līdz 1 m, kur nepieciešams vienkāršs analogais signāls kontrollerim bez digitālās saskarnes. Dzeltenais un sarkanais LED rāda stāvokli, un indikācija mirgo, kad objekts ir mērdiapazonā, kas palīdz sensoru nomērķēt.

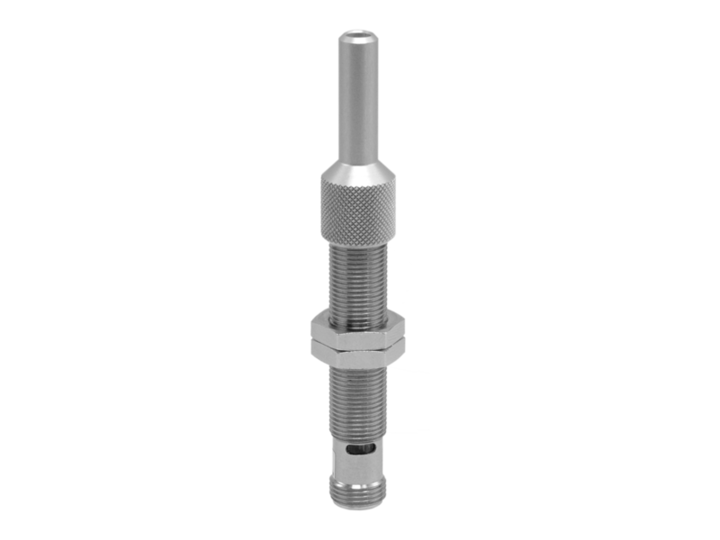

UNAM 12P8910/S14OD ir Baumer ātrdarbīgs (Highspeed) ultraskaņas tuvuma sensors M12 vītņotā korpusā ar 0...40 mm darba zonu. Reakcijas un atlaišanas laiks ir zem 1,3 ms, un pārslēgšanās frekvence sasniedz 225 Hz.

• Precizitāte: atkārtojamība < 0,5 mm; histerēze tipiski 4 % Sde; temperatūras drifts < 0,18 % Sde/K
• Pārslēgšanās attālums: 0...40 mm, iestatāms ar ārējo teach-in (balts vads); ultraskaņas frekvence 380 kHz
• Izeja: PNP, NO/NC programmējama, līdz 200 mA; sprieguma kritums < 2 V DC
• Barošana: 12...30 V DC, patēriņš līdz 35 mA; aizsardzība pret īsslēgumu un polaritātes maiņu
• Korpuss: M12 x 1 niķelēta misiņa cilindrs, garums 100 mm
• Vide: IP67, darba temperatūra -10...+60 °C
• Pieslēgums: M12 konektors

Tuvā darba zona un īsais reakcijas laiks ļauj noteikt mazus objektus ātrās taktētās kustībās, kur optiskais sensors kļūdās uz caurspīdīgām vai spīdīgām virsmām. Pārslēgšanās punktu iemāca, pieslēdzot teach-in vadu; zaļais LED mirgo, kad objekts ir darba zonā, un palīdz sensoru nomērķēt.

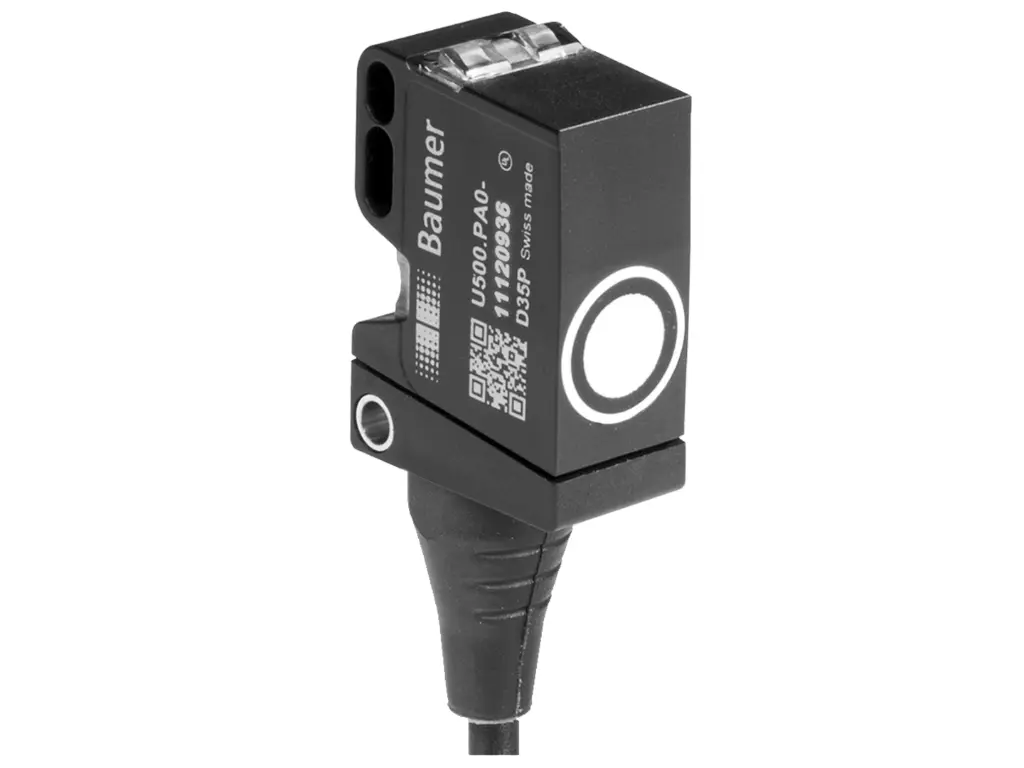

U500.DA5.2-UAMJ.72F ir Baumer U500 sērijas ultraskaņas distances sensors ar 20...1500 mm mērdiapazonu, 0...10 V analogo izeju un IO-Link saskarni. Tam ir divi IO-Link kanāli (dual channel), un tas pieejams multipleksēšanai, lai vairāki sensori darbotos blakus bez savstarpējiem traucējumiem.

• Precizitāte: atkārtojamība 0,5 mm; izšķirtspēja < 0,3 mm; temperatūras drifts < 2 % no objekta attāluma (> 50 mm); ieslēgšanās drifts kompensēts pēc 15 min
• Mērdiapazons: 20...1500 mm, sākuma un beigu punkts iestatāms; reakcijas laiks < 70 ms; ultraskaņas frekvence 200 kHz
• Izejas: analogā 0...10 V / 10...0 V, līdz 100 mA; IO-Link V1.1, COM 2 (38,4 kBaud), cikla laiks ≥ 12 ms, porta tips Class A, procesa dati 48 biti (distance, 2 pārslēgšanās kanāli, kvalitāte, brīdinājums, skaitītājs)
• Barošana: 12...30 V DC, vidējais patēriņš 35 mA; aizsardzība pret īsslēgumu un polaritātes maiņu
• Korpuss: taisnstūra, ASA/PMMA plastmasa, sensora priekšpuse ar PEEK pārklājumu, 18 x 45 x 32 mm
• Vide: IP67, darba temperatūra -25...+65 °C
• Pieslēgums: M12 konektors, 5 kontakti

Piemērots līmeņa mērīšanai tvertnēs un attāluma mērīšanai līdz 1,5 m, kur objekta krāsa, caurspīdīgums vai putekļi traucē optiskajam mērījumam. Diapazonu iestata ar qTeach, Line-Teach vai caur IO-Link, kur var konfigurēt arī filtrēšanu, izejas raksturlīkni, skaņas kūļa platumu un 5. kontakta funkciju.
