Sn=15mm, M30 × 1.5 threaded barrel, Plastic, ABS, Fine adjustment via potentiometer, DC 4-wire, 10…65 VDC, Complementary contact, PNP output, Terminal chamber, ATEX category II 3 G, Ex zone 2, ATEX category II 3 D, Ex zone 22

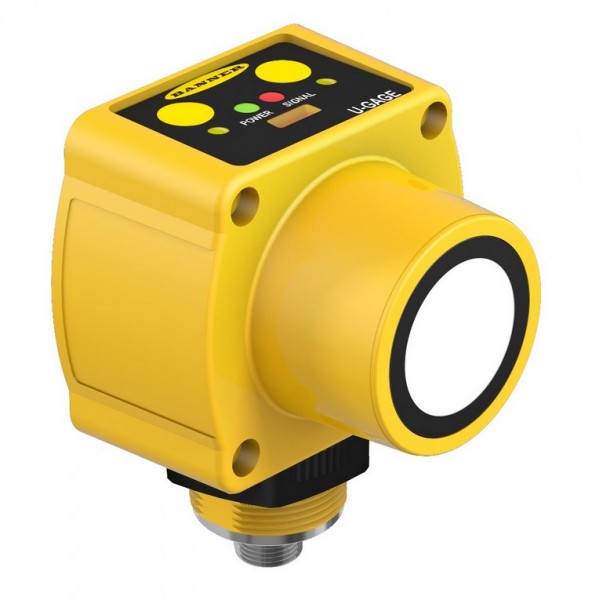

QT50ULBQ6 ir Banner U-GAGE QT50ULB sērijas liela attāluma ultraskaņas sensors ar analogo izeju, kas tiek mērogota iemācītajā logā. Izejas veidu, slīpumu, reakcijas ātrumu un temperatūras kompensāciju iestata ar astoņiem DIP slēdžiem zem hermētiska vāciņa.

• Precizitāte: linearitāte ±0,2 % no diapazona (200...8000 mm), ±0,1 % no diapazona (500...8000 mm); izšķirtspēja 1 mm; temperatūras ietekme 0,02 % no attāluma/°C ar kompensāciju
• Mērdiapazons: 200 mm...8 m, 75 kHz; minimālais logs 20 mm
• Izeja: analogā 0-10 V vai 4-20 mA, izvēle ar DIP slēdzi; reakcijas laiks 100...2300 ms
• Barošana: 10...30 V DC, 100 mA pie 10 V
• Korpuss: ABS/polikarbonāts
• Vide: IP67, NEMA 6P, -20...+70 °C
• Pieslēgums: integrēts M12 5 kontaktu paps

Tuvo un tālo robežu iemāca ar pogām vai attālināto vadu, un tās var iestatīt neatkarīgi; objekti tuvāk par 200 mm var dot kļūdainu rādījumu.

Vibrācija pēc MIL-STD-202F 201A metodes, trieciens pēc IEC 947-5-2 (30 g, 11 ms).

PBT46U ir Banner divzaru plastmasas šķiedra difūzajam režīmam ar M6 vītnes sensora galu. Viens sensora gals gan izstaro, gan uztver gaismu, bet abi vadības gali pieslēdzas sensora raidītājam un uztvērējam.

• Darbības attālums: DF-G1 220 mm, D10D 300 mm, D10B 100 mm, D10A 85 mm
• Šķiedra: Ø1 mm, garums 2 m, bez nobeiguma
• Gals: M6 vītne
• Materiāls: akrila (PMMA) serde, melns polietilēna apvalks, niķelēta misiņa gals
• Lieces rādiuss: vismaz 25 mm
• Temperatūra: -30...+70 °C

Vadības gali nav nobeigti, un tos nogriež vajadzīgajā garumā ar komplektā esošo PFC-4 griezēju. Akrila serdi bojā skābes, stipri sārmi un šķīdinātāji; plastmasas šķiedru Banner iesaka tikai sensoriem ar redzamo gaismu.

QM26VPAF200Q5 ir Banner QM26 sērijas mazgājams foto sensors 316L nerūsējošā tērauda korpusā ar regulējamu fona slāpēšanu (background suppression) un mazu redzamas sarkanas gaismas (660 nm) punktu. Tas nosaka objektus līdz iestatītajai robežai un ignorē fonu aiz tiem.

• Darbības attālums: robeža regulējama 5-200 mm
• Izeja: komplementāras PNP izejas, Light Operate un Dark Operate, 100 mA katra; reakcijas laiks 500 µs, atkārtojamība 150 µs
• Barošana: 10-30 V DC, < 20 mA
• Korpuss: 316L nerūsējošais tērauds, akrila logs ar pārklājumu, stiprinājuma caurumi ik pēc 25,4 mm
• Vide: IP67, IP69K, -30...+70 °C, ECOLAB sertificēts
• Pieslēgums: 200 mm PVC kabelis ar M12 papa savienotāju, 4 kontakti

Izgatavots no FDA prasībām atbilstošiem materiāliem pārtikas un farmācijas līnijām, izturīgs pret mazgāšanu ar 1500 psi spiedienu 80 °C temperatūrā, logs ar pārklājumu pret ūdeņraža peroksīdu un spirtu. Robežu iestata ar regulēšanas skrūvi. Banner šo modeli drīzumā izņems no ražošanas.

Izturība pret vibrāciju un triecienu pēc IEC 60947-5-2.

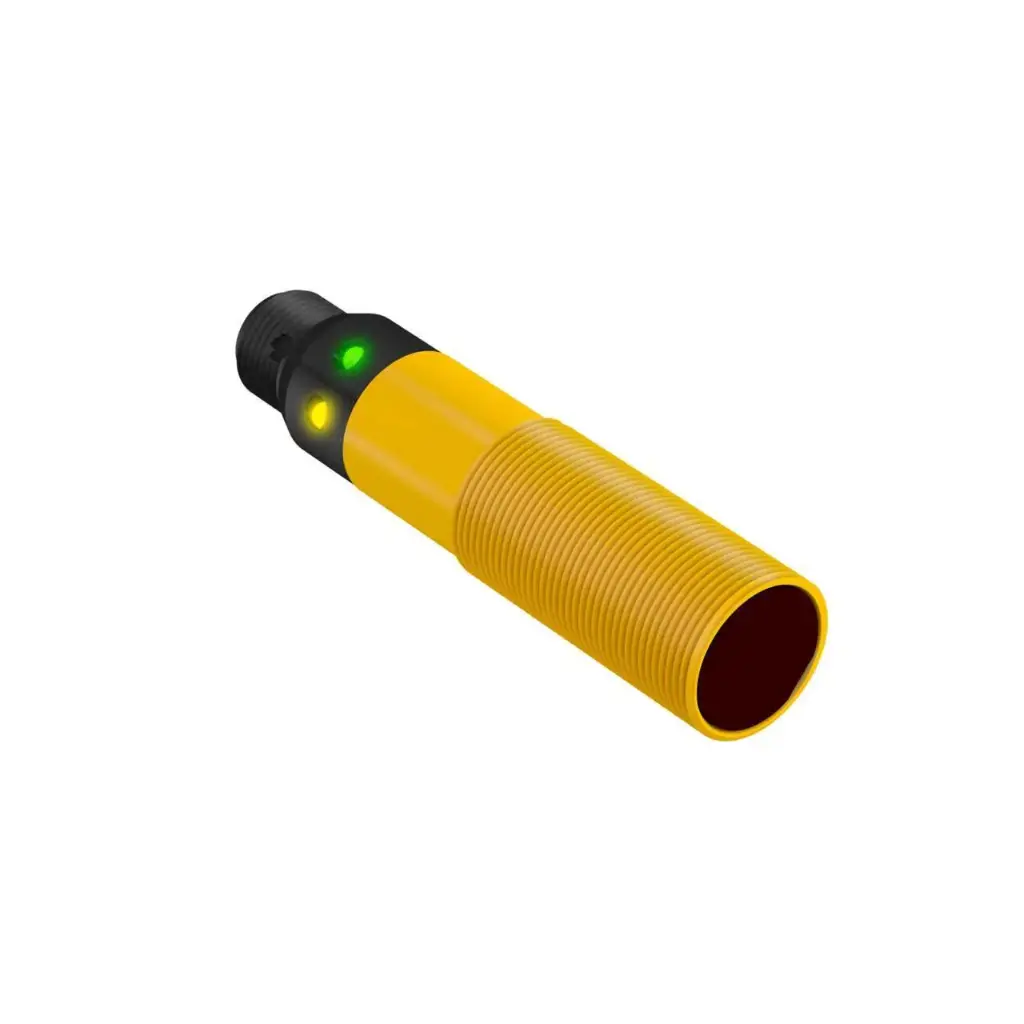

S186EQ ir Banner S18 sērijas foto sensora raidītājs. Tas sūta infrasarkanās gaismas (950 nm) staru uz atsevišķu S18SP6R vai S18SN6R uztvērēju līdz 20 m attālumā, un objekts tiek noteikts, kad tas pārtrauc staru.

• Darbības attālums: 20 m ar S18SP6R vai S18SN6R uztvērēju
• Izeja: nav (raidītājs)
• Barošana: 10-30 V DC, 25 mA
• Korpuss: PBT poliesteris, polikarbonāta lēca, M18x1 vītņots cilindrs, kontruzgriežņi komplektā
• Vide: IP67, IP69K, NEMA 6P, -40...+70 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

Korpusam ir IP69K aizsardzība, ja kabelis ir pasargāts no tiešas strūklas. Darbojas kopā ar S18 sērijas uztvērēju, kas jāpasūta atsevišķi. Zaļš LED rāda barošanu.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc 213B metodes (75 g darbības laikā).

S18SP6RQ ir Banner S18 sērijas foto sensora uztvērējs. Tas pārslēdzas, kad objekts pārtrauc infrasarkanās gaismas staru no atsevišķa S186E raidītāja līdz 20 m attālumā.

• Darbības attālums: 20 m ar S186E raidītāju
• Izeja: PNP, SPDT - NO (Light Operate) un NC (Dark Operate), 150 mA katra
• Reakcijas laiks: 3 ms ieslēgšanai, 1,5 ms izslēgšanai; atkārtojamība 375 µs
• Barošana: 10-30 V DC, 20 mA
• Korpuss: PBT poliesteris, polikarbonāta lēca, M18x1 vītņots cilindrs, kontruzgriežņi komplektā
• Vide: IP67, IP69K, NEMA 6P, -40...+70 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

NC izeju var pieslēgt arī kā normāli atvērtu nepietiekama signāla brīdinājuma izeju, atkarībā no tā, kā tā pieslēgta barošanai. Zaļš LED rāda barošanu un mirgo izejas pārslodzes gadījumā, dzeltens LED rāda ieslēgtu NO izeju un mirgo, ja signāla rezerve ir nepietiekama. Darbojas kopā ar S186E raidītāju, kas jāpasūta atsevišķi.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc 213B metodes (75 g darbības laikā).

SMB30A ir Banner taisnā leņķa stiprinājums sensoriem ar 30 mm korpusu. Izliektā sprauga ļauj sensoru pagriezt pirms skrūvju pievilkšanas.

• Atvere sensoram: Ø30,5 mm
• Montāža: M6 (¼") skrūvēm, atveru centru attālums 40 mm
• Materiāls: 12 gauge nerūsējošais tērauds

SMB18A ir Banner taisnā leņķa stiprinājums sensoriem ar 18 mm vītni. Izliektā sprauga ļauj sensoru pagriezt pirms skrūvju pievilkšanas.

• Atvere sensoram: Ø18,5 mm
• Montāža: M4 (#8) skrūvēm, atveru centru attālums 24,2 mm
• Materiāls: 12 gauge nerūsējošais tērauds

Q45BB6RQ ir Banner Q45BB6 sērijas foto sensora uztvērējs. Tas pārslēdzas, kad objekts pārtrauc infrasarkanās gaismas (880 nm) staru no atsevišķa Q456EQ raidītāja līdz 60 m attālumā.

• Darbības attālums: 60 m ar Q456EQ raidītāju
• Izeja: bipolāra, viena PNP un viena NPN, Light vai Dark Operate izvēlas ar slēdzi, 250 mA katra (150 mA pie +70 °C)
• Reakcijas laiks: 2 ms ieslēgšanai, 1 ms izslēgšanai; atkārtojamība 0,25 ms
• Barošana: 10-30 V DC, < 50 mA
• Korpuss: stiegrots termoplastisks poliesteris, ar O-gredzenu blīvēts polikarbonāta vāks, akrila lēcas, nerūsējošā tērauda stiprinājumi
• Vide: IP67, NEMA 6, -40...+70 °C, paredzēts mazgāšanai ar 1200 psi spiedienu
• Pieslēgums: iebūvēts 7/8" Mini papa savienotājs, 4 kontakti

Jutību iestata ar daudzapgriezienu potenciometru zem blīvētā vāka. Indikatori: zaļš - barošana, sarkans - uztvertais signāls (pulsē atbilstoši signāla stiprumam), dzeltens - izeja. Darbojas kopā ar Q456EQ raidītāju, kas jāpasūta atsevišķi; pāra lielā signāla rezerve ļauj to izmantot lielos attālumos un putekļainās vai netīrās vietās.

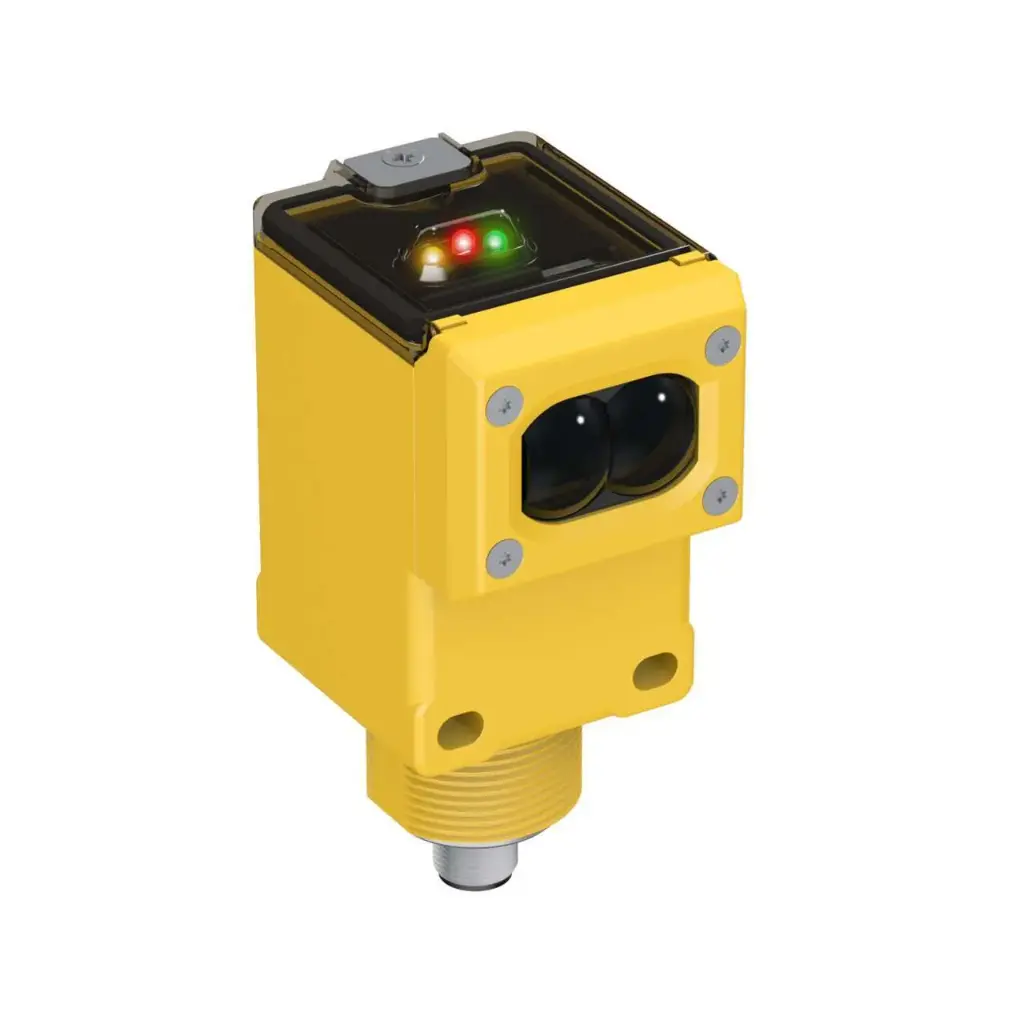

Q456EQ5 ir Banner Q45BB6 sērijas foto sensora raidītājs. Tas sūta infrasarkanās gaismas (880 nm) staru uz atsevišķu Q45BB6 uztvērēju līdz 60 m attālumā, un objekts tiek noteikts, kad tas pārtrauc staru.

• Darbības attālums: 60 m ar Q45BB6 uztvērēju
• Izeja: nav (raidītājs)
• Barošana: 10-30 V DC
• Korpuss: stiegrots termoplastisks poliesteris, ar O-gredzenu blīvēts polikarbonāta vāks, akrila lēcas, nerūsējošā tērauda stiprinājumi
• Vide: IP67, NEMA 6, -40...+70 °C, paredzēts mazgāšanai ar 1200 psi spiedienu
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

Raidītājam nav izejas, un tas darbojas kopā ar Q45BB6RQ5 uztvērēju, kas jāpasūta atsevišķi. Pāra lielā signāla rezerve ļauj to izmantot lielos attālumos un putekļainās vai netīrās vietās.

BRT-2X2 ir Banner kvadrātveida akrila atstarotājs foto sensoriem, kas darbojas atstarotāja režīmā. To var pieskrūvēt caur divām spraugām, pieejami arī stiprinājumi.

• Atstarojošā virsma: 51 x 51 mm
• Izmēri: 51,3 x 61 mm
• Atstarošanas koeficients: 1,0
• Montāža: 2 spraugas, Ø4,2 mm
• Temperatūra: maks. +50 °C

S18-2VNDL-2M ir Banner S18-2 sērijas difūzais foto sensors 18 mm plastmasas korpusā. Tas nosaka objektus pēc to atstarotās redzamās sarkanās gaismas līdz 750 mm attālumā.

• Darbības attālums: 750 mm ar 90 % baltu testa karti
• Izeja: komplementāras NPN izejas, Light Operate (melnais vads) un Dark Operate (baltais vads), kopā 100 mA
• Reakcijas laiks: 1,5 ms ieslēgšanai, 0,75 ms izslēgšanai; atkārtojamība 100 µs
• Barošana: 10-30 V DC (10-24 V DC virs +55 °C), 16 mA
• Korpuss: ABS, PMMA logs, M18x1 vītņots cilindrs, PBT uzgriežņi komplektā
• Vide: IP67, -40...+70 °C
• Pieslēgums: 2 m PVC kabelis

Darbības attālums norādīts baltai kartei; tumšākus objektus sensors nosaka mazākā attālumā. Jutību iestata ar viena apgrieziena potenciometru. Zaļš LED rāda barošanu un mirgo, ja signāls ir nepietiekams; dzeltens LED rāda, ka melnā vada (Light Operate) izeja ir ieslēgta.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc 213B metodes (75 g darbības laikā).

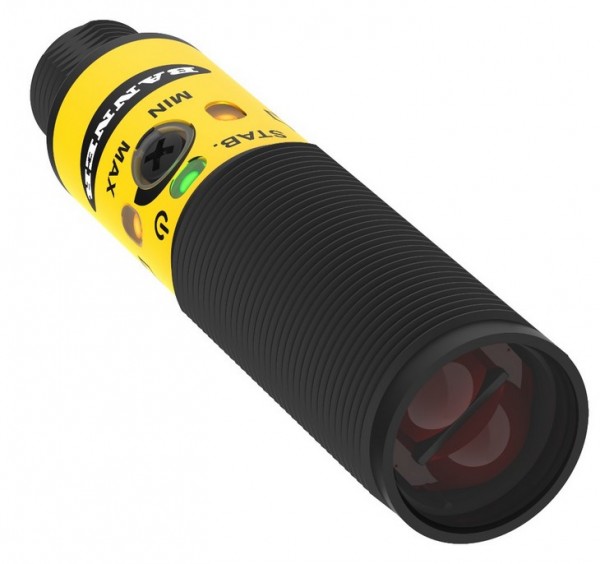

S18-2VPDL-Q8 ir Banner S18-2 sērijas difūzais foto sensors 18 mm plastmasas korpusā. Tas nosaka objektus pēc to atstarotās redzamās sarkanās gaismas līdz 750 mm attālumā.

• Darbības attālums: 750 mm ar 90 % baltu testa karti
• Izeja: komplementāras PNP izejas, Light Operate (melnais vads) un Dark Operate (baltais vads), kopā 100 mA
• Reakcijas laiks: 1,5 ms ieslēgšanai, 0,75 ms izslēgšanai; atkārtojamība 100 µs
• Barošana: 10-30 V DC (10-24 V DC virs +55 °C), 16 mA
• Korpuss: ABS, PMMA logs, M18x1 vītņots cilindrs, PBT uzgriežņi komplektā
• Vide: IP67, -40...+70 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

Darbības attālums norādīts baltai kartei; tumšākus objektus sensors nosaka mazākā attālumā. Jutību iestata ar viena apgrieziena potenciometru. Zaļš LED rāda barošanu un mirgo, ja signāls ir nepietiekams; dzeltens LED rāda, ka melnā vada (Light Operate) izeja ir ieslēgta.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc 213B metodes (75 g darbības laikā).

S18-2VPRL-2M ir Banner S18-2 sērijas foto sensora uztvērējs 18 mm plastmasas korpusā. Tas pārslēdzas, kad objekts pārtrauc staru no atsevišķa S18-2 raidītāja līdz 25 m attālumā.

• Darbības attālums: 25 m ar S18-2 raidītāju
• Izeja: komplementāras PNP izejas, Light Operate (melnais vads) un Dark Operate (baltais vads), kopā 100 mA
• Reakcijas laiks: 1,5 ms ieslēgšanai, 1 ms izslēgšanai; atkārtojamība 170 µs
• Barošana: 10-30 V DC (10-24 V DC virs +55 °C), 8 mA
• Korpuss: ABS, PMMA logs, M18x1 vītņots cilindrs, PBT uzgriežņi komplektā
• Vide: IP67, -40...+70 °C
• Pieslēgums: 2 m PVC kabelis

Darbojas kopā ar S18-2 raidītāju, piemēram, S18-2NAEL, kas jāpasūta atsevišķi. Zaļš LED rāda barošanu un mirgo, ja signāls ir nepietiekams; dzeltens LED rāda, ka melnā vada (Light Operate) izeja ir ieslēgta. Šim modelim nav jutības regulēšanas.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc 213B metodes (75 g darbības laikā).

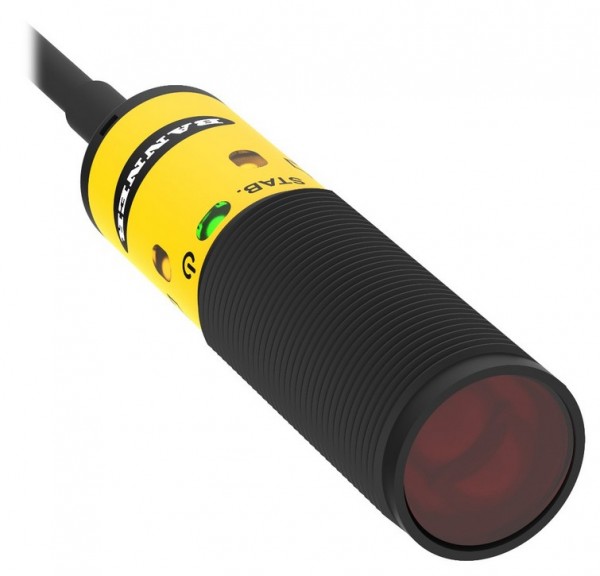

S18-2NAEL-2M ir Banner S18-2 sērijas foto sensora raidītājs 18 mm plastmasas korpusā. Tā redzamais sarkanais stars sasniedz atsevišķu S18-2 uztvērēju līdz 25 m attālumā, un sensoru pāri ir viegli savietot.

• Darbības attālums: 25 m ar S18-2 uztvērēju
• Izeja: nav (raidītājs)
• Barošana: 10-30 V DC (10-24 V DC virs +55 °C), 17 mA
• Korpuss: ABS, PMMA logs, M18x1 vītņots cilindrs, PBT uzgriežņi komplektā
• Vide: IP67, -40...+70 °C
• Pieslēgums: 2 m PVC kabelis

Šim modelim nav jaudas regulēšanas. Tas darbojas kopā ar S18-2VPRL, S18-2VNRL, S18-2VPRS vai S18-2VNRS uztvērēju, kas jāpasūta atsevišķi.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc 213B metodes (75 g darbības laikā).

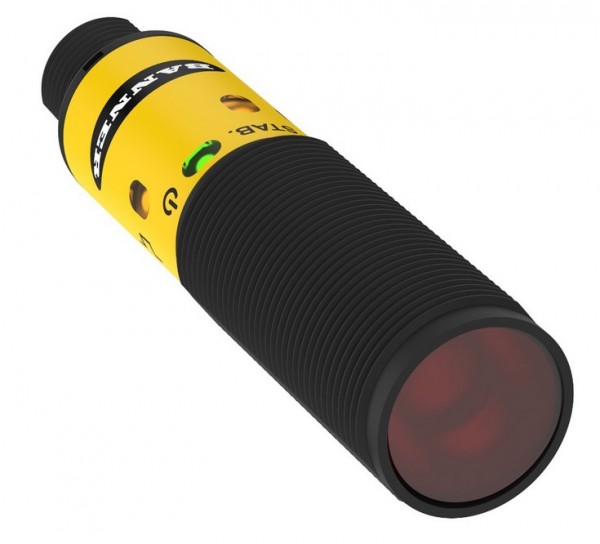

S18-2NAEL-Q8 ir Banner S18-2 sērijas foto sensora raidītājs 18 mm plastmasas korpusā. Tā redzamais sarkanais stars sasniedz atsevišķu S18-2 uztvērēju līdz 25 m attālumā, un sensoru pāri ir viegli savietot.

• Darbības attālums: 25 m ar S18-2 uztvērēju
• Izeja: nav (raidītājs)
• Barošana: 10-30 V DC (10-24 V DC virs +55 °C), 17 mA
• Korpuss: ABS, PMMA logs, M18x1 vītņots cilindrs, PBT uzgriežņi komplektā
• Vide: IP67, -40...+70 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

Šim modelim nav jaudas regulēšanas. Tas darbojas kopā ar S18-2VPRL, S18-2VNRL, S18-2VPRS vai S18-2VNRS uztvērēju, kas jāpasūta atsevišķi.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc 213B metodes (75 g darbības laikā).

BRT-40X18A ir Banner taisnstūra akrila atstarotājs foto sensoriem, kas darbojas atstarotāja režīmā. 18 mm platums ļauj to uzstādīt vietās, kur ir maz brīvas vietas.

• Atstarojošā virsma: 18 x 40 mm
• Izmēri: 18 x 60 x 8 mm
• Atstarošanas koeficients: 1,0
• Montāža: 2 atveres, Ø3,5 mm, centru attālums 50 mm
• Temperatūra: -20...+60 °C

BRT-42A ir Banner apaļš akrila atstarotājs uz pamatnes ar divām montāžas atverēm foto sensoriem, kas darbojas atstarotāja režīmā.

• Atstarojošā virsma: Ø42 mm
• Izmēri: 60 x 42 mm
• Atstarošanas koeficients: 1,0
• Montāža: 2 atveres, Ø3,5 mm, centru attālums 50 mm
• Temperatūra: -20...+60 °C

BRT-77X77C ir Banner kvadrātveida akrila atstarotājs foto sensoriem, kas darbojas atstarotāja režīmā. To piestiprina ar divām skrūvēm, pieejami arī stiprinājumi.

• Atstarojošā virsma: 77 x 77 mm
• Izmēri: 84,5 x 84,5 x 9 mm
• Atstarošanas koeficients: 2,0
• Montāža: 2 atveres, Ø3,5 mm
• Temperatūra: -20...+60 °C

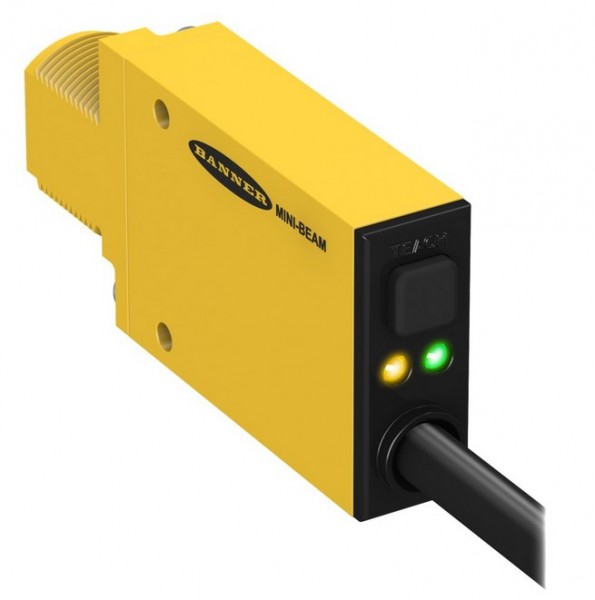

SME312CVG ir Banner MINI-BEAM Expert sērijas konverģenta režīma foto sensors ar redzamu zaļu 525 nm staru, kas fokusēts 16 mm attālumā 1,0 mm laukumā. Zaļā stara modeļus Banner iesaka krāsu zīmju noteikšanai.

• Noteikšana: konverģents, fokuss 16 mm, laukums 1,0 mm, zaļš 525 nm
• Izejas: bipolāras, 1x PNP un 1x NPN, katra 150 mA (100 mA pie 70 °C); reakcijas laiks 500 µs, atkārtojamība 100 µs
• Barošana: 10-30VDC, zem 45 mA
• Korpuss: MINI-BEAM, stiegrots termoplastisks poliesters, pilnībā iekapsulēts, M18x1 priekšējā vītne ar uzgriezni
• Vide: IP67, -20...+70 °C
• Pieslēgums: 2 m PVC kabelis, 5 dzīslas

Iestata ar pogu vai pelēko attālinātā TEACH vadu: pirmais iemācītais stāvoklis kļūst par Output ON, tāpēc Light vai Dark Operate atsevišķi nav jāizvēlas. Zaļais indikators mirgo, kad signāls tuvojas pārslēgšanās slieksnim.

BRT-84 ir Banner apaļš akrila atstarotājs ar centrālo montāžas atveri foto sensoriem, kas darbojas atstarotāja režīmā.

• Diametrs: 84 mm
• Atstarošanas koeficients: 1,4
• Montāža: centrālā atvere, Ø4,5 mm
• Temperatūra: -20...+60 °C

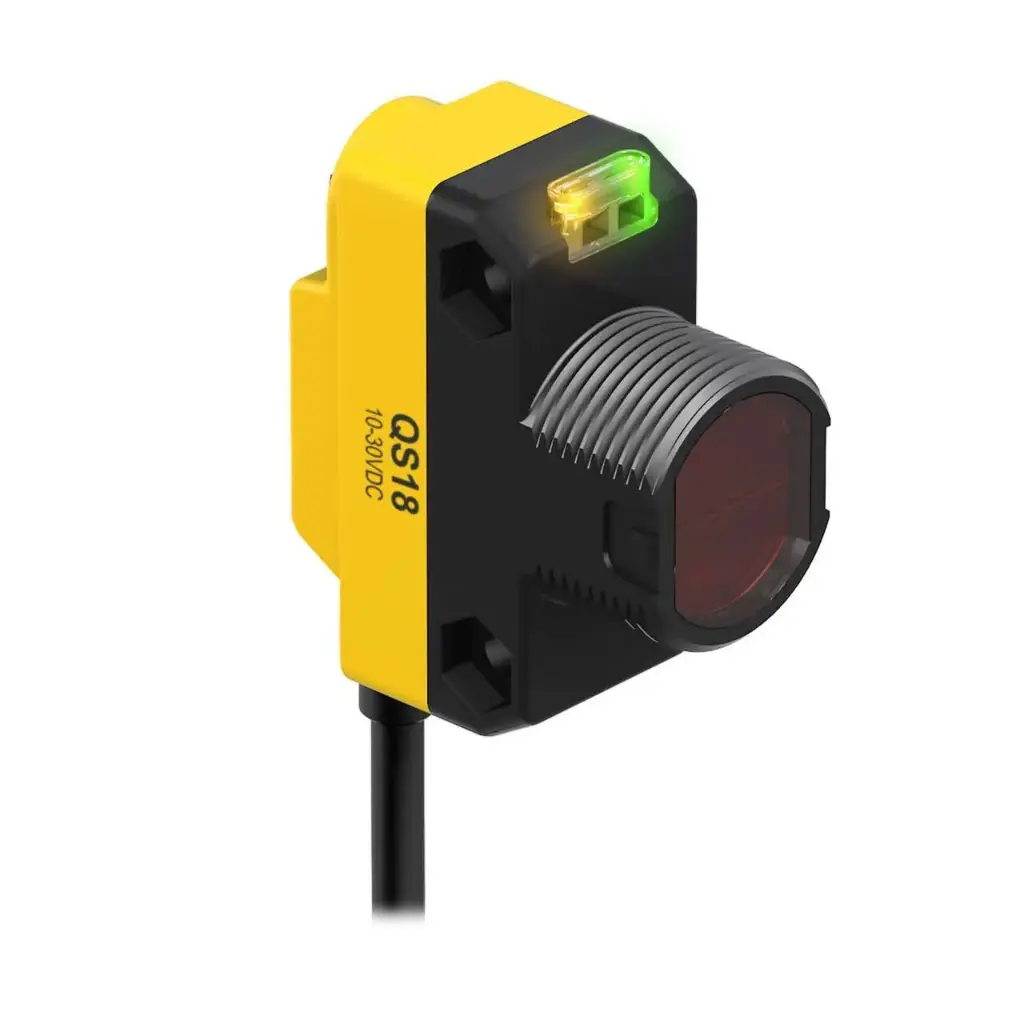

QS18VP6LV ir Banner QS18 sērijas atstarojošā režīma foto sensors ar redzamas sarkanas gaismas staru un 6,5 m darbības attālumu ar BRT-84 atstarotāju. Objekts tiek noteikts, kad tas pārtrauc staru starp sensoru un atstarotāju.

• Darbības attālums: 6,5 m ar BRT-84 atstarotāju
• Izeja: komplementāras PNP izejas, Light Operate un Dark Operate, 100 mA katra
• Reakcijas laiks: 600 µs ieslēgšanai un izslēgšanai; atkārtojamība 150 µs
• Barošana: 10-30 V DC, < 25 mA
• Korpuss: ABS, 18 mm vītņots priekšgals vai sānu stiprinājums, 3 mm stiprinājumi komplektā
• Vide: IP67, -20...+70 °C
• Pieslēgums: 2 m PVC kabelis, 4 dzīslas

Stars nav polarizēts, tāpēc spīdīgi objekti to var atstarot atpakaļ tāpat kā atstarotājs; tiem labāk der polarizēts modelis. Zaļš LED indikators rāda barošanu, dzeltens - uztverto gaismu, un tas mirgo, ja signāla rezerve ir nepietiekama. Jutību iestata ar viena apgrieziena potenciometru.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc IEC 60947-5-2.

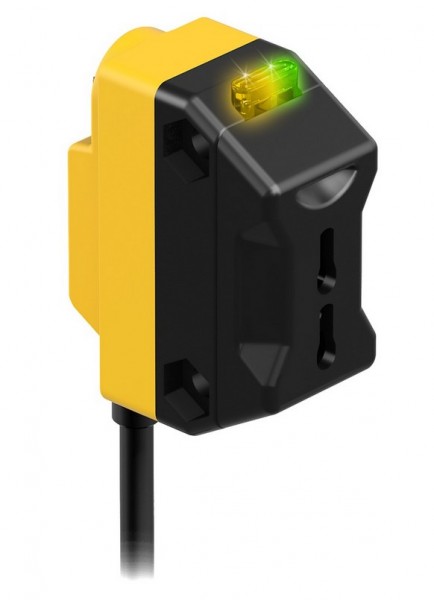

QS18VP6FP ir Banner QS18 sērijas foto sensors plastmasas optiskajām šķiedrām ar redzamas sarkanas gaismas (660 nm) avotu. Šķiedras novada gaismu uz noteikšanas vietu un atpakaļ, tāpēc sensora korpusu var novietot atstatus no šauras vai karstas vietas.

• Darbības attālums: atkarīgs no šķiedras un darbības režīma
• Izeja: komplementāras PNP izejas, Light Operate un Dark Operate, 100 mA katra
• Reakcijas laiks: 600 µs ieslēgšanai un izslēgšanai; atkārtojamība 150 µs
• Barošana: 10-30 V DC, < 25 mA
• Korpuss: ABS, sānu stiprinājums, 3 mm stiprinājumi komplektā
• Vide: IP67, -20...+70 °C
• Pieslēgums: 2 m PVC kabelis, 4 dzīslas

Plastmasas optiskās šķiedras jāpasūta atsevišķi. Zaļš LED indikators rāda barošanu, dzeltens - uztverto gaismu, un tas mirgo, ja signāla rezerve ir nepietiekama. Jutību iestata ar viena apgrieziena potenciometru.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc IEC 60947-5-2.

QS18VP6LVQ8 ir Banner QS18 sērijas atstarojošā režīma foto sensors ar redzamas sarkanas gaismas staru un 6,5 m darbības attālumu ar BRT-84 atstarotāju. Objekts tiek noteikts, kad tas pārtrauc staru starp sensoru un atstarotāju.

• Darbības attālums: 6,5 m ar BRT-84 atstarotāju
• Izeja: komplementāras PNP izejas, Light Operate un Dark Operate, 100 mA katra
• Reakcijas laiks: 600 µs ieslēgšanai un izslēgšanai; atkārtojamība 150 µs
• Barošana: 10-30 V DC, < 25 mA
• Korpuss: ABS, 18 mm vītņots priekšgals vai sānu stiprinājums, 3 mm stiprinājumi komplektā
• Vide: IP67, -20...+70 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

Stars nav polarizēts, tāpēc spīdīgi objekti to var atstarot atpakaļ tāpat kā atstarotājs; tiem labāk der polarizēts modelis. Zaļš LED indikators rāda barošanu, dzeltens - uztverto gaismu, un tas mirgo, ja signāla rezerve ir nepietiekama. Jutību iestata ar viena apgrieziena potenciometru.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc IEC 60947-5-2.

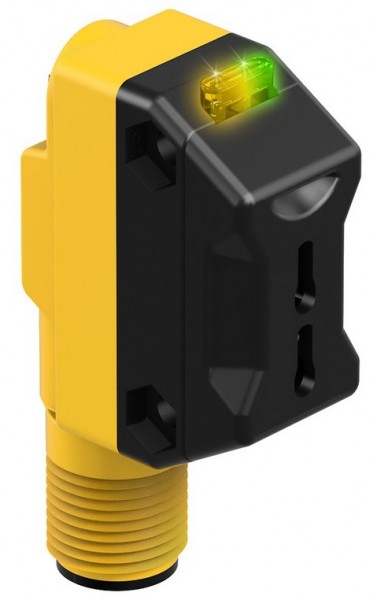

QS18VP6FPQ8 ir Banner QS18 sērijas optiskās šķiedras pastiprinātājs plastmasas šķiedrām ar redzamas sarkanas gaismas (660 nm) avotu. Darbības attālums ir atkarīgs no izmantotās šķiedras un darbības režīma, un jutību iestata ar viena apgrieziena potenciometru.

• Izeja: komplementāra PNP (SPDT), 100 mA katrai izejai
• Reakcijas laiks: 600 µs ieslēgšanai un izslēgšanai, atkārtojamība 150 µs
• Barošana: 10-30 V DC, < 25 mA
• Korpuss: ABS, komplektā 3 mm montāžas skrūves
• Vide: IP67, -20...+70 °C
• Pieslēgums: M12 papa savienotājs, 4 kontakti

Zaļš LED indikators rāda barošanu, dzeltens - uztverto gaismu, un tas mirgo, ja signāla rezerve ir tikai 1-1,5 reizes.

Vibrācija pēc MIL-STD-202F, 201A metodes; trieciens pēc IEC 60947-5-2 (30 G, 11 ms).

QS30EXQ ir Banner QS30 sērijas lielas jaudas foto sensora raidītājs. Kopā ar QS30ARX vai QS30RRX uztvērēju tas darbojas 213 m attālumā ar signāla rezervi 2, kas ļauj strādāt arī stiprā putekļu, miglas un lēcas netīrumu apstākļos.

• Darbības attālums: 213 m ar QS30ARX vai QS30RRX uztvērēju (signāla rezerve 2), infrasarkanā gaisma 875 nm
• Izeja: nav (raidītājs); stara atslēgšana ar balto vadu
• Barošana: 10-30 V DC, < 70 mA
• Korpuss: ABS, COP lēca, elektronika iestrādāta epoksīdsveķos, 30 mm vītņots priekšgals vai sānu stiprinājums
• Vide: IP69K, -20...+60 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 5 kontakti

Modulācijas frekvenci A vai B izvēlas ar pelēko vadu, un tai jāsakrīt ar uztvērēju, tāpēc blakus esoši pāri viens otru netraucē. Pieslēdzot balto vadu mīnusam, raidītājs izslēdzas, lai varētu pārbaudīt uztvērēju. Darbojas kopā ar QS30ARX (Light Operate) vai QS30RRX (Dark Operate) uztvērēju, kas jāpasūta atsevišķi.

QS30ARXQ ir Banner QS30 sērijas lielas jaudas foto sensora uztvērējs. Kopā ar QS30EX raidītāju tas darbojas 213 m attālumā ar signāla rezervi 2, kas ļauj strādāt arī stiprā putekļu, miglas un lēcas netīrumu apstākļos.

• Darbības attālums: 213 m ar QS30EX raidītāju (signāla rezerve 2)
• Izeja: bipolāra, viena PNP un viena NPN, Light Operate, 100 mA
• Reakcijas laiks: 30 ms ieslēgšanai un izslēgšanai; atkārtojamība 5 ms
• Barošana: 10-30 V DC, < 22 mA
• Korpuss: ABS, COP lēca, elektronika iestrādāta epoksīdsveķos, 30 mm vītņots priekšgals vai sānu stiprinājums
• Vide: IP69K, -20...+70 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 5 kontakti

Izeja ir ieslēgta, kamēr stars nav pārtraukts. Modulācijas frekvenci A vai B izvēlas ar pelēko vadu, un tai jāsakrīt ar raidītāju, tāpēc blakus esoši pāri viens otru netraucē. Četru LED josla rāda signāla stiprumu attiecībā pret pārslēgšanās punktu. Darbojas kopā ar QS30EX vai QS30EXQ raidītāju, kas jāpasūta atsevišķi.

QS18VP6FF100Q8 ir Banner QS18 sērijas fiksēta lauka (fixed-field) foto sensors ar redzamas sarkanas gaismas (630 nm) staru un fiksētu 100 mm robežu. Tas nosaka objektus līdz šai robežai un ignorē visu, kas atrodas aiz tās, tāpēc tuvu aiz objekta esošs fons izeju neieslēdz.

• Darbības attālums: fiksēta robeža 100 mm
• Izeja: komplementāras PNP izejas, Light Operate un Dark Operate, 100 mA katra
• Reakcijas laiks: 850 µs ieslēgšanai un izslēgšanai; atkārtojamība 90 µs
• Barošana: 10-30 V DC, < 25 mA
• Korpuss: ABS, 18 mm vītņots priekšgals vai sānu stiprinājums, 3 mm stiprinājumi komplektā
• Vide: IP67, -20...+70 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

Robeža ir fiksēta, tāpēc uz vietas nekas nav jāregulē. Zaļš LED indikators rāda barošanu, dzeltens - uztverto gaismu, un tas mirgo, ja signāla rezerve ir nepietiekama.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc IEC 60947-5-2.

Q12AB6FF50 ir Banner Q12 sērijas fiksēta lauka (background suppression) foto sensors ar redzamas sarkanas gaismas (640 nm) staru un 50 mm darbības robežu. Objektus tuvāk par šo robežu sensors nosaka neatkarīgi no krāsas, bet fonu aiz tās ignorē.

• Darbības attālums: robeža 50 mm, fokuss 16 mm
• Izeja: bipolāra, viens PNP un viens NPN, Light Operate, 50 mA
• Reakcijas laiks: 850 µs ieslēgšanai un izslēgšanai; atkārtojamība 125 µs
• Barošana: 10-30 V DC, < 20 mA
• Korpuss: poliamīds, polikarbonāta lēca, 8 mm biezs
• Vide: IP67, -20...+55 °C
• Pieslēgums: 2 m PVC kabelis, 4 dzīslas

Zaļš LED indikators rāda barošanu, dzeltens - uztverto signālu, un tas mirgo, ja signāls ir nepietiekams.

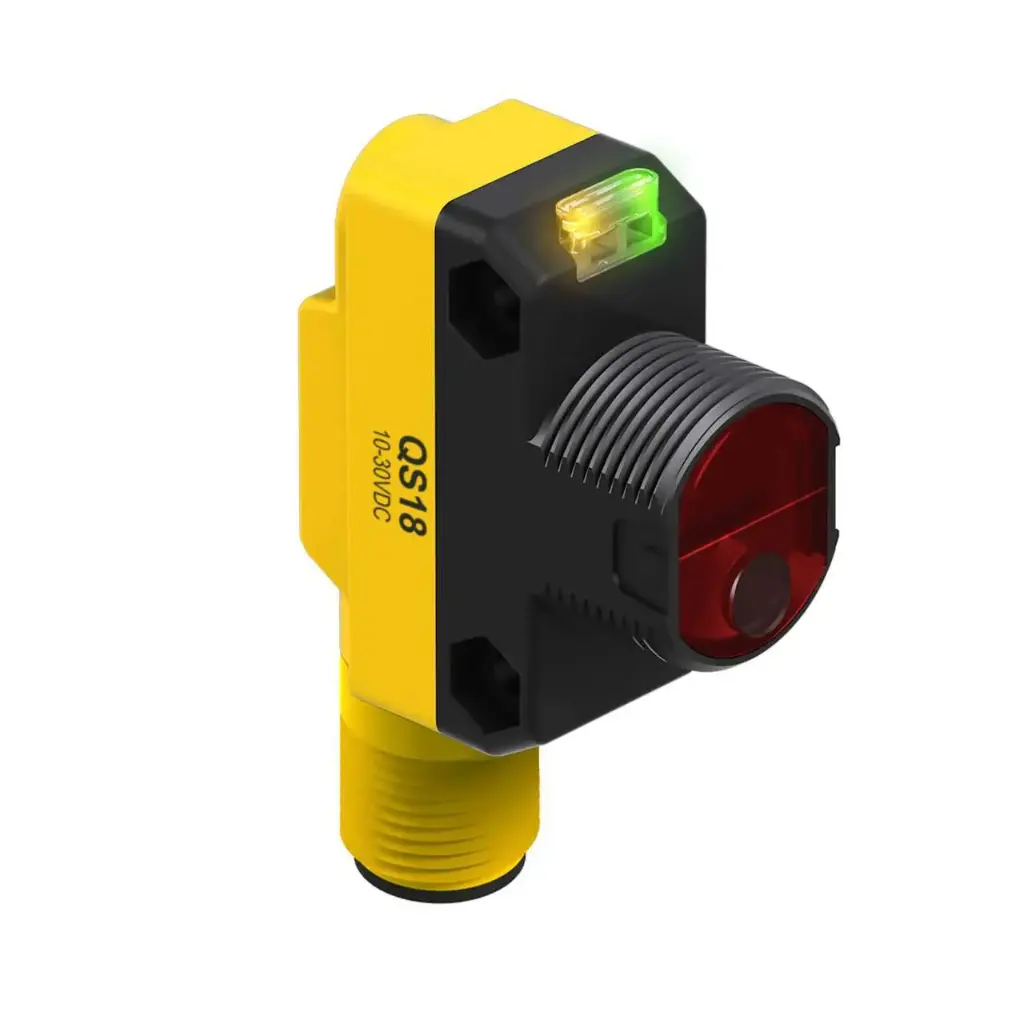

QS18VP6LDQ8 ir Banner QS18LD sērijas 1. klases difūzais lāzera sensors ar 300 mm pārslēgšanās attālumu un aptuveni 1 mm stara punktu pie 300 mm, kas ļauj noteikt mazus objektus un precīzi kontrolēt pozīciju. Jutību iestata ar viena apgrieziena potenciometru, un šķērstraucējumu slāpēšanas algoritms novērš blakus esošo sensoru ietekmi.

• Pārslēgšanās attālums: 300 mm, regulējama jutība; histerēze 15 % no diapazona
• Izejas: komplementāras PNP, Light Operate (melnais vads) un Dark Operate (baltais vads), katra 100 mA; reakcijas laiks 700 µs
• Barošana: 10...30 V DC, < 15 mA; aizsardzība pret polaritātes maiņu, īsslēgumu un pārslodzi
• Korpuss: ABS ar 18 mm vītņotu cilindru, akrila lēcas vāciņš; stiprināšana ar cilindru vai no sāniem, M3 stiprinājumi komplektā
• Vide: IP67, -10...+50 °C
• Pieslēgums: integrēts M12 papa savienotājs, 4 kontakti

Divi LED indikatori sensora augšpusē ir redzami no visām pusēm: zaļš - barošana, dzeltens - gaisma uztverta, mirgojošs dzeltens - nepietiekama signāla rezerve. Pirmajās 200 ms pēc ieslēgšanas izejas nepārslēdzas.

Atbilst CE un UKCA prasībām. 1. klases lāzers pēc IEC 60825-1:2014.

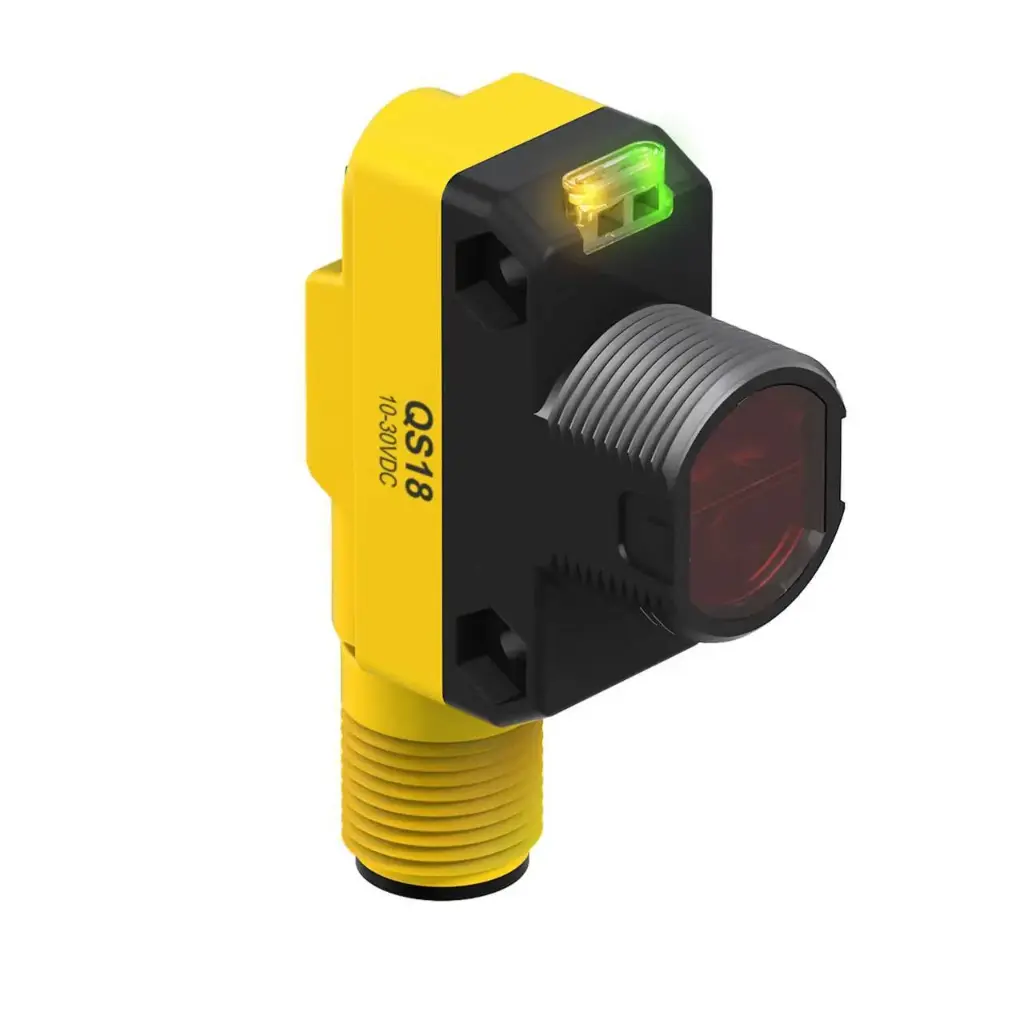

QS18VP6LLPQ8 ir Banner QS18 sērijas polarizēts atstarojošā režīma foto sensors ar redzamas sarkanas gaismas 1. klases lāzeru (650 nm) un 0,1-10 m darbības attālumu. Šaurais stars, aptuveni 4 mm 10 m attālumā, nosaka mazus objektus un ļauj precīzi kontrolēt pozīciju; polarizācijas filtrs slāpē atstarojumus no spīdīgiem objektiem.

• Darbības attālums: 0,1-10 m; stara punkts aptuveni 4 mm 10 m attālumā
• Izeja: komplementāras PNP izejas, Light Operate un Dark Operate, 100 mA katra
• Reakcijas laiks: 700 µs ieslēgšanai un izslēgšanai; atkārtojamība 130 µs
• Barošana: 10-30 V DC, < 15 mA
• Korpuss: ABS, akrila lēca, 18 mm vītņots priekšgals vai sānu stiprinājums
• Vide: IP67, -10...+50 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

Komplektā ir BRT-51X51BM atstarotājs. Tik šauram staram regulēšana ir kritiska: viena grāda nobīde 6 m attālumā novirza staru par 100 mm no centra. Zaļš LED indikators rāda barošanu, dzeltens - uztverto gaismu, un tas mirgo, ja signāla rezerve ir nepietiekama. Jutību iestata ar viena apgrieziena potenciometru.

1. klases lāzera produkts pēc IEC 60825-1:2014 un 21 CFR 1040.10.

R58ECRGB1 ir Banner R58E Expert sērijas reģistrācijas zīmju sensors ar sarkanu, zaļu un zilu LED gaismas avotu. TEACH laikā tas izvēlas krāsu ar lielāko kontrastu starp zīmi un fonu un atšķir 16 pelēkā toņa līmeņus; pārslēgšanās frekvence ir 10 kHz.

• Noteikšana: fiksēts fokuss 10 mm ±3 mm, stara laukums 1,2 x 3,8 mm, paralēls sensora garumam
• Gaismas avots: sarkans 636 nm, zaļš 525 nm, zils 472 nm, izvēlas automātiski TEACH laikā
• Izejas: bipolāras, 1x PNP un 1x NPN, katra 100 mA; reakcijas laiks 50 µs, atkārtojamība 15 µs
• Barošana: 10-30VDC, maks. 75 mA pie 10 VDC
• Korpuss: cinka sakausējuma lējums, akrila lēca
• Vide: IP67, -10...+55 °C
• Pieslēgums: 2 m PVC kabelis, 5 dzīslas

Statiskais un dinamiskais TEACH ar pogu vai pelēko attālinātās vadības vadu; dinamiskajā TEACH īsākais notikums kļūst par Output ON, tāpēc Light/Dark Operate tiek iestatīts automātiski. Pie spīdīgām virsmām sensoru montē aptuveni 15° leņķī. Var ieslēgt 30 ms izslēgšanās vai ieslēgšanās aizturi.

Vibrācija un trieciens pēc IEC 60068-2-6 un IEC 60068-2-27.

EA5E600Q ir Banner EZ-ARRAY mērīšanas gaismas aizkaru raidītājs ar 600 mm garu masīvu, kurā ir 120 infrasarkanie stari ar 5 mm soli. Ar uztvērēju tas tiek sinhronizēts caur kabeli, un visa izvērtēšana un izejas atrodas uztvērējā.

• Masīvs: 600 mm, 120 stari, 5 mm solis, infrasarkanais LED starojums
• Darba attālums: 400 mm...4 m starp raidītāju un uztvērēju
• Barošana: 12-30 V DC, 40 mA pie 24 V
• Korpuss: dabīgi anodēts alumīnijs, akrila lēcas vāks; komplektā gala stiprinājumi
• Vide: IP65, -40...+70 °C
• Pieslēgums: M12, 8 kontakti; kabelis jāpasūta atsevišķi

Tas darbojas ar tāda paša garuma EZ-ARRAY uztvērēju, kurā atrodas izejas un Modbus saskarne.

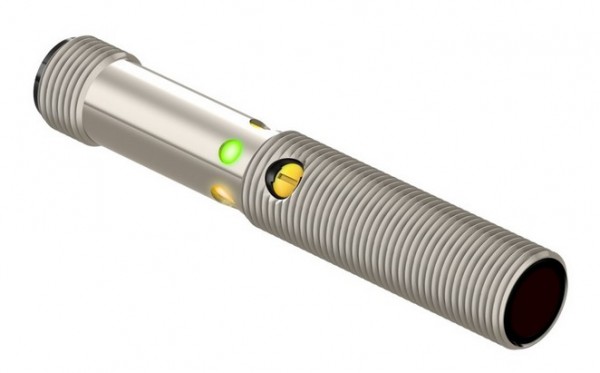

M12PDQ8 ir Banner M12 sērijas difūzais foto sensors ar izkliedētu staru M12 metāla cilindrā, ar redzamas sarkanas gaismas (660 nm) staru un 400 mm darbības attālumu uz balta testa objekta.

• Darbības attālums: 400 mm, 90 % balts testa objekts
• Izeja: komplementāra PNP, viena NO un viena NC, kopā 100 mA
• Reakcijas laiks: 500 µs ieslēgšanai un izslēgšanai; atkārtojamība 95 µs
• Barošana: 10-30 V DC, < 20 mA
• Korpuss: M12x1 niķelēta misiņa cilindrs, PMMA lēca
• Vide: IP67, IP68, NEMA 6, -20...+60 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

Jutību iestata ar viena apgrieziena potenciometru. Zaļš LED indikators rāda barošanu un mirgo izejas pārslodzes gadījumā; divi dzelteni LED indikatori abās korpusa pusēs rāda uztverto gaismu un mirgo pie nepietiekamas signāla rezerves.

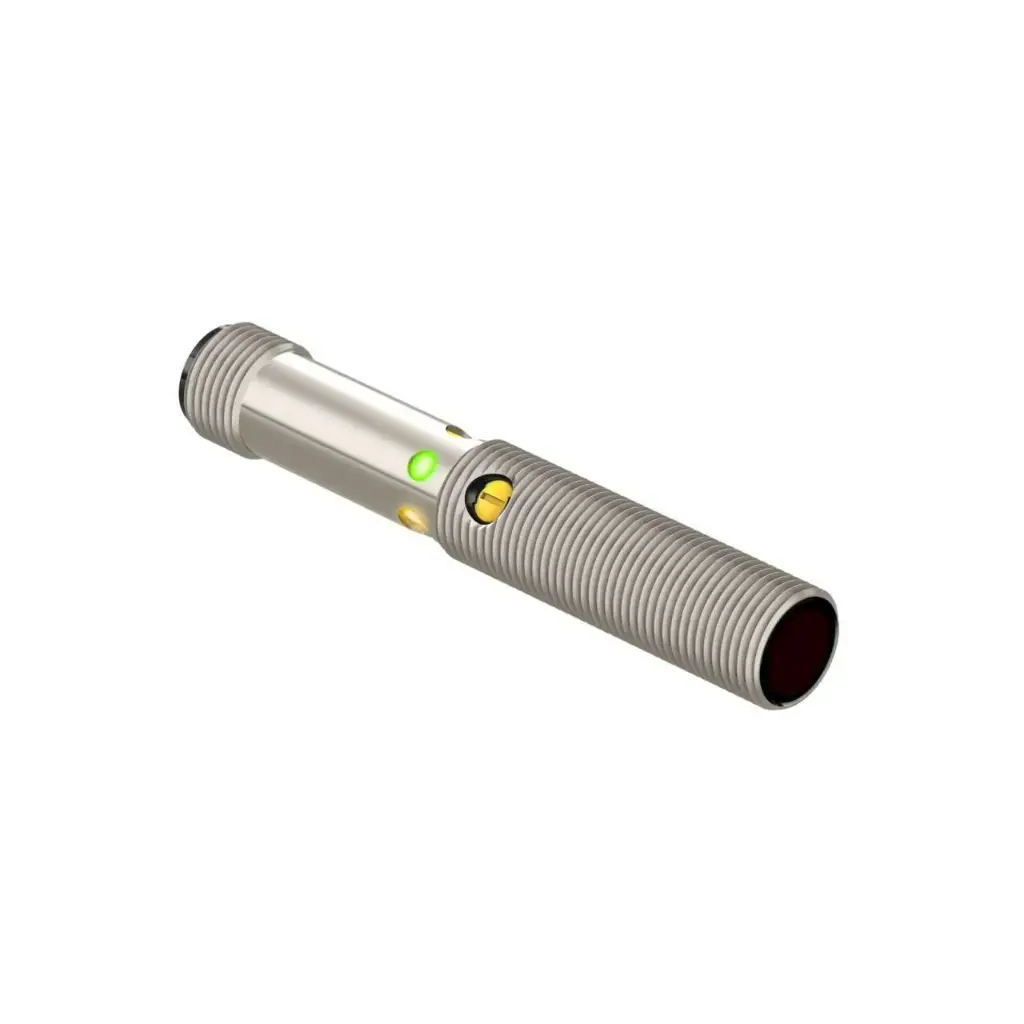

M12PLVQ8 ir Banner M12 sērijas atstarojošā režīma foto sensors M12 metāla cilindrā, ar redzamas sarkanas gaismas (660 nm) staru un 2,5 m darbības attālumu ar BRT-84 atstarotāju.

• Darbības attālums: 2,5 m ar BRT-84 atstarotāju
• Izeja: komplementāra PNP, viena NO un viena NC, kopā 100 mA
• Reakcijas laiks: 500 µs ieslēgšanai un izslēgšanai; atkārtojamība 95 µs
• Barošana: 10-30 V DC, < 20 mA
• Korpuss: M12x1 niķelēta misiņa cilindrs, PMMA lēca
• Vide: IP67, IP68, NEMA 6, -20...+60 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

Jutību iestata ar viena apgrieziena potenciometru. Zaļš LED indikators rāda barošanu un mirgo izejas pārslodzes gadījumā; divi dzelteni LED indikatori abās korpusa pusēs rāda uztverto gaismu un mirgo pie nepietiekamas signāla rezerves.

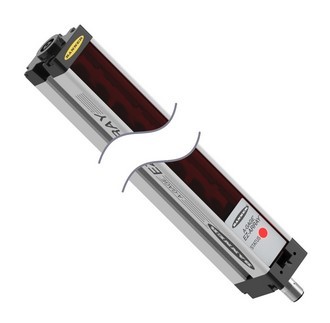

EA5R600PIXMODQ ir Banner EZ-ARRAY mērīšanas gaismas aizkaru uztvērējs ar 600 mm garu masīvu, kurā ir 120 stari ar 5 mm soli. Kontrolieris ir iebūvēts uztvērējā: tas izvērtē staru stāvokli un nodod objekta pozīciju, augstumu, platumu vai skaitu caur divām analogajām izejām, divām diskrētajām izejām un Modbus RTU.

• Izšķirtspēja: 5 mm tiešajā skenēšanā, 2,5 mm malu skenēšanā; mazākais objekts 5 mm (zema kontrasta režīmā)
• Darba attālums: 400 mm...4 m starp raidītāju un uztvērēju
• Izejas: 2x analogā 4-20 mA, 2x PNP 100 mA, Modbus RTU caur RS485 (līdz 15 mezgliem)
• Barošana: 12-30 V DC, 60 mA pie 24 V
• Korpuss: dabīgi anodēts alumīnijs, akrila lēcas vāks; komplektā gala stiprinājumi
• Vide: IP65, -40...+70 °C
• Pieslēgums: M12, 8 kontakti; kabelis jāpasūta atsevišķi

Uztvērēju konfigurē ar sešu pozīciju DIP slēdzi vai ar komplektā iekļauto datora programmatūru; tiešā skenēšana aizņem 2,8...26,5 ms atkarībā no masīva garuma. Tas darbojas ar tāda paša garuma EZ-ARRAY raidītāju, un katrai ierīcei vajadzīgs savs 8 kontaktu M12 kabelis.

Q20PDLQ7 ir Banner Q20 sērijas liela attāluma difūzā režīma foto sensors ar redzamas sarkanas gaismas (624 nm) staru. Tas nosaka objektu pēc gaismas, ko objekts atstaro atpakaļ sensorā, tāpēc atstarotājs vai atsevišķs uztvērējs nav vajadzīgs.

• Darbības attālums: 800 mm uz 90 % baltas testa kartes
• Izeja: PNP, komplementāras Light Operate un Dark Operate izejas, 100 mA
• Reakcijas laiks: 850 µs ieslēgšanai un izslēgšanai; atkārtojamība 90 µs
• Barošana: 10-30 V DC, < 18 mA
• Korpuss: ABS, PMMA lēcas
• Vide: IP67, -20...+60 °C
• Pieslēgums: iebūvēts M8 papa savienotājs, 4 kontakti

Zaļš LED indikators rāda barošanu, dzeltens - izejas stāvokli, un tas mirgo, ja signāla rezerve ir nepietiekama. Jutību iestata ar viena apgrieziena potenciometru.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc IEC 60947-5-2.

Q20PD ir Banner Q20 sērijas maza attāluma difūzā režīma foto sensors ar redzamas sarkanas gaismas (624 nm) staru. Tas nosaka objektu pēc gaismas, ko objekts atstaro atpakaļ sensorā, tāpēc atstarotājs vai atsevišķs uztvērējs nav vajadzīgs.

• Darbības attālums: 250 mm uz 90 % baltas testa kartes
• Izeja: PNP, komplementāras Light Operate un Dark Operate izejas, 100 mA
• Reakcijas laiks: 850 µs ieslēgšanai un izslēgšanai; atkārtojamība 90 µs
• Barošana: 10-30 V DC, < 18 mA
• Korpuss: ABS, PMMA lēcas
• Vide: IP67, -20...+60 °C
• Pieslēgums: 2 m PVC kabelis, 4 dzīslas

Zaļš LED indikators rāda barošanu, dzeltens - izejas stāvokli, un tas mirgo, ja signāla rezerve ir nepietiekama. Jutību iestata ar viena apgrieziena potenciometru.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc IEC 60947-5-2.

Q20PLP ir Banner Q20 sērijas polarizēts atstarojošā režīma foto sensors ar redzamas sarkanas gaismas (645 nm) staru un 4 m darbības attālumu ar BRT-84 atstarotāju. Polarizācijas filtrs ļauj noteikt arī spīdīgus objektus, kas nepolarizētu staru atstarotu atpakaļ sensorā.

• Darbības attālums: 4 m ar BRT-84 atstarotāju
• Izeja: PNP, komplementāras Light Operate un Dark Operate izejas, 100 mA
• Reakcijas laiks: 850 µs ieslēgšanai un izslēgšanai; atkārtojamība 90 µs
• Barošana: 10-30 V DC, < 18 mA
• Korpuss: ABS, PMMA lēcas
• Vide: IP67, -20...+60 °C
• Pieslēgums: 2 m PVC kabelis, 4 dzīslas

Zaļš LED indikators rāda barošanu, dzeltens - izejas stāvokli, un tas mirgo, ja signāla rezerve ir nepietiekama. Jutību iestata ar viena apgrieziena potenciometru.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc IEC 60947-5-2.

Q20PLPQ7 ir Banner Q20 sērijas polarizēts atstarojošā režīma foto sensors ar redzamas sarkanas gaismas (645 nm) staru un 4 m darbības attālumu ar BRT-84 atstarotāju. Polarizācijas filtrs ļauj noteikt arī spīdīgus objektus, kas nepolarizētu staru atstarotu atpakaļ sensorā.

• Darbības attālums: 4 m ar BRT-84 atstarotāju
• Izeja: PNP, komplementāras Light Operate un Dark Operate izejas, 100 mA
• Reakcijas laiks: 850 µs ieslēgšanai un izslēgšanai; atkārtojamība 90 µs
• Barošana: 10-30 V DC, < 18 mA
• Korpuss: ABS, PMMA lēcas
• Vide: IP67, -20...+60 °C
• Pieslēgums: iebūvēts M8 papa savienotājs, 4 kontakti

Zaļš LED indikators rāda barošanu, dzeltens - izejas stāvokli, un tas mirgo, ja signāla rezerve ir nepietiekama. Jutību iestata ar viena apgrieziena potenciometru.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc IEC 60947-5-2.

Q20PR ir Banner Q20 sērijas foto sensora uztvērējs. Tas pārslēdzas, kad objekts pārtrauc staru no atsevišķa Q20 raidītāja līdz 12 m attālumā.

• Darbības attālums: 12 m ar Q20E raidītāju, efektīvais stars 10 mm
• Izeja: PNP, komplementāras Light Operate un Dark Operate izejas, 100 mA
• Reakcijas laiks: 1 ms ieslēgšanai, 600 µs izslēgšanai; atkārtojamība 140 µs
• Barošana: 10-30 V DC, < 18 mA
• Korpuss: ABS, PMMA lēcas
• Vide: IP67, -20...+60 °C
• Pieslēgums: 2 m PVC kabelis, 4 dzīslas

Darbojas kopā ar Q20E vai Q20EQ7 raidītāju, kas jāpasūta atsevišķi. Zaļš LED indikators rāda barošanu, dzeltens - izejas stāvokli, un tas mirgo, ja signāla rezerve ir nepietiekama.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc IEC 60947-5-2.

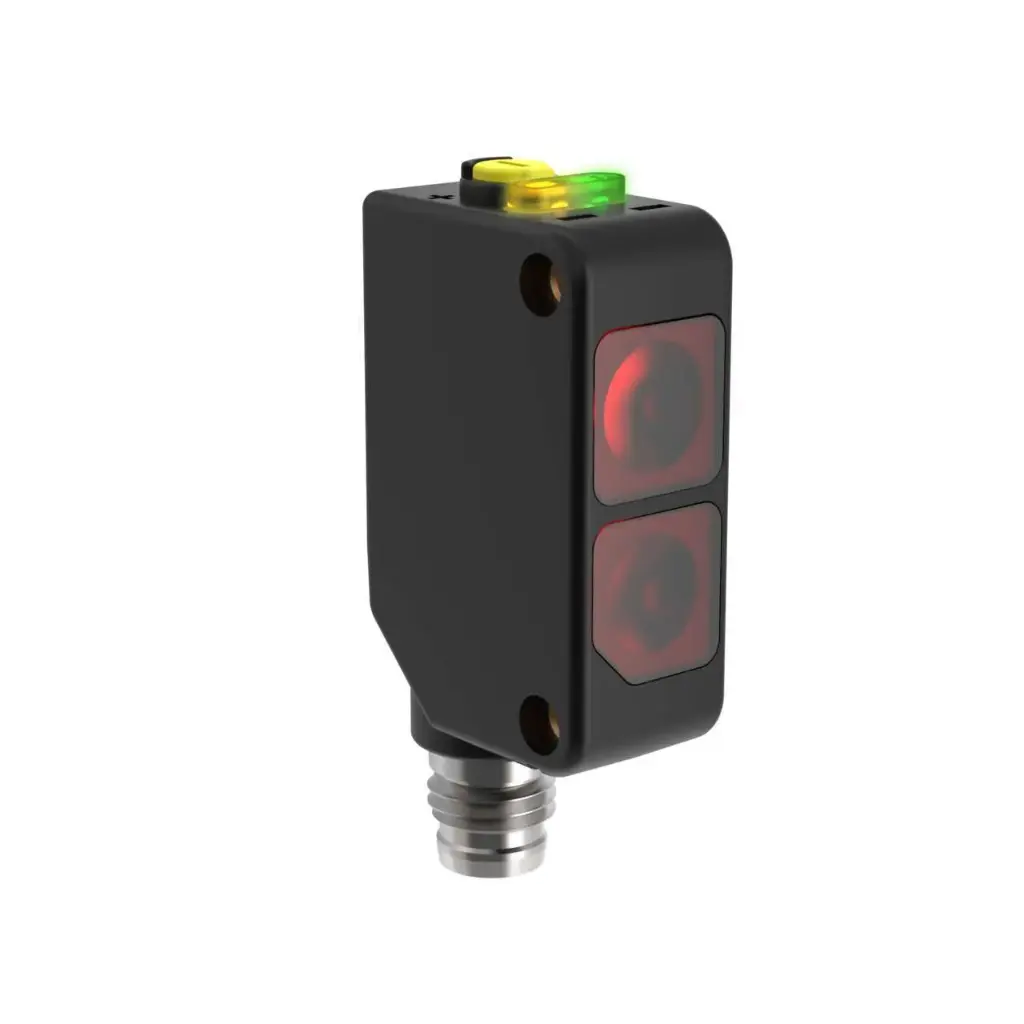

Q20PRQ7 ir Banner Q20 sērijas foto sensora uztvērējs. Tas pārslēdzas, kad objekts pārtrauc staru no atsevišķa Q20 raidītāja līdz 12 m attālumā.

• Darbības attālums: 12 m ar Q20E raidītāju, efektīvais stars 10 mm
• Izeja: PNP, komplementāras Light Operate un Dark Operate izejas, 100 mA
• Reakcijas laiks: 1 ms ieslēgšanai, 600 µs izslēgšanai; atkārtojamība 140 µs
• Barošana: 10-30 V DC, < 18 mA
• Korpuss: ABS, PMMA lēcas
• Vide: IP67, -20...+60 °C
• Pieslēgums: iebūvēts M8 papa savienotājs, 4 kontakti

Darbojas kopā ar Q20E vai Q20EQ7 raidītāju, kas jāpasūta atsevišķi. Zaļš LED indikators rāda barošanu, dzeltens - izejas stāvokli, un tas mirgo, ja signāla rezerve ir nepietiekama.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc IEC 60947-5-2.

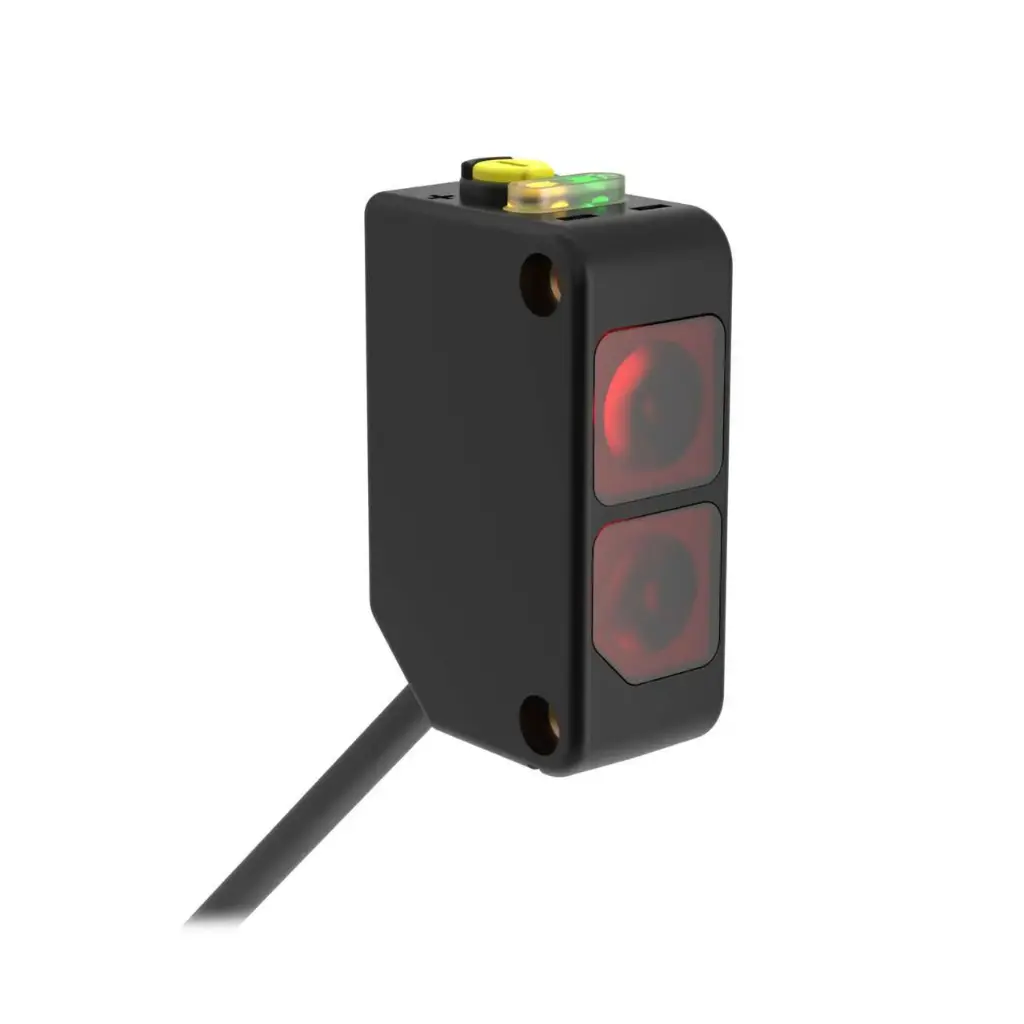

Q20NR ir Banner Q20 sērijas foto sensora uztvērējs. Tas pārslēdzas, kad objekts pārtrauc staru no atsevišķa Q20 raidītāja līdz 12 m attālumā.

• Darbības attālums: 12 m ar Q20E raidītāju, efektīvais stars 10 mm
• Izeja: NPN, komplementāras Light Operate un Dark Operate izejas, 100 mA
• Reakcijas laiks: 1 ms ieslēgšanai, 600 µs izslēgšanai; atkārtojamība 140 µs
• Barošana: 10-30 V DC, < 18 mA
• Korpuss: ABS, PMMA lēcas
• Vide: IP67, -20...+60 °C
• Pieslēgums: 2 m PVC kabelis, 4 dzīslas

Darbojas kopā ar Q20E vai Q20EQ7 raidītāju, kas jāpasūta atsevišķi. Zaļš LED indikators rāda barošanu, dzeltens - izejas stāvokli, un tas mirgo, ja signāla rezerve ir nepietiekama.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc IEC 60947-5-2.

Q20E ir Banner Q20 sērijas foto sensora raidītājs. Tas sūta redzamas sarkanas gaismas (624 nm) staru uz atsevišķu Q20 uztvērēju līdz 12 m attālumā, un objekts tiek noteikts, kad tas pārtrauc staru.

• Darbības attālums: 12 m ar Q20 uztvērēju, efektīvais stars 10 mm
• Izeja: nav (raidītājs)
• Barošana: 10-30 V DC, < 18 mA
• Korpuss: ABS, PMMA lēcas
• Vide: IP67, -20...+60 °C
• Pieslēgums: 2 m PVC kabelis, 4 dzīslas

Raidītājam nav izejas, un tas darbojas tikai kopā ar Q20PR vai Q20NR uztvērēju, kas jāpasūta atsevišķi.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc IEC 60947-5-2.

Q20EQ7 ir Banner Q20 sērijas foto sensora raidītājs. Tas sūta redzamas sarkanas gaismas (624 nm) staru uz atsevišķu Q20 uztvērēju līdz 12 m attālumā, un objekts tiek noteikts, kad tas pārtrauc staru.

• Darbības attālums: 12 m ar Q20 uztvērēju, efektīvais stars 10 mm
• Izeja: nav (raidītājs)
• Barošana: 10-30 V DC, < 18 mA
• Korpuss: ABS, PMMA lēcas
• Vide: IP67, -20...+60 °C
• Pieslēgums: iebūvēts M8 papa savienotājs, 4 kontakti

Raidītājam nav izejas, un tas darbojas tikai kopā ar Q20PR vai Q20NR uztvērēju, kas jāpasūta atsevišķi.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc IEC 60947-5-2.

S12-2RPRL-2M ir Banner S12-2 sērijas foto sensora uztvērējs 12 mm vītņotā korpusā. Tas pārslēdzas, kad objekts pārtrauc infrasarkanās gaismas (880 nm) staru no atsevišķa S12-2 raidītāja līdz 20 m attālumā.

• Darbības attālums: 20 m ar S12-2 raidītāju
• Izeja: viena PNP, Dark Operate (ieslēgta, kad stars ir pārtraukts), 100 mA
• Reakcijas laiks: 11 ms ieslēgšanai, 7 ms izslēgšanai; atkārtojamība 1,5 ms
• Barošana: 10-30 V DC, < 15 mA
• Korpuss: polikarbonāts, elektronika iestrādāta epoksīdsveķos, M12x1 vītne, uzgriežņi komplektā
• Vide: IP67, -25...+50 °C
• Pieslēgums: 2 m PVC kabelis, 3 dzīslas

Darbojas kopā ar S12-2NAEL vai S12-2NAEJ raidītāju, kas jāpasūta atsevišķi; raidītājs ar stara atslēgšanu ļauj pārbaudīt uztvērēju pirms iekārtas palaišanas. Zaļš LED rāda barošanu un mirgo izejas īsslēguma gadījumā, sarkans LED rāda uztverto gaismu un mirgo, ja signāla rezerve ir nepietiekama.

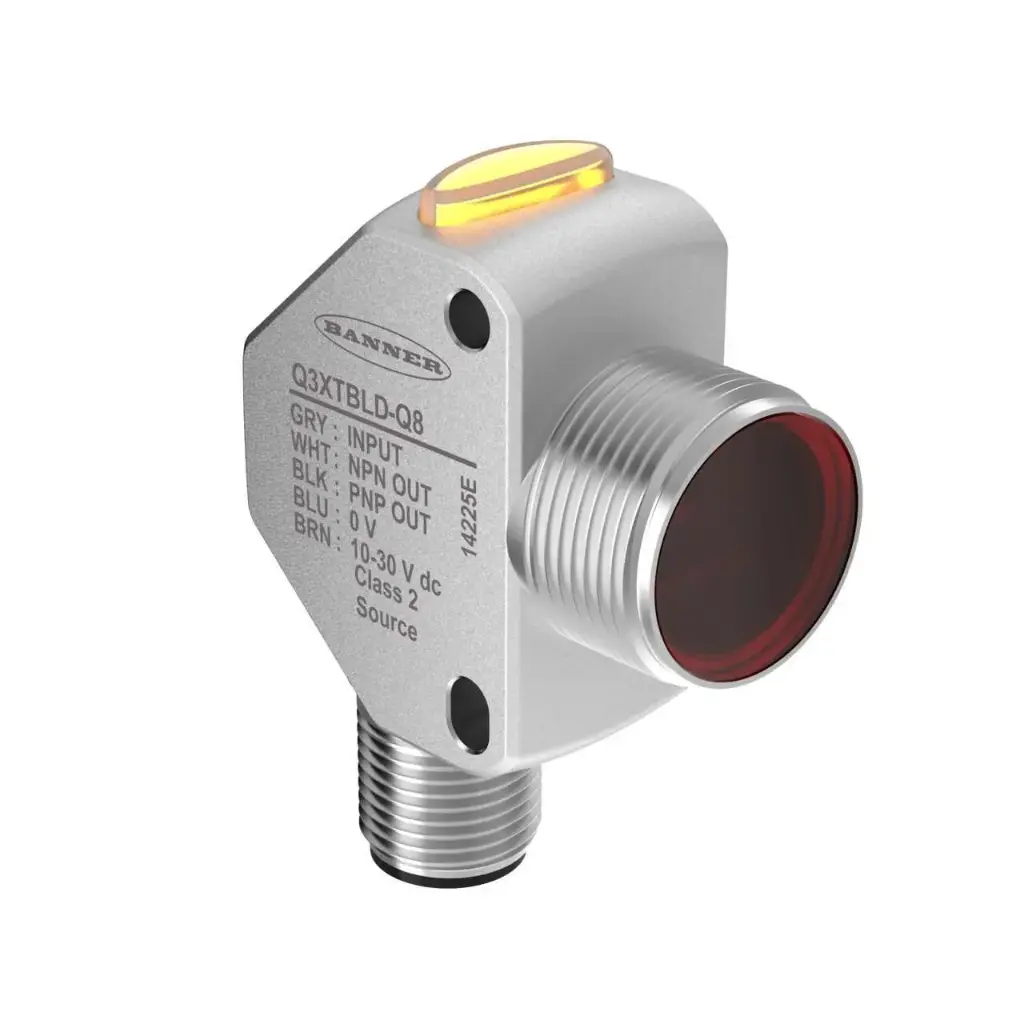

Q3XTBLD-Q8 ir Banner Q3X sērijas difūzais lāzera kontrasta sensors detaļām, kas no fona atšķiras tikai nedaudz. Tas pārslēdzas līdz 2000 reizēm sekundē, un tam nav background suppression - kontrastu tas nolasa visā 0...300 mm diapazonā.

• Pārslēgšanās attālums: 0...300 mm kontrasta noteikšana
• Izeja: bipolāra, 1 PNP un 1 NPN, 100 mA; light/dark operate; reakcijas laiks 250 µs, 1 ms vai 5 ms
• Atkārtojamība: 60 µs
• Barošana: 10...30 V DC, < 28 mA pie 24 V DC
• Korpuss: niķelēts cinka lējums ar M18 priekšējo stiprinājumu, trīsciparu displejs, 2. klases sarkanais lāzers 655 nm
• Vide: IP67, IP68, IP69K, -10...+50 °C
• Pieslēgums: integrēts M12 5 kontaktu savienotājs

Korpuss iztur griešanas šķidrumus un eļļas, bet slīpi novietotais displejs rāda signālu un pārslēgšanās punktu iestatīšanas laikā ar divām pogām vai attālinātās iemācīšanas vadu.

Vibrācija pēc MIL-STD-202G 201A metodes, trieciens pēc 213B metodes (100 g). UL un CE.
