BL20-PG-EN-V3 ir TURCK BL20 sērijas programmējama vārteja ar integrētu CODESYS V3 PLC vidi. Tā darbojas kā BL20 stacijas galvas modulis un vienlaikus kā kontrolieris, kas apstrādā I/O datus un sazinās ar augšējiem sistēmas līmeņiem.

• Konfigurēšana: CODESYS V3 PLC vide, OPC UA serveris/klients
• Sakari: Modbus TCP, EtherNet/IP, PROFINET, integrēts 10/100 Mbps komutators (komutēts vai divu MAC režīmā), 2x RJ45
• Barošana: 24 V DC (18...30 V DC), moduļa kopnes strāva ≤200 mA, lauka barošanas strāva līdz 8 A, sistēmas barošanas strāva līdz 1,3 A
• Indikācija: LED PLC statusam, barošanai un kļūdu signalizācijai
• Vide: IP20, 0...+55°C

Vārteja aizstāj atsevišķu PLC vadības skapī, jo pati apstrādā BL20 stacijas I/O datus pēc CODESYS V3 programmas un vienlaikus pieslēdz staciju rūpnīcas Ethernet tīklam, tostarp TURCK Cloud IIoT savienojumam. Stacijai papildus jāpasūta atbilstoši BL20-E sērijas ieejas/izejas moduļi.

BL20-E-2CNT-2PWM ir TURCK BL20-E sērijas ekonomiskais modulis ar 2 skaitītāja/enkodera ieejas kanāliem un 2 PWM izejām. Elektronika un pieslēguma tehnika ir apvienotas vienā korpusā, tāpēc atsevišķa pamatne nav nepieciešama.

• Ieejas: 2 skaitītāja/enkodera kanāli līdz 200 kHz, sliekšņi iestatāmi 0...1 V/0...4,5 V (zems) un 2,5...30 V/7,5...30 V (augsts)
• Izejas: 2 PWM izejas 20 kHz / 0,5 A, 2 digitālās izejas 20 kHz / 0,5 A, izvades spriegums 24 V DC
• Barošana: 24 V DC (18...30 V DC), lauka barošanas strāva ≈20 mA, moduļa kopnes strāva ≈50 mA
• Pieslēgums: push-in spailes
• Vide: IP20, 0...+55°C

Modulis darbojas kā daļa no BL20-E stacijas kopā ar BL20-E-GW vārteju un citiem BL20-E moduļiem, un piemērots enkoderu nolasei un motoru vai vārstu vadībai ar PWM signālu.

Atbilst cULus prasībām.

BL20-2AI-I(0/4...20MA) ir TURCK BL20 sērijas elektroniskais modulis ar 2 analogajām strāvas ieejām. Modulis uzstādāms uz atsevišķas BL20 pamatnes, un lauka signāls tiek galvaniski atdalīts no moduļa kopnes caur optronu.

• Ieejas: 2 analogās strāvas ieejas, signāls 0/4...20 mA
• Precizitāte: ieejas pretestība <0,125 kΩ, maksimālā ieejas strāva 50 mA
• Barošana: 24 V DC, lauka barošanas strāva ≤12 mA, moduļa kopnes strāva ≤35 mA
• Pieslēgums: skrūvju vai spied-atsperu spailes (atkarībā no pamatnes)
• Vide: IP20, 0...+55°C

Modulis prasa atsevišķi pasūtāmu BL20 pamatni (S3 vai S4 sērija ar skrūvju vai spied-atsperu spailēm) — bez tās modulis nav lietojams. Elektronika ir maināma bez lauka vadojuma atslēgšanas, jo pieslēgumi paliek pamatnē.

Atbilst cULus prasībām.

GSM datu reģistrators ir paredzēts 3 strāvas ievadu un 1 binārā ievada reģistrēšanai. Ja tiek pārsniegtas iestatītās robežvērtības, iespējams nosūtīt SMS un JSON ziņojumus, izmantojot GPRS datu savienojumu. Mērījumu vērtības var nosūtīt uz interneta krātuvi COMET Cloud, kas ir pilnīga uzraudzības, trauksmju un analīzes sistēma.Tāpat iespējams iestatīt regulāru JSON ziņojumu nosūtīšanu uz COMET Database, ar pielāgojamu sūtīšanas intervālu. Trauksmes tiek norādītas arī lokāli — ar LED indikatoru, LCD displeju un akustiski, izmantojot iebūvētu skaņas signālu.

Datu ieraksts notiek nepastāvīgā elektroniskā atmiņā. Datus iespējams pārsūtīt uz datoru, izmantojot komplektā iekļauto USB-C kabeli.

GSM reģistrators ir aprīkots ar pēdējamiem izsekojamu kalibrēšanas sertifikātu, kura etalonu metroloģiskā izsekojamība atbilst EN ISO/IEC 17025 standarta prasībām.

3 x 0/4-20mA ieejas + 1 digitāla ieeja

B-TL70Z-Q5 ir Banner TL70 modulārā signāltorņa maiņstrāvas bāzes modulis tornim ar vienu līdz četriem moduļiem. Katru moduli ieslēdz ar savu 100...240 V AC fāzes vadu caur bāzes savienotāju.

• Barošana: 100...240 V AC, 50/60 Hz; maks. 50 mA uz moduli pie 230 V AC
• Moduļi: 1-4 gaismas vai skaņas moduļi, pozīciju iestata ar DIP slēdžiem katrā modulī
• Režīms: pastāvīga gaisma vai mirgošana ar 1,5 Hz vai 3 Hz, iestata katram modulim
• Korpuss: polikarbonāts, iekšējā stiprinājuma vītne 1/2-14 NPSM
• Vide: IP65, -40...+50 °C
• Pieslēgums: integrēts 1/2"-20UNF papa ātrsavienotājs, 5 kontakti

Bāzei der tie paši gaismas un skaņas moduļi, kas TL70 līdzstrāvas versijai, tāpēc torni pieslēdz tieši 230 V AC vadības izejām. Bāze pieļauj noplūdes strāvu līdz 500 µA; PLC pusvadītāju izejām tā bieži pārsniedz 1 mA, un modulis paliek iedegts arī izslēgtā stāvoklī. Tādā gadījumā izmanto releju izejas vai katram kanālam pieslēdz šunta rezistoru starp neitrālo vadu un kanāla fāzes vadu.

Vibrācija pēc IEC 60068-2-6, trieciens pēc IEC 60068-2-27 (15 G, 11 ms).

DX80G2M6S-PM2 ir Banner Sure Cross Performance PM2 pāra vārteja ar četriem diskrētajiem un diviem 0-20 mA analogajiem kanāliem katrā virzienā. I/O sasaisti ar PM2 mezglu izvēlas tās LCD izvēlnē, bet RS-485 ports nodrošina Modbus RTU piekļuvi.

• Ieejas un izejas: 4 diskrētās ieejas, NPN/PNP pārslēdzamas, 3 mA pie 30 V DC; 4 PNP diskrētās izejas, 100 mA; 2 analogās ieejas 0-20 mA, 12 bitu, ±0,2 % no diapazona; 2 analogās izejas 0-20 mA, 12 bitu, ±0,1 % no diapazona
• Radio: 2,4 GHz FHSS, 65 mW vadītā jauda, EIRP < 100 mW ar komplektā esošo antenu, RP-SMA antenas savienotājs
• Sakari: RS-485, 2 vadu pusdupleksa, Modbus RTU, 9,6k, 19,2k (noklusējumā) vai 38,4k bodi
• Barošana: 10...30 V DC (ārpus ASV 12...24 V DC ±10 %)
• Korpuss: polikarbonāts, divi 1/2" NPT kabeļu ievadi, divas pogas, 6 rakstzīmju LCD displejs, 0,26 kg
• Vide: IP67, NEMA 6; -40...+85 °C (LCD -20...+80 °C), 95 % RH bez kondensāta

Vārteja darbojas pārī ar 2,4 GHz PM2 mezglu, kas jāpasūta atsevišķi; komplektā ir 2 dBd apļveida antena. Ja radiosakari zūd, diskrētās izejas izslēdzas.

Atbilst CE un UKCA prasībām (2,4 GHz modeļiem), RED 2014/53/ES; FCC ID UE3SX243, IC 7044A-SX243.

DX80N2X6S-PM2 ir Banner Sure Cross Performance PM2 pāra mezgls ar četriem diskrētajiem un diviem 0-20 mA analogajiem kanāliem katrā virzienā. I/O sasaisti ar PM2 vārteju izvēlas vārtejas LCD izvēlnē.

• Ieejas un izejas: 4 diskrētās ieejas, NPN/PNP pārslēdzamas, 3 mA pie 30 V DC; 4 PNP diskrētās izejas, 100 mA; 2 analogās ieejas 0-20 mA, 12 bitu, ±0,2 % no diapazona; 2 analogās izejas 0-20 mA, 12 bitu, ±0,1 % no diapazona
• Radio: 2,4 GHz FHSS, 65 mW vadītā jauda, EIRP < 100 mW ar komplektā esošo antenu, RP-SMA antenas savienotājs
• Konfigurēšana: ieeju tipu NPN/PNP iestata ar DIP slēdžiem, sasaisti - vārtejas izvēlnē
• Barošana: 10...30 V DC (ārpus ASV 12...24 V DC ±10 %)
• Korpuss: polikarbonāts, divi 1/2" NPT kabeļu ievadi, divas pogas, 6 rakstzīmju LCD displejs, 0,26 kg
• Vide: IP67, NEMA 6; -40...+85 °C (LCD -20...+80 °C), 95 % RH bez kondensāta

Mezgls darbojas tikai pārī ar 2,4 GHz PM2 vārteju, kas jāpasūta atsevišķi. Diskrētās ieejas ziņo par stāvokļa maiņu, analogās - reizi sekundē vai pie 1 % izmaiņas.

Atbilst CE un UKCA prasībām (2,4 GHz modeļiem), RED 2014/53/ES; FCC ID UE3SX243, IC 7044A-SX243.

BL20-PG-EN-V3-WV ir TURCK BL20-PG-EN-V3 programmējamās vārtejas variants ar iekļautu CODESYS WebVisu licenci. Vārteja darbojas kā BL20 stacijas galvas modulis un kontrolieris, un WebVisu ļauj procesa vizualizāciju atvērt tieši pārlūkprogrammā bez papildu SCADA programmatūras.

• Konfigurēšana: CODESYS V3 PLC vide ar iekļautu WebVisu licenci, OPC UA serveris/klients
• Sakari: Modbus TCP, EtherNet/IP, PROFINET, integrēts 10/100 Mbps komutators (komutēts vai divu MAC režīmā), 2x RJ45
• Barošana: 24 V DC (18...30 V DC), moduļa kopnes strāva ≤200 mA, lauka barošanas strāva līdz 8 A, sistēmas barošanas strāva līdz 1,3 A
• Indikācija: LED PLC statusam, barošanai un kļūdu signalizācijai
• Vide: IP20, 0...+55°C

Vārteja ir piemērota situācijām, kad operatoram jāpārskata vai jāvada BL20 stacijas process no jebkuras ierīces ar pārlūkprogrammu, neuzstādot atsevišķu vizualizācijas serveri. Stacijai papildus jāpasūta atbilstoši BL20-E sērijas ieejas/izejas moduļi.

Atbilst FM ATEX, IECEx un FM Class I Div. 2 (ASV un Kanāda) prasībām, kā arī ES atbilstības deklarācijai.

K50L2RGB7ALSQ ir Banner K50 Pro sērijas 50 mm RGB kupola indikators ar hermētisku skaļu skaņas signālu. Trīs ieeju kombinācijas dod septiņas krāsas, bet skaņas signālu ieslēdz ceturtais, pelēkais vads.

• Krāsas: zaļa, sarkana, dzeltena, zila, balta, ciāna, fuksīna
• Skaņas signāls: nepārtraukts tonis 2,9 kHz, 94 dB 1 m attālumā
• Ieejas: bimodālas PNP/NPN, reakcijas laiks 250 ms
• Barošana: 10...30 V DC, 220 mA pie 10 V, 115 mA pie 24 V
• Korpuss: polikarbonāts, M30x1,5 vītnes pamatne, 50 x 73 mm
• Vide: IP67, UL 4X un 13, -40...+50 °C
• Pieslēgums: integrēts 5 kontaktu M12 papa savienotājs

Ieejas tips (PNP vai NPN) atkarīgs tikai no pieslēguma shēmas. Krāsas un animācijas var pārprogrammēt ar Banner Pro Editor programmatūru un Pro Converter kabeli.

Atbilst CE un UL prasībām. Vibrācija pēc IEC 60068-2-6, trieciens pēc IEC 60068-2-27 (30 G, 11 ms).

TX705-P3CV01 ir TURCK TX700 sērijas 5" skārienjutīgs displejs ar iebūvētu CODESYS V3 PLC un TARGET un WEB VISU vizualizāciju. PLC programmu un ekrānus izstrādā CODESYS V3 vidē un ielādē ierīcē caur Ethernet.

• Displejs: 5" TFT, 800 x 480 (WVGA), 16:9, 64K krāsu, 300 cd/m², kapacitatīvs, stikla priekšpuse, aptumšojams līdz 0 %
• Sakari: 2 x RJ45 Ethernet 10/100 Mbit, 1 x RS232/RS485/RS422, 1 x USB host, SD kartes slots
• Paplašināšana: 1 slots līdz 2 paplašinājuma moduļiem (I/O, CANopen, PROFIBUS DP, RS485, RS232, LTE/Wi-Fi)
• PLC: CODESYS V3.5.12.10, IEC 61131-3 (IL, LD, FBD, SFC, ST), programmas atmiņa 20000 kB, saglabājamā atmiņa 63 kB; ARM Cortex A8, 1 GHz, 512 MB RAM, 4 GB Flash, pulkstenis ar bateriju
• Barošana: 24 VDC (10...32 VDC), maks. 0.6 A
• Korpuss: metāls, priekšpuse 147 x 107 x 52 mm, izgriezums 136 x 96 mm, montāžas dziļums 52+8 mm
• Vide: IP66 priekšpuse, IP20 aizmugure, NEMA 12/4X; -20...+60 °C, 5...85 % RH bez kondensācijas

Ierīci iebūvē skapja durvīs vai vadības pultī. Montāžas stiprinājumi un barošanas savienotājs ietilpst 5" TX700 montāžas komplektā, kas pieejams kā piederums; I/O un lauka kopnes moduļus ievieto paplašinājuma slotos un pasūta atsevišķi.

Q20NAF200 ir Banner Q20 sērijas foto sensors ar regulējamu fona slāpēšanu (background suppression) un redzamas sarkanas gaismas (640 nm) staru. Objektus līdz iestatītajai robežai sensors nosaka neatkarīgi no krāsas, bet visu, kas atrodas aiz tās, ignorē.

• Darbības attālums: regulējama robeža 30...200 mm
• Izeja: komplementāras NPN izejas, Light Operate un Dark Operate, kopā 50 mA
• Reakcijas laiks: 1,7 ms ieslēgšanai, 1,1 ms izslēgšanai; atkārtojamība 130 µs
• Barošana: 10-30 V DC, < 300 mW
• Korpuss: ABS priekšdaļa, kopoliamīda aizmugure, PMMA lēcas, 3 mm stiprinājuma caurumi ik pēc 25,4 mm
• Vide: IP67, -20...+60 °C
• Pieslēgums: 2 m PVC kabelis, 4 dzīslas

Robežu iestata ar viena apgrieziena potenciometru. Zaļš LED indikators rāda barošanu, dzeltens - uztverto gaismu, un tas mirgo pie nepietiekama signāla. Divus sensorus var uzstādīt blakus bez savstarpējiem traucējumiem.

PKG4M-5/TXG ir TURCK pieslēguma kabelis ar taisnu M8 mammas tipa savienotāju (4 kontakti) vienā galā un brīviem dzīslu galiem otrā. PUR apvalks ir paredzēts kustīgai uzstādīšanai, arī vilces ķēdēs.

• Savienotājs: M8 x 1, mamma, taisns, 4 kontakti, zeltīti misiņa (CuZn) kontakti
• Kabelis: 5 m, PUR, pelēks, Ø 4,5 mm, 4 x 0,34 mm², dzīslu krāsas BN, WH, BU, BK
• Parametri: 4 A, 50 VAC / 60 VDC, vairāk nekā 100 savienošanas ciklu
• Korpuss: TPU, niķelēts misiņa uzgrieznis, FPM/FKM blīve
• Vide: IP67, IP69K (tikai pieskrūvētā stāvoklī); -50...+80°C fiksētā uzstādījumā, -25...+80°C kustībā, -25...+60°C vilces ķēdē
• Vilces ķēde: vismaz 5 milj. locīšanas ciklu, līdz 3,3 m/s un 5 m/s², liekšanas rādiuss ≥10 x Ø, vērpe ±180°/m

Apvalks ir izturīgs pret ķīmiskām vielām, UV starojumu, eļļām, metināšanas dzirkstelēm un nodilumu, liesmu slāpējošs (FT2 pēc UL 1581, IEC 60332-2-2) un nesatur halogēnus, silikonu, PVC un LABS vielas. Sertifikāts: cULus.

RKC4.4T-0.5-RSC4.4T/TXL ir TURCK pieslēguma kabelis ar taisnu M12 mammas tipa savienotāju vienā galā un taisnu M12 papa tipa savienotāju otrā (4 kontakti). PUR apvalks ir paredzēts kustīgai uzstādīšanai, arī vilces ķēdēs.

• Savienotāji: M12 x 1 mamma un M12 x 1 paps, abi taisni, A kodējums, 4 kontakti, zeltīti misiņa (CuZn) kontakti
• Kabelis: 0,5 m, PUR, melns, Ø 4,5 mm, 4 x 0,34 mm², dzīslu krāsas BN, WH, BU, BK
• Parametri: 4 A, 250 V, vairāk nekā 100 savienošanas ciklu
• Korpuss: TPU, niķelēts misiņa uzgrieznis, FPM/FKM blīve
• Vide: IP67, IP69K (tikai pieskrūvētā stāvoklī); -50...+80°C fiksētā uzstādījumā, -25...+80°C kustībā, -25...+60°C vilces ķēdē
• Vilces ķēde: vismaz 5 milj. locīšanas ciklu, līdz 3,3 m/s un 5 m/s², liekšanas rādiuss ≥10 x Ø, vērpe ±180°/m

Apvalks ir izturīgs pret ķīmiskām vielām, UV starojumu, eļļām, metināšanas dzirkstelēm un nodilumu, liesmu slāpējošs (FT2 pēc UL 1581, IEC 60332-2-2) un nesatur halogēnus, silikonu, PVC un LABS vielas. Sertifikāts: cULus.

S18-2VNLPC-Q8 ir Banner S18-2 sērijas polarizēts atstarojošā režīma foto sensors 18 mm plastmasas korpusā ar 6 m darbības attālumu līdz BRT-84 atstarotājam. Polarizācijas filtrs neuztver spīdīgu objektu atstaroto gaismu, tāpēc tie pārtrauc staru, nevis darbojas kā atstarotājs.

• Darbības attālums: 6 m ar BRT-84 atstarotāju
• Izeja: komplementāras NPN izejas, Light Operate (melnais vads) un Dark Operate (baltais vads), kopā 100 mA
• Reakcijas laiks: 1,5 ms ieslēgšanai, 0,75 ms izslēgšanai; atkārtojamība 100 µs
• Barošana: 10-30 V DC (10-24 V DC virs +55 °C), 16 mA
• Korpuss: ABS, PMMA logs, M18x1 vītņots cilindrs, PBT uzgriežņi komplektā
• Vide: IP67, -40...+70 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

Nepieciešams atstarotājs, kas jāpasūta atsevišķi. Jutību iestata ar viena apgrieziena potenciometru. Zaļš LED rāda barošanu un mirgo, ja signāls ir nepietiekams; dzeltens LED rāda, ka melnā vada (Light Operate) izeja ir ieslēgta.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc 213B metodes (75 g darbības laikā).

SMBQS12PD ir Banner taisnā leņķa stiprinājums, kas tur sensoru aiz tā priekšējās vītnes caur 13 mm atveri.

• Atvere sensoram: Ø13,0 mm
• Montāža: Ø3,5 mm atvere un 3,5 x 10,6 mm sprauga, atveru centru attālums 14,0 mm
• Materiāls: 16 gauge 300. sērijas nerūsējošais tērauds

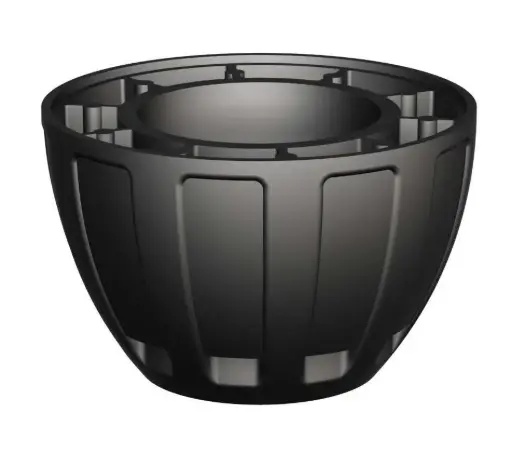

SA-M30 ir Banner pārsegs, kas nosedz gaismas ierīces pamatnes ārējo M30 vītni.

• Der: ierīcēm ar M30 pamatni, Banner norāda TL70 indikācijas torņus un K90 sēriju
• Materiāls: melns polikarbonāts
• Komplektā: montāžas stiprinājumi

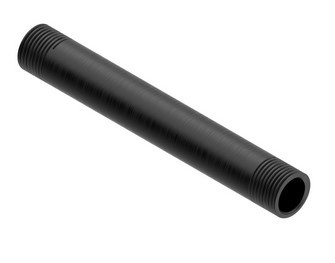

SOP-E12-150A ir Banner 150 mm gara montāžas caurule, ar kuru indikatoru, indikācijas torni vai sensoru uzstāda paaugstināti virs montāžas virsmas.

• Garums: 150 mm
• Vītne: ½" NPT abos galos (NPSM/DN15)
• Materiāls: melns anodēts alumīnijs

Caurules apakšējam galam vajadzīga montāžas pamatne, bet augšējam - adapteris ierīces pamatnei.

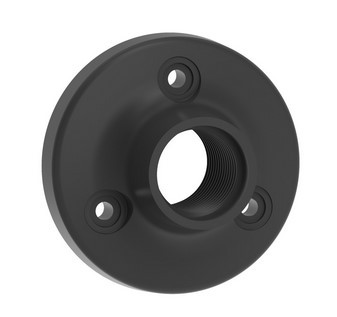

SA-F12-3 ir Banner paaugstinātās montāžas sistēmas pamatne, kas ½" montāžas cauruli nostiprina uz plakanas virsmas ar trim skrūvēm.

• Pieslēgums: ½" NPSM/DN15 caurule
• Izmēri: Ø70 mm, 3 montāžas atveres
• Materiāls: melns polikarbonāts
• Komplektā: M4 stiprinājumi un nitrila maisījuma blīve

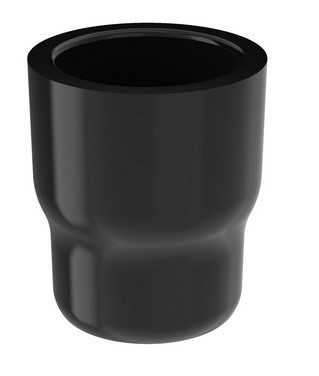

SA-M22E12 ir Banner adapteris, kas gaismas ierīces 22 mm pamatni savieno ar ½" montāžas cauruli paaugstinātai montāžai. Banner to paredz TL30 indikācijas torņiem.

• Pieslēgums: 22 mm ierīces pamatne - ½" NPSM/DN15 caurule
• Materiāls: melns polikarbonāts
• Montāžas stiprinājumi: komplektā nav

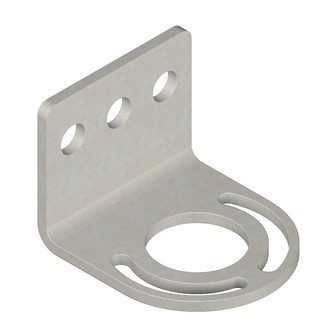

SMBWLS28RA ir Banner rezerves gala stiprinājumu komplekts WLS28 LED gaismekļiem.

• Komplektā: 2 gala stiprinājumi un 4 skrūves
• Materiāls: 1,8 mm (14 gauge) auksti velmēts tērauds
• Pārklājums: cinkojums ar caurspīdīgu hromatējumu
