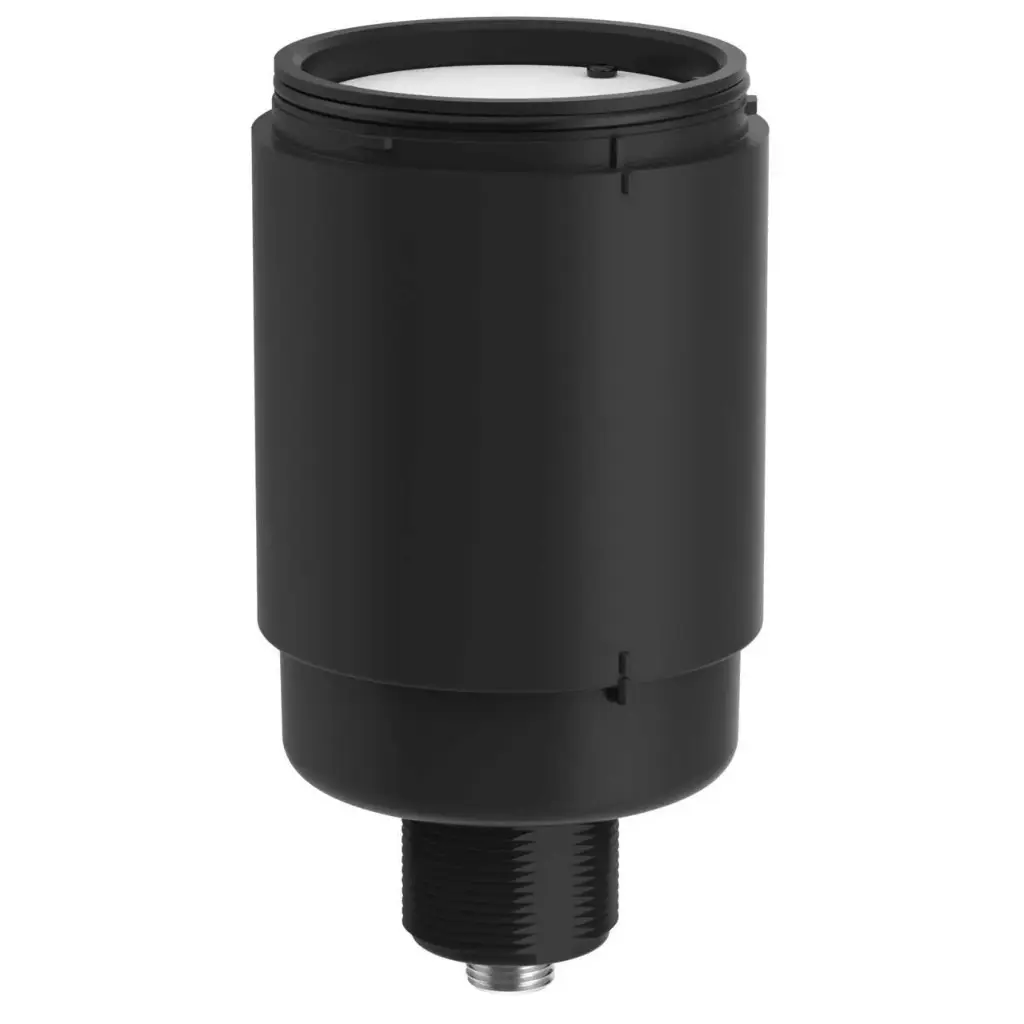

LED indikācijas bāze B-TL70Z-Q5, 1-4 moduļiem, 100-240VAC, 1/2"-20UNF 5 kontakti

B-TL70Z-Q5 ir Banner TL70 modulārā signāltorņa maiņstrāvas bāzes modulis tornim ar vienu līdz četriem moduļiem. Katru moduli ieslēdz ar savu 100...240 V AC fāzes vadu caur bāzes savienotāju.

• Barošana: 100...240 V AC, 50/60 Hz; maks. 50 mA uz moduli pie 230 V AC
• Moduļi: 1-4 gaismas vai skaņas moduļi, pozīciju iestata ar DIP slēdžiem katrā modulī
• Režīms: pastāvīga gaisma vai mirgošana ar 1,5 Hz vai 3 Hz, iestata katram modulim
• Korpuss: polikarbonāts, iekšējā stiprinājuma vītne 1/2-14 NPSM
• Vide: IP65, -40...+50 °C
• Pieslēgums: integrēts 1/2"-20UNF papa ātrsavienotājs, 5 kontakti

Bāzei der tie paši gaismas un skaņas moduļi, kas TL70 līdzstrāvas versijai, tāpēc torni pieslēdz tieši 230 V AC vadības izejām. Bāze pieļauj noplūdes strāvu līdz 500 µA; PLC pusvadītāju izejām tā bieži pārsniedz 1 mA, un modulis paliek iedegts arī izslēgtā stāvoklī. Tādā gadījumā izmanto releju izejas vai katram kanālam pieslēdz šunta rezistoru starp neitrālo vadu un kanāla fāzes vadu.

Vibrācija pēc IEC 60068-2-6, trieciens pēc IEC 60068-2-27 (15 G, 11 ms).
