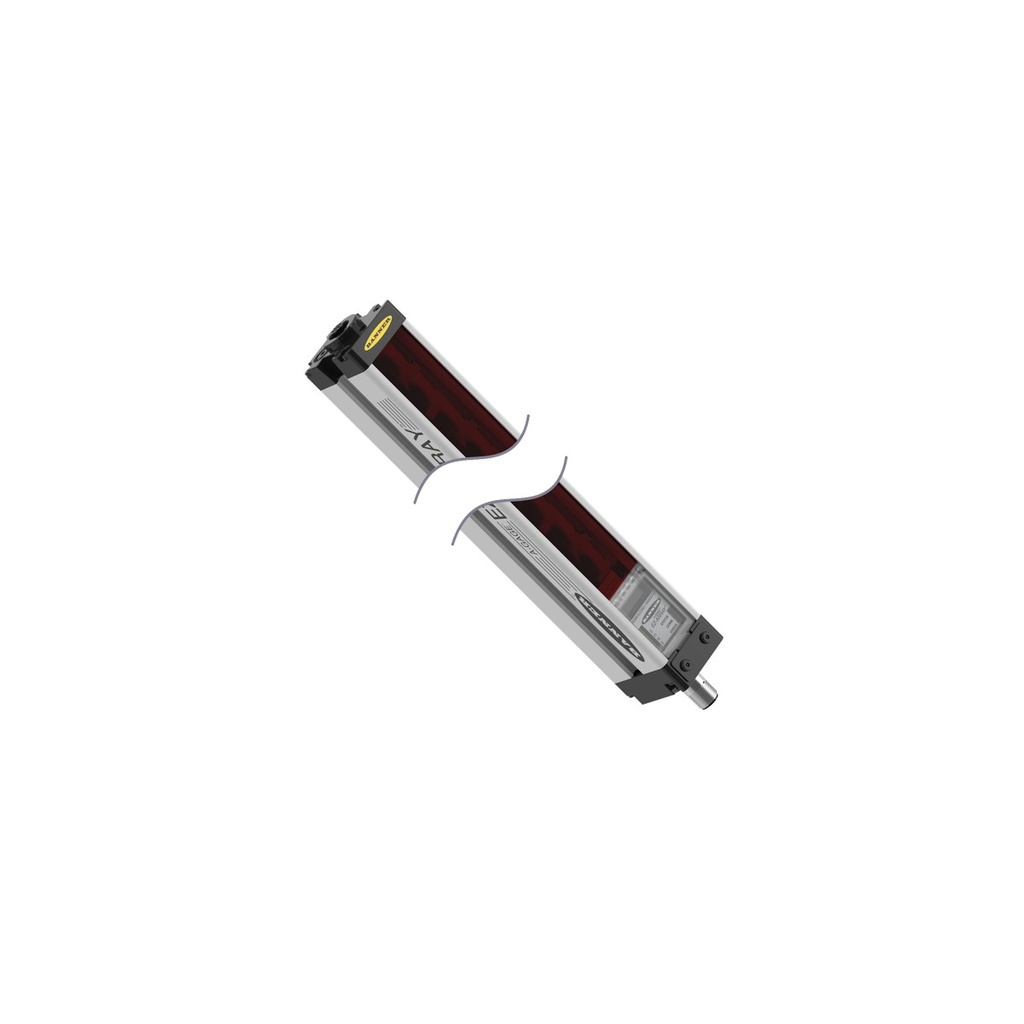

Mērīšanas gaismas aizkari - uztvērējs EA5R1200PIXMODQ, 1200 mm, 5 mm solis, 4-20mA, PNP, Modbus RTU, M12 8 kontakti

EA5R1200PIXMODQ ir Banner EZ-ARRAY mērīšanas gaismas aizkaru uztvērējs ar 1200 mm garu masīvu, kurā ir 240 stari ar 5 mm soli. Kontrolieris ir iebūvēts uztvērējā: tas izvērtē staru stāvokli un nodod objekta pozīciju, augstumu, platumu vai skaitu caur divām analogajām izejām, divām diskrētajām izejām un Modbus RTU.

• Izšķirtspēja: 5 mm tiešajā skenēšanā, 2,5 mm malu skenēšanā; mazākais objekts 5 mm (zema kontrasta režīmā)
• Darba attālums: 400 mm...4 m starp raidītāju un uztvērēju
• Izejas: 2x analogā 4-20 mA, 2x PNP 100 mA, Modbus RTU caur RS485 (līdz 15 mezgliem)
• Barošana: 12-30 V DC, 120 mA pie 24 V
• Korpuss: dabīgi anodēts alumīnijs, akrila lēcas vāks; komplektā gala stiprinājumi un vidējais stiprinājums
• Vide: IP65, -40...+70 °C
• Pieslēgums: M12, 8 kontakti; kabelis jāpasūta atsevišķi

Uztvērēju konfigurē ar sešu pozīciju DIP slēdzi vai ar komplektā iekļauto datora programmatūru; tiešā skenēšana aizņem 2,8...26,5 ms atkarībā no masīva garuma. Tas darbojas ar tāda paša garuma EZ-ARRAY raidītāju, un katrai ierīcei vajadzīgs savs 8 kontaktu M12 kabelis.
