LX3EQ ir Banner LX sērijas gaismas aizkara raidītājs ar 67 mm garu gaismas sietu detaļu noteikšanai. Infrasarkanās LED ir izvietotas ar 9,5 mm soli un tiek ieslēgtas pēc kārtas, tāpēc kopā ar tāda paša garuma LX uztvērēju veidojas krustots staru raksts, kas nosaka arī plānus un šaurus objektus. Sinhronizācijas vads starp raidītāju un uztvērēju nav vajadzīgs.

• Attālums starp raidītāju un uztvērēju: 0,3...2 m (Normal), 0,15...0,6 m (Reduced)
• Izeja: nav, ierīce ir raidītājs
• Barošana: 10...30 V DC, mazāk par 1 W
• Korpuss: alumīnija profils, cinka lējuma gali, akrila lēca; kopgarums 113,4 mm
• Vide: IP65, -20...+70 °C
• Pieslēgums: 150 mm kabelis ar M12 5 kontaktu papa tipa savienotāju

Gaismas aizkaru izmanto detaļu izmešanas kontrolei un iepakojumu noteikšanai uz konveijera, kur objekts var šķērsot staru lauku jebkurā vietā. Darbības diapazonu izvēlas ar pelēko vadu: 5...30 V DC dod Normal, 0...2 V DC dod Reduced diapazonu, un izvēli rāda raidītāja LED indikatori. Zaļais LED deg, kad ir barošana un raidītājs ir darba kārtībā; sarkanais LED deg pie samazinātā diapazona. Raidītājs jākomplektē ar tāda paša garuma un diapazona LX uztvērēju, un ierīce nav paredzēta personāla aizsardzībai.

Atbilst CE un UKCA prasībām; UL reģistrācija E71083, Class 2 barošana, UL Environmental Rating Type 1.

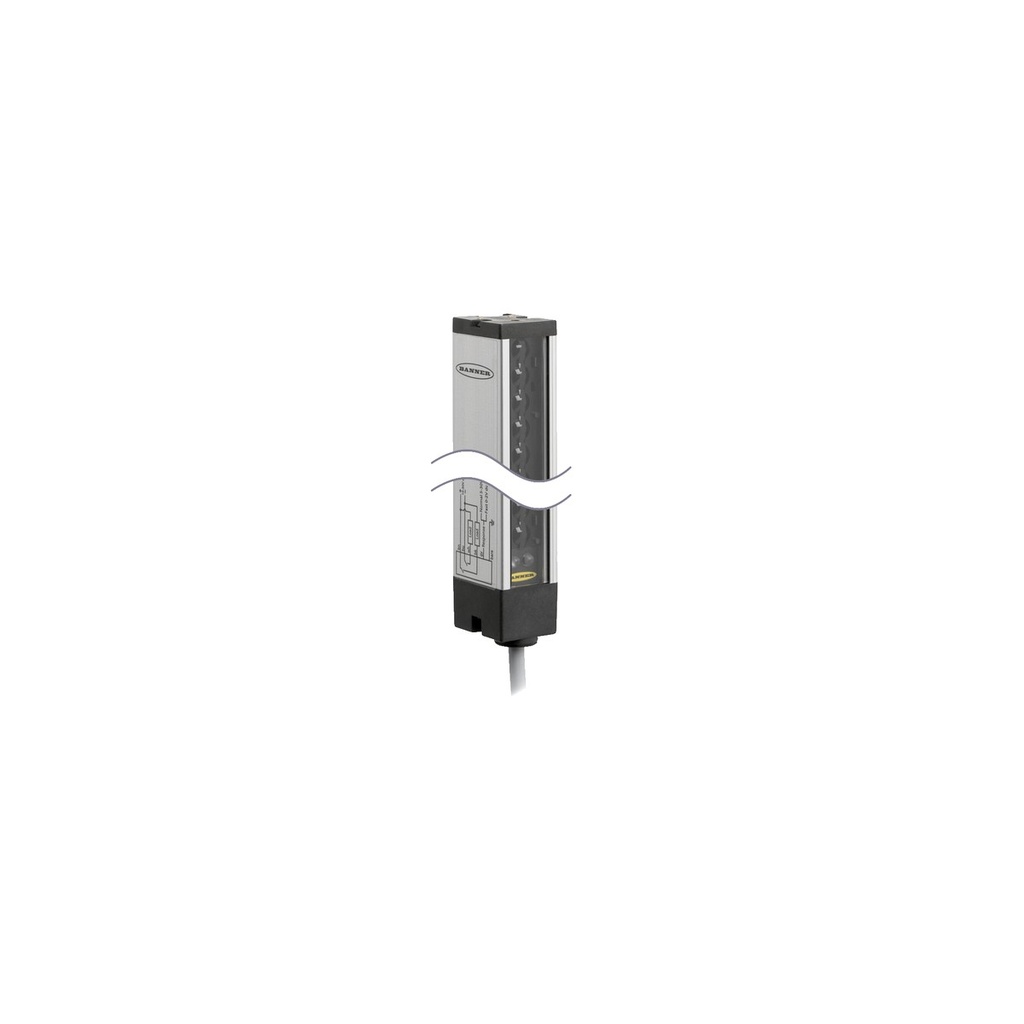

LX3RQ ir Banner LX sērijas gaismas aizkara uztvērējs ar 67 mm garu gaismas sietu detaļu noteikšanai. Fotodiodes ir izvietotas ar 9,5 mm soli un atpazīst katru raidītāja impulsu atsevišķi, tāpēc krustotajā staru rakstā tiek noteikti arī plāni objekti, piemēram, papīra loksne. Standarta diapazonā mazākais nosakāmais objekts ir 9,5 mm diametrā.

• Attālums starp raidītāju un uztvērēju: 0,3...2 m (Normal), 0,15...0,6 m (Reduced)
• Izeja: bipolāra, viena PNP un viena NPN izeja vienlaikus, 125 mA katra, vadoša pie pārtraukta stara
• Reakcijas laiks: 0,8 ms ieslēgšanās, 6 ms izslēgšanās ar 5 ms impulsa pagarinājumu
• Barošana: 10...30 V DC, mazāk par 1 W
• Korpuss: alumīnija profils, cinka lējuma gali, akrila lēca; kopgarums 113,4 mm
• Vide: IP65, -20...+70 °C
• Pieslēgums: 150 mm kabelis ar M12 5 kontaktu papa tipa savienotāju

Uztvērēju izmanto detaļu izmešanas kontrolei un iepakojumu noteikšanai uz konveijera, kur objekts var šķērsot staru lauku jebkurā vietā. Darbības diapazonu izvēlas ar pelēko vadu: 5...30 V DC dod Normal, 0...2 V DC dod Reduced diapazonu. Dzeltenais LED rāda vadošu izeju, divkrāsu LED zaļā krāsā rāda Normal, sarkanā - Reduced diapazonu, bet mirgojoša sarkana gaisma norāda uz uztvērēja aparatūras kļūdu. Labākā izšķirtspēja ir staru lauka vidējos 80 %, uztvērējs jākomplektē ar tāda paša garuma un diapazona LX raidītāju, un ierīce nav paredzēta personāla aizsardzībai.

Atbilst CE un UKCA prasībām; UL reģistrācija E71083, Class 2 barošana, UL Environmental Rating Type 1.

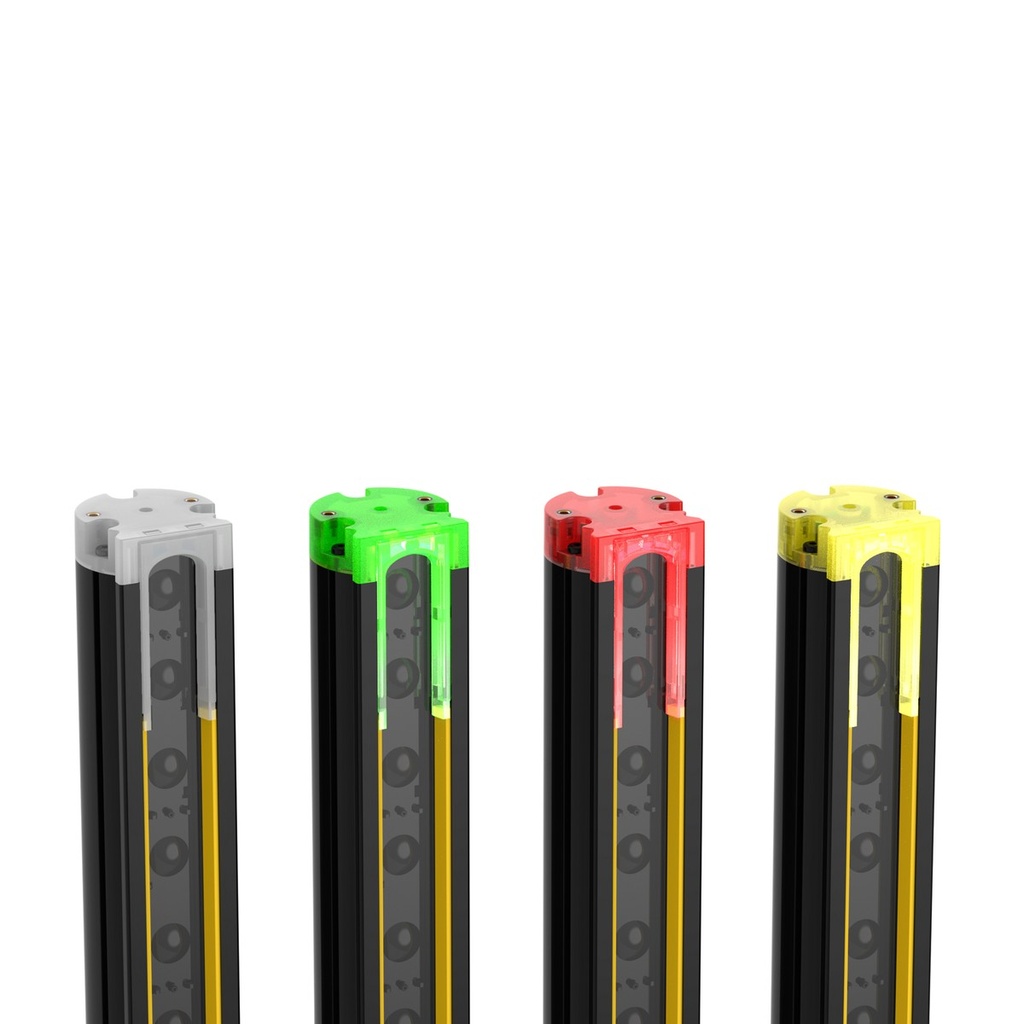

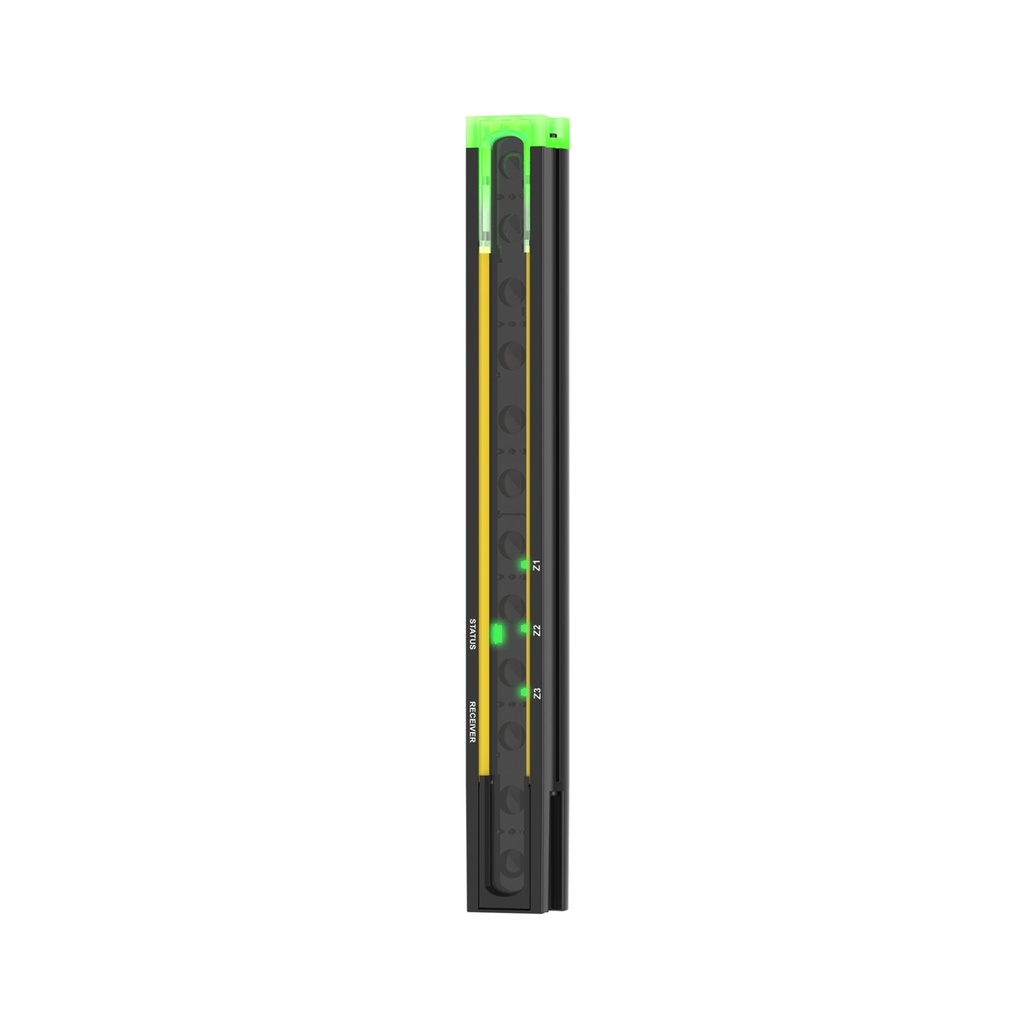

S4BR30-300-S ir Banner EZ-SCREEN S4B sērijas 4. tipa drošības gaismas aizkaru uztvērējs ar 300 mm aizsargājamo zonu un 30 mm izšķirtspēju (rokas aizsardzība). Pārtraucot jebkuru staru, abas OSSD drošības izejas izslēdzas; izgaismotais gala vāciņš no attāluma rāda stāvokli - brīvs, vājš signāls, bloķēts stars vai kļūme.

• Aizsargājamā zona: 300 mm; izšķirtspēja 30 mm; reakcijas laiks 7,5 ms
• Darbības attālums: 0,1...12 m
• Izejas: divas dublētas PNP OSSD drošības izejas, 24 V DC, līdz 0,5 A katra; konfigurējams kontakts vāja signāla izejai vai IO-Link (COM2)
• Barošana: +24 V DC ±15 %, 96 mA (tipiski, bez slodzes)
• Korpuss: anodēts alumīnijs, 38 x 40 mm, gala vāciņi no stikla šķiedras pildīta polikarbonāta
• Vide: IP65, -20...+55 °C, lietošanai telpās
• Pieslēgums: RD (noņemams) savienotājs; 5 vai 8 kontaktu RD kabelis ar M12 jāpasūta atsevišķi

Ar 8 kontaktu RD kabeli uztvērējs pats uzrauga kontaktorus (EDM) un ārējs drošības modulis nav vajadzīgs; ar 5 kontaktu kabeli to pieslēdz drošības relejam, drošības kontrollerim vai drošības PLC. Var ieslēgt samazinātu izšķirtspēju, kas ignorē vienu bloķētu staru, un kaskādē savienot līdz četriem pāriem.

4. tips pēc IEC 61496-1 un -2, 4. kategorija PL e pēc EN ISO 13849-1, SIL3 pēc IEC 61508. MTTFd 287 gadi, PFHd 3,08 × 10⁻⁹ (viens pāris).

S4BE30-300-S ir Banner EZ-SCREEN S4B sērijas 4. tipa drošības gaismas aizkaru raidītājs ar 300 mm aizsargājamo zonu un 30 mm izšķirtspēju (rokas aizsardzība). Tas veido sinhronizētu, modulētu infrasarkano staru (860 nm) rindu visā korpusa garumā, tāpēc abos galos nav nejutīgas zonas.

• Aizsargājamā zona: 300 mm; izšķirtspēja 30 mm; sistēmas reakcijas laiks 7,5 ms
• Darbības attālums: 0,1...12 m
• Indikācija: divkrāsu statusa indikators, divi trīskrāsu skenēšanas koda indikatori
• Barošana: +24 V DC ±15 %, 33 mA (tipiski)
• Korpuss: anodēts alumīnijs, 38 x 40 mm, gala vāciņi no stikla šķiedras pildīta polikarbonāta
• Vide: IP65, -20...+55 °C, lietošanai telpās
• Pieslēgums: RD (noņemams) savienotājs; RD kabelis ar M12 jāpasūta atsevišķi

Raidītājs darbojas tikai pārī ar tāda paša garuma un izšķirtspējas S4B uztvērēju. Skenēšanas kodu (1 vai 2) iestata ar slēdžiem RD kabelī, lai blakus uzstādīti pāri netraucētu viens otram.

4. tips pēc IEC 61496-1 un -2, 4. kategorija PL e pēc EN ISO 13849-1, SIL3 pēc IEC 61508. MTTFd 287 gadi, PFHd 3,08 × 10⁻⁹ (viens pāris).

S4BE14-300-S ir Banner EZ-SCREEN S4B sērijas 4. tipa drošības gaismas aizkaru raidītājs ar 300 mm aizsargājamo zonu un 14 mm izšķirtspēju (pirkstu aizsardzība). Tas veido sinhronizētu, modulētu infrasarkano staru (860 nm) rindu visā korpusa garumā, tāpēc abos galos nav nejutīgas zonas.

• Aizsargājamā zona: 300 mm; izšķirtspēja 14 mm; sistēmas reakcijas laiks 11,5 ms
• Darbības attālums: 0,1...12 m
• Indikācija: divkrāsu statusa indikators, divi trīskrāsu skenēšanas koda indikatori
• Barošana: +24 V DC ±15 %, 33 mA (tipiski)
• Korpuss: anodēts alumīnijs, 38 x 40 mm, gala vāciņi no stikla šķiedras pildīta polikarbonāta
• Vide: IP65, -20...+55 °C, lietošanai telpās
• Pieslēgums: RD (noņemams) savienotājs; RD kabelis ar M12 jāpasūta atsevišķi

Raidītājs darbojas tikai pārī ar tāda paša garuma un izšķirtspējas S4B uztvērēju. Skenēšanas kodu (1 vai 2) iestata ar slēdžiem RD kabelī, lai blakus uzstādīti pāri netraucētu viens otram.

4. tips pēc IEC 61496-1 un -2, 4. kategorija PL e pēc EN ISO 13849-1, SIL3 pēc IEC 61508. MTTFd 289 gadi, PFHd 3,05 × 10⁻⁹ (viens pāris).

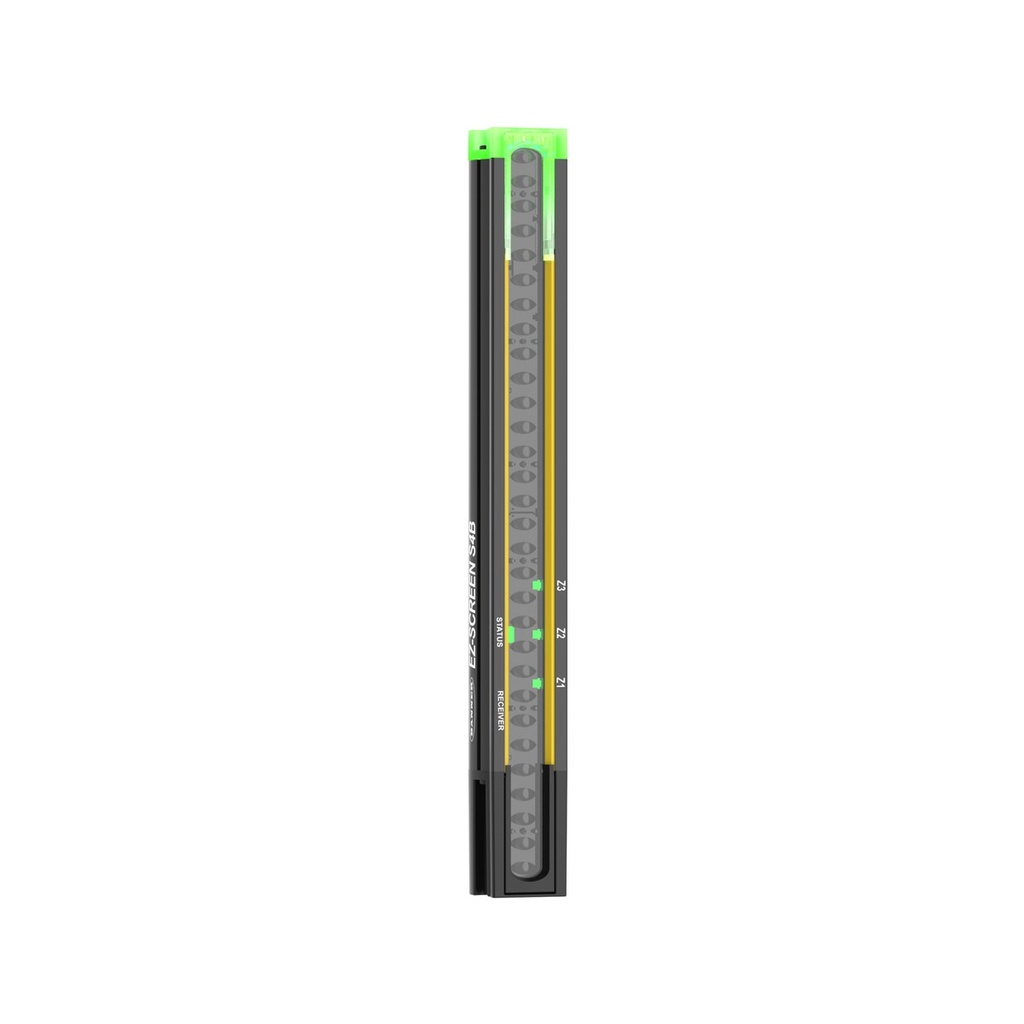

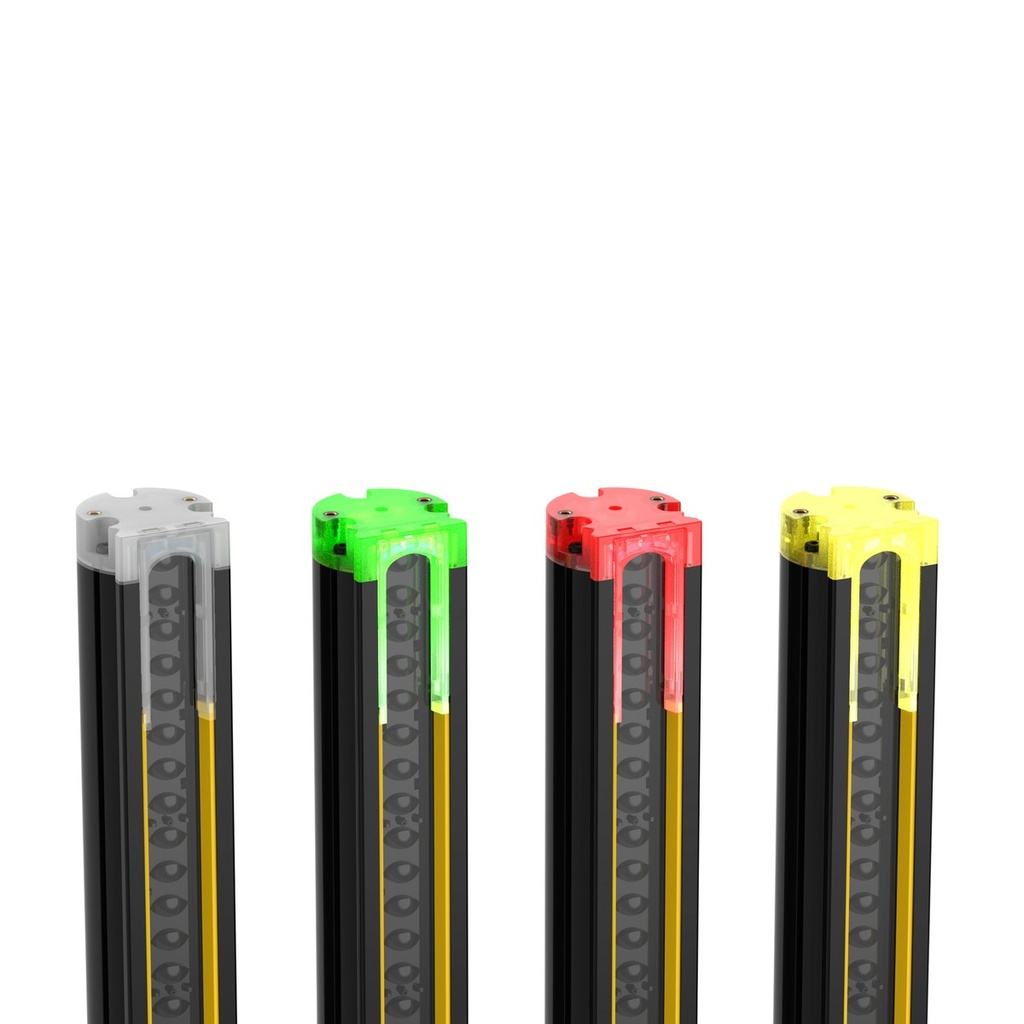

S4BR14-300-S ir Banner EZ-SCREEN S4B sērijas 4. tipa drošības gaismas aizkaru uztvērējs ar 300 mm aizsargājamo zonu un 14 mm izšķirtspēju (pirkstu aizsardzība). Pārtraucot jebkuru staru, abas OSSD drošības izejas izslēdzas; izgaismotais gala vāciņš no attāluma rāda stāvokli - brīvs, vājš signāls, bloķēts stars vai kļūme.

• Aizsargājamā zona: 300 mm; izšķirtspēja 14 mm; reakcijas laiks 11,5 ms
• Darbības attālums: 0,1...12 m
• Izejas: divas dublētas PNP OSSD drošības izejas, 24 V DC, līdz 0,5 A katra; konfigurējams kontakts vāja signāla izejai vai IO-Link (COM2)
• Barošana: +24 V DC ±15 %, 96 mA (tipiski, bez slodzes)
• Korpuss: anodēts alumīnijs, 38 x 40 mm, gala vāciņi no stikla šķiedras pildīta polikarbonāta
• Vide: IP65, -20...+55 °C, lietošanai telpās
• Pieslēgums: RD (noņemams) savienotājs; 5 vai 8 kontaktu RD kabelis ar M12 jāpasūta atsevišķi

Ar 8 kontaktu RD kabeli uztvērējs pats uzrauga kontaktorus (EDM) un ārējs drošības modulis nav vajadzīgs; ar 5 kontaktu kabeli to pieslēdz drošības relejam, drošības kontrollerim vai drošības PLC. Var ieslēgt samazinātu izšķirtspēju, kas ignorē vienu bloķētu staru, un kaskādē savienot līdz četriem pāriem.

4. tips pēc IEC 61496-1 un -2, 4. kategorija PL e pēc EN ISO 13849-1, SIL3 pēc IEC 61508. MTTFd 289 gadi, PFHd 3,05 × 10⁻⁹ (viens pāris).

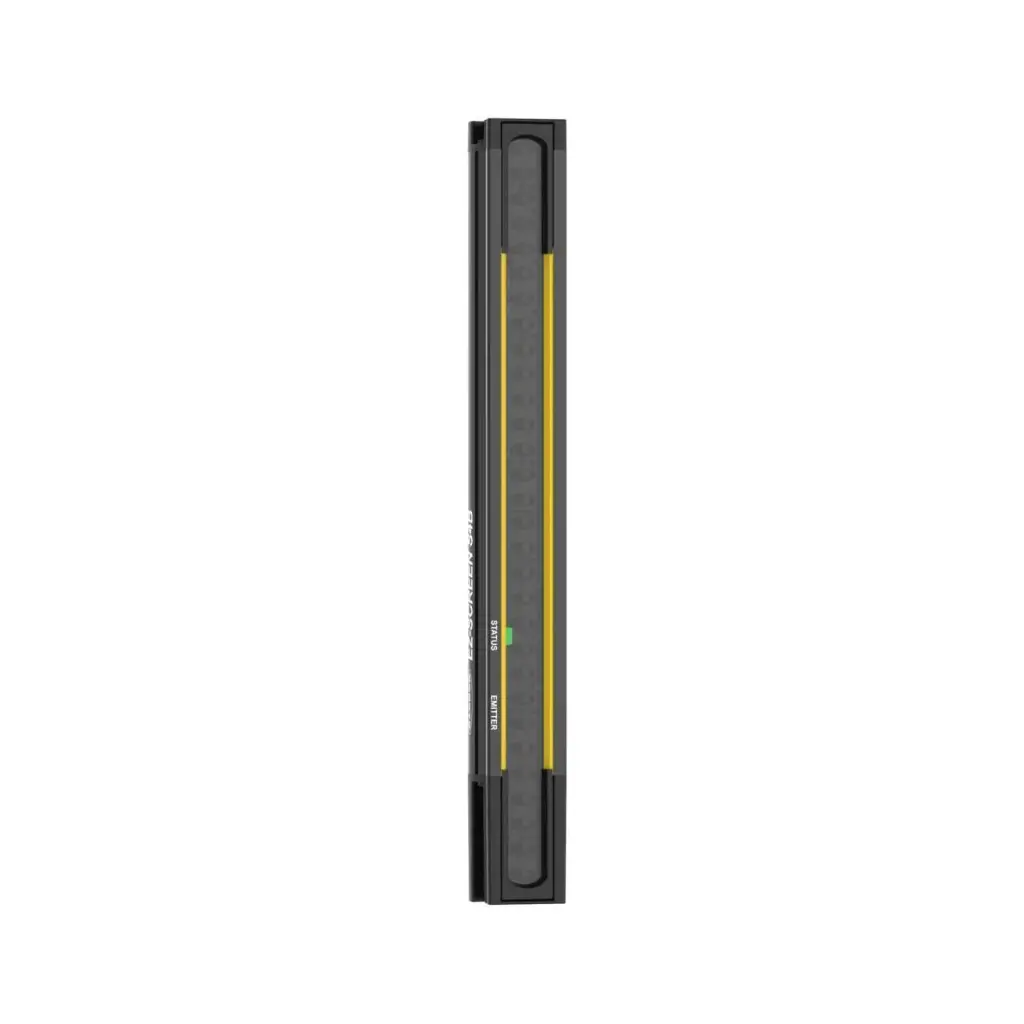

S4BE30-600-S ir Banner EZ-SCREEN S4B sērijas 4. tipa drošības gaismas aizkaru raidītājs ar 600 mm aizsargājamo zonu un 30 mm izšķirtspēju (rokas aizsardzība). Tas veido sinhronizētu, modulētu infrasarkano staru (860 nm) rindu visā korpusa garumā, tāpēc abos galos nav nejutīgas zonas.

• Aizsargājamā zona: 600 mm; izšķirtspēja 30 mm; sistēmas reakcijas laiks 10,0 ms
• Darbības attālums: 0,1...12 m
• Indikācija: divkrāsu statusa indikators, divi trīskrāsu skenēšanas koda indikatori
• Barošana: +24 V DC ±15 %, 33 mA (tipiski)
• Korpuss: anodēts alumīnijs, 38 x 40 mm, gala vāciņi no stikla šķiedras pildīta polikarbonāta
• Vide: IP65, -20...+55 °C, lietošanai telpās
• Pieslēgums: RD (noņemams) savienotājs; RD kabelis ar M12 jāpasūta atsevišķi

Raidītājs darbojas tikai pārī ar tāda paša garuma un izšķirtspējas S4B uztvērēju. Skenēšanas kodu (1 vai 2) iestata ar slēdžiem RD kabelī, lai blakus uzstādīti pāri netraucētu viens otram.

4. tips pēc IEC 61496-1 un -2, 4. kategorija PL e pēc EN ISO 13849-1, SIL3 pēc IEC 61508. MTTFd 287 gadi, PFHd 3,08 × 10⁻⁹ (viens pāris).

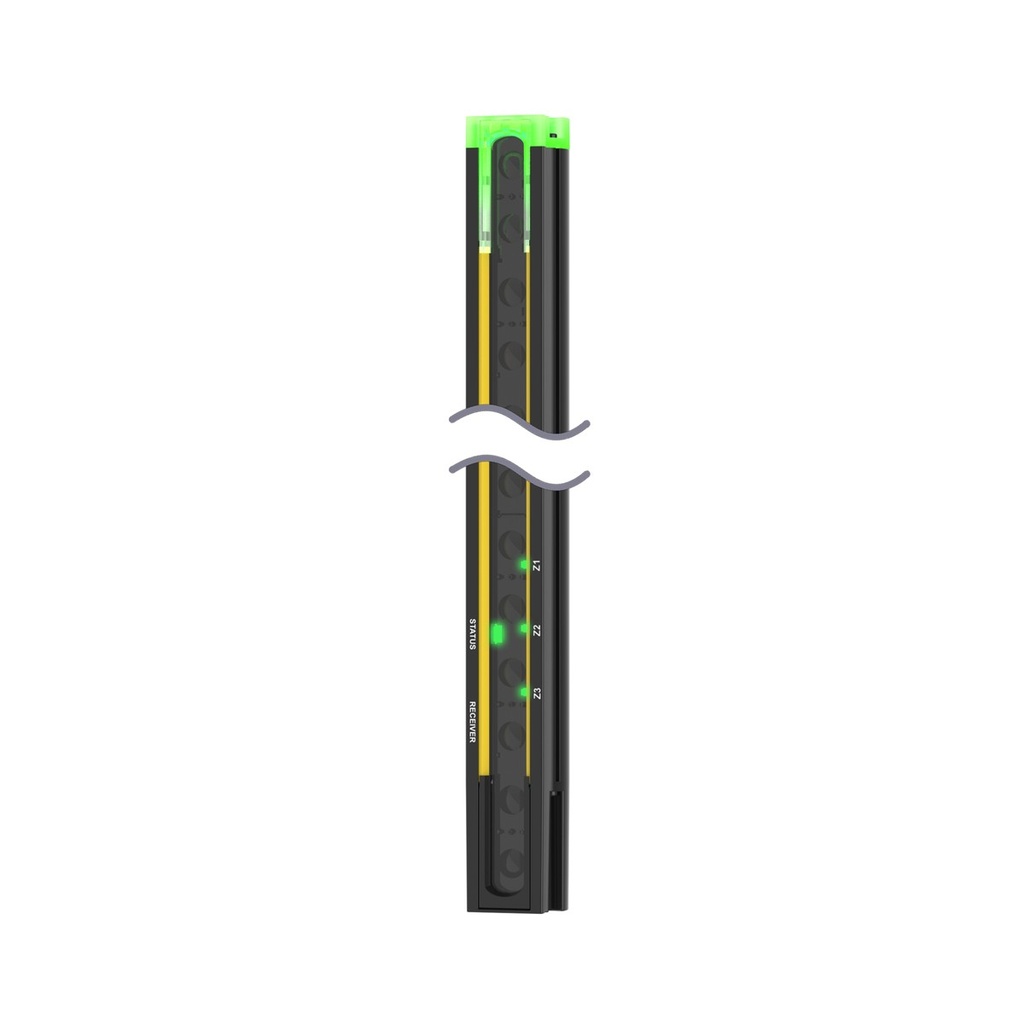

S4BR30-600-S ir Banner EZ-SCREEN S4B sērijas 4. tipa drošības gaismas aizkaru uztvērējs ar 600 mm aizsargājamo zonu un 30 mm izšķirtspēju (rokas aizsardzība). Pārtraucot jebkuru staru, abas OSSD drošības izejas izslēdzas; izgaismotais gala vāciņš no attāluma rāda stāvokli - brīvs, vājš signāls, bloķēts stars vai kļūme.

• Aizsargājamā zona: 600 mm; izšķirtspēja 30 mm; reakcijas laiks 10,0 ms
• Darbības attālums: 0,1...12 m
• Izejas: divas dublētas PNP OSSD drošības izejas, 24 V DC, līdz 0,5 A katra; konfigurējams kontakts vāja signāla izejai vai IO-Link (COM2)
• Barošana: +24 V DC ±15 %, 96 mA (tipiski, bez slodzes)
• Korpuss: anodēts alumīnijs, 38 x 40 mm, gala vāciņi no stikla šķiedras pildīta polikarbonāta
• Vide: IP65, -20...+55 °C, lietošanai telpās
• Pieslēgums: RD (noņemams) savienotājs; 5 vai 8 kontaktu RD kabelis ar M12 jāpasūta atsevišķi

Ar 8 kontaktu RD kabeli uztvērējs pats uzrauga kontaktorus (EDM) un ārējs drošības modulis nav vajadzīgs; ar 5 kontaktu kabeli to pieslēdz drošības relejam, drošības kontrollerim vai drošības PLC. Var ieslēgt samazinātu izšķirtspēju, kas ignorē vienu bloķētu staru, un kaskādē savienot līdz četriem pāriem.

4. tips pēc IEC 61496-1 un -2, 4. kategorija PL e pēc EN ISO 13849-1, SIL3 pēc IEC 61508. MTTFd 287 gadi, PFHd 3,08 × 10⁻⁹ (viens pāris).
