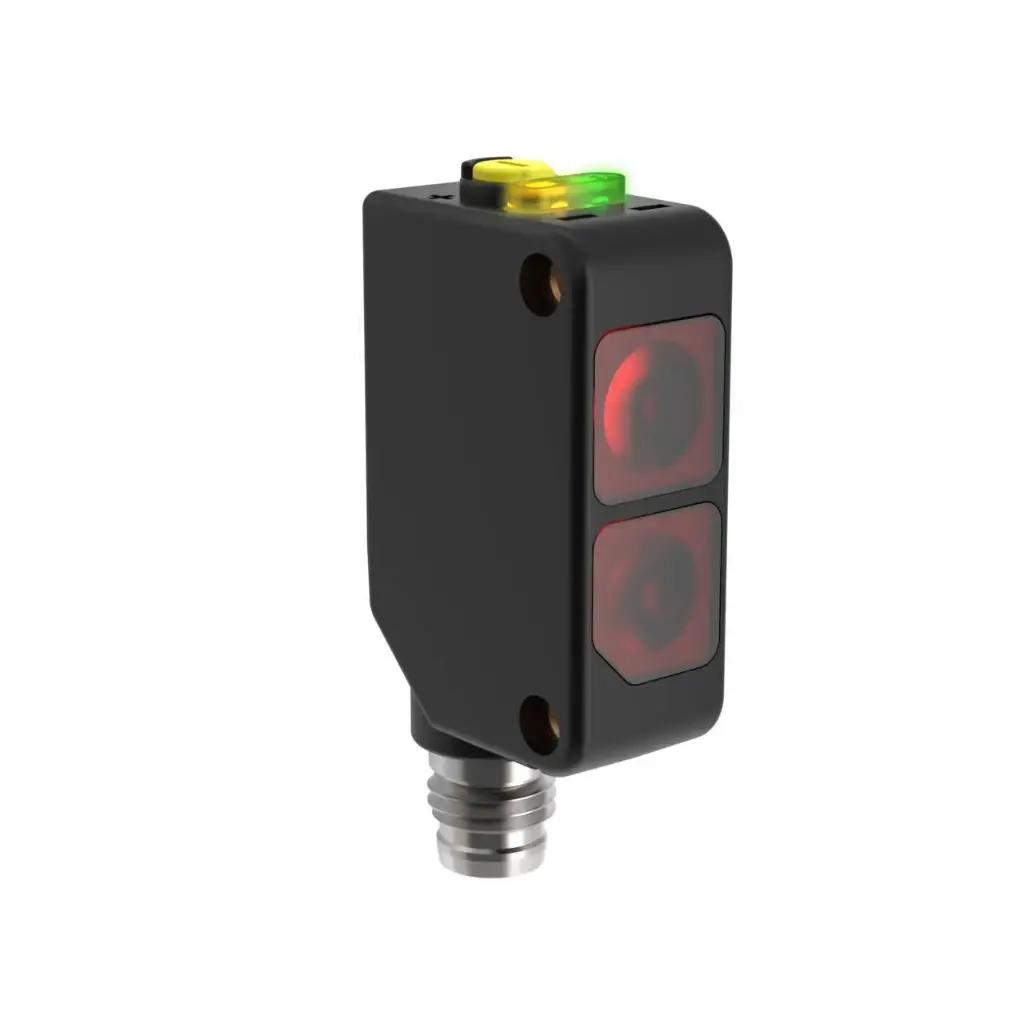

Q20KAF200Q7 ir Banner Q20 sērijas foto sensors ar regulējamu fona slāpēšanu (background suppression) un redzamas sarkanas gaismas (640 nm) staru. Objektus līdz iestatītajai robežai sensors nosaka neatkarīgi no krāsas, bet visu, kas atrodas aiz tās, ignorē.

• Darbības attālums: regulējama robeža 30...200 mm
• Izeja: PNP pārslēgšanas izeja ar IO-Link, 50 mA; IO-Link 38400 bit/s, Smart Sensor Profile, 16 bitu procesa dati
• Reakcijas laiks: 1,7 ms ieslēgšanai, 1,1 ms izslēgšanai; atkārtojamība 130 µs
• Barošana: 10-30 V DC, < 300 mW
• Korpuss: ABS priekšdaļa, kopoliamīda aizmugure, PMMA lēcas, 3 mm stiprinājuma caurumi ik pēc 25,4 mm
• Vide: IP67, -20...+60 °C
• Pieslēgums: iebūvēts M8 papa savienotājs, 4 kontakti

Robežu iestata ar viena apgrieziena potenciometru. Zaļš LED indikators rāda barošanu, dzeltens - uztverto gaismu, un tas mirgo pie nepietiekama signāla. Divus sensorus var uzstādīt blakus bez savstarpējiem traucējumiem. Visi iestatījumi pieejami arī caur IODD failu.

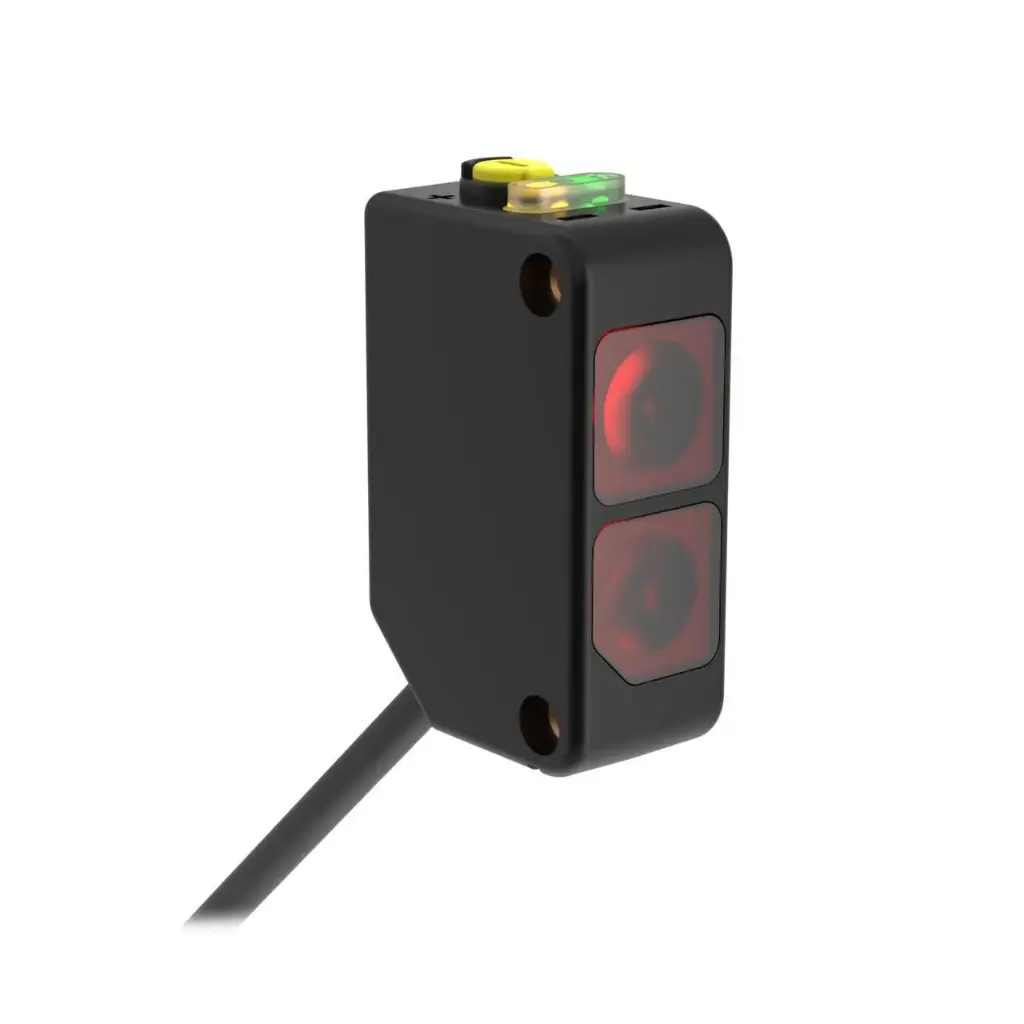

Q20PAF200 ir Banner Q20 sērijas foto sensors ar regulējamu fona slāpēšanu (background suppression) un redzamas sarkanas gaismas (640 nm) staru. Objektus līdz iestatītajai robežai sensors nosaka neatkarīgi no krāsas, bet visu, kas atrodas aiz tās, ignorē.

• Darbības attālums: regulējama robeža 30...200 mm
• Izeja: komplementāras PNP izejas, Light Operate un Dark Operate, kopā 50 mA
• Reakcijas laiks: 1,7 ms ieslēgšanai, 1,1 ms izslēgšanai; atkārtojamība 130 µs
• Barošana: 10-30 V DC, < 300 mW
• Korpuss: ABS priekšdaļa, kopoliamīda aizmugure, PMMA lēcas, 3 mm stiprinājuma caurumi ik pēc 25,4 mm
• Vide: IP67, -20...+60 °C
• Pieslēgums: 2 m PVC kabelis, 4 dzīslas

Robežu iestata ar viena apgrieziena potenciometru. Zaļš LED indikators rāda barošanu, dzeltens - uztverto gaismu, un tas mirgo pie nepietiekama signāla. Divus sensorus var uzstādīt blakus bez savstarpējiem traucējumiem.

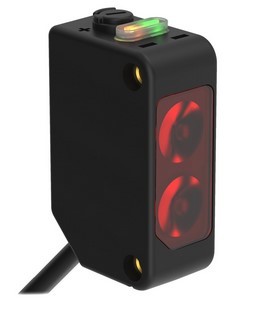

Q20NAF200 ir Banner Q20 sērijas foto sensors ar regulējamu fona slāpēšanu (background suppression) un redzamas sarkanas gaismas (640 nm) staru. Objektus līdz iestatītajai robežai sensors nosaka neatkarīgi no krāsas, bet visu, kas atrodas aiz tās, ignorē.

• Darbības attālums: regulējama robeža 30...200 mm
• Izeja: komplementāras NPN izejas, Light Operate un Dark Operate, kopā 50 mA
• Reakcijas laiks: 1,7 ms ieslēgšanai, 1,1 ms izslēgšanai; atkārtojamība 130 µs
• Barošana: 10-30 V DC, < 300 mW
• Korpuss: ABS priekšdaļa, kopoliamīda aizmugure, PMMA lēcas, 3 mm stiprinājuma caurumi ik pēc 25,4 mm
• Vide: IP67, -20...+60 °C
• Pieslēgums: 2 m PVC kabelis, 4 dzīslas

Robežu iestata ar viena apgrieziena potenciometru. Zaļš LED indikators rāda barošanu, dzeltens - uztverto gaismu, un tas mirgo pie nepietiekama signāla. Divus sensorus var uzstādīt blakus bez savstarpējiem traucējumiem.

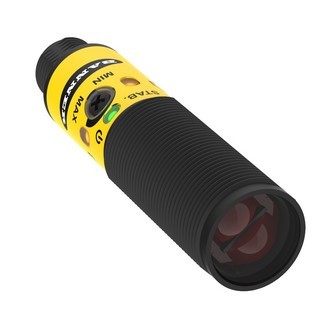

S18-2VNLPC-Q8 ir Banner S18-2 sērijas polarizēts atstarojošā režīma foto sensors 18 mm plastmasas korpusā ar 6 m darbības attālumu līdz BRT-84 atstarotājam. Polarizācijas filtrs neuztver spīdīgu objektu atstaroto gaismu, tāpēc tie pārtrauc staru, nevis darbojas kā atstarotājs.

• Darbības attālums: 6 m ar BRT-84 atstarotāju
• Izeja: komplementāras NPN izejas, Light Operate (melnais vads) un Dark Operate (baltais vads), kopā 100 mA
• Reakcijas laiks: 1,5 ms ieslēgšanai, 0,75 ms izslēgšanai; atkārtojamība 100 µs
• Barošana: 10-30 V DC (10-24 V DC virs +55 °C), 16 mA
• Korpuss: ABS, PMMA logs, M18x1 vītņots cilindrs, PBT uzgriežņi komplektā
• Vide: IP67, -40...+70 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

Nepieciešams atstarotājs, kas jāpasūta atsevišķi. Jutību iestata ar viena apgrieziena potenciometru. Zaļš LED rāda barošanu un mirgo, ja signāls ir nepietiekams; dzeltens LED rāda, ka melnā vada (Light Operate) izeja ir ieslēgta.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc 213B metodes (75 g darbības laikā).

SMBQS12PD ir Banner taisnā leņķa stiprinājums, kas tur sensoru aiz tā priekšējās vītnes caur 13 mm atveri.

• Atvere sensoram: Ø13,0 mm
• Montāža: Ø3,5 mm atvere un 3,5 x 10,6 mm sprauga, atveru centru attālums 14,0 mm
• Materiāls: 16 gauge 300. sērijas nerūsējošais tērauds

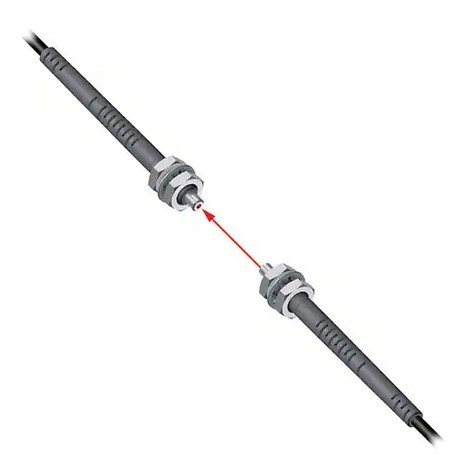

PIT46U ir Banner atsevišķu plastmasas šķiedru pāris pretstatītajam režīmam - viena raidītājam, otra uztvērējam. Galam ir M4 vītne, kas pāriet M2.5 vītnē.

• Darbības attālums: DF-G1 820 mm, D10D 1200 mm, D10B 320 mm, D10A 300 mm
• Šķiedra: Ø1 mm, garums 2 m, bez nobeiguma; piegādā pārī
• Gals: M2.5 un M4 vītne
• Materiāls: akrila (PMMA) serde, melns polietilēna apvalks, niķelēta misiņa gals
• Lieces rādiuss: vismaz 25 mm
• Temperatūra: -30...+70 °C

Vadības gali nav nobeigti, un tos nogriež vajadzīgajā garumā ar komplektā esošo PFC-4 griezēju. Akrila serdi bojā skābes, stipri sārmi un šķīdinātāji; plastmasas šķiedru Banner iesaka tikai sensoriem ar redzamo gaismu.

BRT-51X51BM ir Banner kvadrātveida akrila atstarotājs ar mikroprizmu struktūru foto sensoriem, kas darbojas atstarotāja režīmā. To var pieskrūvēt caur divām spraugām, pieejami arī stiprinājumi.

• Atstarojošā virsma: 51 x 51 mm
• Izmēri: 51 x 61 x 6,2 mm
• Atstarošanas koeficients: 1,5
• Montāža: 2 spraugas, Ø4,6 mm
• Temperatūra: -20...+50 °C

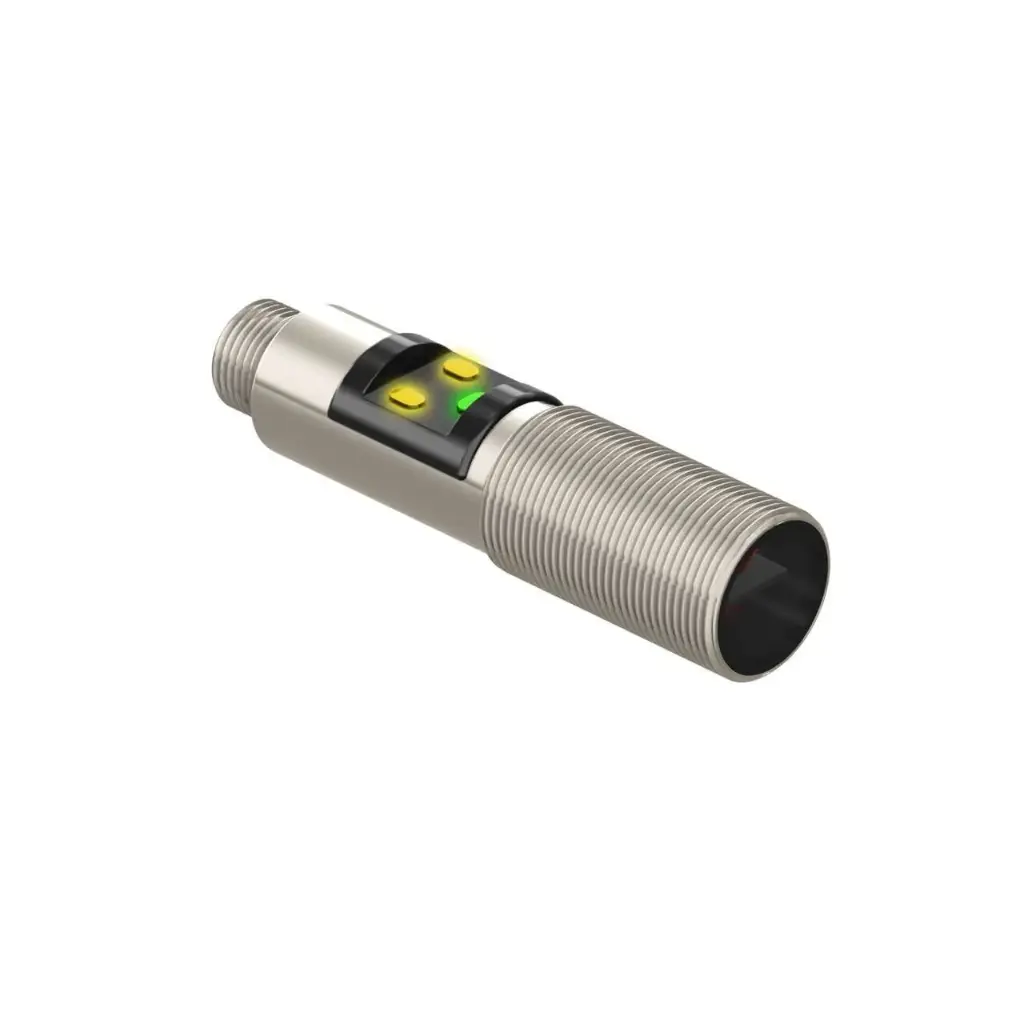

M18-4NAES-Q8 ir Banner M18-4 sērijas raidītājs nerūsējošā tērauda M18 cilindrā, ar redzamas sarkanas gaismas staru un 25 m darbības attālumu ar M18-4 uztvērēju. Raidītāja jaudu iestata ar 250° potenciometru.

• Darbības attālums: 25 m ar M18-4 uztvērēju, efektīvais stars 15,2 mm
• Barošana: 10-30 V DC līdz +55 °C, 10-24 V DC virs tās; 17 mA
• Korpuss: M18 nerūsējošā tērauda (316L) cilindrs, PMMA lodziņš
• Vide: IP67, IP68, IP69K, -40...+70 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

Zaļš LED indikators rāda barošanu.

Vibrācija un trieciens pēc MIL-STD-202F, 201A un 213B metodes. ECOLAB ķīmiskās saderības sertifikāts.

M18-4VPRS-Q8 ir Banner M18-4 sērijas uztvērējs nerūsējošā tērauda M18 cilindrā, ar 25 m darbības attālumu ar M18-4 raidītāju. Jutību iestata ar 250° potenciometru.

• Darbības attālums: 25 m ar M18-4 raidītāju, efektīvais stars 15,2 mm
• Izeja: komplementāra PNP, viena NO un viena NC, kopā 100 mA (50 mA virs +55 °C)
• Reakcijas laiks: 1,5 ms ieslēgšanai, 1,0 ms izslēgšanai; atkārtojamība 170 µs
• Barošana: 10-30 V DC līdz +55 °C, 10-24 V DC virs tās; 8 mA
• Korpuss: M18 nerūsējošā tērauda (316L) cilindrs, PMMA lodziņš
• Vide: IP67, IP68, IP69K, -40...+70 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

Zaļš LED indikators rāda barošanu un mirgo pie nepietiekama signāla; dzelteni LED indikatori rāda, ka izeja ir ieslēgta.

Vibrācija un trieciens pēc MIL-STD-202F, 201A un 213B metodes. ECOLAB ķīmiskās saderības sertifikāts.

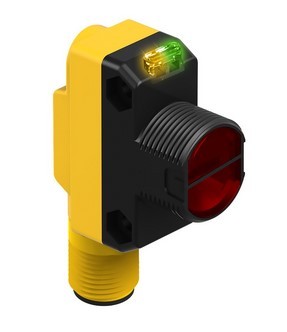

QS18VP6DVSQ8 ir Banner QS18 sērijas difūzā režīma foto sensors ar mazu redzamas sarkanas gaismas (630 nm) punktu. Tas nosaka objektu pēc gaismas, ko objekts atstaro atpakaļ sensorā, un redzamais punkts parāda, kur sensors ir pavērsts.

• Darbības attālums: 250 mm
• Izeja: komplementāras PNP izejas, Light Operate un Dark Operate, 100 mA katra
• Reakcijas laiks: 850 µs ieslēgšanai un izslēgšanai; atkārtojamība 90 µs
• Barošana: 10-30 V DC, < 25 mA
• Korpuss: ABS, 18 mm vītņots priekšgals vai sānu stiprinājums, 3 mm stiprinājumi komplektā
• Vide: IP67, -20...+70 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

Zaļš LED indikators rāda barošanu, dzeltens - uztverto gaismu, un tas mirgo, ja signāla rezerve ir nepietiekama. Jutību iestata ar viena apgrieziena potenciometru.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc IEC 60947-5-2.

Q76E-VP-ZLVC-Q8 ir Banner Q76 sērijas plata stara atstarojošā režīma foto sensors ar redzamas sarkanas gaismas (620 nm) joslu un 0,4-4 m darbības attālumu. Platā josla nosaka neregulāras formas objektu un palešu priekšējo malu, ko viena punkta stars varētu nepamanīt.

• Darbības attālums: 0,4-4 m ar 100 x 100 mm BRT-92X92CB atstarotāju; 3 m ar 40 x 60 mm atstarotāju
• Mazākais objekts: 19 mm pie standarta, 12 mm pie paaugstinātas, 8 mm pie precīzi pieregulētas jutības
• Izeja: komplementāras PNP izejas, Light Operate un Dark Operate; reakcijas laiks 2 ms, 250 Hz
• Barošana: 10-30 V DC
• Korpuss: PC-PBT, PMMA lēcas vāks
• Vide: IP67, IP69, -40...+60 °C, ECOLAB sertificēts
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

Standarta jutībā sensors pārslēdzas, kad aizsegti 28 % joslas, un der necaurspīdīgiem objektiem; paaugstinātā jutībā tas pārslēdzas pie 18 % - traukiem ar atverēm, plēvei un caurspīdīgiem objektiem. Jutību un Light/Dark Operate iestata ar vienu iemācīšanas pogu. Atstarotājam jābūt vismaz 50 mm platam un 30 mm augstam.

OR18.GP-PV1T.7BO ir Baumer M18 difūzais foto sensors ar fona apslāpēšanu (background suppression), kas nosaka objektus 20...200 mm attālumā un ignorē visu, kas atrodas aiz iestatītā attāluma. Pārslēgšanās attālumu iestata ar qTeach, nevis potenciometru, tāpēc iestatījums ir atkārtojams un vibrācija to nemaina. Mazs PinPoint LED gaismas punkts ļauj noteikt sīkas detaļas.

• Pārslēgšanās attālums: 20...200 mm, regulējams 45...200 mm; sarkana PinPoint LED gaisma 630 nm
• Izeja: PNP komplementāra (NO un NC vienlaicīgi), maks. 100 mA; reakcijas laiks < 0,49 ms
• Barošana: 10...30 V DC, maks. 45 mA
• Korpuss: M18 x 1 vītne, garums 65 mm, niķelēts misiņš, PA lēca
• Vide: IP67; -25...+60 °C
• Pieslēgums: M12 4-pin konektors

Izmanto objektu klātbūtnes noteikšanai uz konveijeriem un montāžas stacijās, kur tuvu aiz objekta atrodas iekārtas rāmis vai siena. Abas izejas ir pieejamas vienā konektorā (melnais un baltais vads), tāpēc viens sensors kontrollerim dod gan Light Operate, gan Dark Operate signālu. Zaļais LED indikators rāda barošanu, dzeltenais - izejas stāvokli.

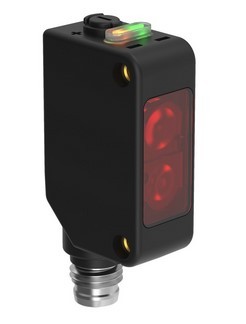

Q20NLPQ7 ir Banner Q20 sērijas polarizēts atstarojošā režīma foto sensors ar redzamas sarkanas gaismas (645 nm) staru un 4 m darbības attālumu ar BRT-84 atstarotāju. Polarizācijas filtrs ļauj noteikt arī spīdīgus objektus, kas nepolarizētu staru atstarotu atpakaļ sensorā.

• Darbības attālums: 4 m ar BRT-84 atstarotāju
• Izeja: NPN, komplementāras Light Operate un Dark Operate izejas, 100 mA
• Reakcijas laiks: 850 µs ieslēgšanai un izslēgšanai; atkārtojamība 90 µs
• Barošana: 10-30 V DC, < 18 mA
• Korpuss: ABS, PMMA lēcas
• Vide: IP67, -20...+60 °C
• Pieslēgums: iebūvēts M8 papa savienotājs, 4 kontakti

Zaļš LED indikators rāda barošanu, dzeltens - izejas stāvokli, un tas mirgo, ja signāla rezerve ir nepietiekama. Jutību iestata ar viena apgrieziena potenciometru.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc IEC 60947-5-2.

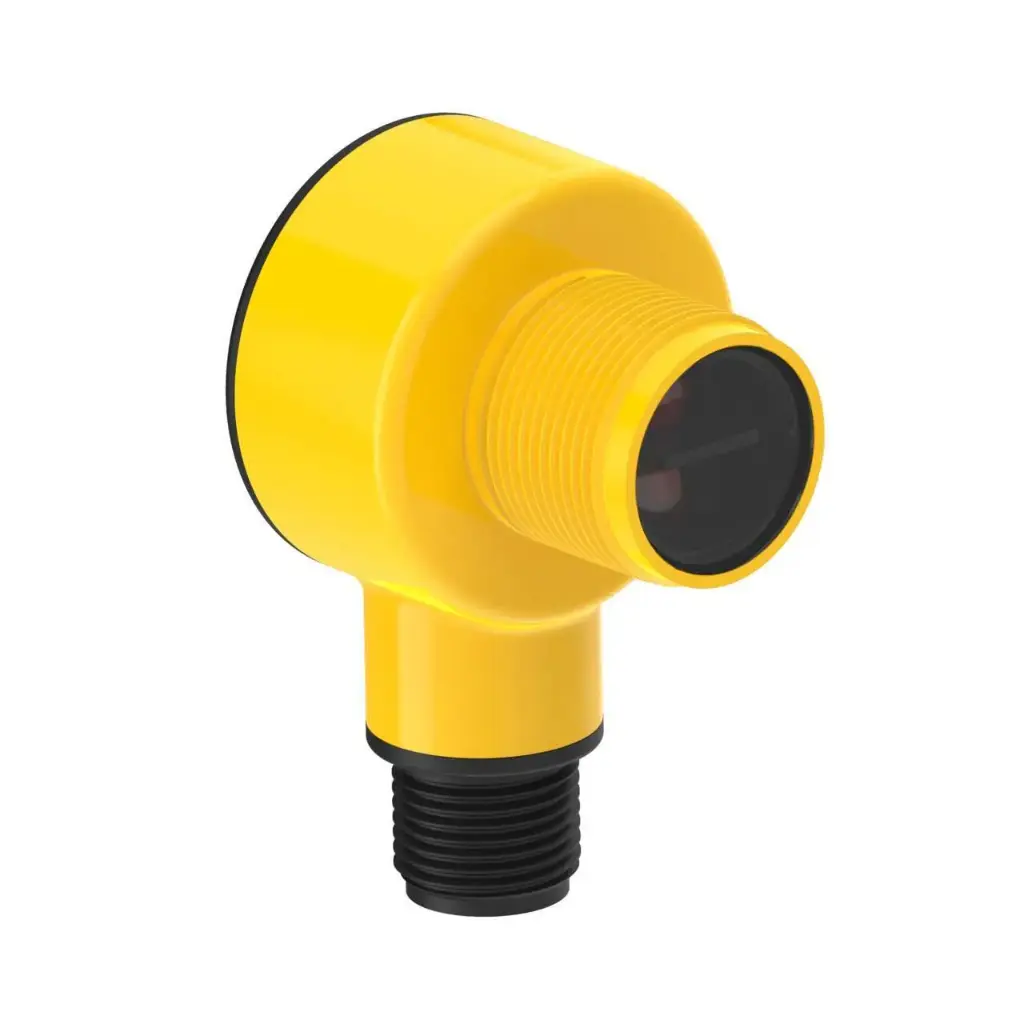

T18-2VPDL-Q8 ir Banner T18-2 sērijas difūzais sensors ar redzama sarkana gaismu, kas nosaka objektus pēc to atstarotās gaismas. Taisnleņķa korpusam ar 18 mm vītni elektronika ir iekapsulēta epoksīda sveķos un ārējās daļas ir no pārtikai piemērotas plastmasas, tāpēc sensors paredzēts mitrām un mazgājamām zonām. Jutību iestata ar viena apgrieziena potenciometru.

• Pārslēgšanās attālums: 750 mm
• Izeja: komplementāra PNP (NO un NC), kopā 100 mA līdz +55 °C; reakcijas laiks 1,5 ms / 0,75 ms (ieslēgšana / izslēgšana)
• Barošana: 10-30 V DC (virs +55 °C 10-24 V DC), < 16 mA
• Korpuss: taisnleņķa, 18 mm vītne, PBT poliesters, PMMA lodziņš
• Vide: IP67, IP68, IP69K, -40...+70 °C; ECOLAB ķīmiskās saderības sertifikāts
• Pieslēgums: M12 papa savienotājs, 4 kontakti

Vibrācija pēc MIL-STD-202G 201A metodes, trieciens pēc 213B metodes (75 g darbības laikā).

QS18VP6R W/30 ir Banner QS18 sērijas foto sensora uztvērējs. Tas pārslēdzas, kad objekts pārtrauc staru no atsevišķa QS186E raidītāja līdz 20 m attālumā.

• Darbības attālums: 20 m ar QS186E raidītāju, efektīvais stars 13 mm
• Izeja: komplementāras PNP izejas, Light Operate un Dark Operate, 100 mA katra
• Reakcijas laiks: 750 µs ieslēgšanai, 375 µs izslēgšanai; atkārtojamība 100 µs
• Barošana: 10-30 V DC, < 25 mA
• Korpuss: ABS, 18 mm vītņots priekšgals vai sānu stiprinājums, 3 mm stiprinājumi komplektā
• Vide: IP67, -20...+70 °C
• Pieslēgums: 9 m PVC kabelis, 4 dzīslas

Darbojas kopā ar QS186E raidītāju, kas jāpasūta atsevišķi. Zaļš LED indikators rāda barošanu, dzeltens - uztverto gaismu, un tas mirgo, ja signāla rezerve ir nepietiekama.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc IEC 60947-5-2.

QS186E W/30 ir Banner QS18 sērijas foto sensora raidītājs. Tas sūta infrasarkanās gaismas (940 nm) staru uz atsevišķu QS18 uztvērēju līdz 20 m attālumā, un objekts tiek noteikts, kad tas pārtrauc staru.

• Darbības attālums: 20 m ar QS18 uztvērēju, efektīvais stars 13 mm
• Izeja: nav (raidītājs)
• Barošana: 10-30 V DC, < 25 mA
• Korpuss: ABS, 18 mm vītņots priekšgals vai sānu stiprinājums, 3 mm stiprinājumi komplektā
• Vide: IP67, -20...+70 °C
• Pieslēgums: 9 m PVC kabelis, 2 dzīslas

Raidītājam nav izejas, un tas darbojas tikai kopā ar QS18VP6R vai QS18VN6R uztvērēju, kas jāpasūta atsevišķi. Zaļš LED indikators rāda barošanu.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc IEC 60947-5-2.

T18-2NAES-Q8 ir Banner T18-2 sērijas pretstatītā režīma raidītājs ar redzama sarkana gaismu, ko izmanto kopā ar T18-2 uztvērēju. Taisnleņķa korpusam ar 18 mm vītni elektronika ir iekapsulēta epoksīda sveķos un ārējās daļas ir no pārtikai piemērotas plastmasas, tāpēc sensors paredzēts mitrām un mazgājamām zonām. Jutību iestata ar viena apgrieziena potenciometru.

• Pārslēgšanās attālums: 25 m ar T18-2 uztvērēju
• Gaismas avots: redzama sarkana gaisma, LED
• Barošana: 10-30 V DC (virs +55 °C 10-24 V DC), < 16 mA
• Korpuss: taisnleņķa, 18 mm vītne, PBT poliesters, PMMA lodziņš
• Vide: IP67, IP68, IP69K, -40...+70 °C; ECOLAB ķīmiskās saderības sertifikāts
• Pieslēgums: M12 papa savienotājs, 4 kontakti

Vibrācija pēc MIL-STD-202G 201A metodes, trieciens pēc 213B metodes (75 g darbības laikā).

OR18W.TI-ZZZP.9VO ir Baumer OR18W caurstarojošā sensoru pāra raidītājs washdown izpildījumā - nerūsējošā tērauda 1.4404 (V4A) korpusā ar IP 67/69K aizsardzību. Tam nav pārslēdzošās izejas: tas tikai raida infrasarkano staru, bet objektu nosaka attiecīgais OR18W uztvērējs.

• Korpuss: nerūsējošais tērauds 1.4404 (V4A), M18 x 1 vītne, garums 67,2 mm, PMMA lēca
• Vide: IP 67/69K; -25...+55 °C
• Darbības attālums: 13 m faktiskais (nominālais 20 m), pulsējoša infrasarkanā diode 880 nm
• Starojuma jauda: regulējama ar 270° potenciometru
• Barošana: 12...30 V DC, maks. 40 mA
• Pieslēgums: M12 4 kontaktu konektors

2. un 4. kontakts (baltais un melnais vads) ir ON/OFF ieejas, tāpēc staru var izslēgt no kontrollera, nepārtraucot barošanu - tas noder, ja divi pāri ir vērsti viens pret otru un jādarbina pamīšus. Zaļais LED indikators rāda, ka raidītājam ir pievadīta barošana. Uztvērējs jāpasūta atsevišķi.

OR18W.EI-PW1P.9VO ir Baumer OR18W caurstarojošā sensoru pāra uztvērējs washdown izpildījumā - nerūsējošā tērauda 1.4404 (V4A) korpusā ar IP 67/69K aizsardzību. Tas pārslēdzas, kad tiek pārtraukts attiecīgā OR18W raidītāja stars, tāpēc raidītājs jāpasūta kopā ar uztvērēju.

• Korpuss: nerūsējošais tērauds 1.4404 (V4A), M18 x 1 vītne, garums 67,2 mm, PMMA lēca
• Vide: IP 67/69K; -25...+55 °C
• Darbības attālums: 13 m faktiskais (nominālais 20 m)
• Izeja: PNP, < 100 mA, Light/Dark Operate; reakcijas laiks < 2 ms
• Barošana: 12...30 V DC, maks. 40 mA
• Pieslēgums: M12 4 kontaktu konektors

Caurstarojošs sensoru pāris saglabā darbības attālumu arī uz slapjiem, tumšiem vai vāji atstarojošiem objektiem, un tieši tāpēc to izvēlas mazgājamās līnijās, kurās mazgāšanas ūdens piesārņotu atstarotāju. Jutību iestata uz uztvērēja ar 270° potenciometru, bet 2. kontakts (baltais vads) ir vadības ieeja. Zaļais LED indikators rāda stara salāgojumu un lēcas piesārņojumu, dzeltenais - izejas stāvokli.

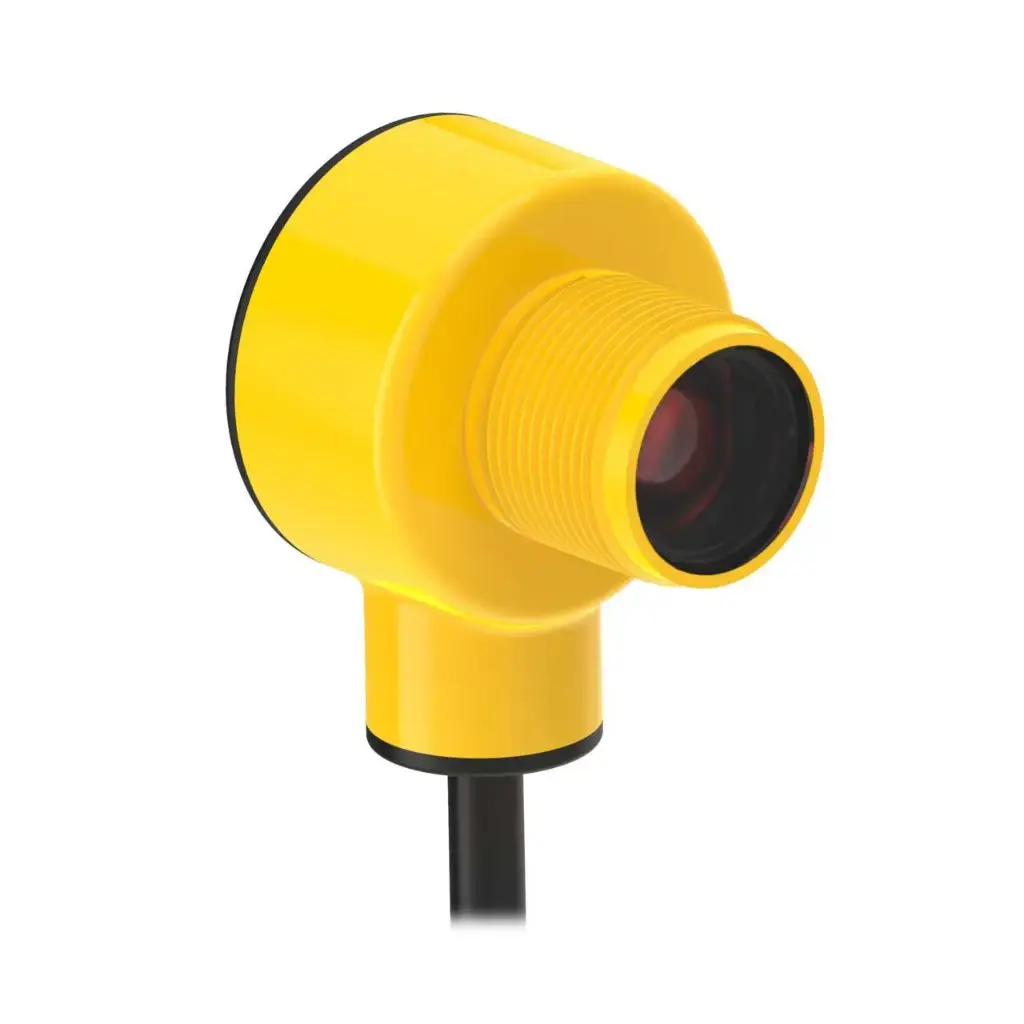

T18-2NAEL-2M ir Banner T18-2 sērijas pretstatītā režīma raidītājs ar redzama sarkana gaismu, ko izmanto kopā ar T18-2 uztvērēju. Taisnleņķa korpusam ar 18 mm vītni elektronika ir iekapsulēta epoksīda sveķos un ārējās daļas ir no pārtikai piemērotas plastmasas, tāpēc sensors paredzēts mitrām un mazgājamām zonām.

• Pārslēgšanās attālums: 25 m ar T18-2 uztvērēju
• Gaismas avots: redzama sarkana gaisma, LED
• Barošana: 10-30 V DC (virs +55 °C 10-24 V DC), < 16 mA
• Korpuss: taisnleņķa, 18 mm vītne, PBT poliesters, PMMA lodziņš
• Vide: IP67, IP68, IP69K, -40...+70 °C; ECOLAB ķīmiskās saderības sertifikāts
• Pieslēgums: 2 m PVC kabelis

Vibrācija pēc MIL-STD-202G 201A metodes, trieciens pēc 213B metodes (75 g darbības laikā).

T18-2VPRL-2M ir Banner T18-2 sērijas pretstatītā režīma uztvērējs, ko izmanto kopā ar T18-2 raidītāju. Taisnleņķa korpusam ar 18 mm vītni elektronika ir iekapsulēta epoksīda sveķos un ārējās daļas ir no pārtikai piemērotas plastmasas, tāpēc sensors paredzēts mitrām un mazgājamām zonām.

• Pārslēgšanās attālums: 25 m ar T18-2 raidītāju
• Izeja: komplementāra PNP (NO un NC), kopā 100 mA līdz +55 °C; reakcijas laiks 1,5 ms / 1 ms (ieslēgšana / izslēgšana)
• Barošana: 10-30 V DC (virs +55 °C 10-24 V DC), < 16 mA
• Korpuss: taisnleņķa, 18 mm vītne, PBT poliesters, PMMA lodziņš
• Vide: IP67, IP68, IP69K, -40...+70 °C; ECOLAB ķīmiskās saderības sertifikāts
• Pieslēgums: 2 m PVC kabelis

Vibrācija pēc MIL-STD-202G 201A metodes, trieciens pēc 213B metodes (75 g darbības laikā).

T18-2NAEL-Q8 ir Banner T18-2 sērijas pretstatītā režīma raidītājs ar redzama sarkana gaismu, ko izmanto kopā ar T18-2 uztvērēju. Taisnleņķa korpusam ar 18 mm vītni elektronika ir iekapsulēta epoksīda sveķos un ārējās daļas ir no pārtikai piemērotas plastmasas, tāpēc sensors paredzēts mitrām un mazgājamām zonām.

• Pārslēgšanās attālums: 25 m ar T18-2 uztvērēju
• Gaismas avots: redzama sarkana gaisma, LED
• Barošana: 10-30 V DC (virs +55 °C 10-24 V DC), < 16 mA
• Korpuss: taisnleņķa, 18 mm vītne, PBT poliesters, PMMA lodziņš
• Vide: IP67, IP68, IP69K, -40...+70 °C; ECOLAB ķīmiskās saderības sertifikāts
• Pieslēgums: M12 papa savienotājs, 4 kontakti

Vibrācija pēc MIL-STD-202G 201A metodes, trieciens pēc 213B metodes (75 g darbības laikā).

OT500.GL-PLPVB.72F ir Baumer OT500 sērijas fona nomākšanas (background suppression) foto sensors ar gaismas izplatīšanās laika mērīšanas principu un 150...2500 mm pārslēgšanās attālumu. Sarkanā lāzera diode (680 nm, 1. lāzera klase) veido punktveida staru ar fokusu 1500 mm attālumā, un pārslēgšanās notiek pēc izmērītā attāluma, nevis pēc atstarotās gaismas daudzuma.

• Pārslēgšanās attālums: 150...2500 mm (Tw), iestatāms ar qTeach vai ārēju mācīšanās vadu
• Izeja: PNP, komplementāra (Light operate), izejas strāva 50 mA
• Atkārtojamība: ≤ 1200...4300 µm, linearitātes kļūda ± 10 mm
• Barošana: 12...30 V DC, patēriņš maks. 60 mA
• Korpuss: plastmasa (ASA, PMMA), 18 x 45 x 32 mm, PMMA optikas logs
• Vide: IP 67, -20...+50 °C
• Pieslēgums: M12 konektors, 5 kontakti

Komplementārā izeja vienlaikus dod NO un NC signālu, tāpēc darbības režīms nav jāizvēlas pirms uzstādīšanas. Mācīšanos var veikt gan ar qTeach uz korpusa, gan ar ārēju vadu, kas ļauj pārslēgšanās attālumu pārmācīt no vadības skapja. Savstarpējās ietekmes nomākšana ļauj vairākus sensorus uzstādīt blakus.

Vibrācijas un triecienizturība pārbaudīta pēc IEC 60068-2-6:2008 (10 g, 10...2000 Hz) un IEC 60068-2-27:2009 (50 g / 11 ms).

PRO-KIT ir Banner komplekts Pro sērijas gaismekļu un atsevišķu sensoru konfigurēšanai no datora ar Pro Editor programmatūru. Tas vajadzīgs tikai sākotnējai konfigurēšanai, ierīces darbībai iekārtā tas nav nepieciešams.

• Komplektā: pārveidotāja kabelis, sadalītājs un barošanas avots
• Programmatūra: Banner Pro Editor
• Der: Banner Pro sērijas gaismekļi un atsevišķi sensori

Atbilst CE un UKCA prasībām.

OT300.GL-GLZZJ.72N ir Baumer OT300 sērijas fona nomākšanas (background suppression) foto sensors miniatūrā korpusā ar gaismas izplatīšanās laika mērīšanas principu un 100...1800 mm pārslēgšanās attālumu. Sarkanā lāzera diode (680 nm, 1. lāzera klase) ar fokusu 700 mm attālumā veido šauru punktveida staru, un izmērītā attāluma vērtība ir pieejama pa IO-Link.

• Pārslēgšanās attālums: 100...1800 mm (Tw), iestatāms ar mācīšanos vai IO-Link
• Izeja: push-pull (PNP/NPN) un IO-Link V1.1.3, Class A, Light operate, pārslēdzams
• Atkārtojamība: ≤ 1400...5500 µm, linearitātes kļūda ± 10 mm
• Barošana: 12...30 V DC, patēriņš maks. 60 mA
• Korpuss: plastmasa (ASA, PMMA), 12,9 x 32,3 x 23 mm
• Vide: IP 67, -20...+50 °C
• Pieslēgums: M8 konektors, 4 kontakti

Atbildes laiks izvēlams pa IO-Link: < 4 ms High Speed, < 8 ms Standard un < 50 ms Long Range režīmā, tāpēc viens un tas pats sensors der gan ātrai šķirošanas līnijai, gan tālākam attālumam ar vāju atstarojumu. Pa IO-Link nolasāmi arī darbības stundu, ieslēgšanas ciklu, barošanas sprieguma un ierīces temperatūras dati.

Vibrācijas un triecienizturība pārbaudīta pēc IEC 60068-2-6:2008 (10 g, 10...2000 Hz) un IEC 60068-2-27:2009 (50 g / 11 ms).

O200.SL.T-GW1J.72NV/F160_H006 ir Baumer O200 sērijas miniatūra SmartReflect gaismas barjera, kas noregulēta caurspīdīgiem objektiem. Barjeru tā izveido starp sevi un nekustīgu iekārtas virsmu, tāpēc pretī nav jāmontē atstarotājs, un objektu tā nosaka pēc 5% signāla novājinājuma, ko rada arī dzidra pudele vai plēve.

• Fona pozīcija Sde: 15...180 mm, iemācāma; skenēšanas diapazons 90%...85% Sde
• Noteikšana: minimālais signāla novājinājums 5%, fokuss 160 mm
• Izeja: push-pull, light/dark operate, 50 mA
• Sakari: IO-Link V1.1, porta klase A, 230,4 kBaud, cikls ≥ 0,6 ms
• Barošana: 10...30 VDC, tipiski 10 mA pie 24 VDC; reakcijas laiks < 0,25 ms High Speed režīmā
• Korpuss: taisnstūra 8 x 25,1 x 15,8 mm, ASA plastmasa, PMMA optika, M3 nerūsējošā tērauda vītņotās čaulas; lāzera klase 1, 680 nm
• Vide: IP 67, -20...+50 °C; pieslēgums M8 4 kontaktu konektors ar 200 mm izvadu

Sensoru lieto pildīšanas un etiķetēšanas līnijās PET pudelēm, stikla traukiem, dzidrai plēvei un blisteriem, kā arī tur, kur pretējā pusē nav vietas vai stiprinājuma atstarotājam. Background tracking kompensē optikas piesārņojumu un lēnas atsauces virsmas izmaiņas, tāpēc slieksnis paliek lietojams starp tīrīšanas reizēm; kompensācija un pārslēgšanās punkts ir nolasāmi un iestatāmi arī pa IO-Link.

O200.GL-GW1J.72NV/F040_H006 ir Baumer O200 sērijas miniatūrs background suppression sensors ar fokusētu lāzera staru, kas savelkas 40 mm attālumā un tur izšķir 0,05 mm objektus. Pārslēgšanās punktu, histerēzi, laika filtrus un skaitītāju iestata ar qTeach, line teach vai pa IO-Link V1.1, un tā pati saskarne atdod 16 bitu attāluma mērījumu, signāla rezervi, kvalitātes un trauksmes bitus.

• Pārslēgšanās attālums Tw: 20...120 mm, iemācāms; darbības diapazons Tb 3...132 mm
• Izeja: push-pull, light/dark operate, 50 mA
• Sakari: IO-Link V1.1, porta klase A, 230,4 kBaud, cikls ≥ 0,6 ms
• Barošana: 10...30 VDC, tipiski 10 mA pie 24 VDC
• Reakcijas laiks: ≤ 0,25 ms High Speed režīmā, jitter ≤ 0,06 ms
• Korpuss: taisnstūra 8 x 25,1 x 15,8 mm, ASA plastmasa, PMMA optika, M3 nerūsējošā tērauda vītņotās čaulas; lāzera klase 1, 680 nm
• Vide: IP 67, -20...+50 °C; pieslēgums M8 4 kontaktu konektors ar 200 mm izvadu

Fokusētais stars der maziem objektiem un šaurām spraugām - vadu galiem, plānām malām, caurumiem kustīgā lentē vai robežai starp sakrautām loksnēm. Attāluma vērtība pa IO-Link ļauj kontrolierim sekot signāla nobīdei krietni pirms pārslēgšanās izeja sāk kļūdīties.

O200.GR.F-PV1Z.72NV/H006_BX15 ir Baumer O200 sērijas miniatūrs background suppression sensors ar fiksētu 15 mm pārslēgšanās attālumu un V veida optiku, kurā izstarotais un uztvertais stars krustojas tieši uz objekta. Šāda ģeometrija dod atkārtojamu pārslēgšanās punktu uz spīdīgām un caurspīdīgām virsmām, kur koaksiāla optika nolasa spoguļatstarojumu, nevis pašu objektu.

• Pārslēgšanās attālums Tw: 15 mm, fiksēts, bez regulēšanas; darbības diapazons Tb 3...15 mm
• Noteikšana: mazākais objekts tipiski 0,05 mm pie 10 mm
• Izeja: PNP komplementāra, light/dark operate, 50 mA
• Barošana: 10...30 VDC, tipiski 16 mA pie 24 VDC; reakcijas laiks < 1 ms
• Korpuss: taisnstūra 8 x 25,1 x 14,1 mm, ASA plastmasa, PMMA optika, M3 nerūsējošā tērauda vītņotās čaulas; sarkanā LED 644 nm
• Vide: IP 67, -30...+50 °C
• Pieslēgums: M8 4 kontaktu konektors ar 200 mm izvadu

Fiksētais iestatījums nozīmē, ka palaišana sastāv tikai no montāžas un pieslēgšanas - nav ko iemācīt un nav ko vēlāk pagriezt. Sensoru lieto nelielos fiksētos attālumos pret stiklu, plēvi, foliju un pulētu metālu: iepakojuma plēves malas noteikšanai, flakona vai ampulas klātbūtnes kontrolei, etiķešu un blisteru pārbaudei.

O200.GP-GW1J.72NV/E022_H006 ir Baumer O200 sērijas miniatūrs background suppression sensors, kura PinPoint LED gaisma ir izveidota par līnijveida staru. Līnija nosedz visu neregulāra vai perforēta objekta platumu, tāpēc detaļa ar caurumiem, gropēm vai nelīdzenu malu dod vienu pārslēgšanās signālu, nevis virkni īsu impulsu.

• Pārslēgšanās attālums Tw: 20...120 mm, iemācāms; darbības diapazons Tb 3...132 mm
• Noteikšana: līnijveida stars, mazākais objekts tipiski 8 mm pie 60 mm
• Izeja: push-pull, light/dark operate, 50 mA
• Sakari: IO-Link V1.1, porta klase A, 230,4 kBaud, cikls ≥ 0,6 ms
• Barošana: 10...30 VDC, tipiski 16 mA pie 24 VDC; reakcijas laiks < 0,25 ms High Speed režīmā
• Korpuss: taisnstūra 8 x 25,1 x 15,8 mm, ASA plastmasa, PMMA optika, M3 nerūsējošā tērauda vītņotās čaulas; 644 nm
• Vide: IP 67, -30...+50 °C; pieslēgums M8 4 kontaktu konektors ar 200 mm izvadu

Tipiskās pozīcijas ir perforētas paletes, sieta grozi, kastes ar spraugām un pudeļu kastes uz konveijera, kur punktveida stars pazustu ikreiz, kad tas iet garām atvērumam. Iemācīšana notiek ar qTeach vai line teach, un visi parametri ir pieejami arī pa IO-Link, tāpēc formāta maiņu var ielādēt no kontroliera, nevis iestatīt ar roku pie iekārtas.

O300.RP-PV1T.72CU ir Baumer O300 sērijas miniatūrs fotoelektriskais sensors, kas strādā kopā ar atstarotāju 5 m darba attālumā. Polarizācijas filtrs ļauj sensoram reaģēt tikai uz atstarotāja polarizēto gaismu, tāpēc spīdīgs metāls vai plēve objekta vietā netiek uztverta kā atstarotājs.

• Darba attālums: 5 m, nominālais 6 m, ar polarizācijas filtru
• Izeja: PNP komplementāra, NO un NC ķēde vienlaicīgi, Light/Dark operate, < 100 mA
• Barošana: 10...30 V DC, patēriņš tipiski 25 mA
• Korpuss: taisnstūra, plastmasa (ASA, PMMA), optika PMMA, 12,9 x 32,3 x 23 mm
• Vide: IP 67, -25...+60 °C
• Pieslēgums: 2 m kabelis, 4 dzīslas

Sensors piemērots objektu skaitīšanai un klātbūtnes kontrolei konveijeros un iepakošanas līnijās, kur sensoru un atstarotāju var novietot vienu otram pretī. Jutību iestata ar qTeach, pieliekot ferromagnētisku rīku pie korpusa, un savstarpējā ietekme starp blakus uzstādītiem sensoriem tiek nomākta.

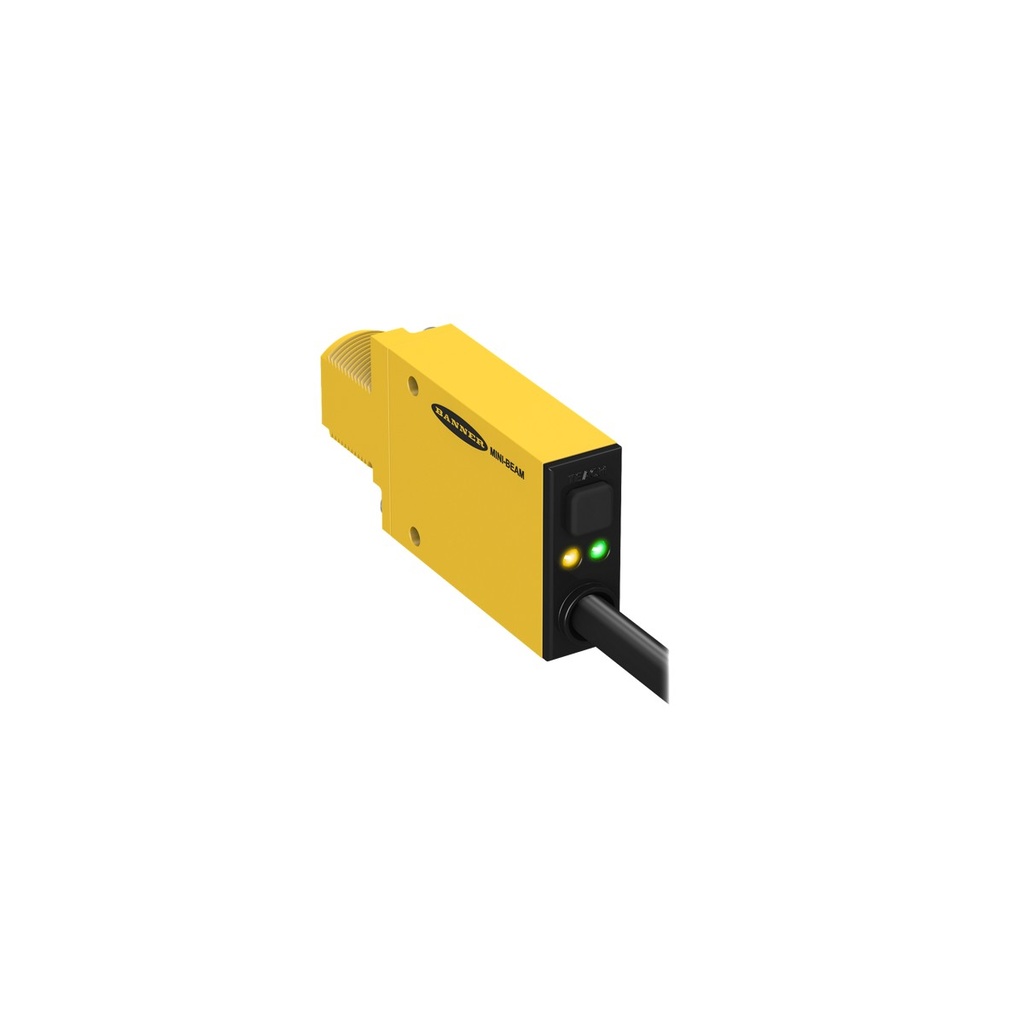

SME312D ir Banner MINI-BEAM Expert sērijas difūzā režīma foto sensors ar infrasarkanu 880 nm staru un 380 mm darbības attālumu. Jutību iestata ar TEACH, nevis potenciometru.

• Noteikšana: difūzs, darbības attālums 380 mm, infrasarkans 880 nm
• Izejas: bipolāras, 1x PNP un 1x NPN, katra 150 mA (100 mA pie 70 °C); reakcijas laiks 500 µs, atkārtojamība 100 µs
• Barošana: 10-30VDC, zem 45 mA
• Korpuss: MINI-BEAM, stiegrots termoplastisks poliesters, pilnībā iekapsulēts, M18x1 priekšējā vītne ar uzgriezni
• Vide: IP67, -20...+70 °C
• Pieslēgums: 2 m PVC kabelis, 5 dzīslas

Iestata ar pogu vai pelēko attālinātā TEACH vadu: pirmais iemācītais stāvoklis kļūst par Output ON, tāpēc Light vai Dark Operate atsevišķi nav jāizvēlas. Zaļais indikators mirgo, kad signāls tuvojas pārslēgšanās slieksnim.

SLO30VB6Q ir Banner SLO sērijas spraugas sensors: infrasarkanās gaismas (890 nm) raidītājs un uztvērējs pāri 30 mm platai un 45 mm dziļai spraugai vienā U veida korpusā. 2 mm efektīvais stars der caurumu, zobratu zobu un malu noteikšanai bez savietošanas.

• Sprauga: 30 mm plata, 45 mm dziļa; stars 10 mm no ārējās malas
• Izeja: bipolāra, viena PNP un viena NPN, Light vai Dark Operate izvēlas ar pelēko vadu, 150 mA katra
• Reakcijas laiks: 1 ms; atkārtojamība 250 µs
• Barošana: 10-30 V DC, 30 mA
• Korpuss: ABS un polikarbonāts, akrila lēcas
• Vide: IP67, NEMA 6, -40...+70 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 5 kontakti

Pelēkais vads pie +V dod Dark Operate, pie 0 V vai atvienots - Light Operate. Jutības regulēšanas nav. Zaļš LED rāda barošanu, dzeltens - uztverto gaismu, un tas mirgo, ja signāla rezerve ir nepietiekama.

T30SP6FF100Q ir Banner T30 sērijas fiksēta lauka foto sensors ar 100 mm pārslēgšanās robežu un infrasarkanu staru taisnleņķa korpusā ar 30 mm vītņotu lēcu. Sensors nosaka objektus līdz 100 mm un ignorē fonu aiz tiem.

• Pārslēgšanās attālums: 100 mm robeža, fiksēta
• Izeja: PNP, Light/Dark Operate
• Reakcijas laiks: 3 ms; atkārtojamība 750 µs
• Barošana: 10-30 V DC
• Korpuss: taisnleņķa, 30 mm vītne, termoplasts, akrila lēca, iekapsulēts
• Vide: IP69K, NEMA 4X, -40...+70 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

Jutības regulēšanas nav.

Atbilst UL, CE un UKCA prasībām.

Q12AB6R ir Banner Q12 sērijas uztvērējs darbam pārī ar Q12 raidītāju, kuram ir redzamas sarkanas gaismas (640 nm) stars.

• Darbības attālums: 2 m ar Q12 raidītāju, efektīvais stars 5,7 mm
• Izeja: bipolāra, viens PNP un viens NPN, Light Operate, 50 mA
• Reakcijas laiks: 1,3 ms ieslēgšanai, 900 µs izslēgšanai; atkārtojamība 125 µs
• Barošana: 10-30 V DC, < 20 mA
• Korpuss: poliamīds, polikarbonāta lēca, 8 mm biezs
• Vide: IP67, -20...+55 °C
• Pieslēgums: 2 m PVC kabelis, 4 dzīslas

Zaļš LED indikators rāda barošanu, dzeltens - uztverto signālu, un tas mirgo, ja signāls ir nepietiekams.

Q20NLP ir Banner Q20 sērijas polarizēts atstarojošā režīma foto sensors ar redzamas sarkanas gaismas (645 nm) staru un 4 m darbības attālumu ar BRT-84 atstarotāju. Polarizācijas filtrs ļauj noteikt arī spīdīgus objektus, kas nepolarizētu staru atstarotu atpakaļ sensorā.

• Darbības attālums: 4 m ar BRT-84 atstarotāju
• Izeja: NPN, komplementāras Light Operate un Dark Operate izejas, 100 mA
• Reakcijas laiks: 850 µs ieslēgšanai un izslēgšanai; atkārtojamība 90 µs
• Barošana: 10-30 V DC, < 18 mA
• Korpuss: ABS, PMMA lēcas
• Vide: IP67, -20...+60 °C
• Pieslēgums: 2 m PVC kabelis, 4 dzīslas

Zaļš LED indikators rāda barošanu, dzeltens - izejas stāvokli, un tas mirgo, ja signāla rezerve ir nepietiekama. Jutību iestata ar viena apgrieziena potenciometru.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc IEC 60947-5-2.

O330.GP-GLZZB.72N/H006 ir Baumer O330 sērijas miniatūrs fotoelektriskais sensors ar fona nomākšanu un pārslēgšanās attālumu 20...350 mm. Pārslēgšanās attālumu iestata ar qTeach vai ar ārēju teach signālu pa pieslēguma kabeli, tāpēc sensoru var pārregulēt no vadības sistēmas, tam fiziski nepiekļūstot.

• Pārslēgšanās attālums: 20...350 mm, regulējams ar qTeach vai ārēju teach signālu
• Izeja: push-pull, Light/Dark operate, 100 mA
• Barošana: 10...30 V DC, patēriņš tipiski 25 mA
• Korpuss: taisnstūra, plastmasa (ABS, ASA, PMMA), M3 misiņa vītņu ieliktņi, 11 x 32 x 21 mm
• Vide: IP 67, -30...+55 °C
• Pieslēgums: M8 konektors, 4 kontakti

Sensors piemērots objektu klātbūtnes kontrolei konveijeros, montāžas un iepakošanas iekārtās, kur montāžai atvēlēts maz vietas un sensoru maina bez kabeļa pārlikšanas. M3 vītņu ieliktņi ļauj sensoru piestiprināt tieši, bez atsevišķa stiprinājuma.

Vibrācijas izturība pārbaudīta pēc IEC 60068-2-6:2008 (10 g, 10-2000 Hz), trieciena izturība - pēc IEC 60068-2-27:2009 (50 g, 11 ms).

S30SP6FF600Q ir Banner S30 sērijas fiksēta lauka foto sensors ar infrasarkanās gaismas (880 nm) staru un 600 mm robežu. Tas salīdzina gaismu, kas atgriežas tuvajā un tālajā detektorā, tāpēc nosaka objektus līdz robežai un ignorē fonu aiz tās.

• Darbības attālums: 600 mm robeža
• Izeja: PNP, SPDT - NO (Light Operate) un NC (Dark Operate), 150 mA katra
• Reakcijas laiks: 3 ms ieslēgšanai un izslēgšanai; atkārtojamība 750 µs
• Barošana: 10-30 V DC, 35 mA
• Korpuss: PBT poliesteris, akrila lēca, pilnībā iestrādāts epoksīdsveķos, M30x1.5 vītņots cilindrs
• Vide: IP69K, NEMA 6P, -40...+70 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

Robeža ir fiksēta, un nekas nav jāregulē. Lielākā signāla rezerve ir apmēram 40 mm no lēcas, kur vāji atstarojošus mērķus nosaka visdrošāk; fonam jāatrodas krietni tālāk par 600 mm, un spoguļveida fons var izraisīt kļūdainu pārslēgšanos. Dzeltens LED rāda ieslēgtu NO izeju un mirgo, ja signāla rezerve ir nepietiekama.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc 213B metodes (75 g darbības laikā).

T18-2VPRS-Q8 ir Banner T18-2 sērijas pretstatītā režīma uztvērējs, ko izmanto kopā ar T18-2 raidītāju. Taisnleņķa korpusam ar 18 mm vītni elektronika ir iekapsulēta epoksīda sveķos un ārējās daļas ir no pārtikai piemērotas plastmasas, tāpēc sensors paredzēts mitrām un mazgājamām zonām. Jutību iestata ar viena apgrieziena potenciometru.

• Pārslēgšanās attālums: 25 m ar T18-2 raidītāju
• Izeja: komplementāra PNP (NO un NC), kopā 100 mA līdz +55 °C; reakcijas laiks 1,5 ms / 1 ms (ieslēgšana / izslēgšana)
• Barošana: 10-30 V DC (virs +55 °C 10-24 V DC), < 16 mA
• Korpuss: taisnleņķa, 18 mm vītne, PBT poliesters, PMMA lodziņš
• Vide: IP67, IP68, IP69K, -40...+70 °C; ECOLAB ķīmiskās saderības sertifikāts
• Pieslēgums: M12 papa savienotājs, 4 kontakti

Vibrācija pēc MIL-STD-202G 201A metodes, trieciens pēc 213B metodes (75 g darbības laikā).

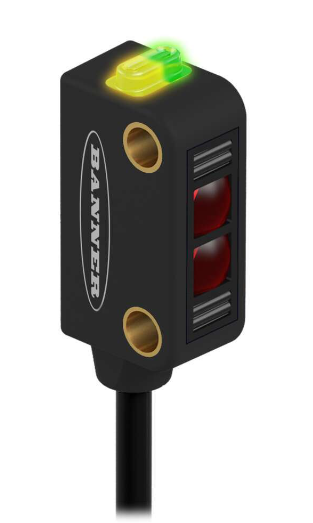

Q126E ir Banner Q12 sērijas raidītājs darbam pārī ar Q12 uztvērēju.

• Darbības attālums: 2 m ar Q12 uztvērēju
• Gaismas avots: redzama sarkana gaisma, 640 nm
• Barošana: 10-30 V DC, < 20 mA
• Korpuss: poliamīds, polikarbonāta lēca, 8 mm biezs
• Vide: IP67, -20...+55 °C
• Pieslēgums: 2 m PVC kabelis, 4 dzīslas

Zaļš LED indikators rāda barošanu.

T18-2VNRL-Q8 ir Banner T18-2 sērijas pretstatītā režīma uztvērējs, ko izmanto kopā ar T18-2 raidītāju. Taisnleņķa korpusam ar 18 mm vītni elektronika ir iekapsulēta epoksīda sveķos un ārējās daļas ir no pārtikai piemērotas plastmasas, tāpēc sensors paredzēts mitrām un mazgājamām zonām.

• Pārslēgšanās attālums: 25 m ar T18-2 raidītāju
• Izeja: komplementāra NPN (NO un NC), kopā 100 mA līdz +55 °C; reakcijas laiks 1,5 ms / 1 ms (ieslēgšana / izslēgšana)
• Barošana: 10-30 V DC (virs +55 °C 10-24 V DC), < 16 mA
• Korpuss: taisnleņķa, 18 mm vītne, PBT poliesters, PMMA lodziņš
• Vide: IP67, IP68, IP69K, -40...+70 °C; ECOLAB ķīmiskās saderības sertifikāts
• Pieslēgums: M12 papa savienotājs, 4 kontakti

Vibrācija pēc MIL-STD-202G 201A metodes, trieciens pēc 213B metodes (75 g darbības laikā).

T30SP6RQ ir Banner T30 sērijas foto sensoru pāra uztvērējs taisnleņķa korpusā ar 30 mm vītņotu lēcu. Tas pārslēdzas, kad objekts pārtrauc infrasarkano staru no atsevišķa T30 raidītāja līdz 60 m attālumā.

• Darbības attālums: 60 m ar T30 raidītāju
• Izeja: komplementāras PNP izejas, Light Operate (melnais vads) un Dark Operate (baltais vads), katra 150 mA
• Reakcijas laiks: 3 ms ieslēgšanai, 1,5 ms izslēgšanai; atkārtojamība 375 µs
• Barošana: 10-30 V DC, 20 mA
• Korpuss: taisnleņķa, M30x1,5 vītne, PBT poliesters, iekapsulēts epoksīdsveķos, kontruzgrieznis komplektā
• Vide: IP69K, NEMA 4X, -40...+70 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

Nepieciešams T30 raidītājs, kas jāpasūta atsevišķi. Baltā vada izeju var pieslēgt kā normāli atvērtu nepietiekama signāla trauksmes izeju Dark Operate vietā. Zaļais LED indikators rāda barošanu un mirgo izejas pārslodzes gadījumā; dzeltenais LED indikators rāda, ka NO izeja ir ieslēgta, un mirgo, ja signāla rezerve ir nepietiekama.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc 213B metodes (75 g darbības laikā). Atbilst UL, CE un UKCA prasībām.

PTL110S-FF200L-QP150 ir Banner PTL110 sērijas pick-to-light ierīce ar RGB indikatoru un 200 mm fiksēta lauka infrasarkano sensoru, ko vada pa RS-485 Modbus RTU ar PICK-IQ. Indikators rāda operatoram, no kuras tvertnes jāņem detaļa, un sensors apstiprina, ka operators tajā ir ielicis roku.

• Indikators: RGB, līdz 14 krāsām; programmējami pick, acknowledge, mis-pick un job light signāli
• Sensors: 200 mm fiksēts lauks, infrasarkanā gaisma 870 nm
• Sakari: RS-485 Modbus RTU, PICK-IQ
• Barošana: 10-30 V DC, 50 mA pie 24 V DC, maksimāli 1,35 W
• Korpuss: ABS, polikarbonāta indikators, akrila lēca, 110 x 35 x 33,1 mm
• Vide: IP54, -40...+50 °C
• Pieslēgums: divi 150 mm PVC kabeļi, M12 4 kontaktu paps un M12 4 kontaktu mamma

Papa un mammas savienotāji ļauj ierīces virknēt gar komplektēšanas plauktu vienā RS-485 līnijā. Ierīcei vajadzīga Modbus RTU vadības ierīce (host) ar PICK-IQ, kas iestata krāsas un nolasa sensoru; skārienpogas un displeja tai nav.

Atbilst UL, CE un UKCA prasībām; FCC Part 15 B klase.

T306EQ ir Banner T30 sērijas foto sensoru pāra raidītājs taisnleņķa korpusā ar 30 mm vītņotu lēcu. Tā infrasarkanais (950 nm) stars sasniedz atsevišķu T30 uztvērēju līdz 60 m attālumā, tāpēc pāris var aptvert platus konveijerus un vārtu ailes.

• Darbības attālums: 60 m ar T30 uztvērēju
• Izeja: nav (raidītājs)
• Barošana: 10-30 V DC, 25 mA
• Korpuss: taisnleņķa, M30x1,5 vītne, PBT poliesters, iekapsulēts epoksīdsveķos, kontruzgrieznis komplektā
• Vide: IP69K, NEMA 4X, -40...+70 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

Raidītājs izmanto tikai brūno un zilo vadu; 2. un 4. kontakts nav pieslēgts. Zaļais LED indikators rāda barošanu.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc 213B metodes (75 g darbības laikā). Atbilst UL, CE un UKCA prasībām.

FHDK 14P5101/S35A ir Baumer standarta izmēra foto sensors ar background suppression. Sensors salīdzina atstarotā gaismas stara krišanas punktu uz iekšējā detektora un nosaka objektu neatkarīgi no tā krāsas un virsmas atstarošanas spējas, ignorējot visu, kas atrodas aiz iestatītā attāluma.

• Pārslēgšanās attālums: 20...350 mm, regulējams ar 10 apgriezumu mehānisku regulatoru
• Izeja: PNP, Light/Dark Operate, < 100 mA
• Barošana: 10...30 V DC, patēriņš tipiski 25 mA
• Korpuss: taisnstūra, 14,8 x 43 x 31 mm, plastmasa (ASA, MABS), PMMA optika
• Vide: IP 67, -25...+65 °C
• Pieslēgums: M8 konektors, 4 kontakti

Sensors piemērots objektu klātbūtnes un pozīcijas kontrolei iepakošanas, montāžas un šķirošanas iekārtās, kur fons atrodas tuvu objektam un tumšas vai spīdīgas virsmas parastam atstarojuma sensoram rada kļūdainus nolasījumus. Mirgojošs gaismas indikators norāda uz nepietiekamu signāla rezervi vai netīru optiku, tāpēc noregulēšanu un apkopi var veikt bez mērinstrumentiem. Sensors nomāc savstarpējo ietekmi, tādēļ vairākus sensorus var uzstādīt blakus vienu otram.

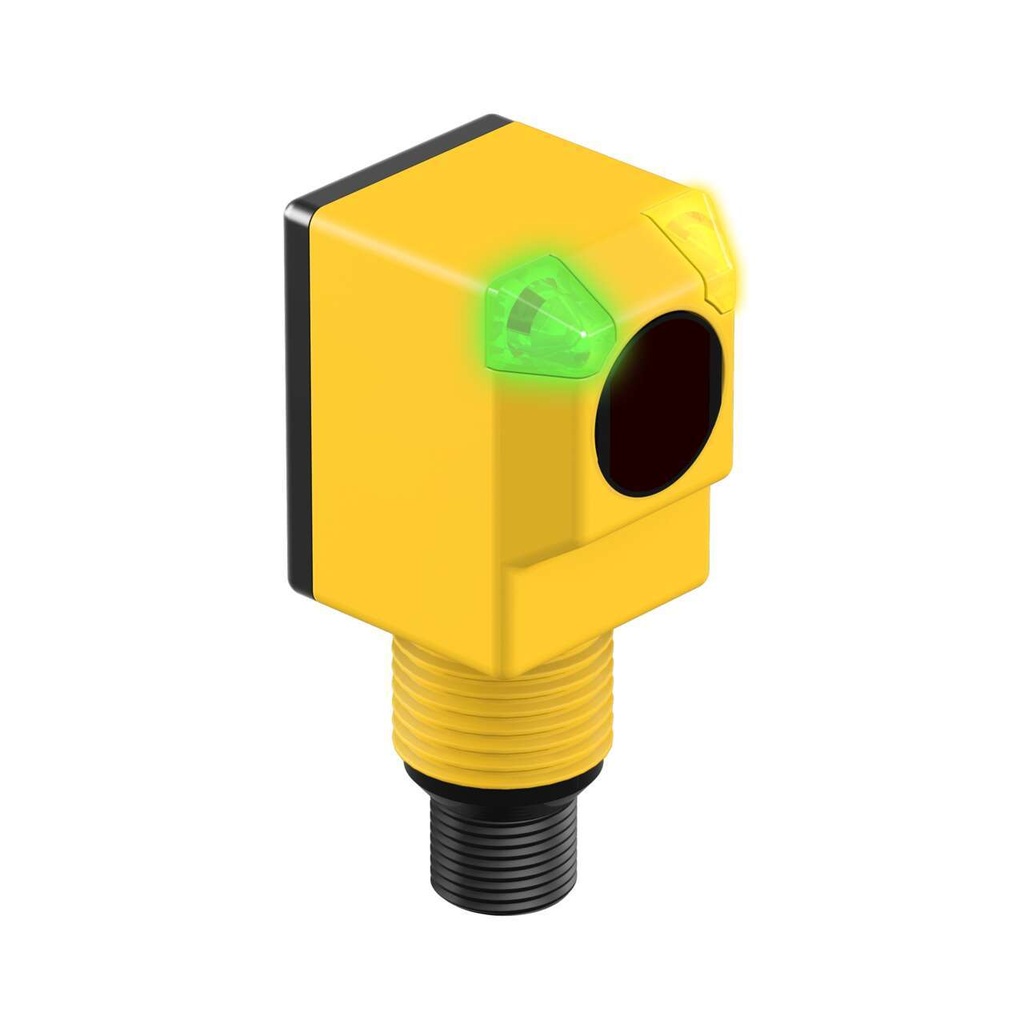

Q25S2P6RQ ir Banner EZ-BEAM Q25 sērijas foto sensora uztvērējs S2 izpildījumā sensoru kopnes sadales blokiem. Papildus pārslēgšanas izejai tam ir otra PNP izeja, kas brīdina, kad uztvertais signāls kļūst nepietiekams.

• Darbības attālums: 20 m ar Q256EQ raidītāju
• Izeja: PNP Light Operate pārslēgšanas izeja un PNP NO brīdinājuma izeja, kopā 150 mA
• Reakcijas laiks: 3 ms ieslēgšanai, 1,5 ms izslēgšanai; atkārtojamība 375 µs
• Barošana: 10-30 V DC, 20 mA
• Korpuss: PBT poliesteris, polikarbonāta lēca, elektronika iestrādāta epoksīdsveķos
• Vide: IP67, NEMA 6P, -40...+70 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

Brīdinājuma izeja (baltais vads) ieslēdzas, kad signāla rezerve gaišajā stāvoklī samazinās līdz 1-1,5 reizēm, tāpēc kopnes sistēma redz netīru lēcu vai nobīdi, pirms sensors pārstāj pārslēgties. Tās izmantošanai vajadzīgs sadales bloks ar diviem kanāliem uz katru ieeju. Iestatījumi nav vajadzīgi. Darbojas kopā ar Q256EQ raidītāju, kas jāpasūta atsevišķi.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc 213B metodes.

Q256EQ ir Banner EZ-BEAM Q25 sērijas foto sensora raidītājs. Tas sūta infrasarkanās gaismas (950 nm) staru uz atsevišķu Q25 uztvērēju līdz 20 m attālumā, un objekts tiek noteikts, kad tas pārtrauc staru.

• Darbības attālums: 20 m ar Q25 uztvērēju
• Izeja: nav (raidītājs)
• Barošana: 10-30 V DC, 25 mA
• Korpuss: PBT poliesteris, polikarbonāta lēca, elektronika iestrādāta epoksīdsveķos
• Vide: IP69K, NEMA 6P, -40...+70 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

Raidītājam nav izejas, un tam vajadzīgs Q25 uztvērējs, kas jāpasūta atsevišķi.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc 213B metodes.

SLM50P6Q ir Banner SLM sērijas spraugas sensors: raidītājs un uztvērējs atrodas viens pretī otram pāri 50 mm spraugai vienā U veida lietā metāla korpusā. Sensors nav jāsavieto; korpusā iestrādātās bultas rāda, kur redzamais sarkanais stars šķērso spraugu.

• Spraugas platums: 50 mm; stars 5 mm no ārējās malas
• Izeja: viena PNP, Light vai Dark Operate izvēlas ar slēdzi, 100 mA
• Reakcijas laiks: 500 µs; atkārtojamība 95 µs
• Barošana: 10-30 V DC, < 25 mA
• Korpuss: niķelēts lietais cinks, ABS gala vāciņi, akrila logi
• Vide: IP67, -20...+60 °C
• Pieslēgums: iebūvēts M8 papa savienotājs, 3 kontakti

Izmanto skaitīšanai, zobratu zobu un malu noteikšanai un detaļu kontrolei uz konveijera vadotnēm, objektam šķērsojot spraugas vidu. Jutību iestata ar viena apgrieziena potenciometru, samazinot to no maksimālās, līdz objekts tiek noteikts droši. Zaļš un dzeltens LED rāda barošanu un izeju.

O330.GP-NLNVT.72ZV/T003 ir Baumer O330 sērijas miniatūrs fotoelektriskais sensors ar fona nomākšanu un pārslēgšanās attālumu 20...350 mm. PinPoint LED veido nelielu, viendabīgu gaismas punktu ar asām malām, tāpēc sensors nosaka arī nelielus objektus un objektus tuvu to malai.

• Pārslēgšanās attālums: 20...350 mm, regulējams ar qTeach vai 1-Step Teach-in
• Izeja: NPN komplementāra, NO un NC ķēde vienlaicīgi, Light/Dark operate, 100 mA
• Barošana: 10...30 V DC, patēriņš tipiski 25 mA
• Korpuss: taisnstūra, plastmasa (ABS, ASA, PMMA), misiņa ieliktņi montāžas caurumos, 11 x 32 x 21 mm
• Vide: IP 67, -25...+55 °C
• Pieslēgums: 2 m kabelis PVC, 4 x 0,14 mm²

Sensors piemērots objektu klātbūtnes kontrolei konveijeros, montāžas un iepakošanas iekārtās, kur montāžai atvēlēts maz vietas. Misiņa ieliktņi montāžas caurumos ļauj skrūves pievilkt, nesaspiežot plastmasas korpusu.

Vibrācijas izturība pārbaudīta pēc IEC 60068-2-6:2008 (10 g, 10-2000 Hz), trieciena izturība - pēc IEC 60068-2-27:2009 (50 g, 11 ms).

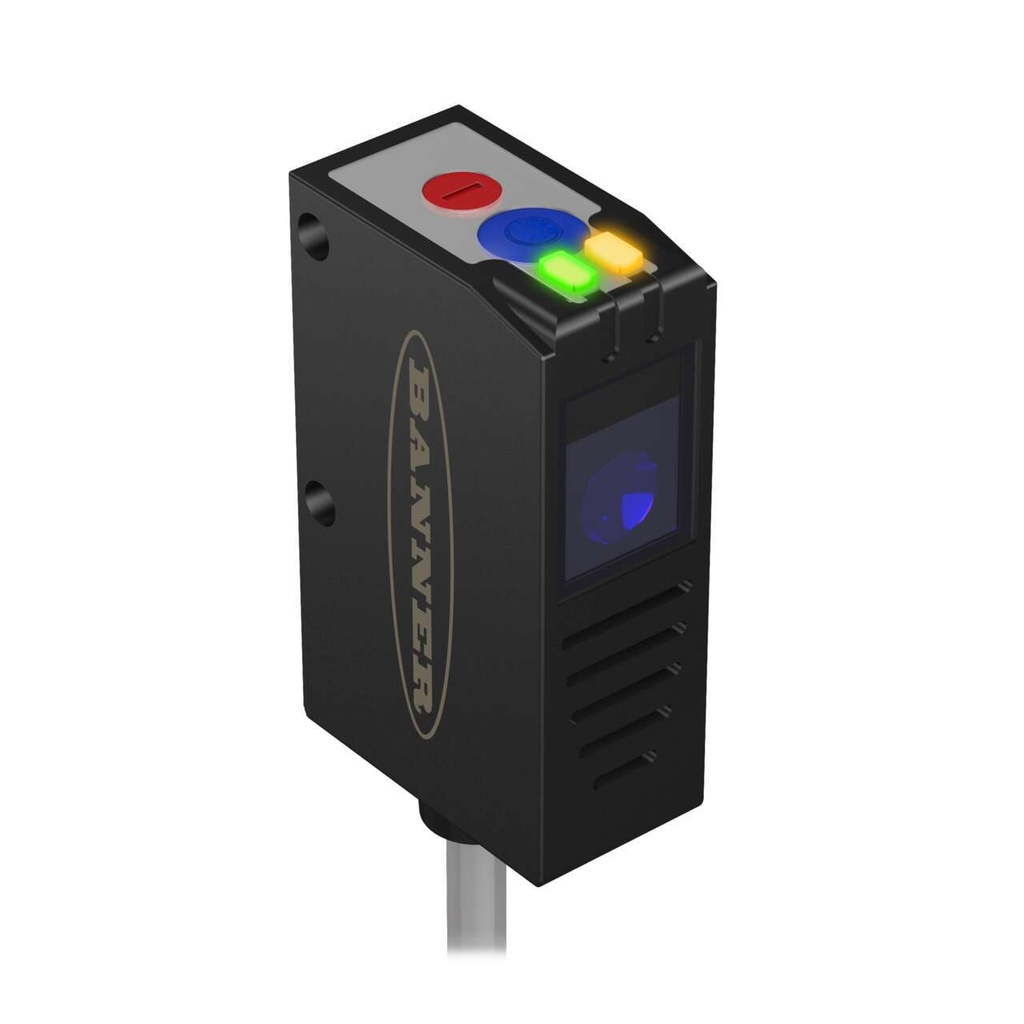

Q26PLUMQ5 ir Banner Q26 luminiscences sensors: 375 nm UV LED liek mērķim spīdēt, un sensors nosaka šo spīdumu, tāpēc luminiscējoša plastmasa, pārklājumi, smērvielas un zīmes tiek noteiktas uz līdzenām un nelīdzenām virsmām neatkarīgi no to krāsas parastā gaismā.

• Darbības attālums: 10...30 mm, stars Ø2 mm pie 15 mm, UV 375 nm
• Izeja: PNP, 100 mA; reakcijas laiks 250 µs vai 1 ms, 2 kHz vai 500 Hz atkarībā no jutības
• Barošana: 12-30VDC, 30 mA
• Korpuss: ABS, 14 x 25 x 42 mm, stikla lodziņš, maks. 0,8 Nm pievilkšanas moments
• Vide: IP67, -10...+55 °C
• Pieslēgums: 150 mm PVC kabelis ar M12 savienotāju, 4 kontakti

Light Operate vai Dark Operate izvēlas ar grozāmo slēdzi. Slieksni iemāca ar pogu vai attālinātās vadības vadu: Light SET, Two-Point TEACH vai Dark SET.

Vibrācija pēc EN 60068-2-6, trieciens pēc EN 60068-2-27.

QS30RRXH2OQ5-83044 ir Banner QS30H2O sērijas ūdens noteikšanas sensoru pāra paaugstinātas jutības uztvērējs ar Dark Operate izeju, kas darbojas kopā ar standarta QS30EXH2O raidītāju līdz 4 m attālumā. 1450 nm infrasarkanais stars ir pieskaņots ūdens absorbcijas joslai: tas iziet cauri daudziem plastmasas un stikla traukiem, bet ūdens bāzes šķidrumi to vājina, tāpēc sensoru pāris nosaka, vai trauks ir piepildīts.

• Darbības attālums: 4 m ar QS30EXH2O raidītāju
• Izeja: bipolāra, viena PNP un viena NPN, Dark Operate, 100 mA
• Reakcijas laiks: 1 ms ieslēgšanai un izslēgšanai, atkārtojamība 500 µs pie signāla rezerves 10x un vairāk; 3 ms un 2,5 ms pie 2-10x
• Barošana: 10-30 V DC, < 65 mA
• Korpuss: PC/ABS, PMMA logs, M30x1.5 vītņots cilindrs vai sānu stiprinājums
• Vide: IP67, NEMA 6, mazgāšana ar 1200 psi spiedienu pēc NEMA PW12, -20...+60 °C
• Pieslēgums: 150 mm PVC kabelis ar M12 papa savienotāju, 5 kontakti

Paaugstinātas jutības uztvērējs der daļēji caurspīdīgiem traukiem un biezam šķidruma slānim, piemēram, HDPE piena traukiem vai krāsainām PET pudelēm. Izeja ir ieslēgta, kamēr stars ir aizsegts. Darbojas kopā ar standarta QS30EXH2O raidītāju, kas jāpasūta atsevišķi. Modulācijas frekvenci A vai B izvēlas ar pelēko vadu, un tai jāsakrīt raidītājam un uztvērējam, tāpēc blakus esoši pāri viens otru netraucē.

QS30EXH2OQ5-83043 ir Banner QS30H2O sērijas ūdens noteikšanas sensoru pāra standarta raidītājs ar nerūsējošā tērauda stiprinājuma uzgriezni. 1450 nm infrasarkanais stars ir pieskaņots ūdens absorbcijas joslai: tas iziet cauri daudziem plastmasas un stikla traukiem, bet ūdens bāzes šķidrumi to vājina, tāpēc sensoru pāris nosaka, vai trauks ir piepildīts.

• Darbības attālums: 2 m ar standarta jutības uztvērēju, 4 m ar paaugstinātas jutības uztvērēju
• Izeja: nav (raidītājs); stara atslēgšanas ieeja ar balto vadu
• Barošana: 10-30 V DC, < 80 mA
• Korpuss: PC/ABS, PMMA logs, M30x1.5 vītņots cilindrs ar nerūsējošā tērauda uzgriezni vai sānu stiprinājums
• Vide: IP67, NEMA 6, mazgāšana ar 1200 psi spiedienu pēc NEMA PW12, -20...+60 °C
• Pieslēgums: 150 mm PVC kabelis ar M12 papa savienotāju, 5 kontakti

Darbojas tikai ar standarta QS30H2O uztvērējiem, kas jāpasūta atsevišķi: standarta jutības modeļi der caurspīdīgām pudelēm un mēģenēm, paaugstinātas jutības modeļi - daļēji caurspīdīgiem traukiem, piemēram, HDPE vai krāsainām PET pudelēm. Pieslēdzot balto vadu mīnusam, stars izslēdzas, lai pārbaudītu uztvērēju. Modulācijas frekvenci A vai B izvēlas ar pelēko vadu, un tai jāsakrīt raidītājam un uztvērējam, tāpēc blakus esoši pāri viens otru netraucē.

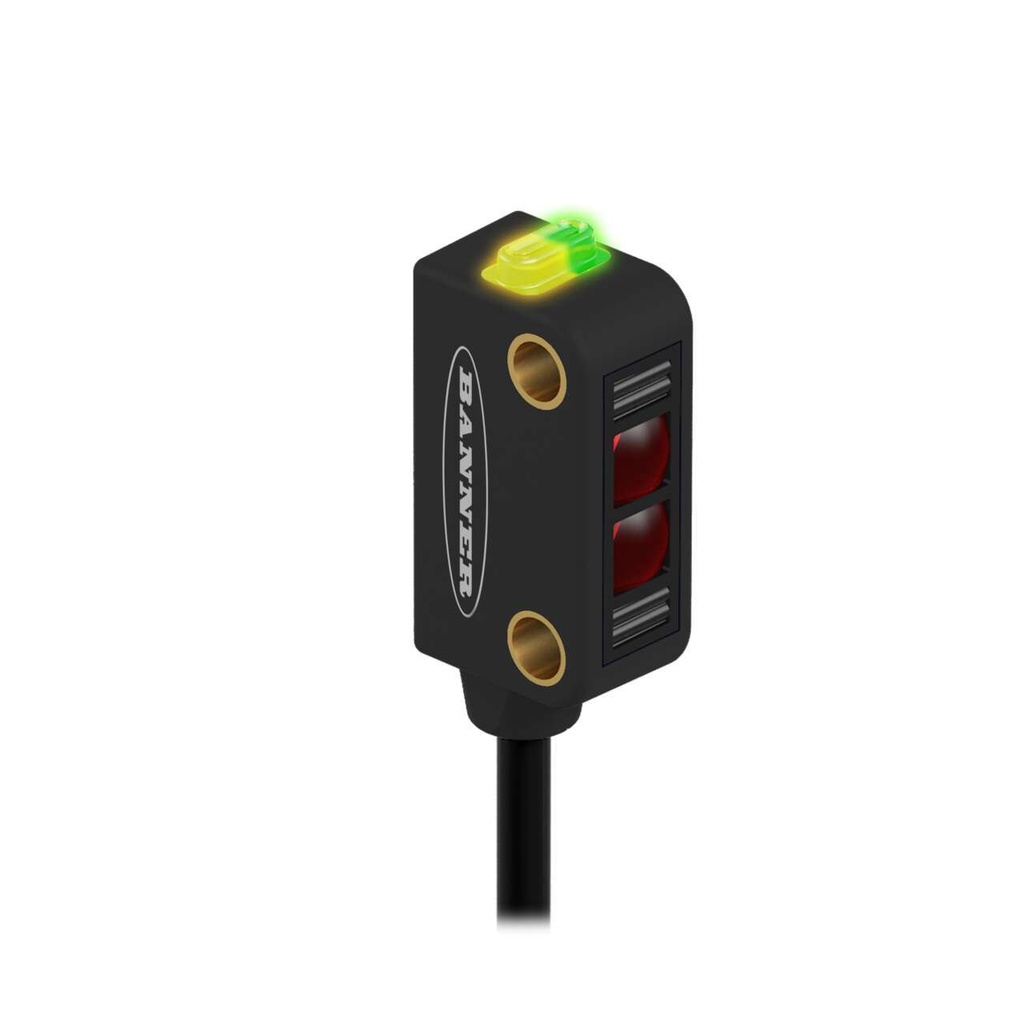

Q12RB6RQ5 ir Banner Q12 sērijas Dark Operate uztvērējs darbam pārī ar Q12 raidītāju, kuram ir redzamas sarkanas gaismas (640 nm) stars.

• Darbības attālums: 2 m ar Q12 raidītāju, efektīvais stars 5,7 mm
• Izeja: bipolāra, viens PNP un viens NPN, Dark Operate, 50 mA
• Reakcijas laiks: 1,3 ms ieslēgšanai, 900 µs izslēgšanai; atkārtojamība 125 µs
• Barošana: 10-30 V DC, < 20 mA
• Korpuss: poliamīds, polikarbonāta lēca, 8 mm biezs
• Vide: IP67, -20...+55 °C
• Pieslēgums: 150 mm PVC kabelis ar M12 papa savienotāju, 4 kontakti

Zaļš LED indikators rāda barošanu, dzeltens - uztverto signālu, un tas mirgo, ja signāls ir nepietiekams.

Q126EQ5 ir Banner Q12 sērijas raidītājs darbam pārī ar Q12 uztvērēju.

• Darbības attālums: 2 m ar Q12 uztvērēju
• Gaismas avots: redzama sarkana gaisma, 640 nm
• Barošana: 10-30 V DC, < 20 mA
• Korpuss: poliamīds, polikarbonāta lēca, 8 mm biezs
• Vide: IP67, -20...+55 °C
• Pieslēgums: 150 mm PVC kabelis ar M12 papa savienotāju, 4 kontakti

Zaļš LED indikators rāda barošanu.
