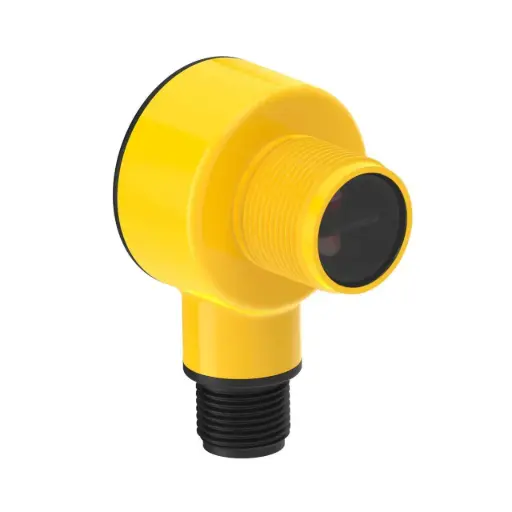

T30SP6FF200Q ir Banner T30 sērijas fiksēta lauka foto sensors ar 200 mm pārslēgšanās robežu un infrasarkanu staru taisnleņķa korpusā ar 30 mm vītņotu lēcu. Divi detektori salīdzina no tuvuma un tāluma atstaroto gaismu, tāpēc sensors nosaka objektus līdz 200 mm un ignorē fonu aiz tiem.

• Pārslēgšanās attālums: 200 mm robeža, fiksēta
• Izeja: komplementāras PNP izejas, Light Operate (melnais vads) un Dark Operate (baltais vads), katra 150 mA
• Reakcijas laiks: 3 ms; atkārtojamība 750 µs
• Barošana: 10-30 V DC, 35 mA
• Korpuss: taisnleņķa, M30x1,5 vītne, PBT poliesters, iekapsulēts epoksīdsveķos, kontruzgrieznis komplektā
• Vide: IP69K, NEMA 4X, -40...+70 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

Fonam jāatrodas aiz robežas; spoguļgluds fons sensoru tomēr var pārslēgt, ko novērš, sasverot sensoru vai izmantojot matētu virsmu. Ja objekts aiz robežas pārvietojas gar sensora priekšpusi, kļūdainu pārslēgšanos novērš, pagriežot sensoru par 90°. Baltā vada izeju var pieslēgt kā normāli atvērtu nepietiekama signāla trauksmes izeju Dark Operate vietā. Jutības regulēšanas nav.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc 213B metodes (75 g darbības laikā). Atbilst UL, CE un UKCA prasībām.

SMBQ5XFA ir Banner grozāms stiprinājums sensora montāžai alumīnija profila T-rievā. Slīpuma un pagrieziena regulēšana ļauj noregulēt staru pēc stiprinājuma nostiprināšanas.

• Der: Banner Q5X, QM42, PD45, PD49, QC50
• Regulēšana: slīpums un pagrieziens
• Materiāls: cinka lējums (Zamak)
• Komplektā: 3/8-16 x 4 in skrūve ar iekšējo sešstūri

Dažus sensorus var piestiprināt arī ar sānu, izmantojot sensora komplektā esošās 3 mm skrūves.

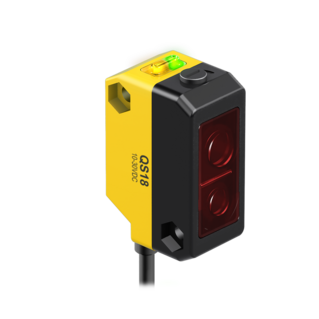

QS18VP6AFF200Q5 ir Banner QS18 sērijas foto sensors ar regulējamu priekšplāna slāpēšanu (foreground suppression) un redzamas sarkanas LED gaismas (640 nm) staru. To pavērš pret fiksētu fonu līdz 200 mm attālumā, un tas pārslēdzas, kad objekts aizsedz no fona atstaroto gaismu, neatkarīgi no objekta krāsas vai formas.

• Darbības attālums: robeža regulējama 30-200 mm, objekti tiek noteikti līdz pat sensora priekšpusei
• Izeja: komplementāras PNP izejas, Light Operate un Dark Operate, kopā 100 mA
• Reakcijas laiks: 2,8 ms ieslēgšanai un izslēgšanai; atkārtojamība 250 µs
• Barošana: 10-30 V DC, < 16 mA
• Korpuss: ABS, akrila lēca
• Vide: IP67, NEMA 6, -20...+55 °C
• Pieslēgums: 150 mm PVC kabelis ar M12 papa savienotāju, 4 kontakti

Tipisks lietojums ir sensors virs konveijera lentes: lente ir fons, un jebkuras krāsas kastes tiek noteiktas, ja tās ir augstākas par minimālo atstatumu - vairāk nekā 10 mm uz melnas lentes 200 mm attālumā. Robežu iestata ar piecu apgriezienu regulēšanas skrūvi.

O300.GR-GW1T.72N ir Baumer O300 sērijas miniatūrs fotoelektriskais sensors ar fona nomākšanu (background suppression) un pārslēgšanās attālumu 30...300 mm. Sensors nosaka objektu pēc atstarotās gaismas krišanas leņķa, tāpēc objekta krāsa un virsmas spīdums pārslēgšanās punktu nemaina, bet viss, kas atrodas aiz iestatītā attāluma, tiek ignorēts.

• Pārslēgšanās attālums: 30...300 mm, regulējams ar qTeach
• Izeja: push-pull, Light/Dark operate, 100 mA
• Barošana: 10...30 V DC, patēriņš tipiski 30 mA
• Korpuss: taisnstūra, plastmasa (ASA, PMMA), optika PMMA, 12,9 x 32,3 x 23 mm
• Vide: IP 67, -30...+60 °C
• Pieslēgums: M8 konektors, 4 kontakti

Sensors piemērots objektu klātbūtnes un pozīcijas kontrolei konveijeros, iepakošanas un montāžas iekārtās, kur montāžai atvēlēts maz vietas un fons atrodas tuvu objektam. Jutību iestata ar qTeach, pieliekot ferromagnētisku rīku pie korpusa, tāpēc korpusā nav ne pogu, ne mehānisku regulēšanas elementu.

OR18.RR-PW1Z.71OV/0010 ir Baumer M18 foto sensors ar atstarotāju (retro-reflective), polarizācijas filtru un 3,5 m darbības attālumu. Polarizācijas filtrs ļauj sensoram atšķirt atstarotāju no spīdīgiem objektiem, tāpēc spīdīgs iepakojums vai metāla detaļas nenotur izeju ieslēgtu. Jutība nav regulējama, tāpēc iestatījumu iekārtā nevar izmainīt.

• Darbības attālums: 3,5 m (nominālais 4,5 m), sarkana LED gaisma 660 nm, fiksēta jutība
• Izeja: PNP, maks. 100 mA, Light/Dark Operate; reakcijas laiks < 1 ms
• Barošana: 12...30 V DC, maks. 40 mA
• Korpuss: M18 x 1 vītne, garums 44,8 mm, ABS plastmasa, PMMA lēca
• Vide: IP67; -25...+55 °C
• Pieslēgums: M12 4-pin konektors uz 100 mm kabeļa

Īsais 44,8 mm korpuss ar 100 mm kabeli der vietās, kur aiz montāžas plāksnes nav vietas aizmugurējam konektoram un kabelim. 2. kontakts (baltais vads) ir vadības ieeja. Zaļais LED indikators rāda sensora un atstarotāja salāgojumu un lēcas piesārņojumu, dzeltenais - izejas stāvokli.

T183EQ1 ir Banner T18 sērijas maiņstrāvas foto sensoru pāra raidītājs taisnleņķa 18 mm korpusā. Tā infrasarkanais (950 nm) stars sasniedz atsevišķu T18 maiņstrāvas uztvērēju līdz 20 m attālumā; pašam raidītājam izejas nav.

• Darbības attālums: 20 m ar T18 maiņstrāvas uztvērēju
• Izeja: nav (raidītājs)
• Barošana: 20-250 V AC, 50/60 Hz, vidēji 20 mA
• Korpuss: taisnleņķa, M18x1 vītne, PBT poliesters, polikarbonāta lēca, iekapsulēts epoksīdsveķos
• Vide: IP67, NEMA 6P, IP69K, -40...+70 °C
• Pieslēgums: iebūvēts 1/2"-20UNF Micro papa savienotājs, 4 kontakti

Maiņstrāvas barošana der iekārtām bez 24 V DC ķēdes. Savienotājs ir 1/2" Micro tipa, nevis M12, tāpēc vajadzīgs atbilstošs Micro kabelis. Zaļais LED indikators rāda barošanu.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc 213B metodes (75 g darbības laikā). Atbilst UL, CE un UKCA prasībām.

QS30R ir Banner QS30 sērijas foto sensora uztvērējs. Tas pārslēdzas, kad objekts pārtrauc infrasarkanās gaismas staru no atsevišķa QS30E raidītāja līdz 60 m attālumā.

• Darbības attālums: 60 m ar QS30E raidītāju, efektīvais stars 18 mm
• Izeja: bipolāra, viena PNP un viena NPN, Light vai Dark Operate izvēlas ar pelēko vadu, 100 mA katra
• Reakcijas laiks: 5 ms ieslēgšanai un izslēgšanai
• Barošana: 10-30 V DC, < 40 mA
• Korpuss: ABS, akrila lēca, M30x1.5 vītņots cilindrs vai sānu stiprinājums, 3 mm stiprinājumi komplektā
• Vide: IP67, NEMA 6, -20...+70 °C
• Pieslēgums: 2 m PVC kabelis, 5 dzīslas

Pelēkais vads pie zema līmeņa (0-3 V) dod Light Operate, atvienots vai pie augsta līmeņa - Dark Operate. Liels dzeltens LED korpusa aizmugurē rāda izejas stāvokli no attāluma, augšējie LED rāda barošanu un uztverto gaismu un mirgo, ja signāla rezerve ir nepietiekama. Darbojas kopā ar QS30E raidītāju, kas jāpasūta atsevišķi.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc IEC 60947-5-2.

QS30E ir Banner QS30 sērijas foto sensora raidītājs. Tas sūta infrasarkanās gaismas (875 nm) staru uz atsevišķu QS30R uztvērēju līdz 60 m attālumā, un objekts tiek noteikts, kad tas pārtrauc staru.

• Darbības attālums: 60 m ar QS30R uztvērēju, efektīvais stars 18 mm
• Izeja: nav (raidītājs)
• Barošana: 10-30 V DC, < 40 mA
• Korpuss: ABS, akrila lēca, M30x1.5 vītņots cilindrs vai sānu stiprinājums, 3 mm stiprinājumi komplektā
• Vide: IP67, NEMA 6, -20...+70 °C
• Pieslēgums: 2 m PVC kabelis

Raidītājam nav izejas, un tas darbojas tikai kopā ar QS30R uztvērēju, kas jāpasūta atsevišķi. Zaļš LED indikators rāda barošanu.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc IEC 60947-5-2.

LX12RQ ir Banner LX sērijas detaļu noteikšanas gaismas aizkara uztvērējs ar 295 mm masīvu. Pārī ar LX12EQ raidītāju tas nosaka mazas detaļas un plakanus priekšmetus jebkurā aizkara vietā; izejas ir ieslēgtas, kamēr pārtraukts kaut viens stars.

• Darbības attālums: 150 mm...2 m starp raidītāju un uztvērēju; mazākais nosakāmais objekts 9,5 mm
• Izeja: bipolāra, viens PNP un viens NPN, katra 125 mA
• Reakcijas laiks: 3,2 ms ieslēgšanai, 8,5 ms izslēgšanai, ieskaitot 5 ms izslēgšanās aizturi
• Barošana: 10-30 V DC, < 1 W
• Korpuss: alumīnijs, cinka lējuma gala vāciņi, akrila lodziņš
• Vide: IP65, -20...+70 °C
• Pieslēgums: 150 mm PVC kabelis ar M12 papa savienotāju, 5 kontakti

Pievienojot pelēko vadu pie 0-2 V DC, pāris pāriet uz samazinātu darbības attālumu (150...600 mm). Raidītājam un uztvērējam nav vajadzīgs sinhronizācijas vads.

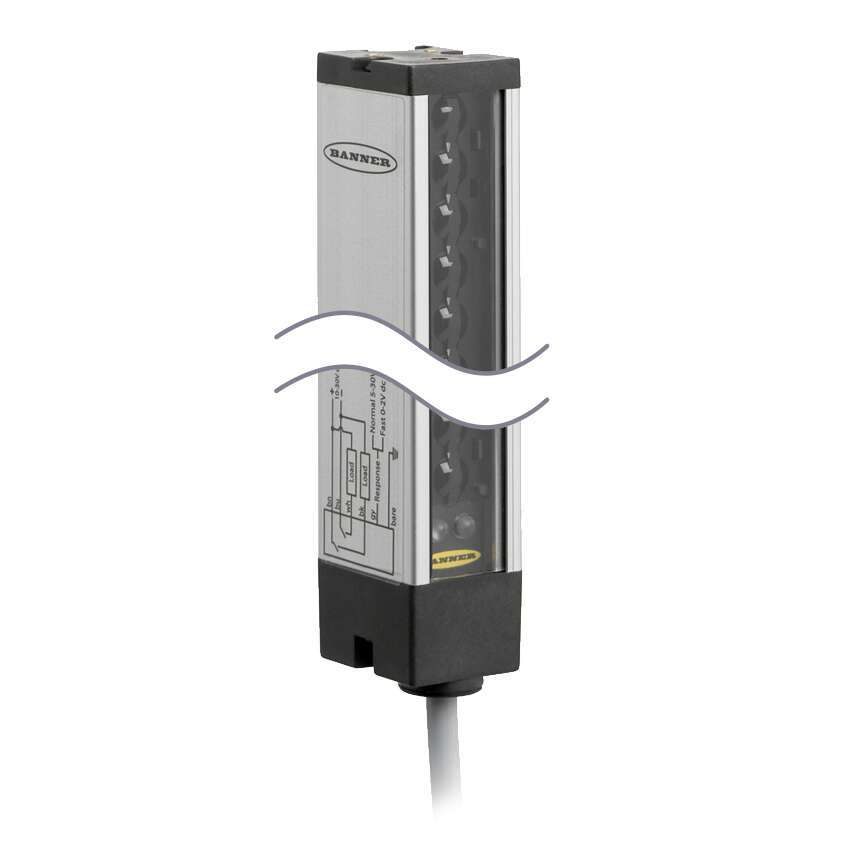

LX12EQ ir Banner LX sērijas detaļu noteikšanas gaismas aizkara raidītājs ar 295 mm masīvu. Pārī ar LX12RQ uztvērēju tas veido krustotu staru tīklu, kas nosaka mazas detaļas un plakanus priekšmetus, pat aploksnes biezumā, jebkurā aizkara vietā.

• Darbības attālums: 150 mm...2 m starp raidītāju un uztvērēju; mazākais nosakāmais objekts 9,5 mm
• Masīvs: 295 mm, infrasarkanie stari ik pēc 9,5 mm
• Barošana: 10-30 V DC, < 1 W
• Korpuss: alumīnijs, cinka lējuma gala vāciņi, akrila lodziņš
• Vide: IP65, -20...+70 °C
• Pieslēgums: 150 mm PVC kabelis ar M12 papa savienotāju, 5 kontakti

Pievienojot pelēko vadu pie 0-2 V DC, pāris pāriet uz samazinātu darbības attālumu (150...600 mm). Raidītājam un uztvērējam nav vajadzīgs sinhronizācijas vads.

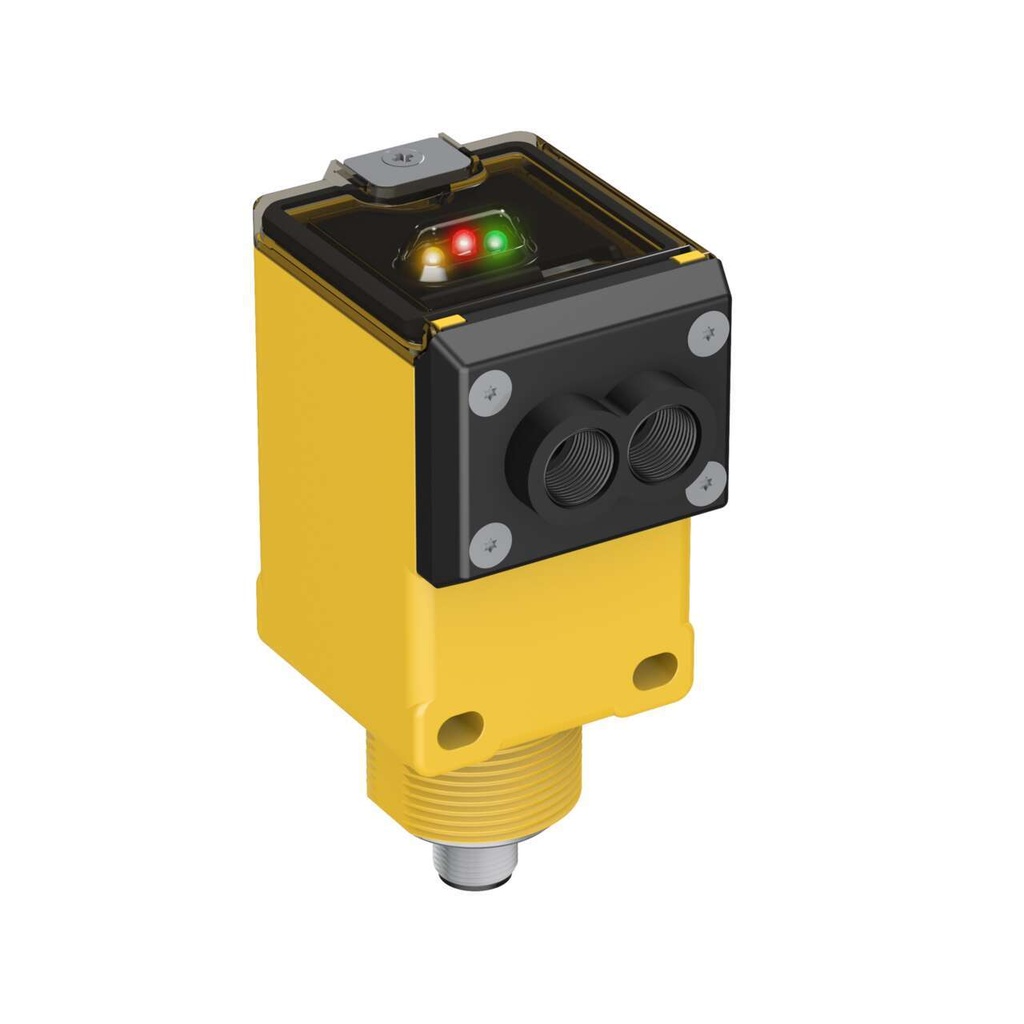

Q45BB6FQ5 ir Banner Q45BB6 sērijas foto sensors stikla optiskajām šķiedrām ar infrasarkanās gaismas (880 nm) avotu. Šķiedras novada gaismu uz noteikšanas vietu un atpakaļ, un lielā signāla rezerve ļauj pretī novietotām stikla šķiedrām darboties arī skarbos apstākļos.

• Darbības attālums: atkarīgs no šķiedras un darbības režīma
• Izeja: bipolāra, viens PNP un viens NPN, Light vai Dark Operate izvēlas ar slēdzi, 250 mA katra (150 mA pie +70 °C)
• Reakcijas laiks: 2 ms ieslēgšanai un izslēgšanai; atkārtojamība 0,5 ms
• Barošana: 10-30 V DC, < 50 mA
• Korpuss: stiegrots termoplastisks poliesteris, ar O-gredzenu blīvēts polikarbonāta vāks, akrila lēcas, nerūsējošā tērauda stiprinājumi
• Vide: IP67, NEMA 6, -40...+70 °C, paredzēts mazgāšanai ar 1200 psi spiedienu
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

Stikla optiskās šķiedras jāpasūta atsevišķi; ar miniatūrām divzaru šķiedrām no 0,5 mm kūļa diametra tas darbojas arī difūzajā režīmā. Jutību iestata ar daudzapgriezienu potenciometru zem blīvētā vāka. Indikatori: zaļš - barošana, sarkans - uztvertais signāls (pulsē atbilstoši signāla stiprumam), dzeltens - izeja. Ar papildu spraudņa moduļiem var pievienot izejas laika aiztures vai signāla stipruma displeju.

BR23S ir Banner stikla optiskā šķiedra difūzajam režīmam, kuras sensora galā šķiedras izvietotas 9,7 x 0,81 mm rindā 25,4 x 19,1 mm taisnstūra galā.

• Tips: difūza, rindas gals 9,7 x 0,81 mm
• Gals: taisnstūra, 25,4 x 19,1 mm, plastmasas
• Šķiedra: stikla, serde Ø3,2 mm, garums 914 mm, minimālais lieces rādiuss 25 mm
• Apvalks: nerūsējošā tērauda spirāle

O500H.SP-GW1J.PVCK ir Baumer O500 sērijas SmartReflect gaismas barjera higiēniskā nerūsējošā tērauda 1.4404 (V4A) korpusā. Atstarotāja vietā sensors izmanto fonu - iekārtas virsmu aiz objekta - un par objektu uzskata katru stara pārtraukumu starp sevi un iemācīto fonu 60...600 mm attālumā, tāpēc pretējā pusē nav jāuzstāda ne atstarotājs, ne uztvērējs.

• Fona attālums Sde: 60...600 mm, iestatāms ar Teach-in un pa IO-Link
• Izeja: push-pull, Light/Dark operate, 100 mA
• Sakari: IO-Link V1.1, filtru funkcijas, qTeach bloķēšana
• Barošana: 10...30 V DC, patēriņš tipiski 30 mA
• Korpuss: nerūsējošais tērauds 1.4404 (V4A), optika PMMA, 20,2 x 47,7 x 36,4 mm
• Vide: IP 68/69K un proTect+, -25...+60 °C
• Pieslēgums: 2 m kabelis, 4 dzīslas

Sensors piemērots objektu klātbūtnes kontrolei pārtikas un dzērienu ražošanā, kur iekārtu mazgā ar karstu ūdeni zem spiediena un kur pretī sensoram nav vietas atstarotājam vai uztvērējam. Fona attālumu iestata ar magnētisko Teach vai pa IO-Link, tāpēc korpusā nav regulēšanas pogu.

Korpusam ir Ecolab apstiprinājums, un higiēniskais izpildījums veidots pēc EHEDG vadlīnijām.

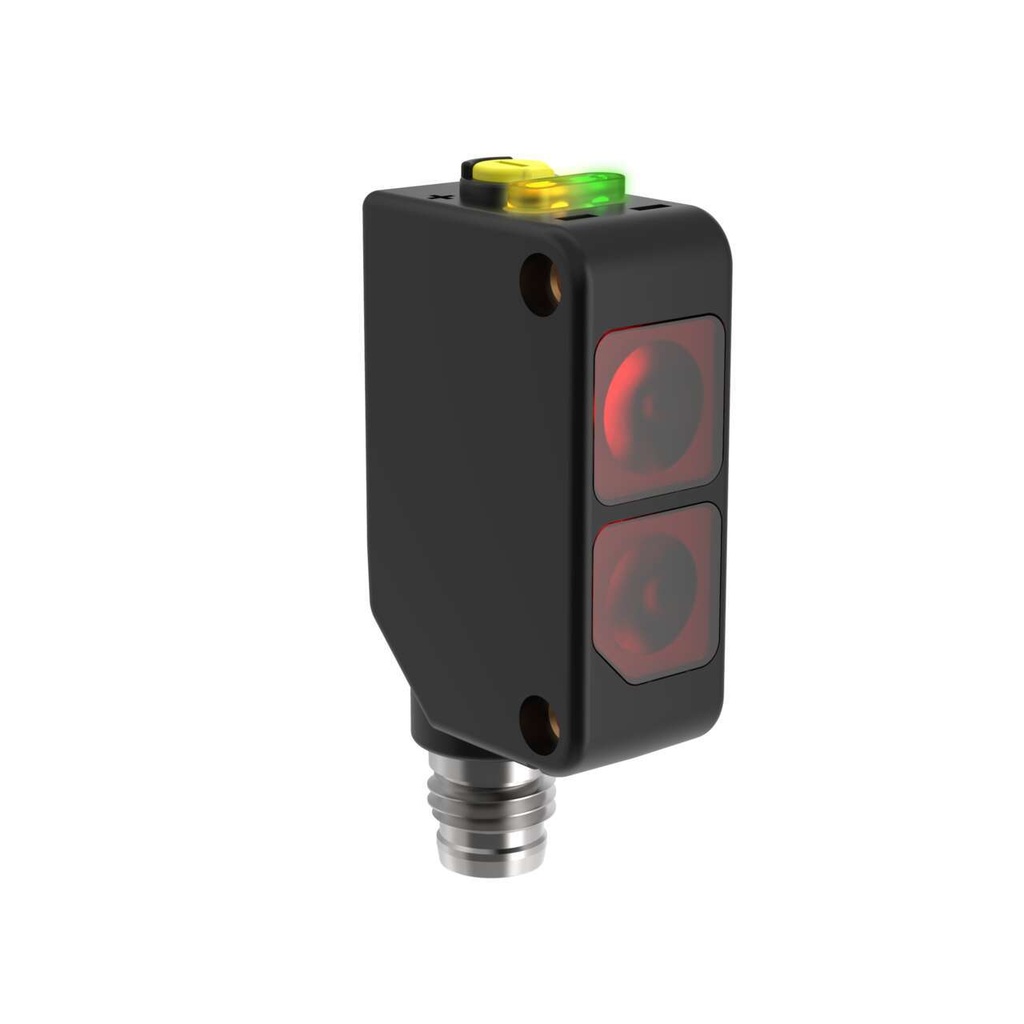

Q20NDLQ7 ir Banner Q20 sērijas liela attāluma difūzā režīma foto sensors ar redzamas sarkanas gaismas (624 nm) staru. Tas nosaka objektu pēc gaismas, ko objekts atstaro atpakaļ sensorā, tāpēc atstarotājs vai atsevišķs uztvērējs nav vajadzīgs.

• Darbības attālums: 800 mm uz 90 % baltas testa kartes
• Izeja: NPN, komplementāras Light Operate un Dark Operate izejas, 100 mA
• Reakcijas laiks: 850 µs ieslēgšanai un izslēgšanai; atkārtojamība 90 µs
• Barošana: 10-30 V DC, < 18 mA
• Korpuss: ABS, PMMA lēcas
• Vide: IP67, -20...+60 °C
• Pieslēgums: iebūvēts M8 papa savienotājs, 4 kontakti

Zaļš LED indikators rāda barošanu, dzeltens - izejas stāvokli, un tas mirgo, ja signāla rezerve ir nepietiekama. Jutību iestata ar viena apgrieziena potenciometru.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc IEC 60947-5-2.

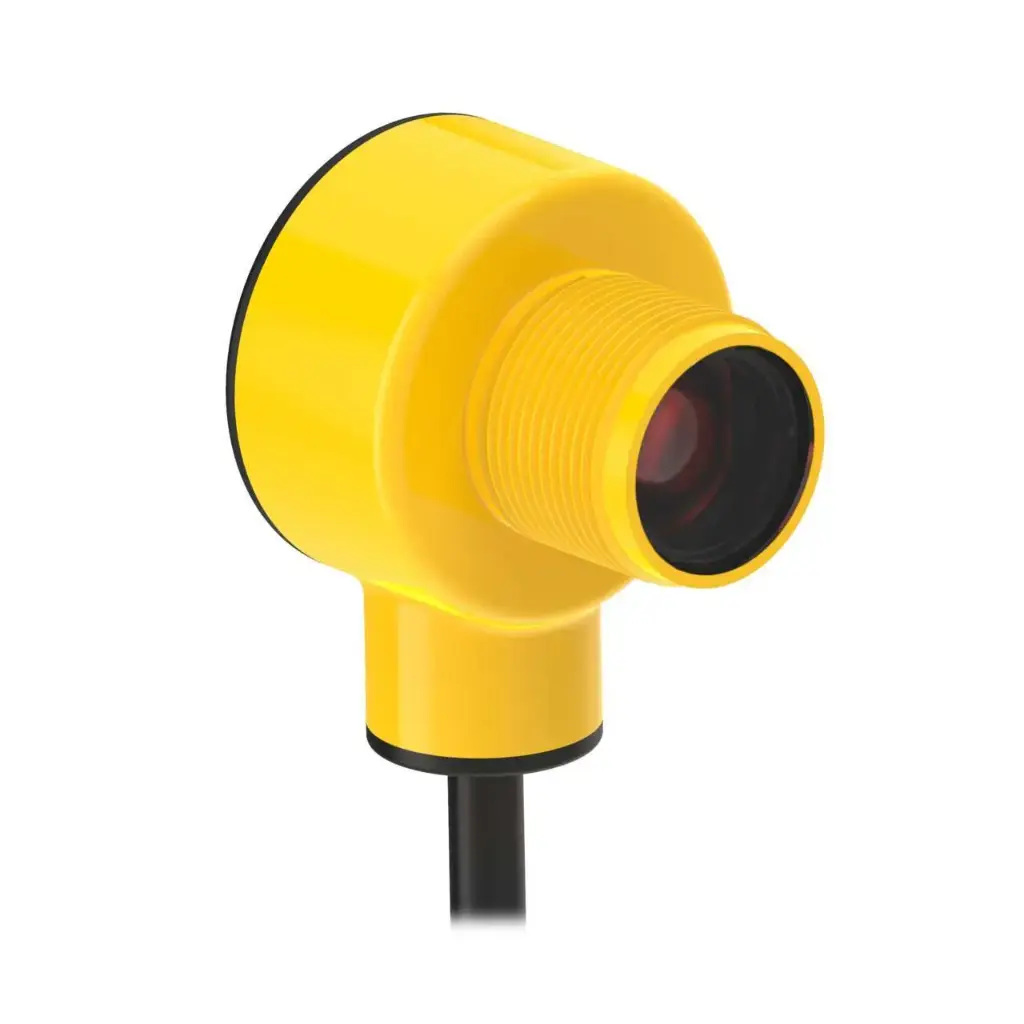

T18-2VNRL-2M ir Banner T18-2 sērijas pretstatītā režīma uztvērējs, ko izmanto kopā ar T18-2 raidītāju. Taisnleņķa korpusam ar 18 mm vītni elektronika ir iekapsulēta epoksīda sveķos un ārējās daļas ir no pārtikai piemērotas plastmasas, tāpēc sensors paredzēts mitrām un mazgājamām zonām.

• Pārslēgšanās attālums: 25 m ar T18-2 raidītāju
• Izeja: komplementāra NPN (NO un NC), kopā 100 mA līdz +55 °C; reakcijas laiks 1,5 ms / 1 ms (ieslēgšana / izslēgšana)
• Barošana: 10-30 V DC (virs +55 °C 10-24 V DC), < 16 mA
• Korpuss: taisnleņķa, 18 mm vītne, PBT poliesters, PMMA lodziņš
• Vide: IP67, IP68, IP69K, -40...+70 °C; ECOLAB ķīmiskās saderības sertifikāts
• Pieslēgums: 2 m PVC kabelis

Vibrācija pēc MIL-STD-202G 201A metodes, trieciens pēc 213B metodes (75 g darbības laikā).

SMB30MM ir Banner taisnā leņķa stiprinājums sensoriem ar 30 mm vītni. Izliektās montāžas spraugas ļauj sensoru pagriezt pirms skrūvju pievilkšanas.

• Atvere sensoram: Ø30,1 mm
• Montāža: M6 (¼") skrūvēm, 42,6 x 7 mm sprauga un Ø6,4 mm atvere
• Materiāls: 12 gauge nerūsējošais tērauds

QS18VP6RQ8 ir Banner QS18 sērijas foto sensora uztvērējs. Tas pārslēdzas, kad objekts pārtrauc staru no atsevišķa QS186E raidītāja līdz 20 m attālumā.

• Darbības attālums: 20 m ar QS186E raidītāju, efektīvais stars 13 mm
• Izeja: komplementāras PNP izejas, Light Operate un Dark Operate, 100 mA katra
• Reakcijas laiks: 750 µs ieslēgšanai, 375 µs izslēgšanai; atkārtojamība 100 µs
• Barošana: 10-30 V DC, < 25 mA
• Korpuss: ABS, 18 mm vītņots priekšgals vai sānu stiprinājums, 3 mm stiprinājumi komplektā
• Vide: IP67, -20...+70 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

Darbojas kopā ar QS186E raidītāju, kas jāpasūta atsevišķi. Zaļš LED indikators rāda barošanu, dzeltens - uztverto gaismu, un tas mirgo, ja signāla rezerve ir nepietiekama.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc IEC 60947-5-2.

O300.RP.T-GW1J.72N ir Baumer O300 sērijas fotoelektriskais sensors ar atstarotāju, kas paredzēts caurspīdīgu objektu - stikla un PET pudeļu, plēves un caurspīdīga iepakojuma - noteikšanai līdz 3,5 m attālumam. Pārslēgšanos izraisa atstarotā signāla vājinājums, un slieksni var izvēlēties 10, 20 vai 30 % apmērā, tāpēc sensors reaģē arī uz objektu, kas signālu novājina tikai daļēji.

• Darba attālums: 3,5 m, nominālais 4 m, ar polarizācijas filtru
• Signāla vājinājuma slieksnis: 10 %, 20 % vai 30 %
• Izeja: push-pull, Light/Dark operate, 100 mA
• Sakari: IO-Link V1.1, filtru funkcijas, qTeach bloķēšana
• Barošana: 10...30 V DC, patēriņš tipiski 30 mA
• Vide: IP 67, -30...+60 °C
• Pieslēgums: M8 konektors, 4 kontakti

Sensors piemērots tukšu stikla un PET pudeļu, plēves un caurspīdīga iepakojuma kontrolei pildīšanas un iepakošanas līnijās. Vājinājuma slieksni un filtru funkcijas var mainīt pa IO-Link no vadības sistēmas, bet qTeach var bloķēt, lai iestatījumus nevarētu nejauši pārrakstīt.

T30SN6FF200 ir Banner T30 sērijas fiksēta lauka foto sensors ar 200 mm pārslēgšanās robežu un infrasarkanu staru taisnleņķa korpusā ar 30 mm vītņotu lēcu. Divi detektori salīdzina no tuvuma un tāluma atstaroto gaismu, tāpēc sensors nosaka objektus līdz 200 mm un ignorē fonu aiz tiem.

• Pārslēgšanās attālums: 200 mm robeža, fiksēta
• Izeja: komplementāras NPN izejas, Light Operate (melnais vads) un Dark Operate (baltais vads), katra 150 mA
• Reakcijas laiks: 3 ms; atkārtojamība 750 µs
• Barošana: 10-30 V DC, 35 mA
• Korpuss: taisnleņķa, M30x1,5 vītne, PBT poliesters, iekapsulēts epoksīdsveķos, kontruzgrieznis komplektā
• Vide: IP69K, NEMA 4X, -40...+70 °C
• Pieslēgums: 2 m PVC kabelis, 4 dzīslas

Fonam jāatrodas aiz robežas; spoguļgluds fons sensoru tomēr var pārslēgt, ko novērš, sasverot sensoru vai izmantojot matētu virsmu. Ja objekts aiz robežas pārvietojas gar sensora priekšpusi, kļūdainu pārslēgšanos novērš, pagriežot sensoru par 90°. Baltā vada izeju var pieslēgt kā normāli atvērtu nepietiekama signāla trauksmes izeju Dark Operate vietā. Jutības regulēšanas nav.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc 213B metodes (75 g darbības laikā). Atbilst UL, CE un UKCA prasībām.

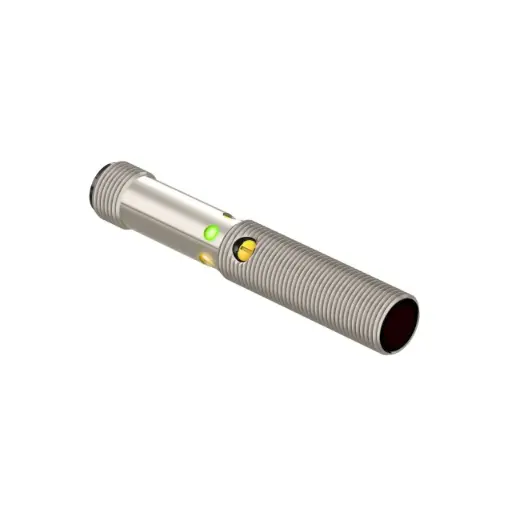

OR18.SP-GW1B.7BO ir Baumer M18 SmartReflect gaismas barjera, kas atstarotāja vietā izmanto nekustīgu fonu 55...300 mm attālumā. Sensoram iemāca fona pozīciju, un tas pārslēdzas, kad objekts pārtrauc staru fona priekšā - līdz 85-90 % no attāluma līdz fonam. Iemācīšanu veic ar qTeach uz korpusa vai caur ārējo teach ieeju.

• Fona pozīcija: 55...300 mm; noteikšanas zona 85-90 % no attāluma līdz fonam; sarkana PinPoint LED gaisma 630 nm
• Izeja: push-pull, maks. 100 mA, Light/Dark Operate; reakcijas laiks < 0,49 ms
• Barošana: 10...30 V DC, maks. 45 mA
• Korpuss: M18 x 1 vītne, garums 65 mm, niķelēts misiņš, PA lēca
• Vide: IP67; -25...+60 °C
• Pieslēgums: M12 4-pin konektors

Piemērots vietām, kur aiz objekta atrodas iekārtas daļa, vadotne vai konveijera lenta un atstarotāju uzstādīt nevar. Push-pull izeja darbojas gan ar PNP, gan NPN kontrollera ieejām. 2. kontakts (baltais vads) ir teach ieeja, tāpēc pēc produkta maiņas sensoru var iemācīt no jauna no kontrollera.

O300W.GP-GW1J.PVN ir Baumer O300W sērijas fotoelektriskais sensors ar fona nomākšanu un pārslēgšanās attālumu 30...200 mm nerūsējošā tērauda 1.4404 (V4A) korpusā. Korpuss atbilst IP 68/69K un proTect+ prasībām un ir saņēmis Ecolab apstiprinājumu, tāpēc sensoru mazgāšanas ciklos nav jānoņem.

• Pārslēgšanās attālums: 30...200 mm, regulējams ar Teach-in un pa IO-Link
• Izeja: push-pull, Light/Dark operate, < 100 mA
• Sakari: IO-Link V1.1, filtru funkcijas, qTeach bloķēšana
• Barošana: 10...30 V DC, patēriņš tipiski 30 mA
• Korpuss: nerūsējošais tērauds 1.4404 (V4A), optika PMMA, 16,5 x 34,7 x 28,2 mm
• Vide: IP 68/69K un proTect+, Ecolab, -25...+60 °C
• Pieslēgums: M8 konektors, 4 kontakti

Sensors piemērots pudeļu, kārbu un iepakojuma kontrolei pārtikas un dzērienu ražošanā, kur iekārtas regulāri mazgā ar karstu ūdeni zem spiediena, putām un dezinfekcijas līdzekļiem. Pārslēgšanās attālumu iestata ar qTeach vai pa IO-Link, tāpēc korpusā nav regulēšanas pogu, kurās varētu uzkrāties netīrumi.

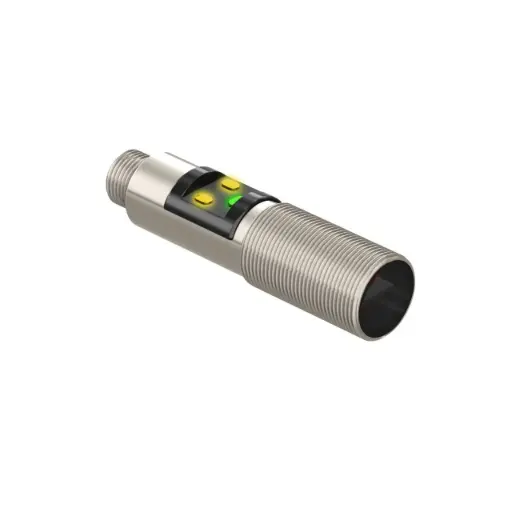

OR18.RR-PW1P.71O ir Baumer M18 foto sensors ar atstarotāju (retro-reflective), polarizācijas filtru un 3,5 m darbības attālumu. Polarizācijas filtrs ļauj sensoram atšķirt atstarotāju no spīdīgiem objektiem, tāpēc spīdīgs iepakojums vai metāla detaļas nenotur izeju ieslēgtu. Jutību iestata ar 270° potenciometru uz korpusa.

• Darbības attālums: 3,5 m (nominālais 4,5 m), sarkana LED gaisma 660 nm
• Izeja: PNP, maks. 100 mA, Light/Dark Operate; reakcijas laiks < 1 ms
• Barošana: 12...30 V DC, maks. 40 mA
• Korpuss: M18 x 1 vītne, garums 67,2 mm, ABS plastmasa, PMMA lēca
• Vide: IP67; -25...+55 °C
• Pieslēgums: M12 4-pin konektors

Izmanto objektu noteikšanai pāri konveijeriem un ejām, kur pretī sensoram var uzstādīt atstarotāju. 2. kontakts (baltais vads) ir vadības ieeja. Zaļais LED indikators rāda sensora un atstarotāja salāgojumu un lēcas piesārņojumu, dzeltenais - izejas stāvokli.

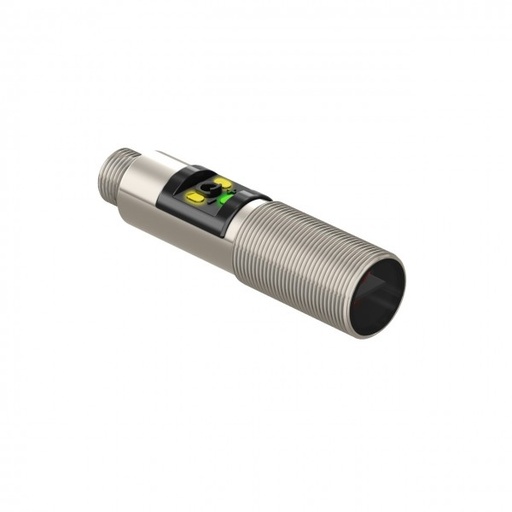

OR18W.RR-PW1P.9VO ir Baumer OR18 M18 foto sensora ar atstarotāju washdown izpildījums: tas pats 3,5 m darbības attālums un polarizācijas filtrs, bet nerūsējošā tērauda 1.4404 (V4A) korpusā ar IP 67/69K aizsardzību plastmasas vietā.

• Korpuss: nerūsējošais tērauds 1.4404 (V4A), M18 x 1 vītne, garums 67,2 mm, PMMA lēca
• Vide: IP 67/69K; -25...+55 °C
• Darbības attālums: 3,5 m faktiskais (nominālais 4,5 m), pulsējoša sarkana LED gaisma 660 nm, polarizācijas filtrs
• Izeja: PNP, < 100 mA, Light/Dark Operate; reakcijas laiks < 1 ms
• Barošana: 12...30 V DC, maks. 40 mA
• Pieslēgums: M12 4 kontaktu konektors

Piemērots pārtikas, dzērienu un iepakošanas līnijām, kuras mazgā ar augstspiediena ūdeni un kurās plastmasas korpuss neizturētu mazgāšanas ciklu. Jutību iestata ar 270° potenciometru, bet 2. kontakts (baltais vads) ir vadības ieeja. Zaļais LED indikators rāda salāgojumu ar atstarotāju un lēcas piesārņojumu, dzeltenais - izejas stāvokli.

QS18EP6DQ8 ir Banner QS18E Expert sērijas difūzā režīma foto sensors ar infrasarkanās gaismas staru un 800 mm darbības attālumu. Pārslēgšanās slieksni iemāca ar pogu vai pa attālinātās vadības vadu, nevis iestata ar potenciometru.

• Darbības attālums: 800 mm
• Izeja: viena PNP, Light vai Dark Operate izvēlams, 100 mA; izvēlama 30 ms izslēgšanās aizture
• Reakcijas laiks: 600 µs ieslēgšanai un izslēgšanai; atkārtojamība 75 µs
• Barošana: 10-30 V DC, < 35 mA (10-24 V DC virs +55 °C)
• Korpuss: ABS, PMMA lēca, 18 mm vītņots priekšgals vai sānu stiprinājums
• Vide: IP67, NEMA 6, -20...+70 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti, baltais vads - attālinātās iemācīšanas ieeja

Pieejami statiskā un dinamiskā TEACH, Light Set, Dark Set un Window Set režīmi; ar attālināto ieeju var arī bloķēt pogu. Zaļš LED indikators rāda barošanu, dzeltens - izejas stāvokli, un tas mirgo pie nepietiekama signāla.

LX3EQ ir Banner LX sērijas gaismas aizkara raidītājs ar 67 mm garu gaismas sietu detaļu noteikšanai. Infrasarkanās LED ir izvietotas ar 9,5 mm soli un tiek ieslēgtas pēc kārtas, tāpēc kopā ar tāda paša garuma LX uztvērēju veidojas krustots staru raksts, kas nosaka arī plānus un šaurus objektus. Sinhronizācijas vads starp raidītāju un uztvērēju nav vajadzīgs.

• Attālums starp raidītāju un uztvērēju: 0,3...2 m (Normal), 0,15...0,6 m (Reduced)
• Izeja: nav, ierīce ir raidītājs
• Barošana: 10...30 V DC, mazāk par 1 W
• Korpuss: alumīnija profils, cinka lējuma gali, akrila lēca; kopgarums 113,4 mm
• Vide: IP65, -20...+70 °C
• Pieslēgums: 150 mm kabelis ar M12 5 kontaktu papa tipa savienotāju

Gaismas aizkaru izmanto detaļu izmešanas kontrolei un iepakojumu noteikšanai uz konveijera, kur objekts var šķērsot staru lauku jebkurā vietā. Darbības diapazonu izvēlas ar pelēko vadu: 5...30 V DC dod Normal, 0...2 V DC dod Reduced diapazonu, un izvēli rāda raidītāja LED indikatori. Zaļais LED deg, kad ir barošana un raidītājs ir darba kārtībā; sarkanais LED deg pie samazinātā diapazona. Raidītājs jākomplektē ar tāda paša garuma un diapazona LX uztvērēju, un ierīce nav paredzēta personāla aizsardzībai.

Atbilst CE un UKCA prasībām; UL reģistrācija E71083, Class 2 barošana, UL Environmental Rating Type 1.

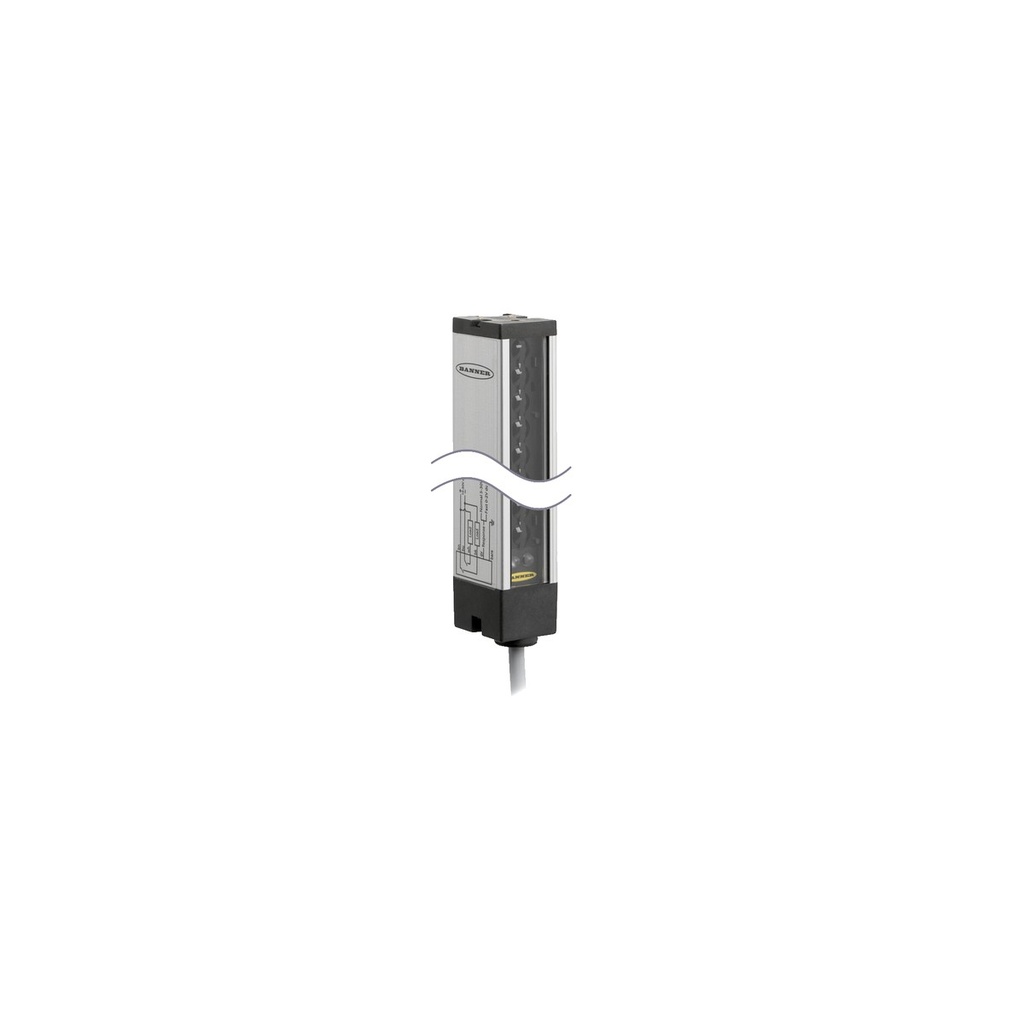

LX3RQ ir Banner LX sērijas gaismas aizkara uztvērējs ar 67 mm garu gaismas sietu detaļu noteikšanai. Fotodiodes ir izvietotas ar 9,5 mm soli un atpazīst katru raidītāja impulsu atsevišķi, tāpēc krustotajā staru rakstā tiek noteikti arī plāni objekti, piemēram, papīra loksne. Standarta diapazonā mazākais nosakāmais objekts ir 9,5 mm diametrā.

• Attālums starp raidītāju un uztvērēju: 0,3...2 m (Normal), 0,15...0,6 m (Reduced)
• Izeja: bipolāra, viena PNP un viena NPN izeja vienlaikus, 125 mA katra, vadoša pie pārtraukta stara
• Reakcijas laiks: 0,8 ms ieslēgšanās, 6 ms izslēgšanās ar 5 ms impulsa pagarinājumu
• Barošana: 10...30 V DC, mazāk par 1 W
• Korpuss: alumīnija profils, cinka lējuma gali, akrila lēca; kopgarums 113,4 mm
• Vide: IP65, -20...+70 °C
• Pieslēgums: 150 mm kabelis ar M12 5 kontaktu papa tipa savienotāju

Uztvērēju izmanto detaļu izmešanas kontrolei un iepakojumu noteikšanai uz konveijera, kur objekts var šķērsot staru lauku jebkurā vietā. Darbības diapazonu izvēlas ar pelēko vadu: 5...30 V DC dod Normal, 0...2 V DC dod Reduced diapazonu. Dzeltenais LED rāda vadošu izeju, divkrāsu LED zaļā krāsā rāda Normal, sarkanā - Reduced diapazonu, bet mirgojoša sarkana gaisma norāda uz uztvērēja aparatūras kļūdu. Labākā izšķirtspēja ir staru lauka vidējos 80 %, uztvērējs jākomplektē ar tāda paša garuma un diapazona LX raidītāju, un ierīce nav paredzēta personāla aizsardzībai.

Atbilst CE un UKCA prasībām; UL reģistrācija E71083, Class 2 barošana, UL Environmental Rating Type 1.

T18-2VPFF100-Q8 ir Banner T18-2 sērijas fiksēta lauka foto sensors ar 100 mm pārslēgšanās robežu un redzamu sarkanu staru taisnleņķa 18 mm korpusā, kas paredzēts mazgājamām zonām. Tas nosaka objektus, kas atrodas tuvāk par robežu, un ignorē visu, kas ir aiz tās, tāpēc fons tieši aiz objekta izeju nepārslēdz.

• Pārslēgšanās attālums: 100 mm robeža, fiksēta
• Izeja: komplementāras PNP izejas, Light Operate (melnais vads) un Dark Operate (baltais vads), kopā 100 mA (50 mA virs +55 °C)
• Reakcijas laiks: 2 ms ieslēgšanai, 2 ms izslēgšanai; atkārtojamība 200 µs
• Barošana: 10-30 V DC (10-24 V DC virs +55 °C), < 16 mA
• Korpuss: taisnleņķa, M18x1 vītne, PBT poliesters, PMMA lodziņš, elektronika iestrādāta epoksīdsveķos
• Vide: IP67, IP68, IP69K, -40...+70 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

Tumšiem objektiem robeža nedaudz pietuvojas: līdz 95 % no nominālā attāluma ar 18 % pelēku karti un 90 % ar 6 % melnu karti. Jutības regulēšanas nav. Zaļais LED indikators rāda barošanu un mirgo, ja signāls ir nepietiekams; dzeltenais LED indikators rāda, ka melnā vada izeja ir ieslēgta.

ECOLAB sertificēta ķīmiskā saderība. Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202G (201A metode), pret triecienu - pēc 213B metodes (75 g darbības laikā).

QS18VP6AF350Q5 ir Banner QS18 sērijas foto sensors ar regulējamu fona slāpēšanu (background suppression) un redzamas sarkanas LED gaismas (640 nm) staru. Objektus līdz iestatītajai robežai sensors nosaka neatkarīgi no krāsas, bet visu, kas atrodas aiz tās, ignorē.

• Darbības attālums: robeža regulējama 30-350 mm
• Izeja: komplementāras PNP izejas, Light Operate un Dark Operate, kopā 100 mA
• Reakcijas laiks: 2,8 ms ieslēgšanai un izslēgšanai; atkārtojamība 250 µs
• Barošana: 10-30 V DC, < 16 mA
• Korpuss: ABS, akrila lēca
• Vide: IP67, -20...+55 °C
• Pieslēgums: 150 mm PVC kabelis ar M12 papa savienotāju, 4 kontakti

Robežattālumu iestata ar piecu apgriezienu regulēšanas skrūvi. Savstarpējo traucējumu algoritms ļauj diviem sensoriem strādāt tuvu viens otram. Zaļš LED indikators rāda barošanu, dzeltens - uztverto gaismu, un tas mirgo pie nepietiekama signāla.

QS30FF200Q ir Banner QS30 sērijas fiksēta lauka foto sensors ar redzamas sarkanas gaismas (680 nm) staru un 200 mm robežu. Tas salīdzina gaismu, kas atgriežas tuvajā un tālajā detektorā, tāpēc nosaka arī vāji atstarojošus objektus līdz robežai un ignorē fonu aiz tās.

• Darbības attālums: 200 mm robeža, pielaide ±5 %; gaismas punkts 7 mm pie robežas
• Izeja: bipolāra, viena PNP un viena NPN, Light vai Dark Operate izvēlas ar pelēko vadu, 100 mA katra
• Reakcijas laiks: 2 ms; atkārtojamība 500 µs
• Barošana: 10-30 V DC, < 40 mA
• Korpuss: ABS, akrila lēca, M30x1.5 vītņots cilindrs vai sānu stiprinājums, 3 mm stiprinājumi komplektā
• Vide: IP67, NEMA 6, -20...+70 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 5 kontakti

Robeža ir fiksēta, tāpēc jutība nav jāregulē; fonam jāatrodas tālāk par 200 mm, un spoguļveida fons var izraisīt kļūdainu pārslēgšanos. Pelēkais vads atvienots vai pie augsta līmeņa dod Light Operate, pie zema - Dark Operate. Liels dzeltens LED korpusa aizmugurē rāda izejas stāvokli.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc IEC 60947-5-2.

SM312WQD ir Banner MINI-BEAM sērijas diverģenta difūzā režīma foto sensors ar infrasarkanās gaismas (880 nm) staru un 130 mm darbības attālumu. Platais stars nosaka objektus pēc to atstarotās gaismas bez precīzas tēmēšanas uz mērķi.

• Darbības attālums: 130 mm
• Izeja: bipolāra, viena PNP un viena NPN, Light vai Dark Operate izvēlas ar slēdzi, 150 mA katra (100 mA pie +70 °C)
• Reakcijas laiks: 1 ms; atkārtojamība 0,3 ms
• Barošana: 10-30 V DC, < 25 mA
• Korpuss: stiegrots termoplastisks poliesteris, pilnībā iekapsulēts, ar O-gredzena blīvējumu, akrila lēca
• Vide: IP67, -20...+70 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

Jutību iestata ar 15 apgriezienu potenciometru; tas un LO/DO slēdzis atrodas zem blīvēta caurspīdīga vāciņa aizmugurējā panelī. Aizmugurējais AID LED pulsē jo ātrāk, jo stiprāks ir uztvertais signāls, kas atvieglo iestatīšanu.

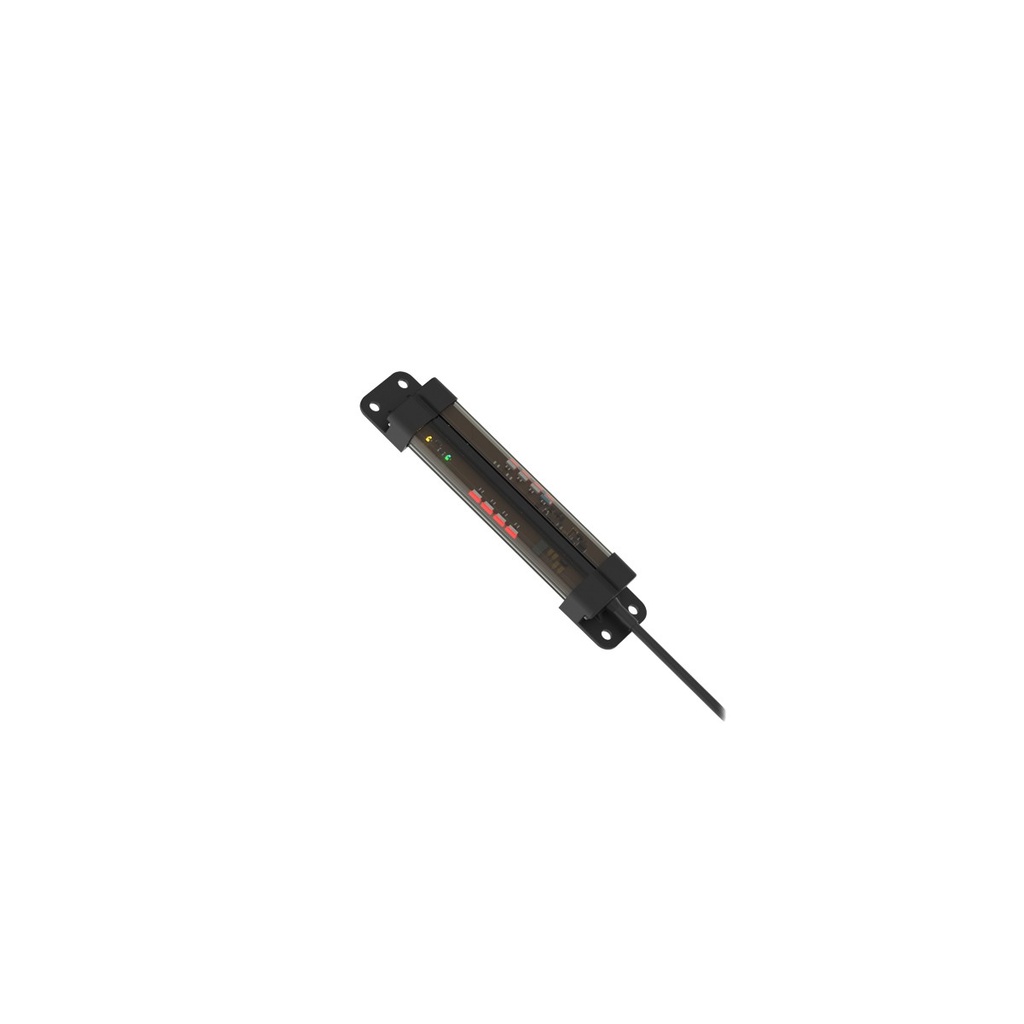

PVS28D100QP ir Banner PVS28 detaļu paņemšanas kontroles sensors un daudzkrāsu indikators vienā 28 mm platā un 100 mm garā korpusā. Divi infrasarkanie stari nosaka roku vai objektu līdz iestatītam attālumam un ignorē visu, kas atrodas tālāk, tāpēc paņemšanu no tvertnes var apstiprināt bez pieskāriena.

• Darbības attālums: 20...500 mm, atstarojošajā režīmā līdz 1000 mm
• Izeja: PNP vai NPN, 150 mA
• Reakcijas laiks: 120 ms (atstarojošajā režīmā 240 ms)
• Barošana: 12-30 V DC, parasti 35 mA pie 24 V DC
• Korpuss: polikarbonāts, ABS gala vāciņi, 2 stari ik pēc 50 mm
• Vide: IP54, -20...+50 °C
• Pieslēgums: 150 mm PVC kabelis ar M12 papa savienotāju, 5 kontakti

Pārslēgšanās punktu iemāca caur pelēko attālinātās ieejas vadu. Krāsas, mirgošanas veidus un izejas darbību (fiksācija, ieslēgšanās vai izslēgšanās aizture) iestata ar Banner Pro Editor programmatūru un Pro Converter Cable kabeli, kas jāpasūta atsevišķi.

Vibrācija pēc IEC 60068-2-6, trieciens pēc IEC 60068-2-27.

QS30EXSH2OQ5 ir Banner QS30H2O sērijas ūdens noteikšanas sensoru pāra lielas jaudas raidītājs, kas darbojas kopā ar QS30ARXSH2O vai QS30RRXSH2O uztvērēju līdz 8 m attālumā. 1450 nm infrasarkanais stars ir pieskaņots ūdens absorbcijas joslai: tas iziet cauri daudziem plastmasas un stikla traukiem, bet ūdens bāzes šķidrumi to vājina, tāpēc sensoru pāris nosaka, vai trauks ir piepildīts.

• Darbības attālums: 8 m ar lielas jaudas uztvērēju, efektīvais stars 13 mm
• Izeja: nav (raidītājs); stara atslēgšanas ieeja ar balto vadu
• Barošana: 10-30 V DC, < 80 mA
• Korpuss: PC/ABS, PMMA logs, M30x1.5 vītņots cilindrs vai sānu stiprinājums
• Vide: IP67, NEMA 6, mazgāšana ar 1200 psi spiedienu pēc NEMA PW12, -20...+60 °C
• Pieslēgums: 150 mm PVC kabelis ar M12 papa savienotāju, 5 kontakti

Darbojas tikai ar lielas jaudas QS30ARXSH2O (Light Operate) vai QS30RRXSH2O (Dark Operate) uztvērēju, kas jāpasūta atsevišķi. Pieslēdzot balto vadu mīnusam, stars izslēdzas, tāpēc pirms iekārtas palaišanas var pārbaudīt uztvērēja darbību. Modulācijas frekvenci A vai B izvēlas ar pelēko vadu, un tai jāsakrīt raidītājam un uztvērējam, tāpēc blakus esoši pāri viens otru netraucē.

QS30ARXSH2OQ5 ir Banner QS30H2O sērijas ūdens noteikšanas sensoru pāra lielas jaudas uztvērējs, kas darbojas kopā ar QS30EXSH2O raidītāju līdz 8 m attālumā. 1450 nm infrasarkanais stars ir pieskaņots ūdens absorbcijas joslai: tas iziet cauri daudziem plastmasas un stikla traukiem, bet ūdens bāzes šķidrumi to vājina, tāpēc sensoru pāris nosaka, vai trauks ir piepildīts.

• Darbības attālums: 8 m ar QS30EXSH2O raidītāju
• Izeja: bipolāra, viena PNP un viena NPN, Light Operate, 100 mA
• Reakcijas laiks: 10 ms ieslēgšanai un izslēgšanai, atkārtojamība 5 ms pie signāla rezerves 10x un vairāk; 30 ms un 25 ms pie 2-10x
• Barošana: 10-30 V DC, < 65 mA
• Korpuss: PC/ABS, PMMA logs, M30x1.5 vītņots cilindrs vai sānu stiprinājums
• Vide: IP67, NEMA 6, mazgāšana ar 1200 psi spiedienu pēc NEMA PW12, -20...+60 °C
• Pieslēgums: 150 mm PVC kabelis ar M12 papa savienotāju, 5 kontakti

Lielas jaudas pāris paredzēts bieziem vai necaurspīdīgiem traukiem, kam vajadzīga vislielākā stara jauda, lai tas izietu cauri trauka sienai, ar lēnāku reakciju nekā standarta modeļiem. Tas darbojas tikai ar lielas jaudas QS30EXSH2O raidītāju, kas jāpasūta atsevišķi. Izeja ir ieslēgta, kamēr stars nav aizsegts. Modulācijas frekvenci A vai B izvēlas ar pelēko vadu, un tai jāsakrīt raidītājam un uztvērējam, tāpēc blakus esoši pāri viens otru netraucē. Dzeltenais AID indikators mirgo jo ātrāk, jo vairāk gaismas tiek uztverts.

QS18VN6RQ8 ir Banner QS18 sērijas foto sensora uztvērējs. Tas pārslēdzas, kad objekts pārtrauc staru no atsevišķa QS186E raidītāja līdz 20 m attālumā.

• Darbības attālums: 20 m ar QS186E raidītāju, efektīvais stars 13 mm
• Izeja: komplementāras NPN izejas, Light Operate un Dark Operate, 100 mA katra
• Reakcijas laiks: 750 µs ieslēgšanai, 375 µs izslēgšanai; atkārtojamība 100 µs
• Barošana: 10-30 V DC, < 25 mA
• Korpuss: ABS, 18 mm vītņots priekšgals vai sānu stiprinājums, 3 mm stiprinājumi komplektā
• Vide: IP67, -20...+70 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

Darbojas kopā ar QS186E raidītāju, kas jāpasūta atsevišķi. Zaļš LED indikators rāda barošanu, dzeltens - uztverto gaismu, un tas mirgo, ja signāla rezerve ir nepietiekama.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc IEC 60947-5-2.

QS186E ir Banner QS18 sērijas foto sensora raidītājs. Tas sūta infrasarkanās gaismas (940 nm) staru uz atsevišķu QS18 uztvērēju līdz 20 m attālumā, un objekts tiek noteikts, kad tas pārtrauc staru.

• Darbības attālums: 20 m ar QS18 uztvērēju, efektīvais stars 13 mm
• Izeja: nav (raidītājs)
• Barošana: 10-30 V DC, < 25 mA
• Korpuss: ABS, 18 mm vītņots priekšgals vai sānu stiprinājums, 3 mm stiprinājumi komplektā
• Vide: IP67, -20...+70 °C
• Pieslēgums: 2 m PVC kabelis, 2 dzīslas

Raidītājam nav izejas, un tas darbojas tikai kopā ar QS18VP6R vai QS18VN6R uztvērēju, kas jāpasūta atsevišķi. Zaļš LED indikators rāda barošanu.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc IEC 60947-5-2.

O200.ER-PV1Z.72CV/H006 ir Baumer O200 sērijas miniatūrā caurstarojuma pāra uztvērējs ar 6 m nominālo attālumu. Jutības regulēšanas tam nav - pārslēgšanās slieksnis ir rūpnīcā fiksēts, tāpēc pāri tikai izlīdzina un atstāj.

• Attālums: reāls 5 m, nominālais 6 m; mazākais nosakāmais objekts 5 mm (0,5 mm ar diafragmu)
• Izeja: PNP komplementāra, light/dark operate, < 50 mA
• Barošana: 10...30 VDC, tipiski 16 mA pie 24 VDC
• Reakcijas laiks: < 0,5 ms
• Korpuss: taisnstūra 8 x 25,1 x 14,1 mm, ASA plastmasa, PMMA optika, M3 nerūsējošā tērauda vītņotās čaulas
• Vide: IP 67, -25...+50 °C
• Pieslēgums: 2 m PVC kabelis, 4 vadu

Fiksētais slieksnis der sērijveida iekārtām, kur katrā vienībā pārbauda vienu un to pašu spraugu un palaišanā nav vajadzīgs jutības iestatījums, kas laika gaitā var nobīdīties vai tikt pagriezts. Mirgojošs izejas indikators norāda uz nepietiekamu signāla rezervi vai netīru optiku, un savstarpējā ietekme ir nomākta, tāpēc blakus var strādāt vairāki pāri.

O200.TR-ZZZX.72CV/H006 ir Baumer O200 sērijas miniatūrā caurstarojuma pāra raidītājs ar impulsa sarkano LED 644 nm un 6 m nominālo attālumu. Testa ieeja izslēdz raidītāja diodi, tāpēc uztvērēja kanālu var pārbaudīt no kontroliera, nevienam neliekot roku iekārtā.

• Attālums: reāls 5 m, nominālais 6 m
• Gaismas avots: impulsa sarkanā LED, 644 nm
• Pozicionēšana: optiskās ass novirze < 1,5°, zaļš barošanas indikators
• Barošana: 10...30 VDC, tipiski 16 mA pie 24 VDC
• Korpuss: taisnstūra 8 x 25,1 x 14,1 mm, ASA plastmasa, PMMA optika, M3 nerūsējošā tērauda vītņotās čaulas
• Vide: IP 67, -25...+50 °C
• Pieslēgums: 2 m PVC kabelis, 4 vadu

Redzamu sarkano staru izlīdzina ar aci, un tā ir praktiskā atšķirība no tās pašas sērijas lāzera raidītājiem garos posmos. Raidītāju lieto kopā ar O200 sērijas caurstarojuma uztvērēju, kas nes pārslēgšanās izeju - pašam raidītājam tādas nav.

T18-2VPFF30-Q5 ir Banner T18-2 sērijas fiksēta lauka foto sensors ar 30 mm pārslēgšanās robežu un mazu redzamu sarkanu gaismas punktu taisnleņķa 18 mm korpusā, kas paredzēts mazgājamām zonām. Tas nosaka objektus tuvāk par 30 mm un ignorē visu, kas ir tālāk, tāpēc konveijers vai iekārtas daļa tieši aiz objekta izeju nepārslēdz.

• Pārslēgšanās attālums: 30 mm robeža, fiksēta
• Izeja: komplementāras PNP izejas, Light Operate un Dark Operate
• Gaismas avots: redzams sarkans LED, 624 nm
• Barošana: 10-30 V DC
• Korpuss: taisnleņķa, 18 mm vītne, termoplasts, akrila lēca, iekapsulēts
• Vide: IP67, IP68, IP69K, NEMA 4X, -40...+70 °C
• Pieslēgums: 150 mm kabelis ar M12 papa savienotāju, 4 kontakti

Īsais kabelis novieto M12 savienotāju atstatus no sensora korpusa, kas noder, ja taisnleņķa korpuss atrodas šaurā vietā. Jutības regulēšanas nav.

Atbilst UL un CE prasībām.

Q406E ir Banner EZ-BEAM Q40 sērijas foto sensora raidītājs. Tas sūta infrasarkanās gaismas staru uz atsevišķu Q40 uztvērēju līdz 60 m attālumā, un objekts tiek noteikts, kad tas pārtrauc staru.

• Darbības attālums: 60 m ar Q40 uztvērēju
• Izeja: nav (raidītājs)
• Barošana: 10-30 V DC, aizsardzība pret polaritātes maiņu
• Korpuss: termoplasts, polikarbonāta lēca, komplektā M30 stiprinājuma uzgrieznis
• Vide: IP67, -40...+70 °C
• Pieslēgums: 2 m kabelis, 2 dzīslas

Raidītājam nav izejas, un tam vajadzīgs Q40 uztvērējs, piemēram, Q40SP6R, kas jāpasūta atsevišķi.

Q40SP6R ir Banner EZ-BEAM Q40 sērijas foto sensora uztvērējs. Tas pārslēdzas, kad objekts pārtrauc infrasarkano staru no atsevišķa Q40 raidītāja līdz 60 m attālumā.

• Darbības attālums: 60 m ar Q406E raidītāju
• Izeja: PNP, komplementāras Light Operate un Dark Operate izejas, 150 mA
• Reakcijas laiks: 3 ms ieslēgšanai, 1,5 ms izslēgšanai
• Barošana: 10-30 V DC, aizsardzība pret polaritātes maiņu un īsslēgumu
• Korpuss: termoplasts, polikarbonāta lēca, komplektā M30 stiprinājuma uzgrieznis
• Vide: IP67, -40...+70 °C
• Pieslēgums: 2 m kabelis, 4 dzīslas

Darbojas kopā ar Q406E raidītāju, kas jāpasūta atsevišķi. Zaļš LED indikators rāda barošanu, dzeltens - izejas stāvokli.

FHDK 10P5101/S35A ir Baumer miniatūrs foto sensors ar background suppression. Sensors salīdzina atstarotā gaismas stara krišanas punktu uz iekšējā detektora un nosaka objektu neatkarīgi no tā krāsas un virsmas atstarošanas spējas, ignorējot visu, kas atrodas aiz iestatītā attāluma. Fokusa zona 35...45 mm ar 4 mm stara diametru ļauj kontrolēt arī nelielus objektus.

• Pārslēgšanās attālums: 20...120 mm, regulējams ar 5 apgriezumu mehānisku regulatoru
• Izeja: PNP, Light/Dark Operate, < 100 mA
• Barošana: 10...30 V DC, patēriņš tipiski 20 mA
• Korpuss: taisnstūra, 10,4 x 27 x 14 mm, plastmasa (ASA), PMMA optika
• Vide: IP 67, -25...+65 °C
• Pieslēgums: M8 konektors, 4 kontakti

Sensors piemērots objektu klātbūtnes un pozīcijas kontrolei iepakošanas, montāžas un šķirošanas iekārtās, kur fons atrodas tuvu objektam un tumšas vai spīdīgas virsmas parastam atstarojuma sensoram rada kļūdainus nolasījumus. Mirgojošs gaismas indikators norāda uz nepietiekamu signāla rezervi vai netīru optiku, tāpēc noregulēšanu un apkopi var veikt bez mērinstrumentiem. Sensors nomāc savstarpējo ietekmi, tādēļ vairākus sensorus var uzstādīt blakus vienu otram.

S18-2VNDS-Q8 ir Banner S18-2 sērijas difūzais foto sensors 18 mm plastmasas korpusā. Tas nosaka objektus pēc to atstarotās redzamās sarkanās gaismas līdz 300 mm attālumā.

• Darbības attālums: 300 mm ar 90 % baltu testa karti
• Izeja: komplementāras NPN izejas, Light Operate (melnais vads) un Dark Operate (baltais vads), kopā 100 mA
• Reakcijas laiks: 1,5 ms ieslēgšanai, 0,75 ms izslēgšanai; atkārtojamība 100 µs
• Barošana: 10-30 V DC (10-24 V DC virs +55 °C), 16 mA
• Korpuss: ABS, PMMA logs, M18x1 vītņots cilindrs, PBT uzgriežņi komplektā
• Vide: IP67, -40...+70 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

Darbības attālums norādīts baltai kartei; tumšākus objektus sensors nosaka mazākā attālumā. Jutību iestata ar viena apgrieziena potenciometru. Zaļš LED rāda barošanu un mirgo, ja signāls ir nepietiekams; dzeltens LED rāda, ka melnā vada (Light Operate) izeja ir ieslēgta.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc 213B metodes (75 g darbības laikā).

QS186EQ5 ir Banner QS18 sērijas foto sensora raidītājs. Tas sūta infrasarkanās gaismas (940 nm) staru uz atsevišķu QS18 uztvērēju līdz 20 m attālumā, un objekts tiek noteikts, kad tas pārtrauc staru.

• Darbības attālums: 20 m ar QS18 uztvērēju, efektīvais stars 13 mm
• Izeja: nav (raidītājs)
• Barošana: 10-30 V DC, < 25 mA
• Korpuss: ABS, 18 mm vītņots priekšgals vai sānu stiprinājums, 3 mm stiprinājumi komplektā
• Vide: IP67, -20...+70 °C
• Pieslēgums: 150 mm PVC kabelis ar M12 papa savienotāju, 4 kontakti

Raidītājam nav izejas, un tas darbojas tikai kopā ar QS18VP6R vai QS18VN6R uztvērēju, kas jāpasūta atsevišķi. Zaļš LED indikators rāda barošanu.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc IEC 60947-5-2.

QS18VN6RQ5 ir Banner QS18 sērijas foto sensora uztvērējs. Tas pārslēdzas, kad objekts pārtrauc staru no atsevišķa QS186E raidītāja līdz 20 m attālumā.

• Darbības attālums: 20 m ar QS186E raidītāju, efektīvais stars 13 mm
• Izeja: komplementāras NPN izejas, Light Operate un Dark Operate, 100 mA katra
• Reakcijas laiks: 750 µs ieslēgšanai, 375 µs izslēgšanai; atkārtojamība 100 µs
• Barošana: 10-30 V DC, < 25 mA
• Korpuss: ABS, 18 mm vītņots priekšgals vai sānu stiprinājums, 3 mm stiprinājumi komplektā
• Vide: IP67, -20...+70 °C
• Pieslēgums: 150 mm PVC kabelis ar M12 papa savienotāju, 4 kontakti

Darbojas kopā ar QS186E raidītāju, kas jāpasūta atsevišķi. Zaļš LED indikators rāda barošanu, dzeltens - uztverto gaismu, un tas mirgo, ja signāla rezerve ir nepietiekama.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc IEC 60947-5-2.

Transmitter LT110LTB58J

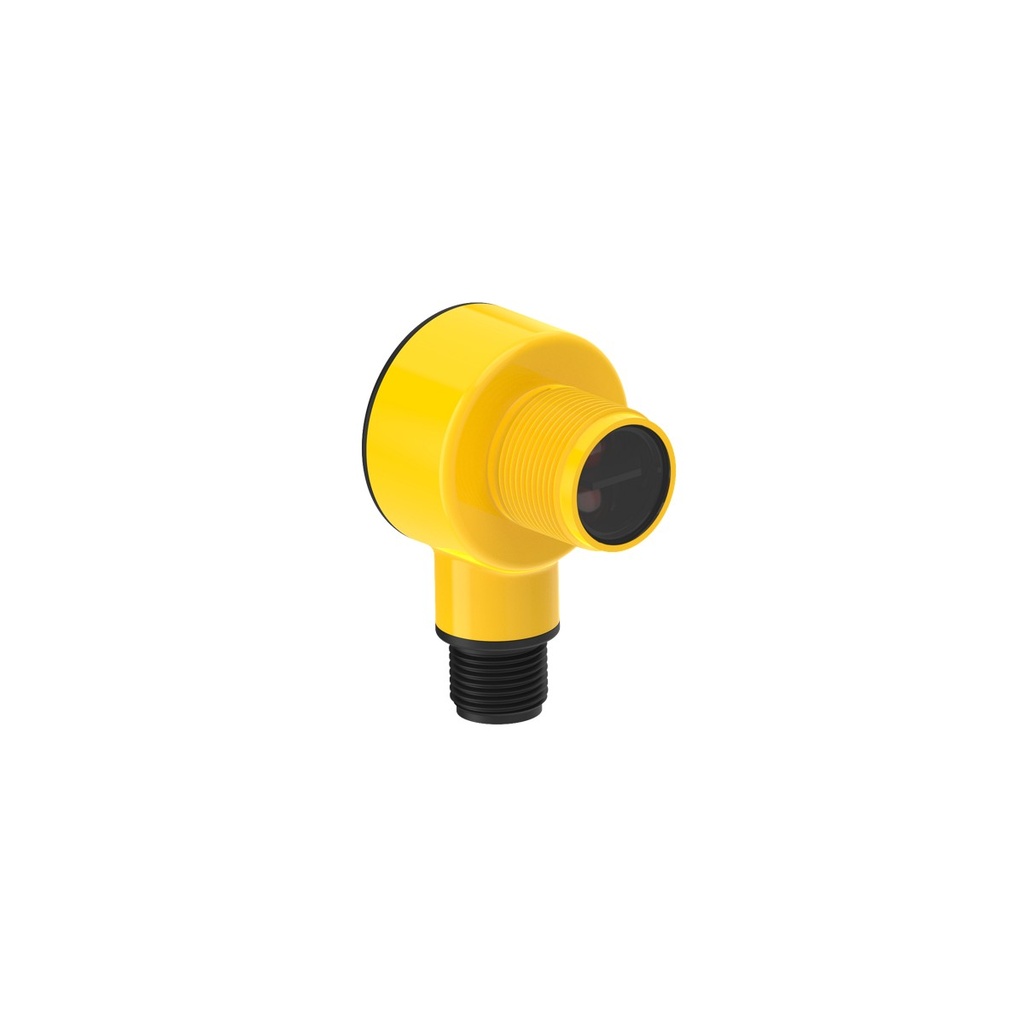

T18-2VPDLIR-Q8 ir Banner T18-2 sērijas difūzais foto sensors ar infrasarkanās gaismas (850 nm) staru taisnleņķa 18 mm korpusā, kas paredzēts mazgājamām zonām. Tas nosaka objektus pēc to atstarotās gaismas līdz 750 mm attālumā.

• Darbības attālums: 750 mm, regulējams
• Izeja: komplementāras PNP izejas, Light Operate (melnais vads) un Dark Operate (baltais vads), kopā 100 mA (50 mA virs +55 °C)
• Reakcijas laiks: 1,5 ms ieslēgšanai, 0,75 ms izslēgšanai; atkārtojamība 100 µs
• Barošana: 10-30 V DC (10-24 V DC virs +55 °C), < 16 mA
• Korpuss: taisnleņķa, M18x1 vītne, PBT poliesters, PMMA lodziņš, elektronika iestrādāta epoksīdsveķos
• Vide: IP67, IP68, IP69K, -40...+70 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 4 kontakti

Jutību iestata ar viena apgrieziena potenciometru. Zaļais LED indikators rāda barošanu un mirgo, ja signāls ir nepietiekams; dzeltenais LED indikators rāda, ka melnā vada izeja ir ieslēgta.

ECOLAB sertificēta ķīmiskā saderība. Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202G (201A metode), pret triecienu - pēc 213B metodes (75 g darbības laikā).

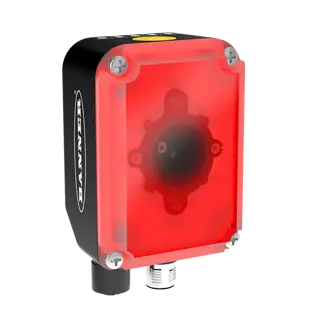

ABR72L16-RDE2 ir Banner ABR 7000 sērijas attēla svītrkodu lasītājs 1D un 2D kodiem, arī tieši uz detaļas marķētiem (DPM) kodiem. Tam ir 2 MP sensors ar globālo slēdzi, 16 mm šķidrās lēcas autofokuss un sarkans difūzs apgaismojums divos programmatūrā konfigurējamos sektoros.

• Attēla sensors: 1600 x 1200 px CMOS, globālais slēdzis, 45 kadri/s; 16 mm šķidrā lēca ar autofokusu
• Apgaismojums: sarkans difūzs DPM, centrālais un perifērais sektors; darba attālums 40...450 mm
• Ieejas un izejas: 2 optiski izolētas ieejas; 3 izejas NPN/PNP/push-pull, 100 mA
• Sakari: galvenais RS232 vai RS422 + papildu RS232; Ethernet 10/100 ar TCP/IP, EtherNet/IP, Modbus TCP, SLMP, saderīgs ar PROFINET
• Konfigurēšana: Barcode Manager programmatūra, Smart Teach poga, iebūvēts tīmekļa serveris
• Barošana: 10-30VDC, 0,7 A pie 10 VDC līdz 0,2 A pie 30 VDC
• Korpuss un vide: alumīnijs, 238 g, IP67 ar blīvētiem kabeļiem, 0...+45 °C; M12 17 kontaktu paps + M12 D-kodēta 4 kontaktu mamma

Rūpnīcas fokuss ir 240 mm ar horizontālo redzes lauku 112 mm; citus attālumus iestata ar autofokusu. Barošanai un I/O vajadzīgs 17 kontaktu M12 kabelis, Ethernet portam - D-kodēts M12 kabelis. Lasītāju notēmē ar diviem 2. klases lāzera rādītājiem, bet zaļš un sarkans gaismas punkts un skaņas signāls rāda veiksmīgu vai neveiksmīgu nolasījumu.

Vibrācija pēc EN 60068-2-6, trieciens pēc EN 60068-2-27, atkārtoti triecieni pēc EN 60068-2-29. 2. klases lāzers pēc IEC 60825-1.

950551020 Pastiprinātājs šķiedru optikai S7-5-E-N

SMBZMXMP ir Banner nerūsējošā tērauda plāksne 3DTOF sērijas sensora iegremdētai montāžai. Papildus M4 atverēm sensoram tai ir 1/4-20 vītne, tāpēc plāksni var nostiprināt arī uz Bogen tipa šarnīra turētāja.

• Der: Banner 3DTOF sērijai
• Materiāls: nerūsējošais tērauds
• Komplektā: M4 x 0,7 skrūves
• Papildu montāža: 1/4-20 vītne

Q4XTULAF500-Q8 ir Banner Q4X sērijas lāzera distances sensors ar 1. klases redzamas sarkanas gaismas lāzeru (655 nm) un 0-10 V analogo izeju diapazonā 25-500 mm. Tas mēra gan tumšus, gan spīdīgus mērķus un rāda nolasījumu voltos vai milimetros četrciparu displejā.

• Izšķirtspēja: < 0,3 mm pie 25-100 mm, < 1 mm pie 100-300 mm, < 1,75 mm pie 300-500 mm; linearitāte atbilst rokasgrāmatas precizitātes līknei
• Mērdiapazons: 25-500 mm
• Izeja: analogā 0-10 V, min. slodze 2,5 kOhm; reakcijas laiks 0,5...2560 ms atkarībā no AVG (averaging) iestatījuma
• Barošana: 12-30 V DC, < 675 mW
• Korpuss: 316L nerūsējošais tērauds, M18 vītņots cilindrs, PMMA lēcas vāks
• Vide: IP67, IP68, IP69K, -10...+50 °C, ECOLAB sertificēts
• Pieslēgums: iebūvēts M12 papa savienotājs, 5 kontakti

Analogās izejas diapazonu iemāca ar pogām vai attālināto ieeju, izmantojot viena vai divu punktu iemācīšanu. Korpuss iztur agresīvu tīrīšanu un tipiskos griešanas un eļļošanas šķidrumus, tāpēc sensors der mazgājamām pārtikas līnijām un apstrādes centriem. Labākai precizitātei sensoram jāļauj iesilt 10 minūtes.

Izturība pret triecienu pārbaudīta pēc MIL-STD-202G (213B metode), pret vibrāciju - pēc MIL-STD-202G (201A metode). 1. klases lāzera produkts.

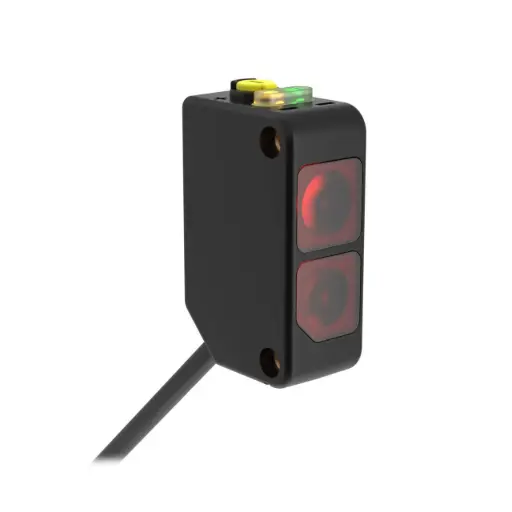

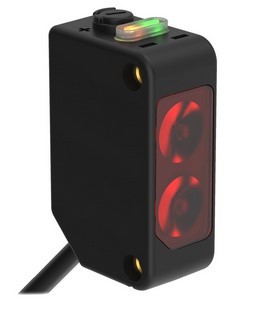

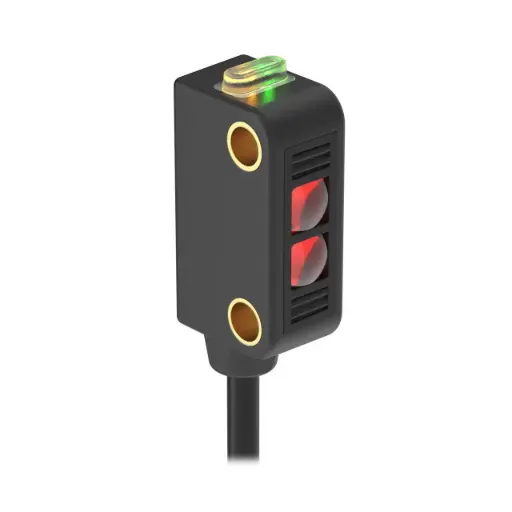

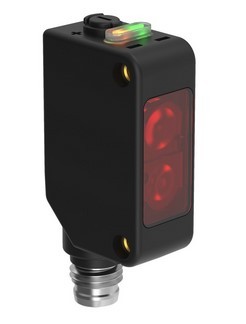

FHDK 10P5101 ir Baumer miniatūrs foto sensors ar background suppression. Sensors salīdzina atstarotā gaismas stara krišanas punktu uz iekšējā detektora un nosaka objektu neatkarīgi no tā krāsas un virsmas atstarošanas spējas, ignorējot visu, kas atrodas aiz iestatītā attāluma. Fokusa zona 35...45 mm ar 4 mm stara diametru ļauj kontrolēt arī nelielus objektus.

• Pārslēgšanās attālums: 20...120 mm, regulējams ar 5 apgriezumu mehānisku regulatoru
• Izeja: PNP, Light/Dark Operate, < 100 mA
• Barošana: 10...30 V DC, patēriņš tipiski 20 mA
• Korpuss: taisnstūra, 10,4 x 27 x 14 mm, plastmasa (ASA), PMMA optika
• Vide: IP 65, -25...+65 °C
• Pieslēgums: kabelis 2 m, 4 dzīslas

Sensors piemērots objektu klātbūtnes un pozīcijas kontrolei iepakošanas, montāžas un šķirošanas iekārtās, kur fons atrodas tuvu objektam un tumšas vai spīdīgas virsmas parastam atstarojuma sensoram rada kļūdainus nolasījumus. Mirgojošs gaismas indikators norāda uz nepietiekamu signāla rezervi vai netīru optiku, tāpēc noregulēšanu un apkopi var veikt bez mērinstrumentiem. Sensors nomāc savstarpējo ietekmi, tādēļ vairākus sensorus var uzstādīt blakus vienu otram.

Receiver SMR3215TBJ

LMB30LP ir Banner zema profila plakans stiprinājums ar 30 mm montāžas atveri.

• Montāžas atvere: Ø30,5 mm
• Montāža: 2x Ø5,5 mm atveres
• Izmēri: 65 x 50 mm
• Materiāls: 300. sērijas nerūsējošais tērauds

LMBS15SP ir Banner skava, kas notur ierīci S15 korpusā. To stiprina ar komplektā iekļautajām vītnes veidojošajām skrūvēm vai ar M5 vai No. 10 skrūvēm.

• Der: Banner S15 korpusam
• Materiāls: balts polipropilēns
• Montāža: atvere M5 vai No. 10 skrūvēm
• Komplektā: 5 gab., ar vītnes veidojošajām skrūvēm

PIRS1X166UMPMAL ir Banner plastmasas optiskās šķiedras masīvs pretstatītajam režīmam: taisnstūra sensora galvā 33,5 mm garumā blakus izvietotas 16 šķiedras dzīslas ar Ø0,25 mm, tāpēc mazs objekts jebkurā masīva vietā pārtrauc gaismu. Stars iziet no galvas sāna.

• Darbības attālums: DF-G1 680 mm, D10D 1000 mm, D10B 300 mm, D10A 260 mm
• Masīvs: 33,5 mm, 16 x Ø0,25 mm dzīslas, sānu skats, taisnstūra galva
• Šķiedra: garums 2 m, bez nobeiguma; piegādā pārī
• Materiāls: akrila (PMMA) serde, polietilēna apvalks un galva
• Temperatūra: -30...+70 °C

Vadības gali nav nobeigti, un tos nogriež vajadzīgajā garumā ar komplektā esošo PFC-4 griezēju. Akrila serdi bojā skābes, stipri sārmi un šķīdinātāji; plastmasas šķiedru Banner iesaka tikai sensoriem ar redzamo gaismu.

SMBAMS18RA ir Banner SMBAMS sērijas taisnā leņķa stiprinājums cilindriskiem sensoriem ar 18 mm vītni.

• Sensora atvere: Ø19,0 mm, sensoriem ar 18 mm vītni
• Materiāls: 12-ga (2,6 mm) auksti velmēts tērauds
• Regulēšana: grozīšanas rievas, pagriešana par vairāk nekā 90°
• Komplektā: montāžas detaļas

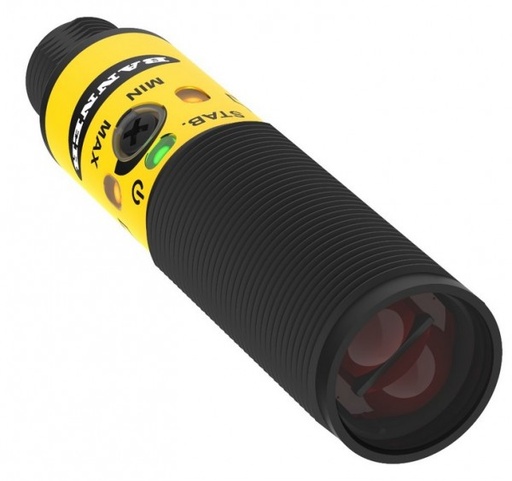

T18-2VPLPC-Q8 ir Banner T18-2 sērijas polarizēts sensors darbam ar atstarotāju, kas neņem vērā spīdīgu objektu atstaroto gaismu. Taisnleņķa korpusam ar 18 mm vītni elektronika ir iekapsulēta epoksīda sveķos un ārējās daļas ir no pārtikai piemērotas plastmasas, tāpēc sensors paredzēts mitrām un mazgājamām zonām. Jutību iestata ar viena apgrieziena potenciometru.

• Pārslēgšanās attālums: 6 m ar BRT-84 atstarotāju
• Izeja: komplementāra PNP (NO un NC), kopā 100 mA līdz +55 °C; reakcijas laiks 1,5 ms / 0,75 ms (ieslēgšana / izslēgšana)
• Barošana: 10-30 V DC (virs +55 °C 10-24 V DC), < 16 mA
• Korpuss: taisnleņķa, 18 mm vītne, PBT poliesters, PMMA lodziņš
• Vide: IP67, IP68, IP69K, -40...+70 °C; ECOLAB ķīmiskās saderības sertifikāts
• Pieslēgums: M12 papa savienotājs, 4 kontakti

Vibrācija pēc MIL-STD-202G 201A metodes, trieciens pēc 213B metodes (75 g darbības laikā).

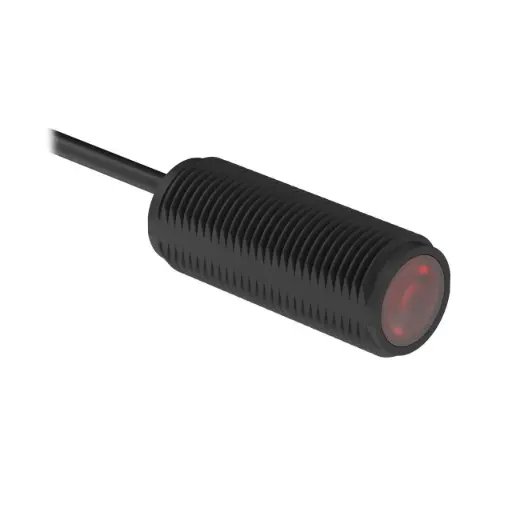

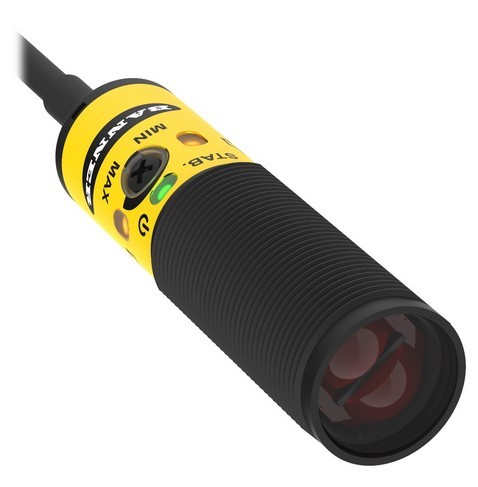

S18-2VNDS-2M ir Banner S18-2 sērijas difūzais foto sensors 18 mm plastmasas korpusā. Tas nosaka objektus pēc to atstarotās redzamās sarkanās gaismas līdz 300 mm attālumā.

• Darbības attālums: 300 mm ar 90 % baltu testa karti
• Izeja: komplementāras NPN izejas, Light Operate (melnais vads) un Dark Operate (baltais vads), kopā 100 mA
• Reakcijas laiks: 1,5 ms ieslēgšanai, 0,75 ms izslēgšanai; atkārtojamība 100 µs
• Barošana: 10-30 V DC (10-24 V DC virs +55 °C), 16 mA
• Korpuss: ABS, PMMA logs, M18x1 vītņots cilindrs, PBT uzgriežņi komplektā
• Vide: IP67, -40...+70 °C
• Pieslēgums: 2 m PVC kabelis

Darbības attālums norādīts baltai kartei; tumšākus objektus sensors nosaka mazākā attālumā. Jutību iestata ar viena apgrieziena potenciometru. Zaļš LED rāda barošanu un mirgo, ja signāls ir nepietiekams; dzeltens LED rāda, ka melnā vada (Light Operate) izeja ir ieslēgta.

Izturība pret vibrāciju pārbaudīta pēc MIL-STD-202F (201A metode), pret triecienu - pēc 213B metodes (75 g darbības laikā).

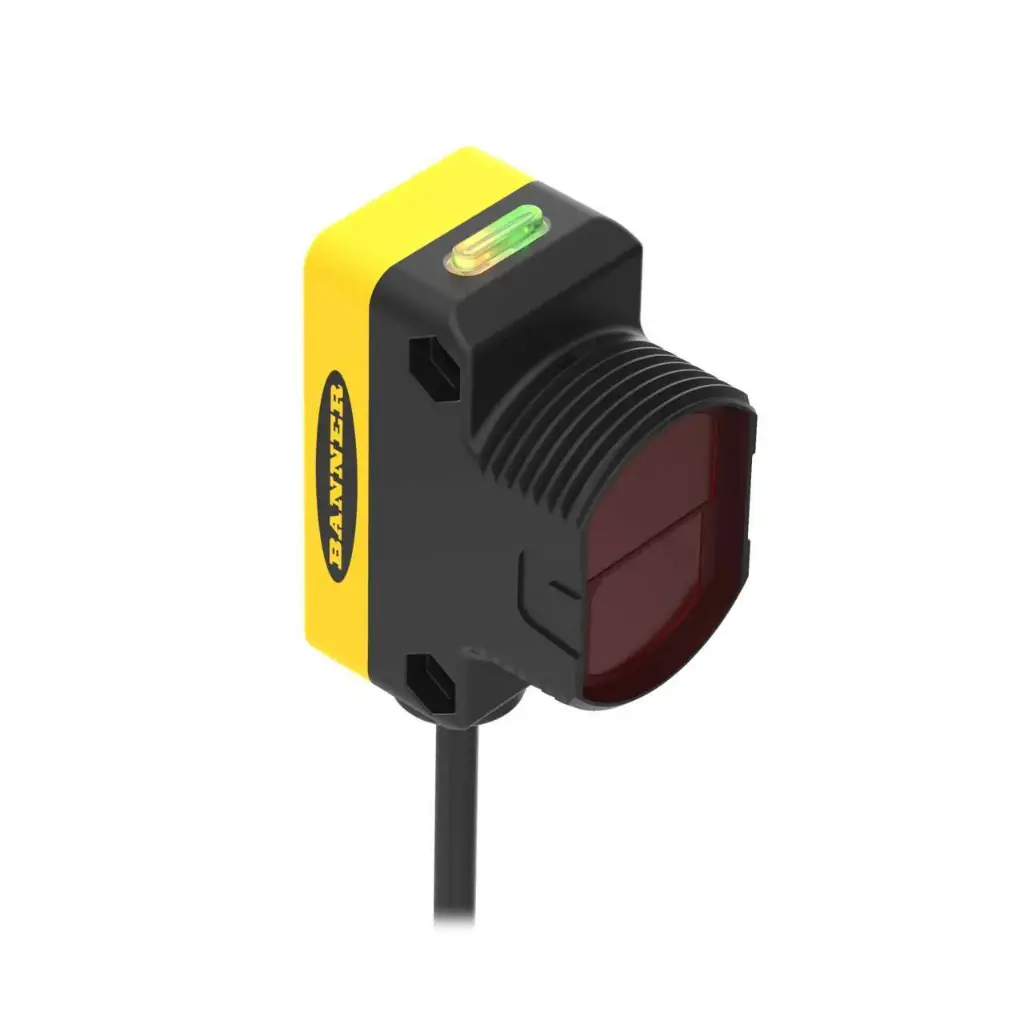

QS30LPQPMA25 ir Banner QS30 sērijas polarizēts atstarojošā režīma foto sensors ar redzamas sarkanas gaismas (630 nm) staru un 8 m darbības attālumu ar BRT-84 atstarotāju. Jutību iestata ar viena apgrieziena potenciometru.

• Darbības attālums: 8 m ar BRT-84 atstarotāju
• Izeja: PNP, 100 mA, Light/Dark Operate
• Reakcijas laiks: 2 ms, atkārtojamība 500 µs
• Barošana: 10-30 V DC, < 40 mA
• Korpuss: taisnstūra ABS ar M30 stiprinājumu, akrila lēca
• Vide: IP67, -20...+70 °C
• Pieslēgums: 150 mm PUR kabelis ar M12 papa savienotāju, 4 kontakti

Zaļš LED indikators: barošana, mirgo izejas pārslodzes gadījumā. Dzeltens: uztverta gaisma, mirgo pie nepietiekamas signāla rezerves. Dzeltens LED indikators sensora aizmugurē rāda, ka izeja ir ieslēgta.

Vibrācija pēc MIL-STD-202F, 201A metodes; trieciens pēc IEC 60947-5-2 (30 G, 11 ms).
