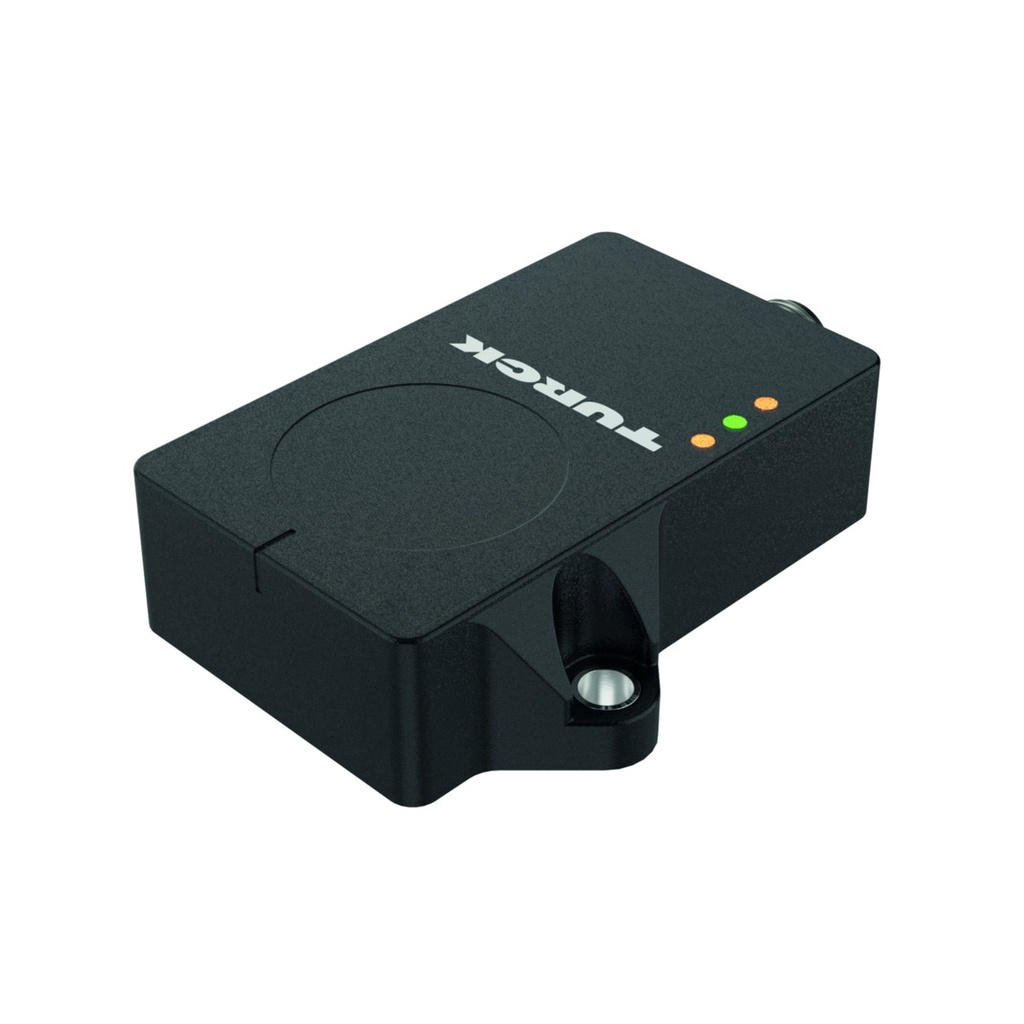

Vibrāciju sensors CMVT-QR20-IOLX3-H1141/3GD, ATEX 3G/3D, 16 g, 0...320 mm/s, 3 asis, IO-Link, M12, IP69K

CMVT-QR20-IOLX3-H1141/3GD ir stāvokļa uzraudzības vibrāciju un temperatūras sensors, kas mēra paātrinājumu un ātrumu trīs asīs un korpusa temperatūru. Tas ir CMVT-QR20 ATEX izpildījums 2. un 22. zonai - mērīšanas daļa neatšķiras, bet ierīcei ir Ex marķējums un šaurāks pieļaujamās apkārtējās vides diapazons.

• Mērdiapazons: paātrinājums RMS 16 g (nolase 6,6 kHz), ātrums 0...320 mm/s RMS @ 78 Hz, temperatūra -40...+85°C; izšķirtspēja 0,01 g un 0,01 mm/s
• Precizitāte: ātruma linearitātes novirze ≤ ±1 % @ 78 Hz, paātrinājuma ≤ ±3 % @ 78 Hz; atkārtojamība ≤ ±5 % @ 78 Hz
• Izejas: 4. kontakts - IO-Link vai SIO, 2. kontakts - SIO; SIO režīmā divas PNP/NPN pārslēgšanas izejas; IO-Link COM 3 (230,4 kBaud)
• Barošana: 18...30 VDC (IO-Link), 10...30 VDC (SIO), patēriņš < 50 mA
• Aizsardzība: pret vada pārrāvumu un polaritātes maiņu
• Korpuss: taisnstūra QR20, Ultem plastmasa, 71,6 x 62,6 x 20 mm
• Vide: IP68/IP69K, piesārņojuma pakāpe 3, trieciens 200 g (4 ms), vibrācija 20 g; ATEX zonā pieļaujamā vide -30...+70°C
• Pieslēgums: M12 x 1 papa tipa savienotājs, 4 kontakti

Ierīces marķējums: Ex II 3 G Ex ec IIC T4 Gc / II 3 D Ex tc. Savienojumu nedrīkst atvienot zem sprieguma, un sensors jāaizsargā pret mehāniskiem bojājumiem.

Caur IO-Link var izvēlēties izvadāmo lielumu - paātrinājuma vai ātruma RMS vai peak-to-peak vērtību - un iestatīt pārslēgšanas slieksņus. Slieksņus var parametrizēt pēc ISO 10816-3 mašīnu klasēm vai definēt brīvi. Zaļš LED rāda barošanu un, mirgojot, aktīvu IO-Link sakaru; divi dzelteni LED rāda pārsniegtu slieksni.

UL reģistrācijas numurs E351232. MTTF 548 gadi pēc SN 29500 (Ed. 99) pie 40°C. Trieciens pārbaudīts pēc EN 60068-2-27, vibrācija pēc EN 60068-2-6, temperatūras maiņas pēc EN 60068-2-14 (20 cikli).
