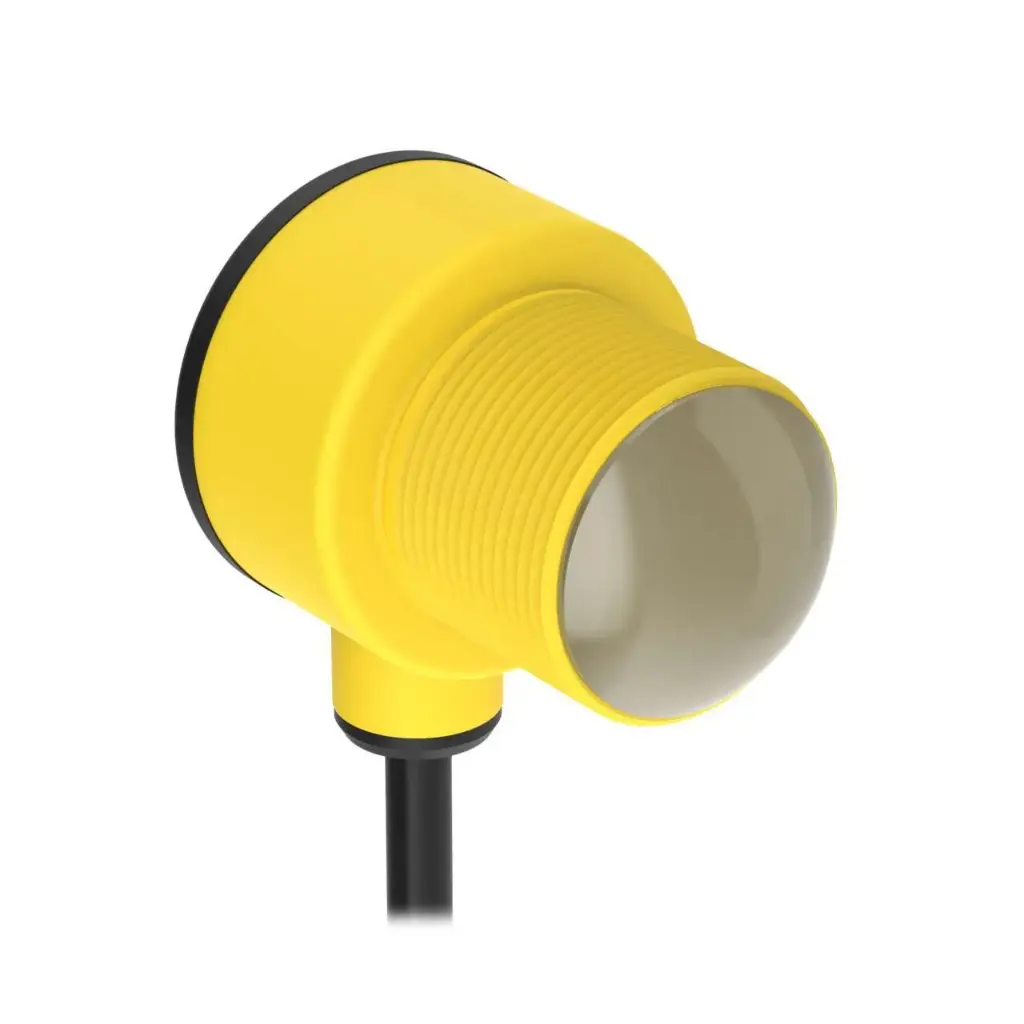

Radara sensors T30R-1515-CKIQP, 0,1...6 m, 4-20mA, PNP/NPN, IO-Link, 15°, M30, 150 mm kabelis ar M12

T30R-1515-CKIQP ir Banner T30R sērijas 122 GHz FMCW radara sensors M30 korpusā ar 15 x 15° staru. Izmērīto attālumu tas dod kā 4-20 mA signālu, un tam ir viena konfigurējama PNP/NPN diskrētā izeja, kas nodrošina arī IO-Link.

• Precizitāte: linearitāte < ±4 mm (atskaites mērķis RCS 1 m²); atkārtojamība < 1 mm; temperatūras ietekme < ±10 mm
• Diapazons: noteikšana 0,1...6 m, mērīšana 0,1...6 m
• Izejas: analogā 4-20 mA (balts vads); diskrētā PNP/NPN vai IO-Link push/pull (melns vads), 50 mA; analogās izejas atjaunošana 2 ms, diskrētās reakcijas laiks 6 ms
• Barošana: 10...30 V DC, < 100 mA pie 24 V
• Korpuss: PBT, M30 x 1,5 vītne, COP lodziņš
• Vide: IP67, -40...+65 °C
• Pieslēgums: 150 mm PUR kabelis ar M12 5 kontaktu papa savienotāju

C versija izmanto platāku frekvenču joslu nekā standarta T30R-1515, tāpēc tai ir mazāka nejutīgā zona un vienāda linearitāte visā 0,1...6 m diapazonā; tā der mērīšanai tuvu sensoram. Iestatījumus veic caur IO-Link, ar Banner Measurement Sensor Software vai ar attālinātās ieejas vadu.

Radio atļauja šim modelim: tikai ASV, Kanāda un Koreja - Eiropai tas nav norādīts kā apstiprināts. Vibrācija pēc MIL-STD-202F 201A metodes, trieciens pēc 213B metodes (75 g darbībā).
