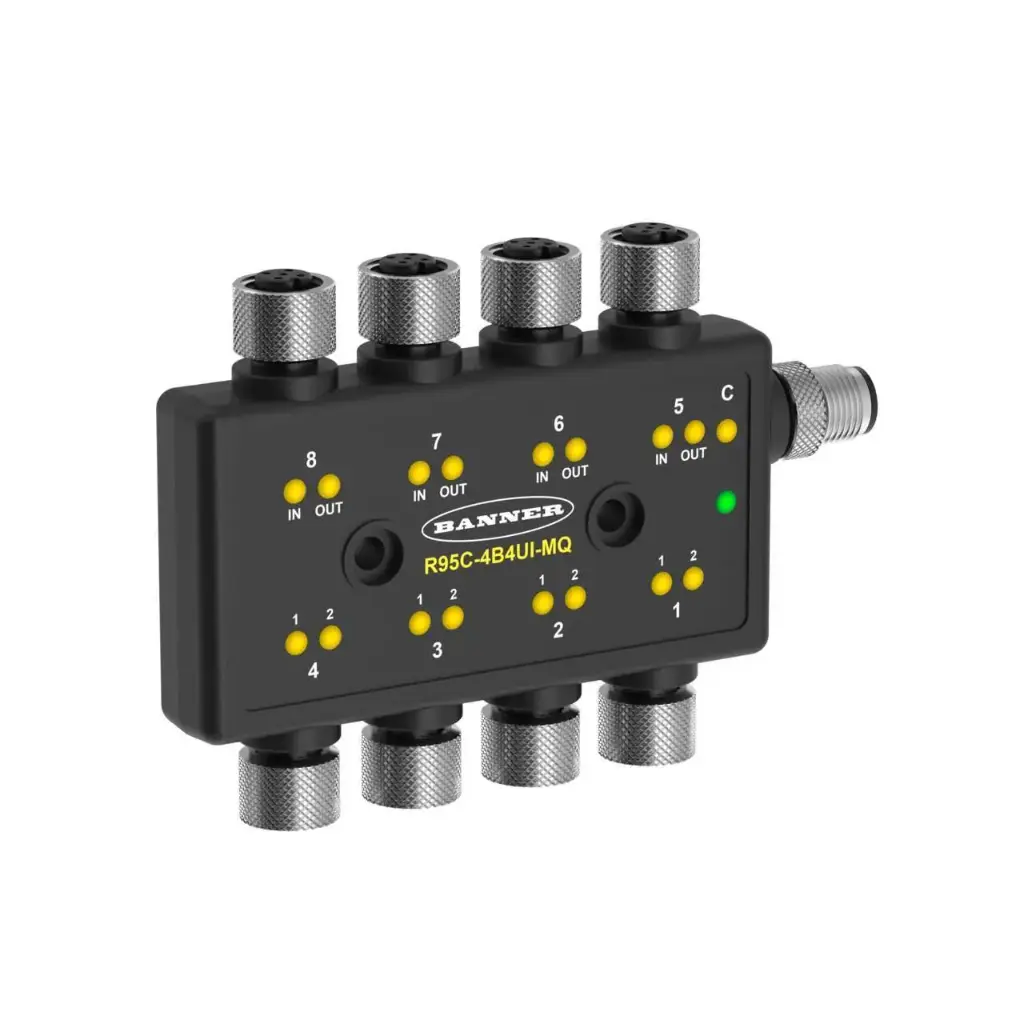

R95C-4B4UI-MQ ir Banner R95C sērijas Modbus hub ar astoņiem M12 portiem: četriem ar diviem diskrētiem kanāliem katrā un četriem analogiem sprieguma vai strāvas portiem, kurus var izmantot kā ieeju vai izeju. Visas vērtības nolasa un iestata caur Modbus reģistriem RS-485 tīklā.
- Diskrētie: porti 1-4, 2 kanāli katrā, NPN vai PNP katram kanālam, izejas slodze 200 mA; aiztures režīmi, skaitītāji, PFM izeja 0...600 Hz
- Analogie: porti 5-8, ieeja 0...11000 mV vai 0...24000 µA, izeja 0...10000 mV vai 4000...20000 µA
- Sakari: Modbus RTU serveris, RS-485
- Barošana: 12...30 VDC, maks. 400 mA bez slodzes; kopējā caurejošā strāva līdz 4 A
- Korpuss: pārlieta PVC korpusa daļa, niķelēta misiņa savienotāju uzgriežņi, 50x95 mm
- Vide: IP65, IP67, IP68, -40...+70 °C
- Pieslēgums: 8x 4 kontaktu M12 mamma, 1x 5 kontaktu M12 paps uz Modbus līniju
Jebkuru analogo ieeju var spoguļot uz analogo izejas portu vai kā PFM signālu uz diskrēto portu bez PLC loģikas. Iestatījumus veic ar Banner SNAP SIGNAL Configuration Software; M12 kabeļi jāpasūta atsevišķi.
Vibrācija pēc IEC 60068-2-6, trieciens pēc IEC 60068-2-27 (15 G, 11 ms).
