Divkanālu tīkla mērpārvedotājs uz Ethernet analogās izejas 0/4-20mA sensoriem.

AR593 ir APAR programmējams pārveidotājs un signāla atdalītājs montāžai uz 35 mm DIN sliedes. Tas pārveido termorezistora, termopāra, mA, V, mV vai pretestības ieejas signālu vienlaikus strāvas un sprieguma izejā ar 1,5 kV galvanisko atdalīšanu starp ieeju, izeju un barošanu.

• Ieeja: Pt100/Pt500/Pt1000/Ni100 2 vai 3 vadu, termopāris J/K/S/B/R/T/E/N, 0/4-20 mA, 0-10 V, 0-60 mV, 0-2500 Ω
• Izejas: 0/4-20 mA aktīvā (slodze ≤ 500 Ω) un 0/2-10 V, arī invertētas
• Precizitāte: 0,1 % no diapazona, termopāriem papildus <2 °C
• Barošana: 24 VAC/DC (18-50 VDC, 13-35 VAC), <850 mW
• Reakcijas laiks: 360 ms, regulējams 0,24...1,6 s
• Korpuss: 35 mm DIN sliede, IP20, 0...65 °C

Rūpnīcas iestatījums ir Pt100, 0...500 °C, 4-20 mA un 0-10 V; citu ieeju vai diapazonu iestata ar APAR programmatoru vai APAR, ja tas norādīts pasūtījumā (piem., AR593 / J / 0..20 mA / 100..600 °C). Strāvas izeja ir aktīva, un to nevar izmantot 2 vadu strāvas cilpā ar barošanu no cilpas. Sarkana LED indikācija rāda diapazona pārsniegšanu, sensora bojājumu vai alarmu.

• Relay is designed to control the level of conductive liquids in wells, tanks, pools, tankers, reservoirs,... (replacement HRH-1).
• Galvanically isolated supply and guard circuits.
• Within one device, the following confi gurations can be selected:
  - 2x one-level monitoring (in separate tanks)
  - 1x two-level monitoring (in one tank) - pumping from one tank to another.
• DIP switch selection on the front panel (8 functions).
• Adjustable probe sensitivity (for each probe separately).
• Adjustable relay switching delay (for each probe separately).
• 10 Hz watch frequency prevents polarization of the liquid and increases resistance to interference by network frequency

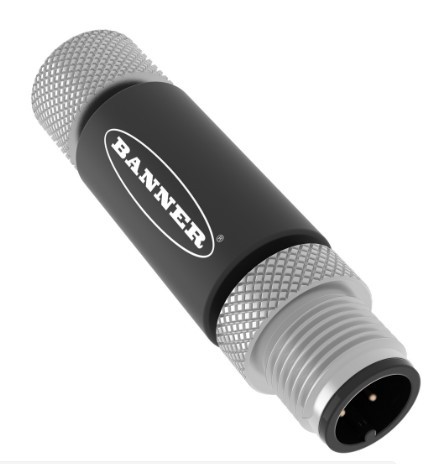

Signal Converter 4-20 mA to Modbus

Voltage: 10-30 V dc; IP65/IP67/IP68

Input: Analog Current, Output: Modbus

Female-Male 4-pin M12 QD

IM1-22EX-R/24VDC ir TURCK divkanālu izolējošā barjera ar dzirksteļdrošām ieejas ķēdēm un divām releja izejām, katrai viens NO kontakts. Ar sešiem slēdžiem priekšpusē katram kanālam atsevišķi iestata izejas režīmu (NO/NC) un ieslēdz vai izslēdz vada pārrāvuma un īssavienojuma uzraudzību.

• Kanāli: 2 ieejas NAMUR sensoriem (EN 60947-5-6) vai bezpotenciāla kontaktiem
• Izejas: 2 releji, katram 1 NO kontakts, 30 V DC / 250 V AC, ≤2 A, ≤500 VA / 60 W
• Barošana: 10...30 V DC (nominālais 24 V DC)
• Korpuss: polikarbonāts/ABS, 104 x 18 x 110 mm, montāža uz DIN sliedes (NS35) vai paneļa
• Pieslēgums: skrūvspailes, 1 x 2,5 mm² / 2 x 1,5 mm²
• Vide: IP20, -25...+60 °C

Izmanto, lai NAMUR sensoru vai kontaktu signālus no sprādzienbīstamās zonas nodotu uz releja ieeju vadības skapī. Ja uzraudzība ieslēgta, ieejas kļūmes gadījumā kanāla LED indikators deg sarkanā krāsā un izejas relejs atslēdzas. Mehāniskiem kontaktiem uzraudzība jāizslēdz vai jāpieslēdz rezistori atbilstoši datu lapas shēmai.

Sertifikāti: ATEX, CFMUS, TR CU.

IM12-FI01-2SF-2I-C0/24VDC ir TURCK divkanālu frekvences mērpārveidotājs un impulsu skaitītājs, kas galvaniski izolēti pārraida frekvences signālus līdz 20 kHz un pārveido tos 0/4...20 mA signālā. Parametrus iestata no datora ar FDT un IODD.

• Kanāli: 2 frekvences ieejas NAMUR sensoriem (EN 60947-5-6) vai kontaktiem, 0,0006...1 200 000 apgr./min
• Izejas: 2 x 0/4...20 mA, avota vai patērētāja režīms (15...28 V), slodze ≤0,8 kΩ
• Konfigurēšana: no datora ar FDT un IODD; ieejas piešķiramas kā E1, E2, E1-E2 vai E2-E1
• Barošana: 10...30 V DC, ≤3 W
• Korpuss: polikarbonāts/ABS, 120 x 12,5 x 117 mm, montāža uz DIN sliedes (NS35), noņemamas skrūvspailes
• Vide: IP20, -25...+70 °C

Izmanto vārpstu un konveijeru apgriezienu uzraudzībai, ja impulsu sensors atrodas sprādzienbīstamajā zonā. Ieejā tiek uzraudzīts vada pārrāvums un īssavienojums; kļūmes strāvu var iestatīt < 3,5 mA vai > 21,5 mA. Parametru iestatīšanai nepieciešams savienojums ar datoru.

Sertifikāti: ATEX, cULus; izmantojams ATEX 2. zonā. SIL 2.

IM12-22EX-R ir TURCK divkanālu izolējošā barjera ar dzirksteļdrošām ieejas ķēdēm un divām releja izejām, katrai viens NO kontakts. Ar slēdžiem priekšpusē iestata izejas režīmu (NO/NC) un signāla dublēšanu, kad 1. kanāls vada abas izejas.

• Kanāli: 2 ieejas NAMUR sensoriem (EN 60947-5-6) vai bezpotenciāla kontaktiem
• Izejas: 2 releji, katram 1 NO kontakts, 30 V DC / 250 V AC, ≤2 A, ≤500 VA / 60 W
• Barošana: 20...125 V DC / 20...250 V AC (40...70 Hz)
• Korpuss: polikarbonāts/ABS, 104 x 18 x 110 mm, montāža uz DIN sliedes (NS35) vai paneļa
• Pieslēgums: skrūvspailes, 1 x 2,5 mm² / 2 x 1,5 mm²
• Vide: IP20, -25...+70 °C

Izmanto, lai NAMUR sensoru vai bezpotenciāla kontaktu signālus no sprādzienbīstamās zonas nodotu uz releja ieeju vadības skapī. Zaļais Pwr LED indikators rāda gatavību darbam, dzeltenais - izejas stāvokli.

Sertifikāti: ATEX, IECEx, cUL, cFM, CSA, TR CU; izmantojams 2. zonā.

IM12-DI01-2S-2T-0/24VDC ir TURCK divkanālu izolējošā barjera 12,5 mm platā korpusā ar divām bezpotenciāla tranzistoru izejām līdz 10 kHz. Tā darbojas kā divi atsevišķi kanāli vai ar 1. kanāla signāla dublēšanu uz abām izejām.

• Kanāli: 2 ieejas NAMUR sensoriem (EN 60947-5-6) vai bezpotenciāla kontaktiem
• Izejas: 2 bezpotenciāla tranzistori ar īssavienojuma aizsardzību, ≤30 V DC, 0,1 A, ≤10 kHz
• Barošana: 10...30 V DC, ≤0,8 W
• Korpuss: polikarbonāts/ABS, 120 x 12,5 x 117 mm, montāža uz DIN sliedes (NS35)
• Pieslēgums: noņemamas skrūvspailes, 0,2...2,5 mm²
• Vide: IP20, -25...+70 °C

Ar DIP slēdžiem priekšpusē iestata izejas režīmu, ieejas ķēdes uzraudzību un darbības režīmu. Ieejas kļūmes gadījumā sarkanais LED indikators mirgo atbilstoši NE44 un attiecīgā kanāla tranzistors bloķējas. Mehāniskiem kontaktiem uzraudzība jāizslēdz vai jāpieslēdz rezistori atbilstoši datu lapas shēmai.

Sertifikāti: ATEX, cULus; izmantojams ATEX 2. zonā. Lietojams drošības ķēdēs līdz SIL 2 (IEC 61508).

IM12-TI02-2TCURTDR-2I-C0/24VDC ir TURCK divkanālu temperatūras mērpārveidotājs termopāriem, RTD, pretestībām un mV signāliem. Tas pārveido ieejas signālus galvaniski izolētās 0/4...20 mA izejās; aukstās saskares kompensācija var būt iekšēja, ārēja vai ar fiksētu vērtību.

• Ieejas: 2 x termopāris (IEC 60584, DIN 43710), -150...+150 mV, RTD (IEC 60751, DIN 43760) vai 0...5 kΩ, 2 vai 3 vadu
• Izejas: 2 x 0/4...20 mA, avota vai patērētāja režīms (15...28 V); ieejas piešķiramas kā E1, E2, E1-E2 vai E2-E1
• Konfigurēšana: no datora ar FDT un IODD
• Barošana: 10...30 V DC, ≤2,7 W
• Korpuss: polikarbonāts/ABS, 120 x 12,5 x 117 mm, montāža uz DIN sliedes (NS35), noņemamas skrūvspailes
• Vide: IP20, -25...+70 °C

Izmanto, ja termopāru un RTD signāli no sprādzienbīstamās zonas jāpievada vadības sistēmai kā strāvas signāli. Pieslēdzot RTD ar 3 vadiem, vadu pretestībām jābūt vienādām. Ieejas kļūmes tiek norādītas atbilstoši NE44, un parametru iestatīšanai nepieciešams savienojums ar datoru.

Sertifikāti: ATEX, cULus; izmantojams ATEX 2. zonā. SIL 2.

Kontaktors DILM15-01-230AC-E EATON Piegāde 1 nedēļa

Kontaktors DILEM-10 (230VAC) (XTMC6A10) EATON Piegāde 1 nedēļa

IM12-TI01-2RTDR-2I-C0/24VDC ir TURCK divkanālu temperatūras mērpārveidotājs pretestības termometriem. Tas pārveido divus RTD vai pretestības signālus galvaniski izolētās 0/4...20 mA izejās un var izvadīt arī abu ieeju starpību.

• Ieejas: 2 x RTD (Pt50, Pt100, Pt500, Pt1000, Ni50, Ni100, Ni500 u. c.) vai 0...5 kΩ, 2, 3 vai 4 vadu
• Izejas: 2 x 0/4...20 mA, avota vai patērētāja režīms (15...28 V); ieejas piešķiramas kā E1, E2, E1-E2 vai E2-E1
• Konfigurēšana: no datora ar FDT un IODD
• Barošana: 10...30 V DC, ≤2,7 W
• Korpuss: polikarbonāts/ABS, 120 x 12,5 x 117 mm, montāža uz DIN sliedes (NS35), noņemamas skrūvspailes
• Vide: IP20, -25...+70 °C

Izmanto, lai Pt100 un līdzīgu sensoru signālus no sprādzienbīstamās zonas pievadītu vadības sistēmai kā standarta strāvas signālu. Vada pārrāvumu un īssavienojumu norāda mirgojošs sarkanais LED indikators atbilstoši NE44, un kļūmes strāvu var iestatīt < 3,5 mA vai > 21,5 mA. Parametru iestatīšanai nepieciešams savienojums ar datoru.

Sertifikāti: ATEX, cULus; izmantojams ATEX 2. zonā. SIL 2.

IM1-22EX-R ir TURCK divkanālu izolējošā barjera ar dzirksteļdrošām ieejas ķēdēm un divām releja izejām, katrai viens NO kontakts. Ar sešiem slēdžiem priekšpusē katram kanālam atsevišķi iestata izejas režīmu (NO/NC) un ieslēdz vai izslēdz vada pārrāvuma un īssavienojuma uzraudzību.

• Kanāli: 2 ieejas NAMUR sensoriem (EN 60947-5-6) vai bezpotenciāla kontaktiem
• Izejas: 2 releji, katram 1 NO kontakts, 30 V DC / 250 V AC, ≤2 A, ≤500 VA / 60 W
• Barošana: 20...125 V DC / 20...250 V AC (40...70 Hz)
• Korpuss: polikarbonāts/ABS, 104 x 18 x 110 mm, montāža uz DIN sliedes (NS35) vai paneļa
• Pieslēgums: skrūvspailes, 1 x 2,5 mm² / 2 x 1,5 mm²
• Vide: IP20, -25...+70 °C

Izmanto, lai NAMUR sensoru vai kontaktu signālus no sprādzienbīstamās zonas nodotu uz releja ieeju vadības skapī. Ja uzraudzība ieslēgta, ieejas kļūmes gadījumā kanāla LED indikators deg sarkanā krāsā un izejas relejs atslēdzas. Mehāniskiem kontaktiem uzraudzība jāizslēdz vai jāpieslēdz rezistori atbilstoši datu lapas shēmai.

Sertifikāti: ATEX, IECEx, UL, CFMUS, CSA, TR CU; izmantojams 2. zonā. SIL 2 saskaņā ar exida FMEDA.

IM12-22EX-R/24VDC ir TURCK divkanālu izolējošā barjera ar dzirksteļdrošām ieejas ķēdēm un divām releja izejām, katrai viens NO kontakts. Ar slēdžiem priekšpusē iestata izejas režīmu (NO/NC) un signāla dublēšanu, kad 1. kanāls vada abas izejas.

• Kanāli: 2 ieejas NAMUR sensoriem (EN 60947-5-6) vai bezpotenciāla kontaktiem
• Izejas: 2 releji, katram 1 NO kontakts, 30 V DC / 250 V AC, ≤2 A, ≤500 VA / 60 W
• Barošana: 10...30 V DC (nominālais 24 V DC)
• Korpuss: polikarbonāts/ABS, 104 x 18 x 110 mm, montāža uz DIN sliedes (NS35) vai paneļa
• Pieslēgums: skrūvspailes, 1 x 2,5 mm² / 2 x 1,5 mm²
• Vide: IP20, -25...+60 °C

Izmanto, lai NAMUR sensoru vai bezpotenciāla kontaktu signālus no sprādzienbīstamās zonas nodotu uz releja ieeju vadības skapī. Zaļais Pwr LED indikators rāda gatavību darbam, dzeltenais - izejas stāvokli.

Sertifikāti: ATEX, CFMUS, TR CU.

1-channel

• • Input circuits monitored for wire break and short circuit
  • Complete galvanic isolation
  • HART transparent
  • Removable cage clamp terminals
  • ATEX, IECEx, cULus
  • Use in zone 2
  • SIL 2
