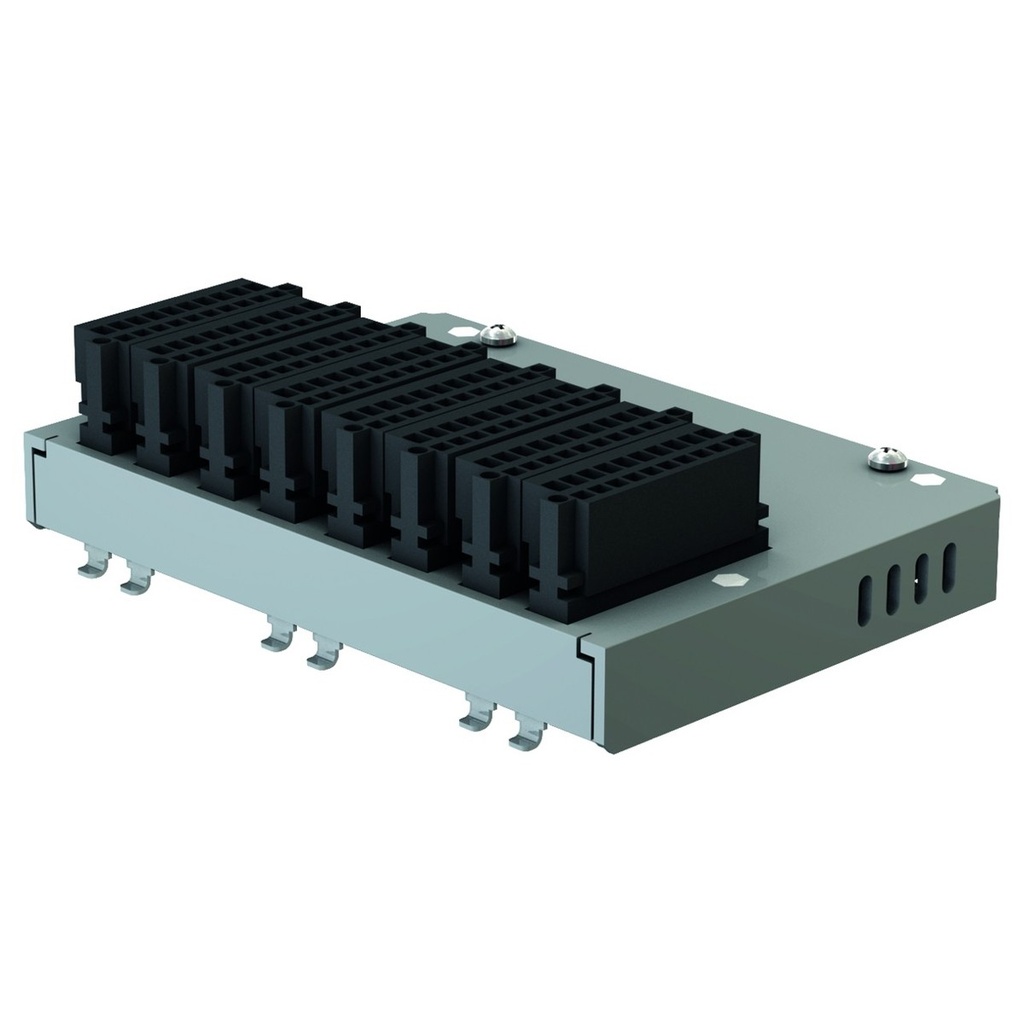

Plug-in modulis TX-IO-XX03, 20 DI, 12 DO, 4 AI, 4 AO

TX-IO-XX03 ir plug-in I/O modulis TURCK TX700 HMI/PLC ierīcēm ar 20 digitālajām ieejām, 12 digitālajām izejām, četrām universālām analogajām ieejām spriegumam, strāvai, RTD un termopāriem un četrām analogajām izejām spriegumam vai strāvai.

• Digitālās ieejas: 20 x 24 VDC, PNP, ieejas aizture 0,05 ms (S ieejas) / 0,0002 ms (E ieejas)
• Digitālās izejas: 12 x 24 VDC, PNP, 0,5 A kanālā, vienlaicības koeficients 0,23, aizsardzība pret īsslēgumu
• Analogās ieejas: 4, 12 biti; ±100 mV...±10 V, 0...10 V, 0/4...20 mA, RTD -100...+850 °C (2, 3, 4 vadu), termopāri E, J, K, R, S, T; pamatkļūda 0,1 % pie 25 °C
• Analogās izejas: 4, 12 biti; ±10 V (slodze > 1 kΩ) vai 0...20 mA (slodze < 470 Ω)
• Barošana: 24 VDC (12...30 VDC), ieejas un izejas optiski izolētas ar 1500 V rms
• Korpuss: metāls, 125,2 x 89,3 x 33,7 mm; spraudņa atsperspaiļu bloki pa 10 kontaktiem, solis 3,5 mm
• Vide: IP20, 0...+50 °C, 5...85 % RH bez kondensācijas

Ievietojams TX700 HMI/PLC ierīču un TX700S vārtejas paplašinājuma slotos. Ieejas un izejas apstrādā HMI iebūvētais CODESYS PLC. Termopāru aukstās saskares kompensācija ir ārēja, ar Pt100 kompensācijas ieejā. 5" TX705 un TX700S vārtejai modulim nepieciešams TX-EXTEND adapteris.

Sertifikāti: CE, cULus, Class I Div. 2, DNV-GL.
