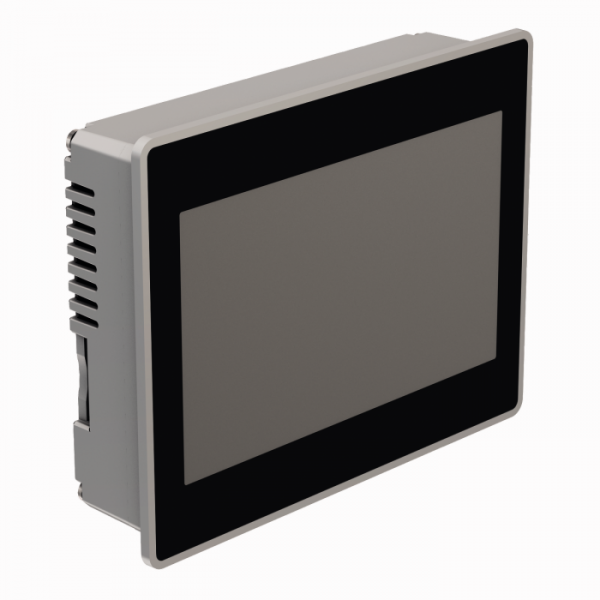

7” Display - CODESYS V3 PLC with TARGET and WEB VISU

High-Quality Metal Housing with a Resistive Touch Screen

• • 7" TFT wide screen color display
  • LED backlight
  • 800 x 480 pixel resolution
  • 64 K colors
  • Resistive touch screen
  • 2 RJ45 Ethernet ports with integrated switch
  • 1 serial interface (RS232, RS485, RS422)
  • 2 USB host ports
  • 1 SD card slot

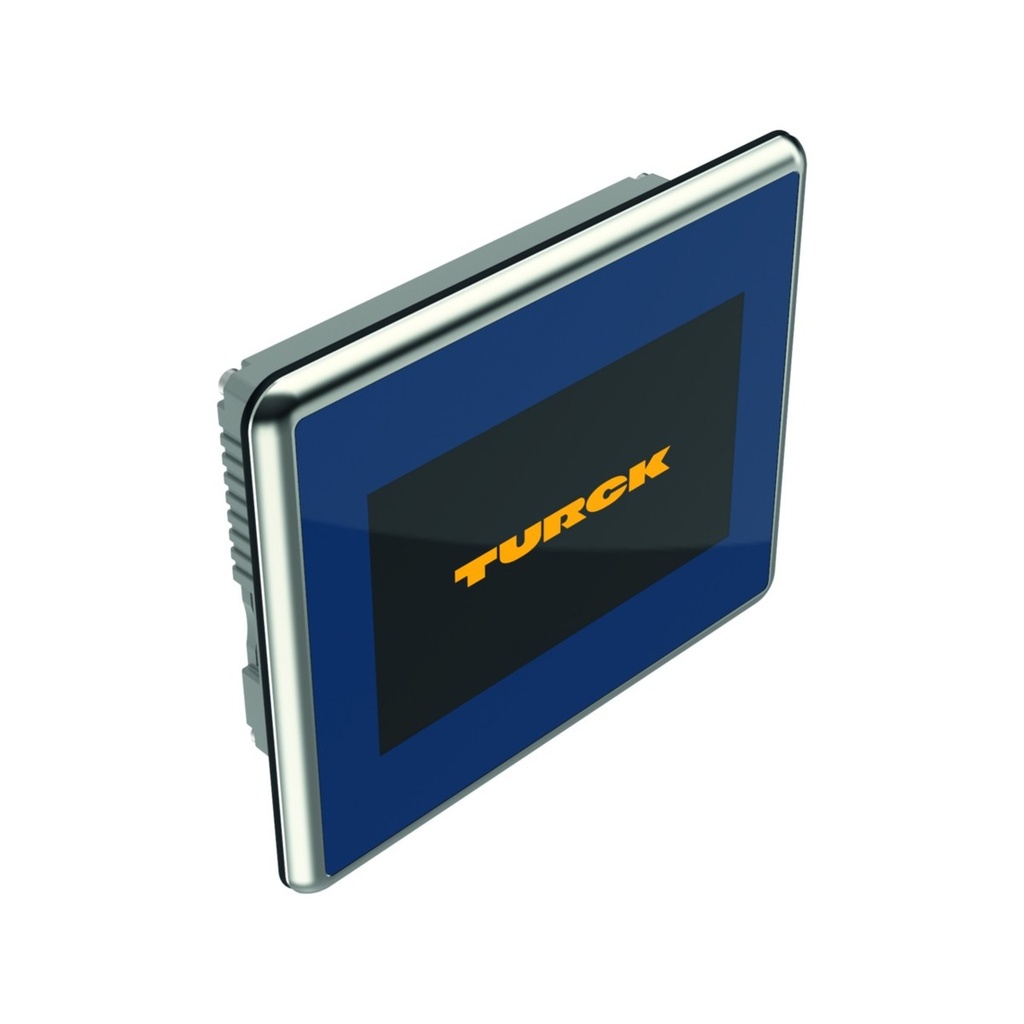

7” Display for F&B — CODESYS V3 PLC with TARGET and WEB VISU

High-Quality Metal Housing and Glass Front with a Capacitive Touch

• • 7" TFT wide screen color display
  • LED backlight
  • 800 x 480 pixel resolution
  • 16 M colors
  • Capacitive touchscreen with glass front and polyester coating
  • Stainless steel frame and food-grade seal
  • IP69 degree of protection, high-pressure watertight up to 80 °C
  • Acid- and chemical-resistant
  • 3 RJ45 Ethernet ports with 10/100 Mbit
  • 1 serial interface (RS232, RS485, RS422)
  • 2 USB host ports
  • 1 SD card slot

S100PTVD2WAD2Q ir Banner S100 Pro sērijas skārienjutīgs operatora displejs, kas vienā M30 vītnes korpusā apvieno statusa indikāciju, tekstu un operatora ievadi. Šī versija strādā bez industriālā tīkla: PLC pārslēdz stāvokļus ar diskrētām ieejām, bet teksts, krāsas un animācijas tiek ierakstītas blokā iepriekš ar Banner Pro Editor.

• Displejs: divu rindu balts punktmatricas displejs, 13 zīmes rindā, 16 RGB LED gredzens un skaņas signāls
• Vadība: 5 kapacitīvās skārienzonas ar vibrācijas atgriezenisko saiti, reakcijas laiks maks. 300 ms
• Vadības signāli: diskrētas ieejas, izeja maks. 150 mA
• Barošana: 12-30 V DC
• Korpuss: melns polikarbonāts ar tonētu lodziņu, Ø100 mm, M30x1,5 vītnes pamatne, IP66/IP69K, -40...+50°C
• Pieslēgums: integrēts M12 papa tipa savienotājs, 5 kontakti

Displeju montē iekārtas darbstacijas Ø30 mm atverē - pick-to-light vietās, takts taimerim, skaitītājam un darbības apstiprināšanai. Konfigurāciju ielādē ar Pro Editor pirms uzstādīšanas, tāpēc pēc teksta vai krāsu maiņas bloks jāatvieno un jāpieslēdz datoram.

Atbilst CE prasībām un ir cULus sertificēts, korpusa klasifikācija UL Type 4X.

S100PTVD2WAKQ ir Banner S100 Pro sērijas skārienjutīgs operatora displejs, kas vienā M30 vītnes korpusā apvieno statusa indikāciju, tekstu un operatora ievadi. Pa IO-Link tas pieslēdzas standarta mastera portam - pa to pašu nešķirotā pāra kabelim iet gan procesa dati, gan parametri, tāpēc rezerves bloka nomaiņai iestatījumus pārraksta masteris.

• Displejs: divu rindu balts punktmatricas displejs, 13 zīmes rindā, 16 RGB LED gredzens un skaņas signāls
• Vadība: 5 kapacitīvās skārienzonas ar vibrācijas atgriezenisko saiti, reakcijas laiks maks. 300 ms
• Sakari: IO-Link
• Barošana: 18-30 V DC, 280 mA pie 18 V DC, 210 mA pie 24 V DC
• Korpuss: melns polikarbonāts ar tonētu lodziņu, Ø100 mm, M30x1,5 vītnes pamatne, IP66/IP69K, -40...+50°C
• Pieslēgums: integrēts M12 papa tipa savienotājs, 4 kontakti

Displeju montē iekārtas darbstacijas Ø30 mm atverē - pick-to-light vietās, takts taimerim, skaitītājam un darbības apstiprināšanai. Ņemiet vērā, ka šī versija sāk darboties no 18 V DC, nevis 12 V DC kā pārējās S100 Pro versijas.

Atbilst CE prasībām un ir cULus sertificēts, korpusa klasifikācija UL Type 4X.

S100PTVD2WASQ ir Banner S100 Pro sērijas skārienjutīgs operatora displejs, kas vienā M30 vītnes korpusā apvieno statusa indikāciju, tekstu un operatora ievadi. Tekstu, krāsas un skārienzonu nozīmi kontrolleris maina darbības laikā pa Modbus RTU, tāpēc viens un tas pats bloks kalpo vairākiem iekārtas režīmiem bez pārkonfigurēšanas.

• Displejs: divu rindu balts punktmatricas displejs, 13 zīmes rindā, 16 RGB LED gredzens un skaņas signāls
• Vadība: 5 kapacitīvās skārienzonas ar vibrācijas atgriezenisko saiti, reakcijas laiks maks. 300 ms
• Sakari: Modbus RTU pa RS-485, 9600, 19200 un 38400 bit/s
• Barošana: 12-30 V DC, 415 mA pie 12 V DC, 210 mA pie 24 V DC
• Korpuss: melns polikarbonāts ar tonētu lodziņu, Ø100 mm, M30x1,5 vītnes pamatne, IP66/IP69K, -40...+50°C
• Pieslēgums: integrēts M12 papa tipa savienotājs, 4 kontakti

Displeju montē iekārtas darbstacijas Ø30 mm atverē - pick-to-light vietās, takts taimerim, skaitītājam un darbības apstiprināšanai. Sagatavotie režīmi darbojas bez programmēšanas, bet Modbus reģistri ļauj PLC atsevišķi vadīt katru rindu, krāsu un skaņas signālu.

Atbilst CE prasībām un ir cULus sertificēts, korpusa klasifikācija UL Type 4X.
