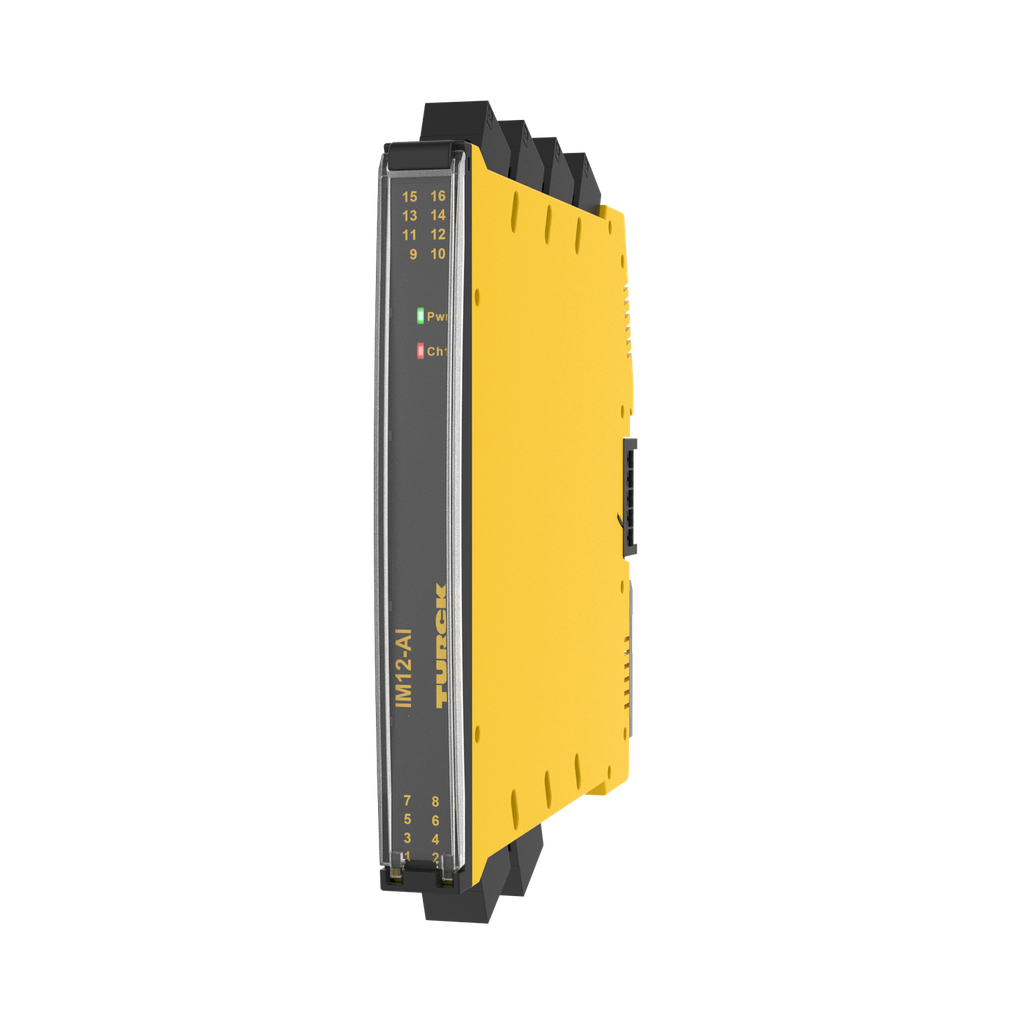

Izolējošā barjera IM12-AI01-1I-2IU-HPR/24VDC/CC, HART, 4-20mA sadalītājs, Power bridge, SIL2

IM12-AI01-1I-2IU-HPR/24VDC/CC ir TURCK vienkanāla izolējošā barjera HART 2 vadu pārveidotājiem. 4...20 mA ieejas signāls tiek nodots 1:1 uz divām izolētām izejām (sadalītājs), un HART sakari notiek abos virzienos caur izeju O1.

• Kanāli: 1 ieeja, 4...20 mA, pārveidotāja barošana 17 V / 20 mA
• Izejas: 2 x 4...20 mA (avota vai patērētāja režīms) vai 1...5 V; HART tikai uz O1
• Precizitāte: ≤0,05 % no mērdiapazona
• Barošana: 10...30 V DC caur spailēm vai Power bridge, ≤3,8 W
• Korpuss: polikarbonāts/ABS, 120 x 12,5 x 128 mm, montāža uz DIN sliedes (NS35), noņemamas atsperspailes
• Vide: IP20, -25...+70 °C

Izmanto, ja viena pārveidotāja signāls no sprādzienbīstamās zonas vajadzīgs divām sistēmām, piemēram, vadības sistēmai un atsevišķai drošības sistēmai. Vada pārrāvums (< 3,5 mA) un īssavienojums (> 22 mA) tiek nodoti uz izejām kā < 3,5 mA vai < 0,875 V. Power bridge kopne pārraida arī kopējo kļūmes signālu; tās savienotājs ir komplektā.

Sertifikāti: ATEX, cULus; izmantojams ATEX 2. zonā. SIL 2.
