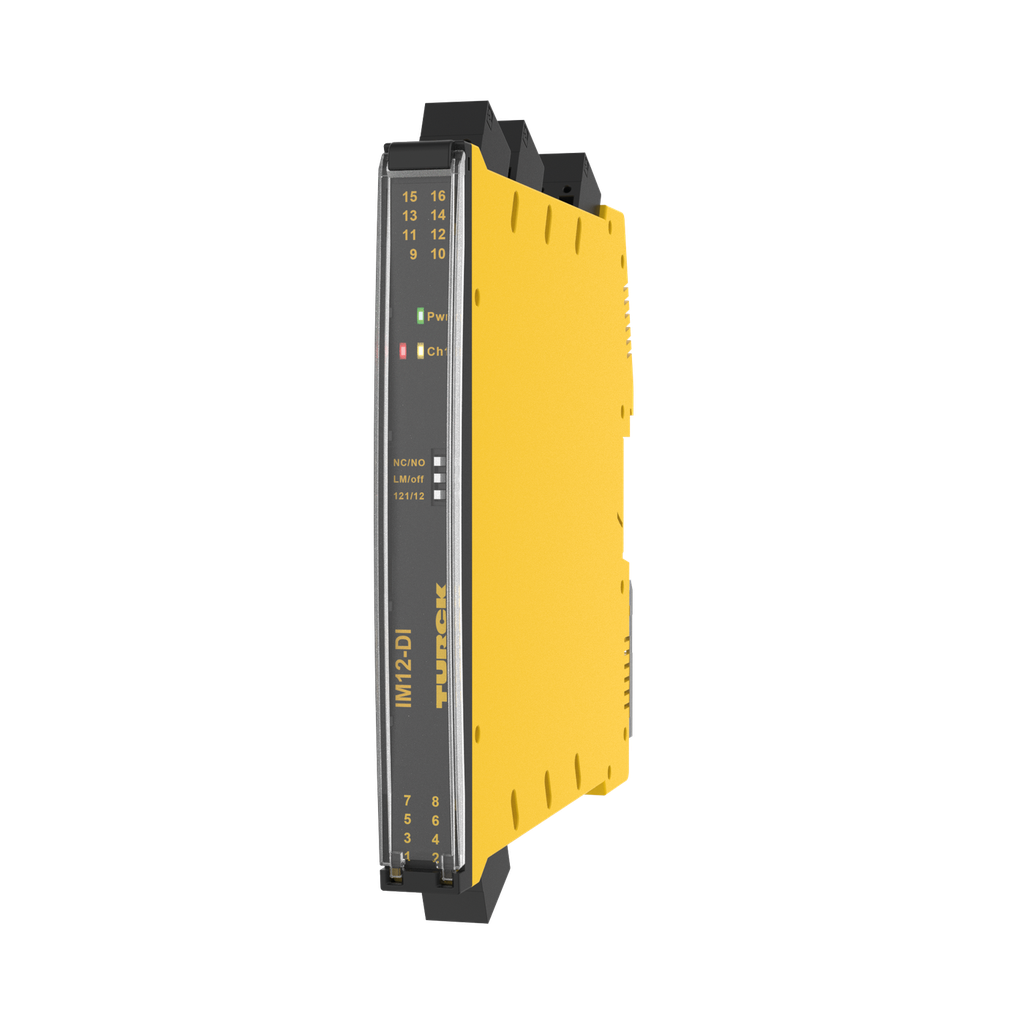

Izolējošā barjera IM12-DI03-1S-2T-S/24VDC/CC, 1 kanāls, 2 tranzistoru izejas, 10-30VDC, SIL2

IM12-DI03-1S-2T-S/24VDC/CC ir TURCK vienkanāla izolējošā barjera 12,5 mm platā korpusā ar divām bezpotenciāla tranzistoru izejām līdz 10 kHz. Otrā izeja darbojas vai nu kā signāla kopija, vai kā trauksmes izeja ieejas kļūmēm.

• Kanāli: 1 ieeja NAMUR sensoriem (EN 60947-5-6) vai bezpotenciāla kontaktiem
• Izejas: 2 bezpotenciāla tranzistori ar īssavienojuma aizsardzību, ≤30 V DC, 0,1 A, ≤10 kHz
• Barošana: 10...30 V DC, tipiskā izkliedētā jauda ≤1,03 W
• Korpuss: polikarbonāts/ABS, 120 x 12,5 x 128 mm, montāža uz DIN sliedes (NS35)
• Pieslēgums: noņemamas atsperspailes, 0,2...2,5 mm²
• Vide: IP20, -25...+70 °C

Ar DIP slēdžiem priekšpusē iestata izejas režīmu, ieejas ķēdes uzraudzību un darbības režīmu. Ieejas kļūmes gadījumā sarkanais LED indikators mirgo atbilstoši NE44 un attiecīgā kanāla tranzistors bloķējas. Mehāniskiem kontaktiem uzraudzība jāizslēdz vai jāpieslēdz rezistori atbilstoši datu lapas shēmai.

Sertifikāti: ATEX, cULus; izmantojams ATEX 2. zonā. Lietojams drošības ķēdēs līdz SIL 2 (IEC 61508).
