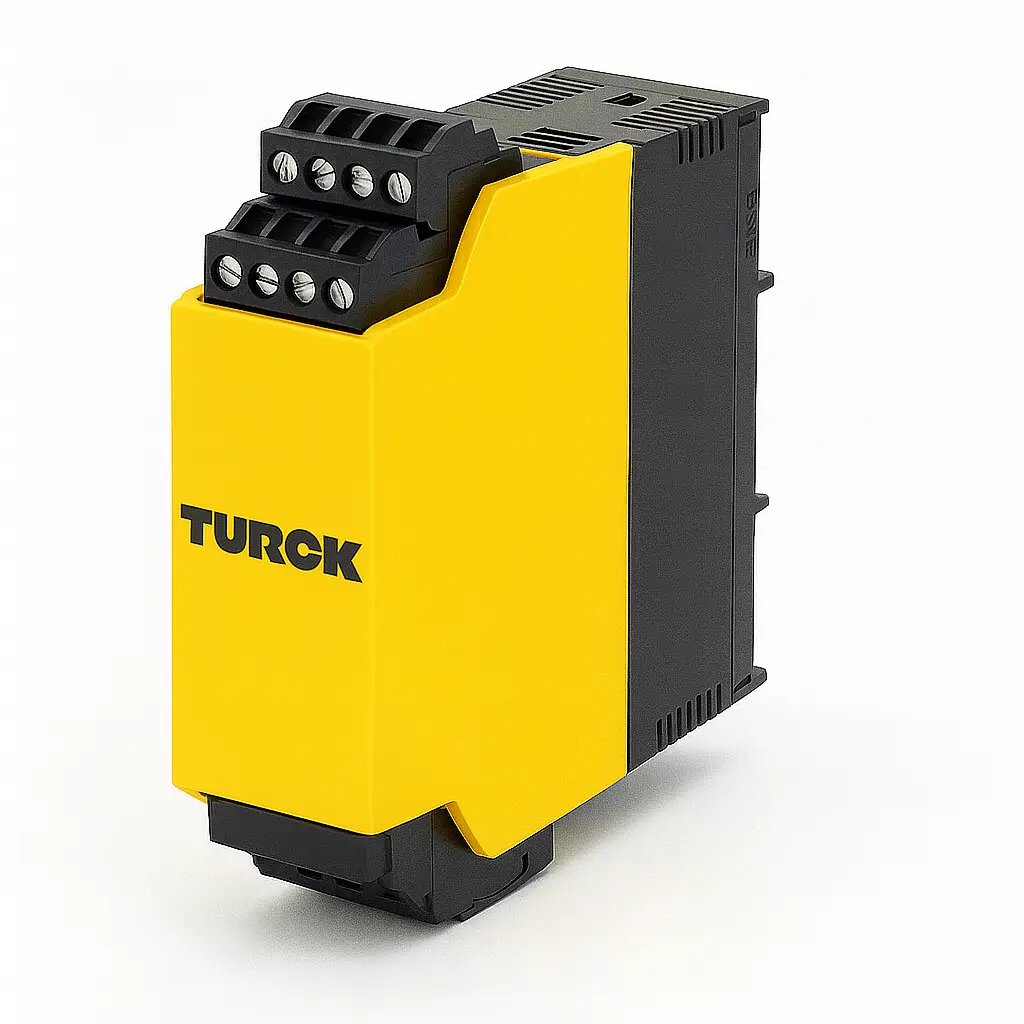

Izolējošā barjera IM1-22EX-R/24VDC, 2 kanāli, 2 releji NO, 10-30VDC

IM1-22EX-R/24VDC ir TURCK divkanālu izolējošā barjera ar dzirksteļdrošām ieejas ķēdēm un divām releja izejām, katrai viens NO kontakts. Ar sešiem slēdžiem priekšpusē katram kanālam atsevišķi iestata izejas režīmu (NO/NC) un ieslēdz vai izslēdz vada pārrāvuma un īssavienojuma uzraudzību.

• Kanāli: 2 ieejas NAMUR sensoriem (EN 60947-5-6) vai bezpotenciāla kontaktiem
• Izejas: 2 releji, katram 1 NO kontakts, 30 V DC / 250 V AC, ≤2 A, ≤500 VA / 60 W
• Barošana: 10...30 V DC (nominālais 24 V DC)
• Korpuss: polikarbonāts/ABS, 104 x 18 x 110 mm, montāža uz DIN sliedes (NS35) vai paneļa
• Pieslēgums: skrūvspailes, 1 x 2,5 mm² / 2 x 1,5 mm²
• Vide: IP20, -25...+60 °C

Izmanto, lai NAMUR sensoru vai kontaktu signālus no sprādzienbīstamās zonas nodotu uz releja ieeju vadības skapī. Ja uzraudzība ieslēgta, ieejas kļūmes gadījumā kanāla LED indikators deg sarkanā krāsā un izejas relejs atslēdzas. Mehāniskiem kontaktiem uzraudzība jāizslēdz vai jāpieslēdz rezistori atbilstoši datu lapas shēmai.

Sertifikāti: ATEX, CFMUS, TR CU.
