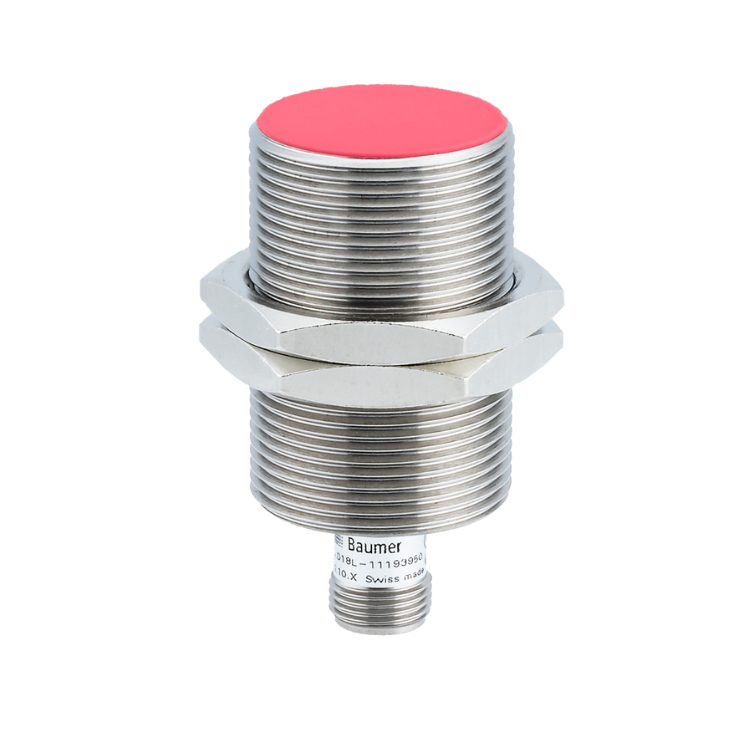

Induktīvais sensors IGYX 30P17B3/S14L, Sn=15mm, 10-30VDC, PNP NO, flush, M12 konektors, L=60mm, IP67

IGYX 30P17B3/S14L ir Baumer induktīvais tuvuma sensors M30 korpusā ar 15 mm nominālo pārslēgšanās attālumu un PNP normāli atvērtu (NO) izeju. Sensora galva ir montējama vienā līmenī ar metālu (flush), un niķelēta misiņa korpuss ir 60 mm garš.

• Pārslēgšanās attālums: 15 mm (Sn), garantētais 12 mm (Sa)
• Izeja: PNP, normāli atvērta (NO), 200 mA, ar aizsardzību pret īssavienojumu un polaritātes maiņu
• Barošana: 10...30 V DC, strāvas patēriņš līdz 15 mA bez slodzes
• Korpuss: M30 vītne, niķelēts misiņš, PBT sensora virsma, garums 60 mm, montāža vienā līmenī ar metālu (flush)
• Vide: IP 67, darba temperatūra -25...+75 °C
• Pieslēgums: M12 konektors

15 mm pārslēgšanās attālums ļauj sensoru novietot drošā atstatumā no kustīgas detaļas - gala pozīcijas kontrolei uz hidrauliskajiem un pneimatiskajiem cilindriem, vārtiem un paliktņiem. Pārslēgšanās frekvence ir 400 Hz, tāpēc ātri rotējošu zobratu zobu skaitīšanai šis modelis nav piemērots. Pievilkšanas moments uz M30 vītnes nedrīkst pārsniegt 60 Nm, un pārslēgšanās punkts temperatūras diapazonā nobīdās līdz ±10 % no Sr, kas jāņem vērā, ja objekta attālums ir tuvu 15 mm robežai.

Atbilst EN 60947-5-2:2007 elektromagnētiskās savietojamības prasībām.
