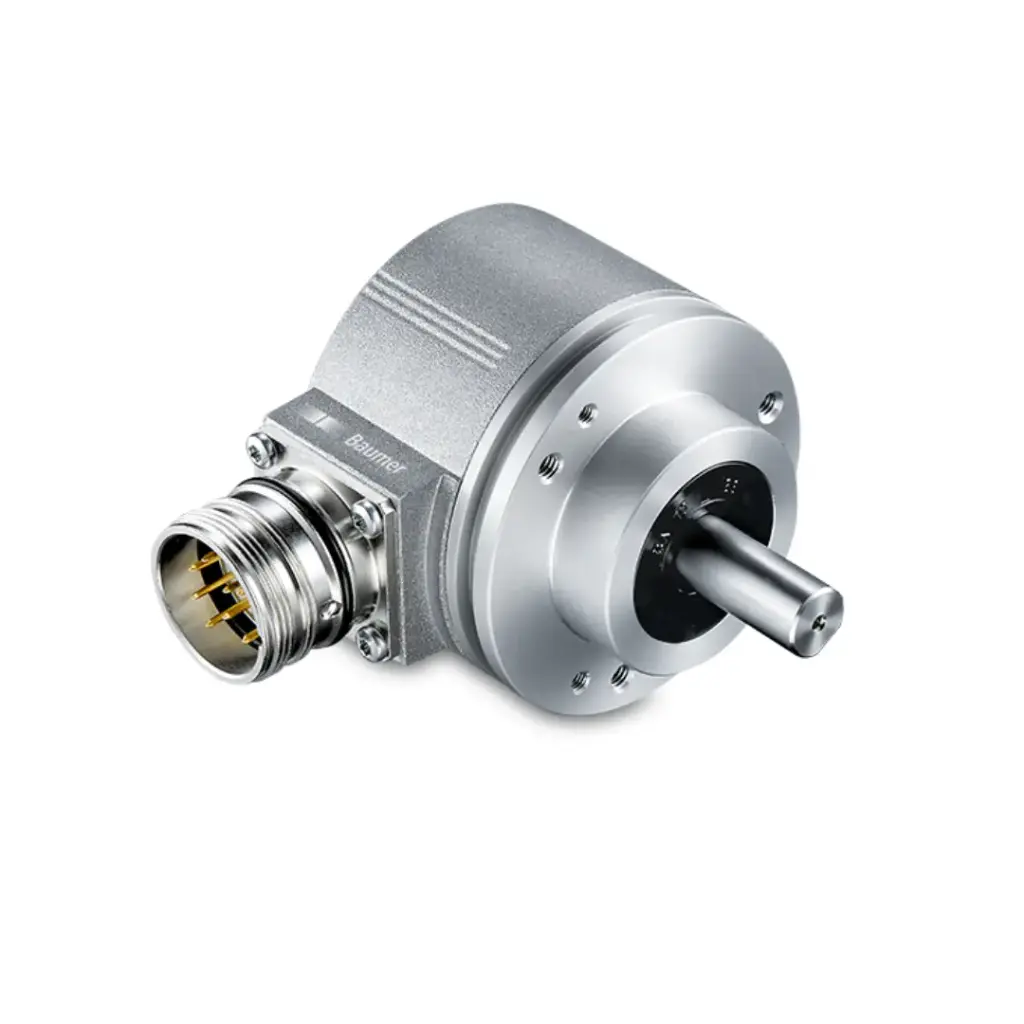

Enkoders EIL580-SC10.5FH.01024.A, 1024 PPR, TTL/RS422, 8-30VDC, Ø10 mm ass, M23 12-pin

EIL580-SC10.5FH.01024.A ir Baumer optoPulse inkrementālais enkoders ar optisko nolasīšanu un 1024 impulsiem apgriezienā. Enkoders darbojas ar 8-30 V DC barošanu, bet izejas signāls ir 5 V TTL/RS422 līmenī, tāpēc to var pieslēgt RS422 ieejai arī tad, ja iekārtā pieejami tikai 24 V.

• Izšķirtspēja: 1024 impulsi apgriezienā, nulles impulss
• Izeja: TTL/RS422, 6 kanāli (A+, B+, R+, A-, B-, R-), līdz 300 kHz
• Barošana: 8-30 V DC, patēriņš bez slodzes ≤70 mA
• Korpuss: Ø58 mm, clamping flange ar centrējošo apkakli Ø36 mm, Ø10 x 20 mm ass ar plakni
• Vide: IP65, -40...+85 °C, līdz 12000 apgr./min
• Pieslēgums: M23 12-pin radiālais savienotājs

Enkoders piemērots motoru ātruma un pozīcijas atgriezeniskajai saitei, ja kontrolierim vai frekvences pārveidotājam ir RS422 ieeja. Pieļaujamā ass slodze ir 40 N aksiāli un 80 N radiāli, tāpēc ass jāsavieno ar elastīgu sajūgu.

Atbilst UL 508 / CSA 22.2. Elektromagnētiskā saderība pēc EN 61000-6-2 un EN 61000-6-3, izturība pret vibrāciju (30 g, 10-2000 Hz) un triecienu (300 g, 6 ms) pēc EN 60068-2-6 un EN 60068-2-27.
