LIKA EPFL121-5.0-1032081 ir 5 m ekranēts enkodera kabelis ar M23 12 kontaktu savienotāju LIKA IQ58 un IP58 sērijas enkoderiem. Pa to pārraida inkrementālos signālus A, B un 0 ar to inversajiem pāriem, barošanu un divas iestatīšanas ieejas; ekrāns ir savienots ar savienotāja korpusu.

• Savienotājs: M23, 12 kontakti
• Kabelis: 5 m, 10 x 0,34 mm², ekranēts
• Barošana: +5...+30 V DC
• Ieejas: nulles impulsa iestatīšana, skaitīšanas virziens
• Dzīslu krāsas: A violeta, /A dzeltena, B pelēka, /B rozā, 0 zaļa, /0 brūna, +V sarkana, 0 V melna, nulles iestatīšana balta, skaitīšanas virziens zila

LIKA EPFL121-10.0-1032081 ir 10 m ekranēts enkodera kabelis ar M23 12 kontaktu savienotāju LIKA IQ58 un IP58 sērijas enkoderiem. Pa to pārraida inkrementālos signālus A, B un 0 ar to inversajiem pāriem, barošanu un divas iestatīšanas ieejas; ekrāns ir savienots ar savienotāja korpusu.

• Savienotājs: M23, 12 kontakti
• Kabelis: 10 m, 10 x 0,34 mm², ekranēts
• Barošana: +5...+30 V DC
• Ieejas: nulles impulsa iestatīšana, skaitīšanas virziens
• Dzīslu krāsas: A violeta, /A dzeltena, B pelēka, /B rozā, 0 zaļa, /0 brūna, +V sarkana, 0 V melna, nulles iestatīšana balta, skaitīšanas virziens zila

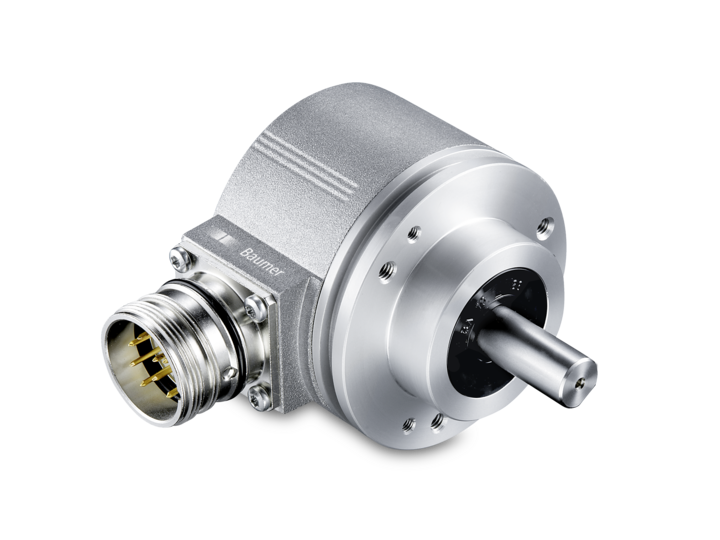

EIL580P-SC10.7BF.01024.B ir Baumer optoPulse programmējams inkrementālais enkoders ar optisko nolasīšanu. Impulsu skaitu no 1 līdz 65536, izejas līmeni TTL vai HTL, nulles impulsa platumu un pozīciju, kā arī signālu secību var iestatīt uz vietas, tāpēc viens enkoders aizstāj vairākus fiksētas izšķirtspējas modeļus.

• Izšķirtspēja: 1...65536 impulsi apgriezienā, rūpnīcas iestatījums 1024
• Izeja: TTL/RS422 (rūpnīcas iestatījums) vai HTL/push-pull, 6 kanāli, līdz 300 kHz (TTL)
• Barošana: 4,75-30 V DC, patēriņš bez slodzes ≤70 mA
• Korpuss: Ø58 mm, clamping flange, Ø10 x 20 mm ass ar plakni
• Vide: IP67 (ar ass blīvi), -40...+100 °C, līdz 6000 apgr./min
• Pieslēgums: M12 8-pin radiālais savienotājs

Parametru iestatīšanai nepieciešams Baumer programmēšanas rīks Z-PA-EI-H vai Z-PA-EI-P ar M12/D-SUB savienojuma kabeli. Bez programmēšanas enkoders darbojas ar 1024 impulsiem un 5 V TTL izeju.

Atbilst UL 508 / CSA 22.2. Elektromagnētiskā saderība pēc EN 61000-6-2 un EN 61000-6-3, izturība pret vibrāciju (30 g, 10-2000 Hz) un triecienu (300 g, 6 ms) pēc EN 60068-2-6 un EN 60068-2-27.

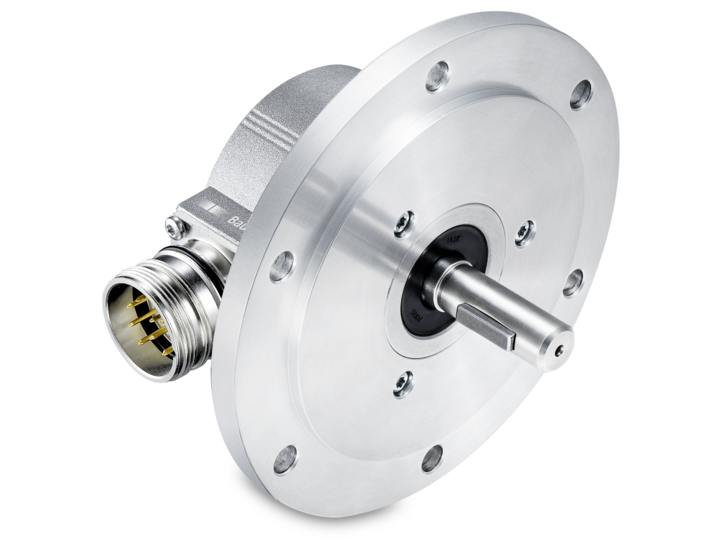

EIL580-S1B1.7FE.01024.A ir Baumer optoPulse inkrementālais enkoders ar optisko nolasīšanu, 1024 impulsiem apgriezienā un EURO atloku B10. Atloks ar centrējošo apkakli Ø85 mm un sešiem Ø6,6 mm stiprinājuma caurumiem uz Ø100 mm aploces atbilst EURO B10 motoru un reduktoru stiprinājumam.

• Izšķirtspēja: 1024 impulsi apgriezienā, nulles impulss
• Izeja: TTL/RS422, 6 kanāli (A+, B+, R+, A-, B-, R-), līdz 300 kHz
• Barošana: 5 V DC ±5 %, patēriņš bez slodzes ≤70 mA
• Korpuss: EURO atloks B10 (Ø115 mm), Ø11 x 30 mm ass ar segmentķīli
• Vide: IP67 (ar ass blīvi), -40...+85 °C, līdz 6000 apgr./min
• Pieslēgums: M23 12-pin radiālais savienotājs

Enkoderam nepieciešama stabilizēta 5 V barošana, un to nevar pieslēgt tieši 24 V ķēdei. Ass jāsavieno ar elastīgu sajūgu, jo pieļaujamā slodze ir 40 N aksiāli un 80 N radiāli.

Atbilst UL 508 / CSA 22.2. Elektromagnētiskā saderība pēc EN 61000-6-2 un EN 61000-6-3, izturība pret vibrāciju (30 g, 10-2000 Hz) un triecienu (300 g, 6 ms) pēc EN 60068-2-6 un EN 60068-2-27.

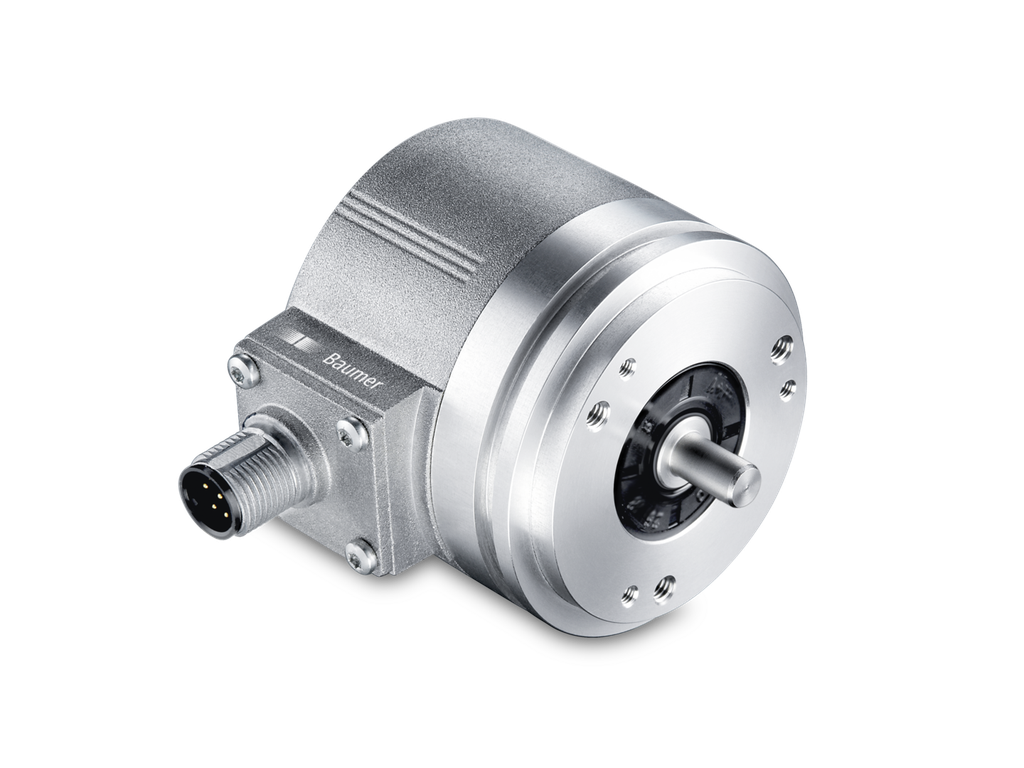

EIL580-SY06.5EQ.01000.A ir Baumer optoPulse inkrementālais enkoders ar optisko nolasīšanu, 1000 impulsiem apgriezienā un synchro flange stiprinājumu. HTL izejas līmenis seko barošanas spriegumam (Vout = Vin), tāpēc 24 V sistēmā signāls ir 24 V līmenī un pieslēdzams tieši PLC ātrās skaitīšanas ieejai.

• Izšķirtspēja: 1000 impulsi apgriezienā, nulles impulss
• Izeja: HTL/push-pull, 6 kanāli (A+, B+, R+, A-, B-, R-), līdz 160 kHz
• Barošana: 4,75-30 V DC, patēriņš bez slodzes ≤70 mA
• Korpuss: Ø58 mm, synchro flange ar centrējošo apkakli Ø50 mm, Ø6 x 10 mm ass ar plakni
• Vide: IP65, -40...+85 °C, līdz 12000 apgr./min

Synchro flange ļauj enkoderu stiprināt ar skavām un pagriezt to ap asi pirms nostiprināšanas. Ass jāsavieno ar elastīgu sajūgu.

Atbilst UL 508 / CSA 22.2. Elektromagnētiskā saderība pēc EN 61000-6-2 un EN 61000-6-3, izturība pret vibrāciju (30 g, 10-2000 Hz) un triecienu (300 g, 6 ms) pēc EN 60068-2-6 un EN 60068-2-27.
