SMB30A ir Banner taisnā leņķa stiprinājums sensoriem ar 30 mm korpusu. Izliektā sprauga ļauj sensoru pagriezt pirms skrūvju pievilkšanas.

• Atvere sensoram: Ø30,5 mm
• Montāža: M6 (¼") skrūvēm, atveru centru attālums 40 mm
• Materiāls: 12 gauge nerūsējošais tērauds

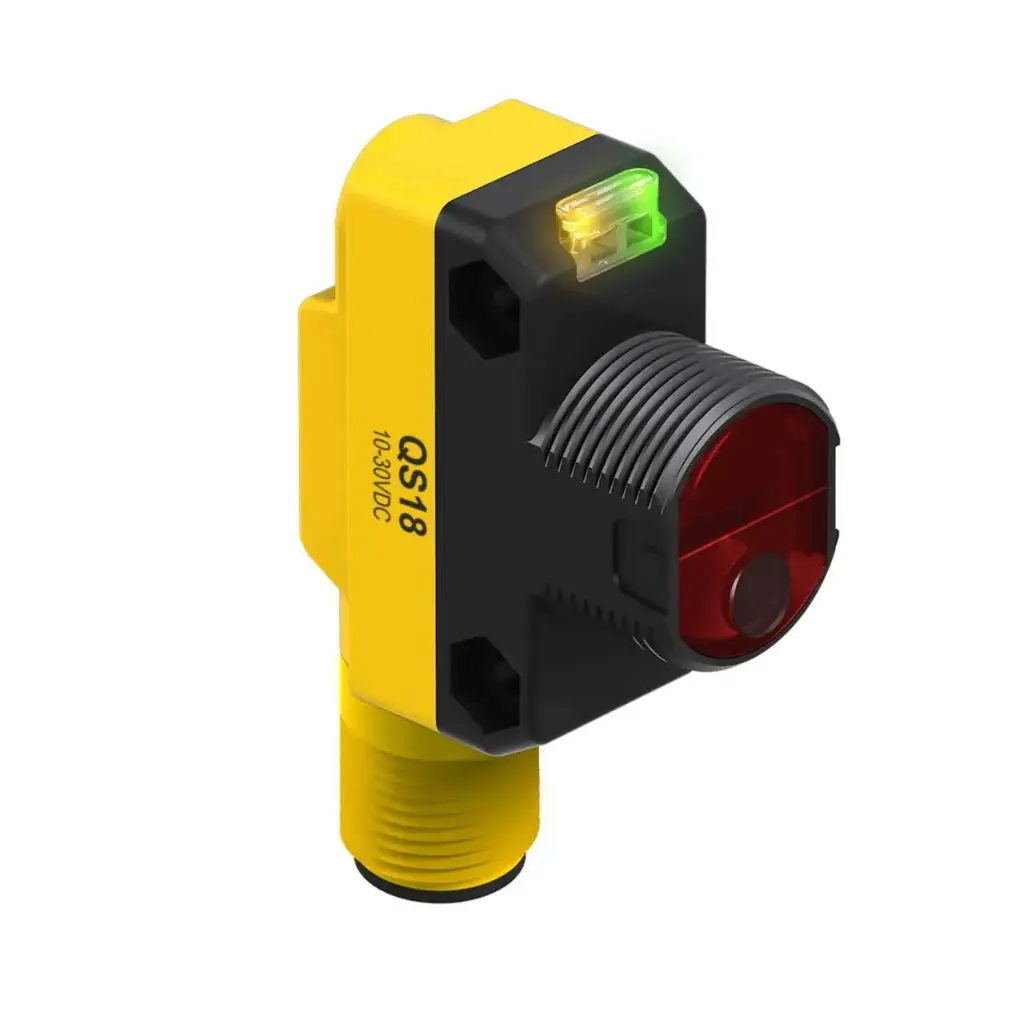

QS18VP6LDQ8 ir Banner QS18LD sērijas 1. klases difūzais lāzera sensors ar 300 mm pārslēgšanās attālumu un aptuveni 1 mm stara punktu pie 300 mm, kas ļauj noteikt mazus objektus un precīzi kontrolēt pozīciju. Jutību iestata ar viena apgrieziena potenciometru, un šķērstraucējumu slāpēšanas algoritms novērš blakus esošo sensoru ietekmi.

• Pārslēgšanās attālums: 300 mm, regulējama jutība; histerēze 15 % no diapazona
• Izejas: komplementāras PNP, Light Operate (melnais vads) un Dark Operate (baltais vads), katra 100 mA; reakcijas laiks 700 µs
• Barošana: 10...30 V DC, < 15 mA; aizsardzība pret polaritātes maiņu, īsslēgumu un pārslodzi
• Korpuss: ABS ar 18 mm vītņotu cilindru, akrila lēcas vāciņš; stiprināšana ar cilindru vai no sāniem, M3 stiprinājumi komplektā
• Vide: IP67, -10...+50 °C
• Pieslēgums: integrēts M12 papa savienotājs, 4 kontakti

Divi LED indikatori sensora augšpusē ir redzami no visām pusēm: zaļš - barošana, dzeltens - gaisma uztverta, mirgojošs dzeltens - nepietiekama signāla rezerve. Pirmajās 200 ms pēc ieslēgšanas izejas nepārslēdzas.

Atbilst CE un UKCA prasībām. 1. klases lāzers pēc IEC 60825-1:2014.

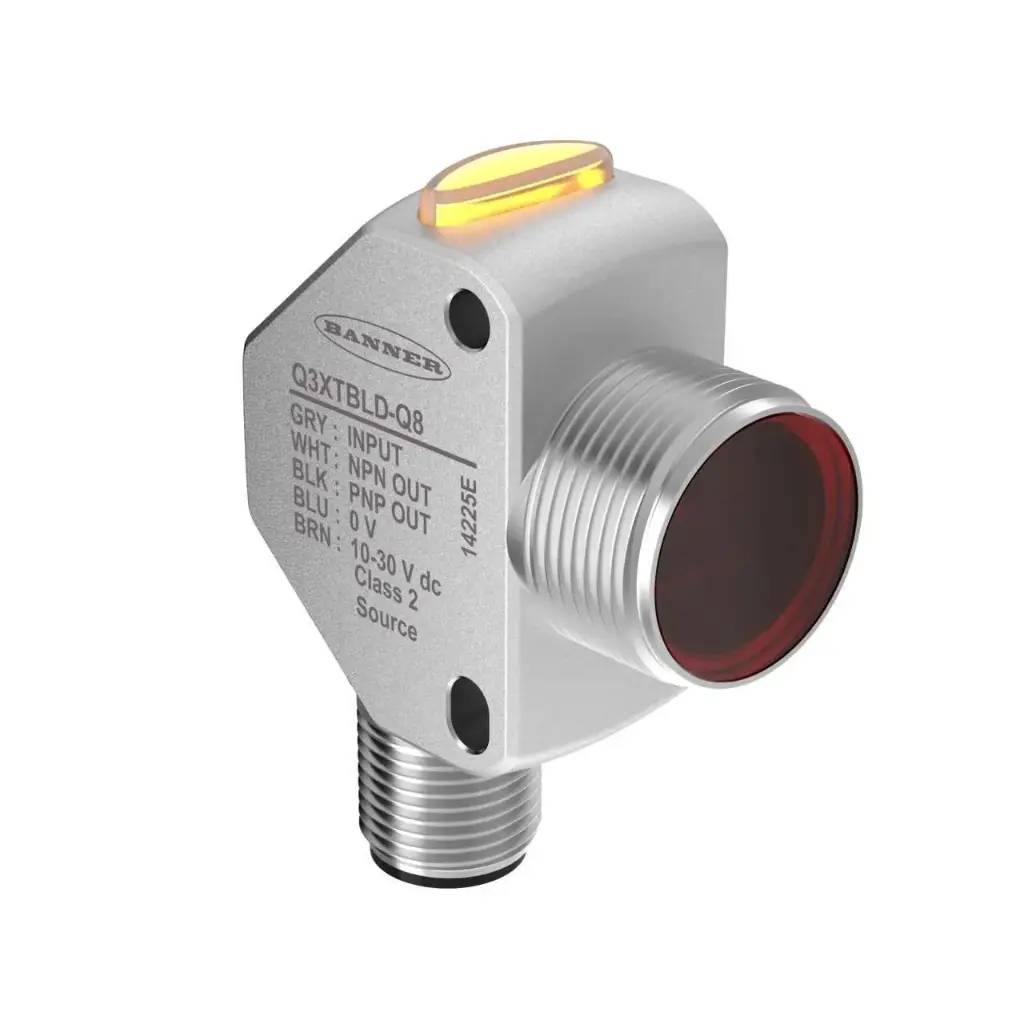

Q3XTBLD-Q8 ir Banner Q3X sērijas difūzais lāzera kontrasta sensors detaļām, kas no fona atšķiras tikai nedaudz. Tas pārslēdzas līdz 2000 reizēm sekundē, un tam nav background suppression - kontrastu tas nolasa visā 0...300 mm diapazonā.

• Pārslēgšanās attālums: 0...300 mm kontrasta noteikšana
• Izeja: bipolāra, 1 PNP un 1 NPN, 100 mA; light/dark operate; reakcijas laiks 250 µs, 1 ms vai 5 ms
• Atkārtojamība: 60 µs
• Barošana: 10...30 V DC, < 28 mA pie 24 V DC
• Korpuss: niķelēts cinka lējums ar M18 priekšējo stiprinājumu, trīsciparu displejs, 2. klases sarkanais lāzers 655 nm
• Vide: IP67, IP68, IP69K, -10...+50 °C
• Pieslēgums: integrēts M12 5 kontaktu savienotājs

Korpuss iztur griešanas šķidrumus un eļļas, bet slīpi novietotais displejs rāda signālu un pārslēgšanās punktu iestatīšanas laikā ar divām pogām vai attālinātās iemācīšanas vadu.

Vibrācija pēc MIL-STD-202G 201A metodes, trieciens pēc 213B metodes (100 g). UL un CE.

TB3-CP80 ir TURCK testa modulis induktīvo, magnētiskā lauka, kapacitatīvo un foto sensoru pārbaudei uz vietas vai darbnīcā, sensoru nedemontējot. Tas darbojas ar divām 9 V E-block baterijām un rāda pārslēgšanās stāvokli ar diviem LED indikatoriem un skaņas signālu.

• Sensori: 2 vadu DC, 3/4 vadu DC (PNP/NPN), NAMUR pēc DIN EN 60947-5-6
• Pieslēgums: atsperspailes, kabelis ar M12 x 1 mammas tipa savienotāju, kabelis ar M8 x 1 mammas tipa savienotāju
• Barošana: 18 VDC no 2 × 9 V E-block baterijām
• Indikācija: 2 LED indikatori, zaļš (PLUS) / zils (MINUS); skaņas signāls caur 4. kontaktu
• Korpuss: PBT-GF30-V0, 80 x 80 x 40,5 mm

NAMUR sensorus kopā ar testa moduli nedrīkst darbināt sprādzienbīstamā zonā. Pārbaude ārpus sprādzienbīstamās zonas ir atļauta, un sensora EN 60079-0 un -11 apstiprinājums pēc pieslēgšanas modulim saglabājas.

TB4 ir TURCK testa modulis sensoru ar analogo vai pārslēgšanas izeju pārbaudei un iestatīšanai uz iekārtas, nepieslēdzot tos iekārtas barošanai. Sensora izeja redzama izgaismotā displejā, analogā vērtība arī stabiņu diagrammā.

• Sensori: analogā strāvas/sprieguma izeja, 3 vadu DC (PNP/NPN)
• Barošana: 18 VDC no 2 × 9 V E-block baterijām vai ārējs 24 VDC (>250 mA)
• Pieslēgums: savienotājs
• Izmēri: 122 x 78,5 x 32 mm

Savienotāju starp sprieguma un strāvas izejas vērtībām pārslēdz ar pogu. Apmācāmus sensorus iestata ar set pogu, kas savieno 5. un 3. kontaktu. Moduli ieslēdz vai izslēdz, aptuveni 3 s turot nospiestu menu pogu.

Q4XTILAF300-Q8 ir Banner Q4X sērijas 1. klases lāzera distances sensors M18 nerūsējošā tērauda korpusā, kas izmērīto attālumu 25...300 mm diapazonā izdod kā 4...20 mA signālu. Analogās izejas diapazonu iemāca ar diviem punktiem vai vienu punktu, un četrciparu displejs rāda izejas vērtību vai attālumu milimetros.

• Izšķirtspēja: < 0,3 mm pie 25...100 mm, < 1 mm pie 100...300 mm; linearitāte atbilst rokasgrāmatas precizitātes līknei
• Mērdiapazons: 25...300 mm
• Izeja: analogā 4...20 mA, maks. slodze 1 kΩ pie 24 V; reakcijas laiks 0,5...2560 ms atkarībā no mērījumu frekvences un vidējās vērtības iestatījuma
• Barošana: 12...30 V DC, < 675 mW; aizsardzība pret polaritātes maiņu un pārsprieguma impulsiem
• Korpuss: M18x1 vītņots cilindrs, nerūsējošais tērauds 316L, PMMA lēcas vāciņš, polisulfona displeja lodziņš; pievilkšanas moments līdz 20 N·m
• Vide: IP67, IP68, IP69K; -10...+45 °C pie 24 V barošanas (+50 °C pie 12 V, +40 °C pie 30 V)
• Pieslēgums: integrēts M12 papa savienotājs, 5 kontakti; attālinātā ieeja TEACH funkcijai

Korpusa materiāli ir ECOLAB sertificēti skābiem un sārmainiem mazgāšanas un dezinfekcijas līdzekļiem un ir saderīgi ar griešanas un eļļošanas šķidrumiem, tāpēc sensoru var atstāt uz vietas mazgājamās pārtikas ražošanas līnijās un apstrādes centros. Pilnu veiktspēju sensors sasniedz pēc 10 minūšu iesilšanas.

Atbilst CE, UKCA un UL (Industrial Control Equipment) prasībām. Vibrācija pēc MIL-STD-202G 201A metodes, trieciens pēc MIL-STD-202G 213B metodes (100 G).

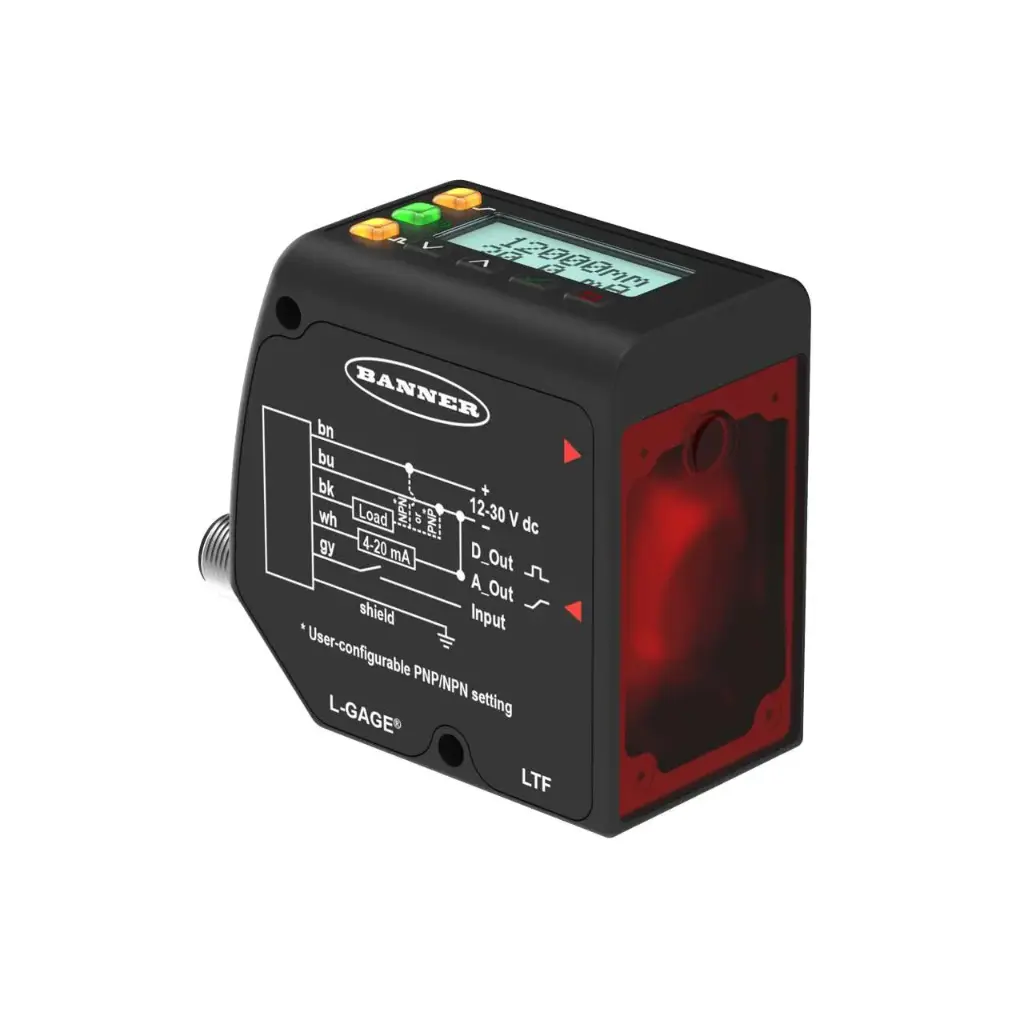

LTF12IC2LDQ ir Banner LTF sērijas time-of-flight lāzera distances sensors ar 4-20 mA analogo izeju un vienu konfigurējamu NPN/PNP diskrēto izeju, ar darbības attālumu līdz 12 m uz balta mērķa. Divrindu displejs darba režīmā rāda pašreizējo attālumu un analogo vērtību.

• Precizitāte: ±10 mm līdz 12 m (90 % balts), līdz 7 m (18 % pelēks), līdz 4 m (6 % melns); temperatūras ietekme ±0,25 mm/°C
• Mērdiapazons: 50...12000 mm (balts), 50...11000 mm (pelēks), 50...7000 mm (melns); izšķirtspēja < 0,3...3 mm
• Izejas: analogā 4-20 mA; diskrētā NPN/PNP konfigurējama, 100 mA; reakcijas laiks 1,5...256 ms
• Barošana: 12...30 V DC, < 85 mA pie 24 V DC
• Korpuss: cinka lējums, akrila lodziņš; 2. klases sarkanais lāzers 660 nm, noturība pret apkārtējo gaismu > 40000 lx
• Vide: IP67, -20...+55 °C
• Pieslēgums: pagriežams M12 5 kontaktu savienotājs

Loga robežas iemāca ar pogām vai attālināto vadu, un lāzeru var izslēgt caur attālināto ieeju. Labākai precizitātei ļaujiet sensoram iesilt 15 minūtes.

Vibrācija pēc MIL-STD-202G 201A metodes, trieciens pēc 213B metodes (100 g). UL un CE; lāzers atbilst IEC 60825-1:2014.

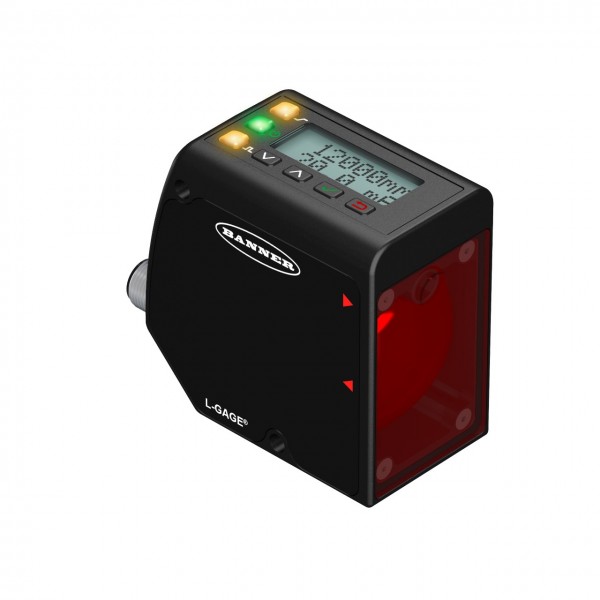

LTF12UC2LDQ ir Banner LTF sērijas time-of-flight lāzera distances sensors ar 0-10 V analogo izeju un vienu konfigurējamu NPN/PNP diskrēto izeju, ar darbības attālumu līdz 12 m uz balta mērķa. Divrindu displejs darba režīmā rāda pašreizējo attālumu un analogo vērtību.

• Precizitāte: ±10 mm līdz 12 m (90 % balts), līdz 7 m (18 % pelēks), līdz 4 m (6 % melns); temperatūras ietekme ±0,25 mm/°C
• Mērdiapazons: 50...12000 mm (balts), 50...11000 mm (pelēks), 50...7000 mm (melns); izšķirtspēja < 0,3...3 mm
• Izejas: analogā 0-10 V; diskrētā NPN/PNP konfigurējama, 100 mA; reakcijas laiks 1,5...256 ms
• Barošana: 12...30 V DC, < 85 mA pie 24 V DC
• Korpuss: cinka lējums, akrila lodziņš; 2. klases sarkanais lāzers 660 nm, noturība pret apkārtējo gaismu > 40000 lx
• Vide: IP67, -20...+55 °C
• Pieslēgums: pagriežams M12 5 kontaktu savienotājs

Loga robežas iemāca ar pogām vai attālināto vadu, un lāzeru var izslēgt caur attālināto ieeju. Labākai precizitātei ļaujiet sensoram iesilt 15 minūtes.

Vibrācija pēc MIL-STD-202G 201A metodes, trieciens pēc 213B metodes (100 g). UL un CE; lāzers atbilst IEC 60825-1:2014.

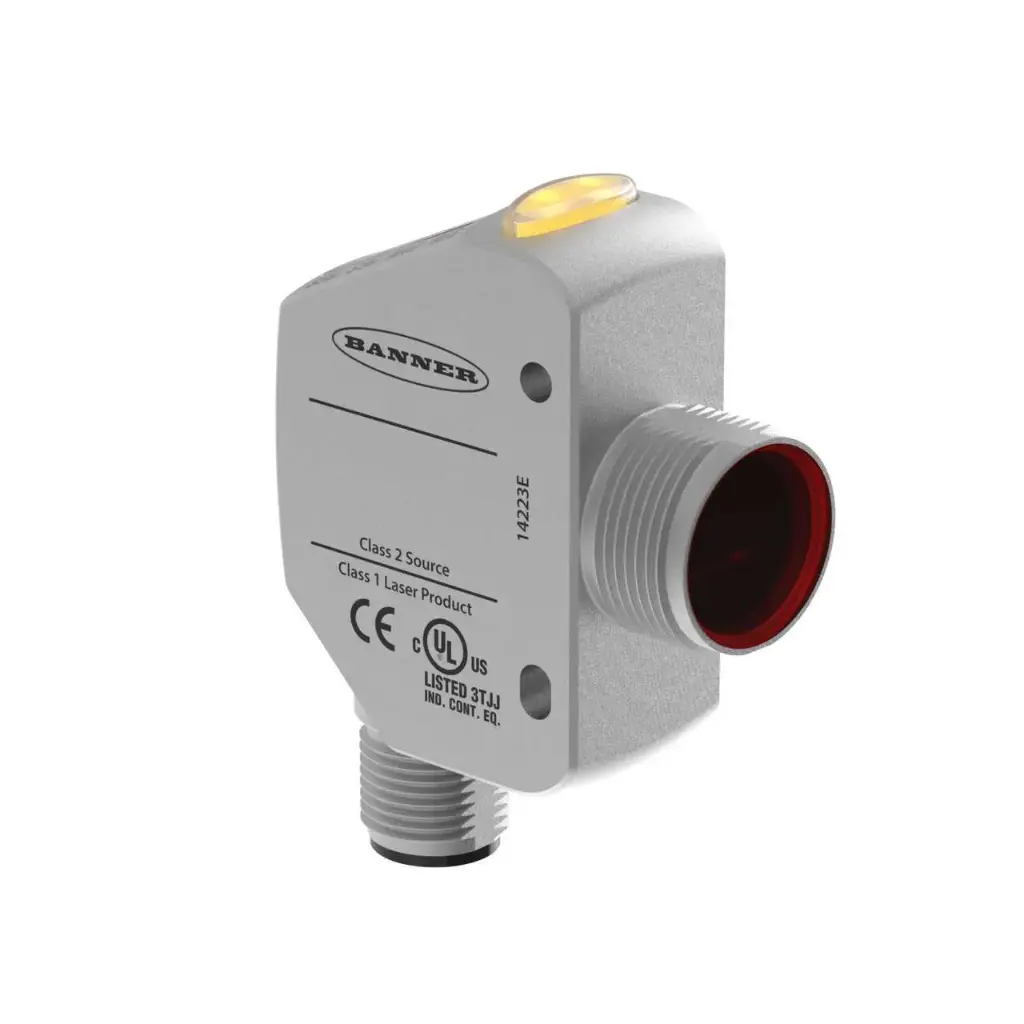

Q4XTBLAF300-Q8 ir Banner Q4X sērijas 1. klases lāzera sensors M18 nerūsējošā tērauda korpusā ar 25...300 mm pārslēgšanās attālumu. Četrciparu displejs rāda attālumu līdz objektam milimetros, un pārslēgšanās punktu iestata ar divu punktu, fona nomākšanas (BGS), priekšplāna nomākšanas (FGS), dinamisko vai duālo TEACH režīmu.

• Atkārtojamība: ±0,5 mm pie 25...50 mm, ±1 % no attāluma pie 50...300 mm
• Pārslēgšanās attālums: 25...300 mm, punktu iemāca ar TEACH vai iestata ar pogām
• Izejas: bipolāras, 1 PNP un 1 NPN, kopā 100 mA, izvēlams Light Operate / Dark Operate; reakcijas laiks 1,5, 3, 10, 25 vai 50 ms
• Barošana: 10...30 V DC, < 675 mW; aizsardzība pret polaritātes maiņu un pārsprieguma impulsiem
• Korpuss: M18x1 vītņots cilindrs, nerūsējošais tērauds 316L, PMMA lēcas vāciņš, polisulfona displeja lodziņš; pievilkšanas moments līdz 20 N·m
• Vide: IP67, IP68, IP69K, -10...+50 °C
• Pieslēgums: integrēts M12 papa savienotājs, 5 kontakti; attālinātā ieeja TEACH funkcijai

Korpusa materiāli ir ECOLAB sertificēti skābiem un sārmainiem mazgāšanas un dezinfekcijas līdzekļiem un ir saderīgi ar griešanas un eļļošanas šķidrumiem, tāpēc sensoru var atstāt uz vietas mazgājamās pārtikas ražošanas līnijās un apstrādes centros. Pilnu veiktspēju sensors sasniedz pēc 10 minūšu iesilšanas.

Atbilst CE, UKCA un UL (Industrial Control Equipment) prasībām. Vibrācija pēc MIL-STD-202G 201A metodes, trieciens pēc MIL-STD-202G 213B metodes (100 G).

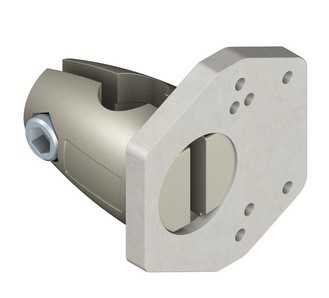

SMBQ4XFAM12 ir Banner stiprinājuma komplekts, kas tiek piestiprināts pie 12 mm stieņa un uz plakanās plātnes tur Q4X, QS18 vai QS30 sensoru. Pirms nostiprināšanas sensoru var pagriezt ap stieņa asi.

• Der: Banner Q4X, QS18 un QS30 sensoriem
• Stienis: Ø 12 mm (1/2 in) stieņa stiprinājumu sistēmas
• Materiāls: cinka lējums (Zamak)
• Izmēri: plātne 43,5 x 41,3 mm, sensoru stiprina ar M3 skrūvēm
• Komplektā: 1 stiprinājums ar stiprināšanas detaļām; skrūve ar iekšējo sešstūri stieņa skavai nav iekļauta

E20719 ir ifm montāžas komplekts pozīcijas sensoriem: M18 skava uz turētāja stiprināšanai ar M10 skrūvi.

• Der: M18 vītņotiem sensoriem
• Montāža: ar M10 skrūvi
• Materiāls: cinka lējuma skava, nerūsējošā tērauda turētājs, cinkota tērauda skrūve, paplāksnes un uzgriežņi
• Komplektā: 1 × M10 x 45 mm skrūve, 2 × Ø 10,5 mm paplāksnes, 2 × M10 uzgriežņi
• Svars: 168 g

SMBQ20LV ir Banner leņķa stiprinājums no nerūsējošā tērauda Q20 sensora vertikālai montāžai no aizmugures. Pēc stiprinājuma nostiprināšanas sensoru var noliekt par ±10°, lai noregulētu staru.

• Der: Banner Q20 sensoriem
• Izpildījums: leņķa, vertikāla montāža no aizmugures, ±10° slīpums
• Materiāls: nerūsējošais tērauds
• Komplektā: 1 stiprinājums, bez stiprināšanas detaļām

Q4XTULAF300-Q8 ir Banner Q4X sērijas 1. klases lāzera distances sensors M18 nerūsējošā tērauda korpusā, kas izmērīto attālumu 25...300 mm diapazonā izdod kā 0...10 V signālu. Analogās izejas diapazonu iemāca ar diviem punktiem vai vienu punktu, un četrciparu displejs rāda izejas vērtību vai attālumu milimetros.

• Izšķirtspēja: < 0,3 mm pie 25...100 mm, < 1 mm pie 100...300 mm; linearitāte atbilst rokasgrāmatas precizitātes līknei
• Mērdiapazons: 25...300 mm
• Izeja: analogā 0...10 V, min. slodze 2,5 kΩ; reakcijas laiks 0,5...2560 ms atkarībā no mērījumu frekvences un vidējās vērtības iestatījuma
• Barošana: 12...30 V DC, < 675 mW; aizsardzība pret polaritātes maiņu un pārsprieguma impulsiem
• Korpuss: M18x1 vītņots cilindrs, nerūsējošais tērauds 316L, PMMA lēcas vāciņš, polisulfona displeja lodziņš; pievilkšanas moments līdz 20 N·m
• Vide: IP67, IP68, IP69K, -10...+50 °C
• Pieslēgums: integrēts M12 papa savienotājs, 5 kontakti; attālinātā ieeja TEACH funkcijai

Korpusa materiāli ir ECOLAB sertificēti skābiem un sārmainiem mazgāšanas un dezinfekcijas līdzekļiem un ir saderīgi ar griešanas un eļļošanas šķidrumiem, tāpēc sensoru var atstāt uz vietas mazgājamās pārtikas ražošanas līnijās un apstrādes centros. Pilnu veiktspēju sensors sasniedz pēc 10 minūšu iesilšanas.

Atbilst CE, UKCA un UL (Industrial Control Equipment) prasībām. Vibrācija pēc MIL-STD-202G 201A metodes, trieciens pēc MIL-STD-202G 213B metodes (100 G).

Q5XKLAF5000-Q8 ir Banner Q5X sērijas 2. klases lāzera mērīšanas sensors ar 50...5000 mm diapazonu un divām neatkarīgām pārslēgšanās izejām. Tas nosaka melnus objektus ar atstarošanas spēju zem 6 %, arī uz melna vai spīdīga metāla fona, un rāda izmērīto attālumu displejā; iestatījumus veic ar pogām vai caur IO-Link.

• Pārslēgšanās attālums: 50...5000 mm; lāzera stara novirze ±86 mm pie 5000 mm
• 1. izeja: IO-Link, push/pull vai PNP/NPN pārslēgšanās, 50 mA
• 2. izeja: PNP/NPN pārslēgšanās, impulsu frekvences izeja vai attālinātā ieeja, 50 mA; reakcijas laiks 2, 5, 15, 50 vai 250 ms
• IO-Link: v1.1, 38,4 kbit/s, Smart Sensor Profile, min. cikla laiks 3,6 ms
• Barošana: 10...30 V DC, < 1,4 W; aizsardzība pret polaritātes maiņu un pārsprieguma impulsiem
• Korpuss: ABS, PMMA lēcas vāciņš; stiprināšana no sāniem
• Vide: IP67, -10...+50 °C
• Pieslēgums: integrēts M12 papa savienotājs, 4 kontakti, pagriežams par 270°

Režīms black gain palielina signāla rezervi aptuveni trīs reizes vāji atstarojošiem objektiem, bet shiny gain to samazina līdz aptuveni trešdaļai ļoti atstarojošiem objektiem. Pilnu veiktspēju sensors sasniedz pēc 20 minūšu iesilšanas.

Atbilst CE, UKCA un UL (Industrial Control Equipment) prasībām. Vibrācija pēc MIL-STD-202G 201A metodes, trieciens pēc MIL-STD-202G 213B metodes (100 G).

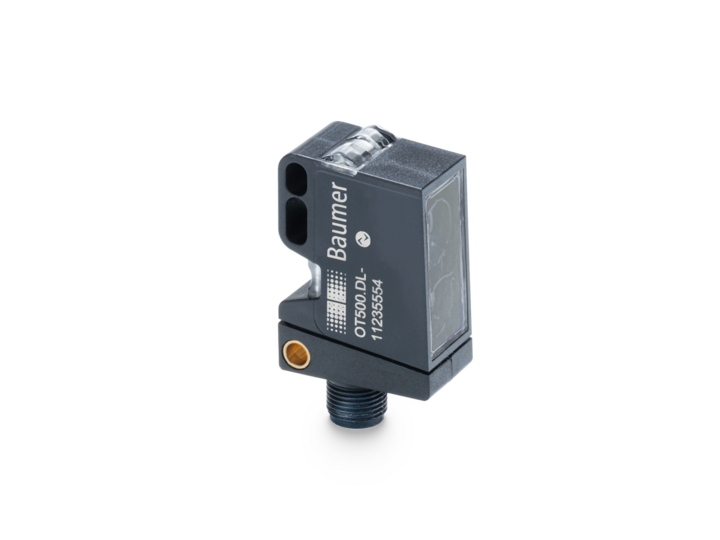

OT500.GL-PLPVB.72F ir Baumer OT500 sērijas fona nomākšanas (background suppression) foto sensors ar gaismas izplatīšanās laika mērīšanas principu un 150...2500 mm pārslēgšanās attālumu. Sarkanā lāzera diode (680 nm, 1. lāzera klase) veido punktveida staru ar fokusu 1500 mm attālumā, un pārslēgšanās notiek pēc izmērītā attāluma, nevis pēc atstarotās gaismas daudzuma.

• Pārslēgšanās attālums: 150...2500 mm (Tw), iestatāms ar qTeach vai ārēju mācīšanās vadu
• Izeja: PNP, komplementāra (Light operate), izejas strāva 50 mA
• Atkārtojamība: ≤ 1200...4300 µm, linearitātes kļūda ± 10 mm
• Barošana: 12...30 V DC, patēriņš maks. 60 mA
• Korpuss: plastmasa (ASA, PMMA), 18 x 45 x 32 mm, PMMA optikas logs
• Vide: IP 67, -20...+50 °C
• Pieslēgums: M12 konektors, 5 kontakti

Komplementārā izeja vienlaikus dod NO un NC signālu, tāpēc darbības režīms nav jāizvēlas pirms uzstādīšanas. Mācīšanos var veikt gan ar qTeach uz korpusa, gan ar ārēju vadu, kas ļauj pārslēgšanās attālumu pārmācīt no vadības skapja. Savstarpējās ietekmes nomākšana ļauj vairākus sensorus uzstādīt blakus.

Vibrācijas un triecienizturība pārbaudīta pēc IEC 60068-2-6:2008 (10 g, 10...2000 Hz) un IEC 60068-2-27:2009 (50 g / 11 ms).

PRO-KIT ir Banner komplekts Pro sērijas gaismekļu un atsevišķu sensoru konfigurēšanai no datora ar Pro Editor programmatūru. Tas vajadzīgs tikai sākotnējai konfigurēšanai, ierīces darbībai iekārtā tas nav nepieciešams.

• Komplektā: pārveidotāja kabelis, sadalītājs un barošanas avots
• Programmatūra: Banner Pro Editor
• Der: Banner Pro sērijas gaismekļi un atsevišķi sensori

Atbilst CE un UKCA prasībām.

LT3PUQ-79783 ir Banner L-GAGE LT3 sērijas time-of-flight lāzera sensors ar 0-10 V analogo izeju un PNP diskrēto izeju, katrai ar savu iemācītu logu. Analogais signāls tiek mērogots visā ieprogrammētajā logā, tāpēc arī īss logs izmanto pilnu 0-10 V diapazonu.

• Precizitāte: linearitāte ±30 mm (0,3...1,5 m), ±20 mm (1,5...5 m) pie 24 V DC, 22 °C, balts mērķis; temperatūras ietekme < 2 mm/°C
• Mērdiapazons: 0,3...5 m (90 % balts), 0,3...3 m (18 % pelēks), 0,3...2 m (6 % melns); minimālais logs 20 mm
• Izejas: analogā 0-10 V; diskrētā PNP, 100 mA; reakcijas laiks 1, 10 vai 100 ms
• Barošana: 12...24 V DC, maks. 108 mA pie 24 V DC; aizsardzība pret polaritātes maiņu
• Korpuss: ABS, akrila lodziņš; 2. klases sarkanais lāzers 658 nm, stara Ø 6 mm
• Vide: IP67, NEMA 6, 0...+50 °C
• Pieslēgums: grozāms M12 8 kontaktu savienotājs

Loga robežas iemāca ar pogām vai attālināto vadu, bet ar sarkano vadu lāzeru ieslēdz vai izslēdz. Pirms programmēšanas ļaujiet sensoram iesilt 30 minūtes.

Q5XKLAF10000-Q8 ir Banner Q5X sērijas 2. klases lāzera mērīšanas sensors ar 50...10000 mm diapazonu un divām neatkarīgām pārslēgšanās izejām. Tas nosaka melnus objektus ar atstarošanas spēju zem 6 %, arī uz melna vai spīdīga metāla fona, un rāda izmērīto attālumu displejā; iestatījumus veic ar pogām vai caur IO-Link.

• Pārslēgšanās attālums: 50...10000 mm; lāzera stara novirze ±172 mm pie 10000 mm
• 1. izeja: IO-Link, push/pull vai PNP/NPN pārslēgšanās, 50 mA
• 2. izeja: PNP/NPN pārslēgšanās, impulsu frekvences izeja vai attālinātā ieeja, 50 mA; reakcijas laiks 2, 5, 15, 50 vai 250 ms
• IO-Link: v1.1, 38,4 kbit/s, Smart Sensor Profile, min. cikla laiks 3,6 ms
• Barošana: 10...30 V DC, < 1,4 W; aizsardzība pret polaritātes maiņu un pārsprieguma impulsiem
• Korpuss: ABS, PMMA lēcas vāciņš; stiprināšana no sāniem
• Vide: IP67, -10...+50 °C
• Pieslēgums: integrēts M12 papa savienotājs, 4 kontakti, pagriežams par 270°

Režīms black gain palielina signāla rezervi aptuveni trīs reizes vāji atstarojošiem objektiem, bet shiny gain to samazina līdz aptuveni trešdaļai ļoti atstarojošiem objektiem. Pilnu veiktspēju sensors sasniedz pēc 20 minūšu iesilšanas.

Atbilst CE, UKCA un UL (Industrial Control Equipment) prasībām. Vibrācija pēc MIL-STD-202G 201A metodes, trieciens pēc MIL-STD-202G 213B metodes (100 G).

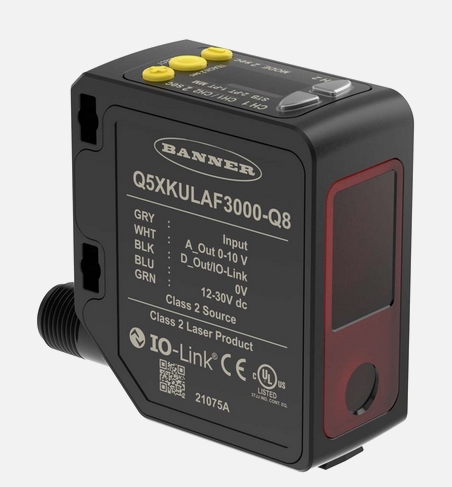

Q5XKULAF3000-Q8 ir Banner Q5X sērijas 2. klases lāzera triangulācijas sensors, kas attālumu 95...3000 mm diapazonā izdod kā 0...10 V signālu, un tam ir otrs kanāls pārslēgšanai vai IO-Link. Tas nosaka melnus objektus ar atstarošanas spēju zem 6 % un rāda attālumu displejā.

• Atkārtojamība (pārslēgšanās izeja): ±0,5 mm pie 95...300 mm, ±0,25 % pie 300...1000 mm, ±0,5 % pie 1000...2000 mm, ±1 % pie 2000...3000 mm
• Mērdiapazons: 95...3000 mm
• 1. izeja: analogā 0...10 V, min. slodze 1 kΩ; reakcijas laiks 0,5...2270 ms atkarībā no mērījumu frekvences un vidējās vērtības iestatījuma
• 2. izeja: PNP/NPN pārslēgšanās vai IO-Link push/pull, 50 mA; IO-Link v1.1, 38,4 kbit/s, Smart Sensor Profile
• Barošana: 12...30 V DC, < 1 W; aizsardzība pret polaritātes maiņu un pārsprieguma impulsiem
• Korpuss: ABS, PMMA lēcas vāciņš, polikarbonāta displeja lodziņš; stiprināšana no sāniem
• Vide: IP67, -10...+50 °C
• Pieslēgums: integrēts M12 papa savienotājs, 5 kontakti, pagriežams par 270°

Analogās izejas diapazonu un pārslēgšanās punktu iemāca atsevišķi, tāpēc viens sensors var vienlaikus nodot kontrolierim nepārtrauktu attāluma vērtību un signalizēt robežu. Pilnu veiktspēju sensors sasniedz pēc 10 minūšu iesilšanas.

Atbilst CE, UKCA un UL (Industrial Control Equipment) prasībām. Vibrācija pēc MIL-STD-202G 201A metodes, trieciens pēc MIL-STD-202G 213B metodes (100 G).

LTF12KC2LDQ ir Banner LTF sērijas time-of-flight lāzera distances sensors ar divām diskrētajām izejām un IO-Link, ar darbības attālumu līdz 12 m uz balta mērķa. Divrindu displejs darba režīmā rāda pašreizējo attālumu.

• Precizitāte: ±10 mm līdz 12 m (90 % balts), līdz 7 m (18 % pelēks), līdz 4 m (6 % melns); temperatūras ietekme ±0,25 mm/°C
• Mērdiapazons: 50...12000 mm (balts), 50...11000 mm (pelēks), 50...7000 mm (melns); izšķirtspēja < 0,3...3 mm
• Izejas: 2 diskrētās, abas NPN vai abas PNP, 100 mA; IO-Link (Smart Sensor Profile, 38,4 kbodi); reakcijas laiks 1,5...256 ms
• Barošana: 12...30 V DC, < 85 mA pie 24 V DC
• Korpuss: cinka lējums, akrila lodziņš; 2. klases sarkanais lāzers 660 nm, noturība pret apkārtējo gaismu > 40000 lx
• Vide: IP67, -20...+55 °C
• Pieslēgums: pagriežams M12 5 kontaktu savienotājs

Loga robežas iemāca ar pogām vai attālināto vadu, un lāzeru var izslēgt caur attālināto ieeju. Labākai precizitātei ļaujiet sensoram iesilt 15 minūtes.

Vibrācija pēc MIL-STD-202G 201A metodes, trieciens pēc 213B metodes (100 g). UL un CE; lāzers atbilst IEC 60825-1:2014.

BSS-12 ir TURCK polipropilēna montāžas stiprinājums M12 vītņotiem sensoriem. Tas sastāv no divām pusēm, ko savelk ar divām skrūvēm.

• Der: M12 x 1 vītņotiem cilindriskiem sensoriem
• Materiāls: polipropilēns (PP), zaļš
• Izmēri: 30 x 34 x 26,5 mm
• Korpusa uzgriežņa griezes moments: max. 0,5 Nm
• Komplektā: 2 × M6 skrūves ar iekšējo sešstūri

Montāžai uz DIN sliedes atsevišķi jāpasūta BSS-TSM sliedes uzgrieznis.

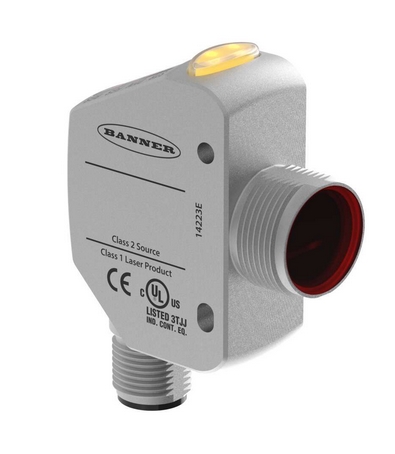

Q4XTILAF600-Q8 ir Banner Q4X sērijas 1. klases lāzera distances sensors M18 nerūsējošā tērauda korpusā, kas izmērīto attālumu 25...600 mm diapazonā izdod kā 4...20 mA signālu. Analogās izejas diapazonu iemāca ar diviem punktiem vai vienu punktu, un četrciparu displejs rāda izejas vērtību vai attālumu milimetros.

• Izšķirtspēja: < 0,3 mm pie 25...100 mm, < 1 mm pie 100...300 mm, < 2 mm pie 300...600 mm; linearitāte - mazākā no precizitātes līknes vai 2,5 % no pilnās skalas
• Mērdiapazons: 25...600 mm
• Izeja: analogā 4...20 mA, maks. slodze 1 kΩ pie 24 V; reakcijas laiks 0,5...2560 ms atkarībā no mērījumu frekvences un vidējās vērtības iestatījuma
• Barošana: 12...30 V DC, < 675 mW; aizsardzība pret polaritātes maiņu un pārsprieguma impulsiem
• Korpuss: M18x1 vītņots cilindrs, nerūsējošais tērauds 316L, PMMA lēcas vāciņš, polisulfona displeja lodziņš; pievilkšanas moments līdz 20 N·m
• Vide: IP67, IP68, IP69K; -10...+45 °C pie 24 V barošanas (+50 °C pie 12 V, +40 °C pie 30 V)
• Pieslēgums: integrēts M12 papa savienotājs, 5 kontakti; attālinātā ieeja TEACH funkcijai

Korpusa materiāli ir ECOLAB sertificēti skābiem un sārmainiem mazgāšanas un dezinfekcijas līdzekļiem un ir saderīgi ar griešanas un eļļošanas šķidrumiem, tāpēc sensoru var atstāt uz vietas mazgājamās pārtikas ražošanas līnijās un apstrādes centros. Pilnu veiktspēju sensors sasniedz pēc 10 minūšu iesilšanas.

Atbilst CE, UKCA un UL (Industrial Control Equipment) prasībām. Vibrācija pēc MIL-STD-202G 201A metodes, trieciens pēc MIL-STD-202G 213B metodes (100 G).

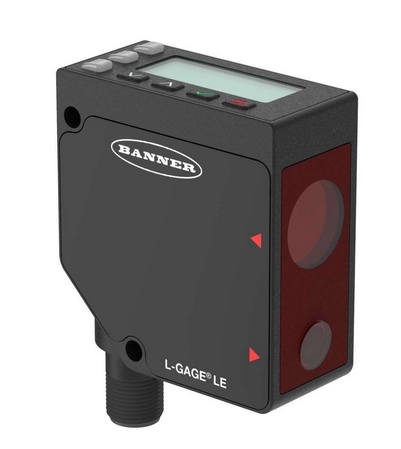

LE550IQ ir Banner L-GAGE LE550 sērijas triangulācijas lāzera pārvietojuma sensors ar 4-20 mA analogo izeju un vienu konfigurējamu NPN/PNP diskrēto izeju. Divrindu displejs darba režīmā rāda pašreizējo attālumu un analogo vērtību.

• Precizitāte: analogā linearitāte ±4,5 mm (0,5 % no pilna diapazona); izšķirtspēja < 0,5 mm (100...600 mm), < 1 mm (600...1000 mm)
• Mērdiapazons: 100...1000 mm, minimālais logs 10 mm
• Izejas: analogā 4-20 mA; diskrētā NPN/PNP konfigurējama, 100 mA; reakcijas laiks 2...50 ms
• Barošana: 12...30 V DC, < 70 mA pie 24 V DC
• Korpuss: cinka lējums, akrila lodziņš; 2. klases sarkanais lāzers 650 nm
• Vide: IP67, -20...+55 °C
• Pieslēgums: pagriežams M12 5 kontaktu savienotājs

Atkārtojamība saglabājas uz mērķiem no spīdīga metāla līdz melnai gumijai. Labākai precizitātei ļaujiet sensoram iesilt 10 minūtes.

Vibrācija pēc MIL-STD-202G 201A metodes un IEC 60947-5-2. UL un CE.

OM60-PR0135.HH.YUFV ir Baumer OM60 sērijas lāzera distances sensors ar 70 mm mērdiapazonu 65...135 mm attālumā un punktveida staru. Attālumu sensors izvada kā analogo 0...10 V vai 0...5 V signālu, un vienlaikus pa IO-Link 1.1.3 ir pieejama 32 bitu mērījuma vērtība un sensora iestatījumi.

• Mērdiapazons: 65...135 mm (70 mm); atkārtojamība 0,7 µm, linearitāte ±30 µm
• Izeja: 0...10 V / 0...5 V analogā, IO-Link V1.1.3 (Class A, COM3)
• Barošana: 18...30 V DC, maks. 100 mA
• Korpuss: 27,2 x 66 x 57 mm, PBT-ASA plastmasa, PMMA priekšpuse; sarkanais lāzers 660 nm, 1. lāzera klase
• Vide: IP67; -10...+50 °C; apkārtējā gaisma līdz 15 klx
• Pieslēgums: M12 5-pin konektors uz 300 mm kabeļa

Mērīšanas frekvence 2000 Hz un reakcijas laiks 1 ms ļauj mērīt kustīgas detaļas. Ekspozīcijas laiks pielāgojas automātiski, tāpēc mērījums saglabājas stabils, arī mainoties materiāla krāsai vai virsmai. IO-Link procesa dati atbilst Smart Sensor Profile un bez mērījuma vērtības satur divus pārslēgšanas kanālus, kā arī kvalitātes un trauksmes bitus.

Izturība pret vibrāciju pārbaudīta pēc IEC 60068-2-6, pret triecienu - pēc IEC 60068-2-27.

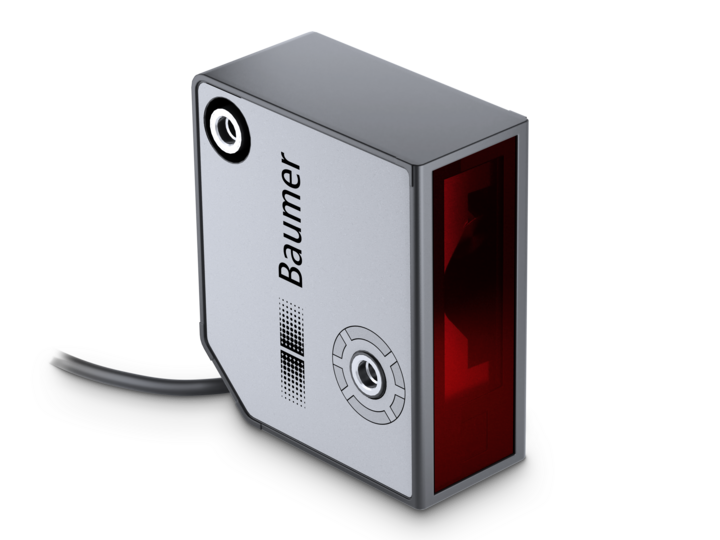

OM60-LR0060.HH.TXFV ir Baumer OM60 sērijas lāzera distances sensors ar 20 mm mērdiapazonu 40...60 mm attālumā un līnijveida staru. Līnijveida stars paredzēts strukturētām virsmām, kur punktveida stars sekotu atsevišķām rievām vai šķiedrām. Mērījumu nolasa pa RS485 ar Modbus RTU protokolu.

• Mērdiapazons: 40...60 mm (20 mm); atkārtojamība 0,27 µm, linearitāte ±6 µm
• Izeja: RS485, Modbus RTU, 115200 Bd (iestatāms)
• Barošana: 18...30 V DC, maks. 100 mA
• Korpuss: 27,2 x 66 x 57 mm, PBT-ASA plastmasa, PMMA priekšpuse; sarkanais lāzers 660 nm, 1. lāzera klase
• Vide: IP67; -10...+50 °C; apkārtējā gaisma līdz 15 klx
• Pieslēgums: M12 5-pin konektors uz 300 mm kabeļa

Mērīšanas frekvence 3300 Hz un reakcijas laiks 0,65 ms ļauj mērīt kustīgas detaļas. Ekspozīcijas laiks pielāgojas automātiski, tāpēc mērījums saglabājas stabils, arī mainoties materiāla krāsai vai virsmai. Iestatījumus veic displejā, pa RS485 vai ar ārējo ieeju.

Izturība pret vibrāciju pārbaudīta pēc IEC 60068-2-6, pret triecienu - pēc IEC 60068-2-27.

BST-08B ir TURCK PA6 montāžas stiprinājums M8 vītņotiem sensoriem. Iebūvētā atdure fiksē sensora stāvokli stiprinājumā.

• Der: M8 vītņotiem cilindriskiem sensoriem
• Materiāls: PA6
• Izmēri: 16 x 20 x 12 mm
• Izpildījums: ar atduri

Q5XKILAF3000-Q8 ir Banner Q5X sērijas 2. klases lāzera triangulācijas sensors, kas attālumu 95...3000 mm diapazonā izdod kā 4...20 mA signālu, un tam ir otrs kanāls pārslēgšanai vai IO-Link. Tas nosaka melnus objektus ar atstarošanas spēju zem 6 % un rāda attālumu displejā.

• Atkārtojamība (pārslēgšanās izeja): ±0,5 mm pie 95...300 mm, ±0,25 % pie 300...1000 mm, ±0,5 % pie 1000...2000 mm, ±1 % pie 2000...3000 mm
• Mērdiapazons: 95...3000 mm
• 1. izeja: analogā 4...20 mA, maks. slodze 300 Ω; reakcijas laiks 0,5...2270 ms atkarībā no mērījumu frekvences un vidējās vērtības iestatījuma
• 2. izeja: PNP/NPN pārslēgšanās vai IO-Link push/pull, 50 mA; IO-Link v1.1, 38,4 kbit/s, Smart Sensor Profile
• Barošana: 12...30 V DC, < 1 W; aizsardzība pret polaritātes maiņu un pārsprieguma impulsiem
• Korpuss: ABS, PMMA lēcas vāciņš, polikarbonāta displeja lodziņš; stiprināšana no sāniem
• Vide: IP67, -10...+50 °C
• Pieslēgums: integrēts M12 papa savienotājs, 5 kontakti, pagriežams par 270°

Analogās izejas diapazonu un pārslēgšanās punktu iemāca atsevišķi, tāpēc viens sensors var vienlaikus nodot kontrolierim nepārtrauktu attāluma vērtību un signalizēt robežu. Pilnu veiktspēju sensors sasniedz pēc 10 minūšu iesilšanas.

Vibrācija pēc MIL-STD-202G 201A metodes, trieciens pēc 213B metodes, I nosacījums (100 g).

Q20-2KLAF3-Q ir Banner Q20-2 sērijas time-of-flight lāzera sensors ar regulējamu pārslēgšanās attālumu līdz 3 m. Tas ignorē objektus aiz iemācītā attāluma neatkarīgi no to krāsas, un caur IO-Link pieejams izmērītais attālums, aiztures taimeri un diagnostika.

• Precizitāte: tipiski 35 mm (256 mērījumu vidējais); minimālais attālums starp objektiem 50 mm
• Pārslēgšanās attālums: 20...3000 mm uz 90 % balta mērķa
• Izejas: 1. kanāls PNP un IO-Link V1.1 (Smart Sensor Profile, 38,4 kbodi); 2. kanāls PNP, PFM Pulse Pro vai attālinātā ieeja; kopā 50 mA
• Barošana: 10...30 V DC, < 35 mA; aizsardzība pret polaritātes maiņu
• Korpuss: kompakts ABS, stiprinājuma atveru attālums 25,4 mm; 1. klases infrasarkanais lāzers 940 nm
• Vide: IP67, -20...+50 °C
• Pieslēgums: 150 mm PVC kabelis ar M8 4 kontaktu papa savienotāju

Ar pogu vai attālināto vadu izvēlas vienu no četriem iemācīšanas režīmiem: divu punktu background suppression (noklusējums), viena punkta objekts, viena punkta logs (foreground suppression) un dual režīms (intensitāte + attālums). Redzamo sarkano iestatīšanas LED indikatoru var izslēgt.

UL, CE un UKCA; atbilst FCC Part 15 B klasei un ICES-003(B). Lāzers atbilst IEC 60825-1:2014.

Q20-2KLAF2-Q ir Banner Q20-2 sērijas time-of-flight lāzera sensors ar regulējamu pārslēgšanās attālumu līdz 2 m. Tas ignorē objektus aiz iemācītā attāluma neatkarīgi no to krāsas, un caur IO-Link pieejams izmērītais attālums, aiztures taimeri un diagnostika.

• Precizitāte: tipiski 35 mm (256 mērījumu vidējais); minimālais attālums starp objektiem 50 mm
• Pārslēgšanās attālums: 20...2000 mm uz 90 % balta mērķa
• Izejas: 1. kanāls PNP un IO-Link V1.1 (Smart Sensor Profile, 38,4 kbodi); 2. kanāls PNP, PFM Pulse Pro vai attālinātā ieeja; kopā 50 mA
• Barošana: 10...30 V DC, < 35 mA; aizsardzība pret polaritātes maiņu
• Korpuss: kompakts ABS, stiprinājuma atveru attālums 25,4 mm; 1. klases infrasarkanais lāzers 940 nm
• Vide: IP67, -20...+50 °C
• Pieslēgums: 150 mm PVC kabelis ar M8 4 kontaktu papa savienotāju

Ar pogu vai attālināto vadu izvēlas vienu no četriem iemācīšanas režīmiem: divu punktu background suppression (noklusējums), viena punkta objekts, viena punkta logs (foreground suppression) un dual režīms (intensitāte + attālums). Redzamo sarkano iestatīšanas LED indikatoru var izslēgt.

UL, CE un UKCA; atbilst FCC Part 15 B klasei un ICES-003(B). Lāzers atbilst IEC 60825-1:2014.

Q20-2KLAF2-Q5 ir Banner Q20-2 sērijas time-of-flight lāzera sensors ar regulējamu pārslēgšanās attālumu līdz 2 m. Tas ignorē objektus aiz iemācītā attāluma neatkarīgi no to krāsas, un caur IO-Link pieejams izmērītais attālums, aiztures taimeri un diagnostika.

• Precizitāte: tipiski 35 mm (256 mērījumu vidējais); minimālais attālums starp objektiem 50 mm
• Pārslēgšanās attālums: 20...2000 mm uz 90 % balta mērķa
• Izejas: 1. kanāls PNP un IO-Link V1.1 (Smart Sensor Profile, 38,4 kbodi); 2. kanāls PNP, PFM Pulse Pro vai attālinātā ieeja; kopā 50 mA
• Barošana: 10...30 V DC, < 35 mA; aizsardzība pret polaritātes maiņu
• Korpuss: kompakts ABS, stiprinājuma atveru attālums 25,4 mm; 1. klases infrasarkanais lāzers 940 nm
• Vide: IP67, -20...+50 °C
• Pieslēgums: 150 mm PVC kabelis ar M12 4 kontaktu papa savienotāju

Ar pogu vai attālināto vadu izvēlas vienu no četriem iemācīšanas režīmiem: divu punktu background suppression (noklusējums), viena punkta objekts, viena punkta logs (foreground suppression) un dual režīms (intensitāte + attālums). Redzamo sarkano iestatīšanas LED indikatoru var izslēgt.

UL, CE un UKCA; atbilst FCC Part 15 B klasei un ICES-003(B). Lāzers atbilst IEC 60825-1:2014.

Q20-2KLAF3-Q5 ir Banner Q20-2 sērijas time-of-flight lāzera sensors ar regulējamu pārslēgšanās attālumu līdz 3 m. Tas ignorē objektus aiz iemācītā attāluma neatkarīgi no to krāsas, un caur IO-Link pieejams izmērītais attālums, aiztures taimeri un diagnostika.

• Precizitāte: tipiski 35 mm (256 mērījumu vidējais); minimālais attālums starp objektiem 50 mm
• Pārslēgšanās attālums: 20...3000 mm uz 90 % balta mērķa
• Izejas: 1. kanāls PNP un IO-Link V1.1 (Smart Sensor Profile, 38,4 kbodi); 2. kanāls PNP, PFM Pulse Pro vai attālinātā ieeja; kopā 50 mA
• Barošana: 10...30 V DC, < 35 mA; aizsardzība pret polaritātes maiņu
• Korpuss: kompakts ABS, stiprinājuma atveru attālums 25,4 mm; 1. klases infrasarkanais lāzers 940 nm
• Vide: IP67, -20...+50 °C
• Pieslēgums: 150 mm PVC kabelis ar M12 4 kontaktu papa savienotāju

Ar pogu vai attālināto vadu izvēlas vienu no četriem iemācīšanas režīmiem: divu punktu background suppression (noklusējums), viena punkta objekts, viena punkta logs (foreground suppression) un dual režīms (intensitāte + attālums). Redzamo sarkano iestatīšanas LED indikatoru var izslēgt.

UL, CE un UKCA; atbilst FCC Part 15 B klasei un ICES-003(B). Lāzers atbilst IEC 60825-1:2014.

Q5ZKLAF1800-Q8 ir Banner Q5Z Global sērijas 2. klases lāzera mērīšanas sensors ar 95...1800 mm diapazonu un divām pārslēgšanās izejām. Tam nav displeja un ir viena TEACH poga: sensors tiek piegādāts rūpnīcā konfigurēts, un citus iestatījumus veic caur IO-Link.

• Atkārtojamība: ±0,5 mm pie 95...300 mm, ±0,25 % pie 300...1000 mm, ±0,52 % pie 1000...1800 mm
• Pārslēgšanās attālums: 95...1800 mm
• 1. izeja: IO-Link push/pull (rūpnīcas iestatījums), konfigurējama PNP vai NPN, 50 mA
• 2. izeja: PNP (rūpnīcas iestatījums), konfigurējama PNP/NPN, impulsu frekvences izeja vai attālinātā ieeja, 50 mA; reakcijas laiks 3, 5, 15, 25 vai 50 ms
• Barošana: 10...30 V DC, < 1 W; aizsardzība pret polaritātes maiņu un pārsprieguma impulsiem
• Korpuss: ABS, PMMA lēcas vāciņš; stiprināšana no sāniem
• Vide: IP67, -10...+50 °C
• Pieslēgums: integrēts M12 papa savienotājs, 4 kontakti, pagriežams par 270°

Sensors nosaka melnus objektus ar atstarošanas spēju zem 6 %, arī uz melna vai spīdīga metāla fona. Konfigurēšanai un procesa datiem izmanto IO-Link v1.1 ar Smart Sensor Profile.

Atbilst CE, UKCA un UL (Industrial Control Equipment) prasībām. Vibrācija pēc MIL-STD-202G 201A metodes, trieciens pēc MIL-STD-202G 213B metodes (100 G).

SMBAMSQ5XIPRA ir Banner slēgts stiprinājums, kurā sensors atrodas aiz borsilikāta stikla lodziņa un ir pasargāts no sānu triecieniem. Taisnleņķa montāžas plātne ļauj to uzstādīt 90° leņķī pret montāžas virsmu.

• Tips: slēgts stiprinājums, taisnleņķa montāžas plātne
• Materiāls: 13 gauge nerūsējošais tērauds
• Lodziņš: borsilikāta stikls, maināms
• Montāža: AMS atveru izkārtojums, Ø 6,7 mm atveres
• Komplektā: 1 stiprinājums ar stiprināšanas detaļām

Q4XFULAF310-Q8 ir Banner Q4X sērijas lāzera sensors ar 0-10 V analogo izeju, kas proporcionāla attālumam līdz objektam 35-310 mm diapazonā, plakanas montāžas nerūsējošā tērauda 316L korpusā. Mērīšanas logu iestata ar pogām vai ar attālināto apmācību (remote teach).

• Izšķirtspēja: < 0,3 mm 35-110 mm diapazonā, < 1 mm 110-310 mm diapazonā; linearitāte atbilst precizitātes līknei
• Mērdiapazons: 35-310 mm
• Izeja: analogā 0-10 V, min. slodze 2,5 kΩ; reakcijas laiks 0,5...2560 ms atkarībā no mērīšanas ātruma un vidējās vērtības iestatījumiem
• Barošana: 12-30 V DC, < 675 mW
• Korpuss: plakanas montāžas, nerūsējošais tērauds 316L, PMMA lēcas pārsegs; redzams sarkans 1. klases lāzers 655 nm
• Vide: IP67, IP68, IP69K, -10...+50 °C
• Pieslēgums: iebūvēts M12 papa savienotājs, 5 kontakti

Korpuss ir izturīgs pret sanitārijā lietotajiem skābajiem un sārmainajiem tīrīšanas līdzekļiem, un tam ir ECOLAB sertifikāts. Labākai precizitātei sensoram jāļauj iesilt 10 minūtes.

Izturība pret triecienu pārbaudīta pēc MIL-STD-202G (213B metode, 100 g), pret vibrāciju - pēc 201A metodes. Atbilst UL un CE prasībām.
