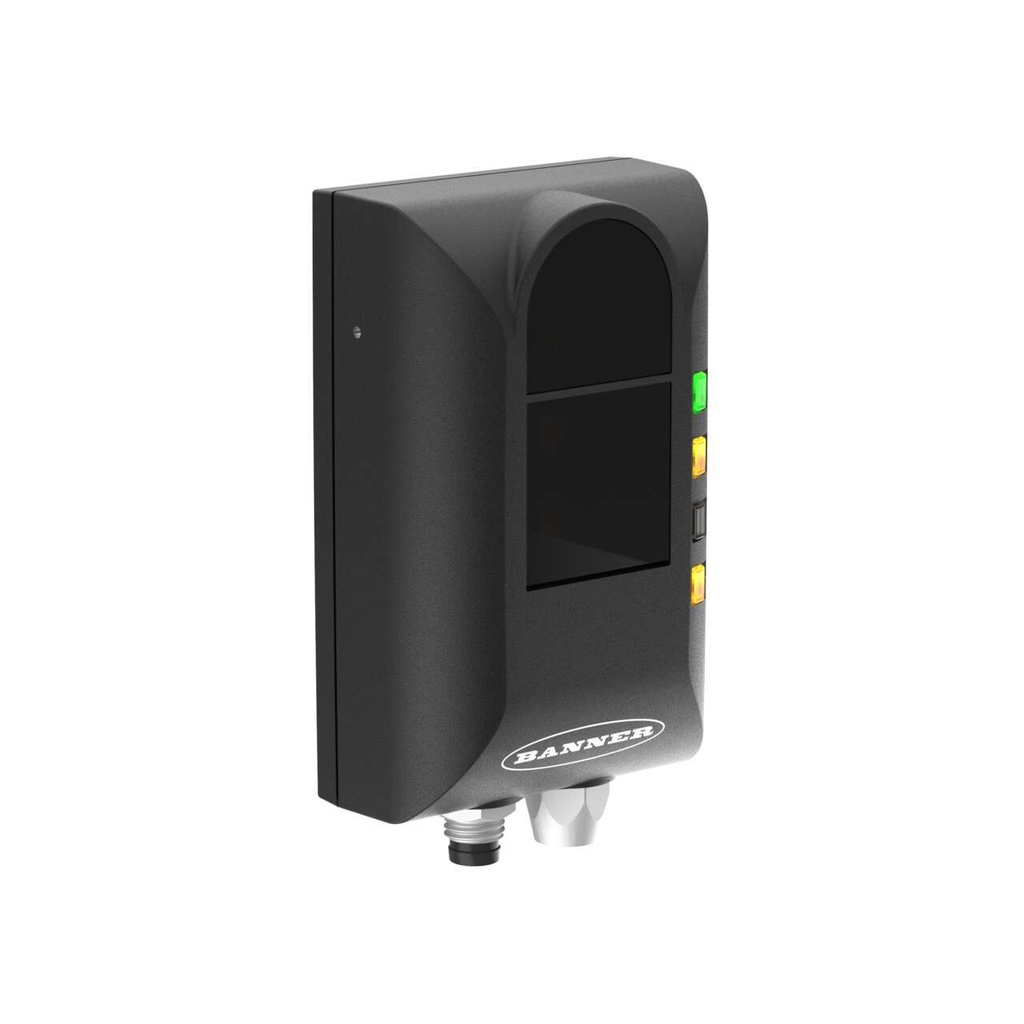

Līmeņa sensors ZMX-3DE2500HF-Q7, 3D ToF, 0,2...2,5 m, 2x PNP/NPN, Ethernet, M8

ZMX-3DE2500HF-Q7 ir Banner ZMX sērijas 3D time-of-flight sensors, kas mēra attālumu 60 x 45° laukumā ar 272 x 208 pikseļiem. Viena punkta vietā tas novērtē visa apgabala piepildījuma līmeni un maksimālo augstumu, tāpēc nevienmērīgi sakrauti priekšmeti un spraugas starp tiem mērījumu neizkropļo.

• Precizitāte: ±30 mm pie > 10x signāla rezerves (6...90 % mērķi, redzes lauka centrālie 25 %); atkārtojamība 2...40 mm
• Mērdiapazons: 200...2500 mm (balts un 20 % pelēks), 200...1700 mm (6 % melns); līdz 6 kadriem/s
• Izejas: 1. kanāls PNP/NPN vai PFM; 2. kanāls PNP/NPN, PFM vai attālinātais palaidējs; 50 mA
• Sakari: Ethernet 100 Mbps, Modbus TCP un EtherNet/IP
• Barošana: 12...30 V DC, vidēji 200 mA, maksimāli 2,5 A
• Vide: IP65, -10...+40 °C; alumīnija korpuss, 1. klases infrasarkanais lāzers 850 nm
• Pieslēgums: M8 4 kontaktu paps barošanai un I/O, M8 4 kontaktu mamma Ethernet

Lieto tvertņu un konteineru piepildījuma līmeņa, paku augstuma kravas konteineros un pārpildes noteikšanai kastēs. Interešu apgabalu un tvertnes dibenu vienreiz iestata Banner 3D Configuration programmatūrā, pēc tam sensors darbojas bez datora. Barošanas kabelis un M8 Ethernet kabelis jāpasūta atsevišķi.

Vibrācija pēc MIL-STD-202G 201A metodes, trieciens pēc 213B metodes (100 g). UL, CE un UKCA.
