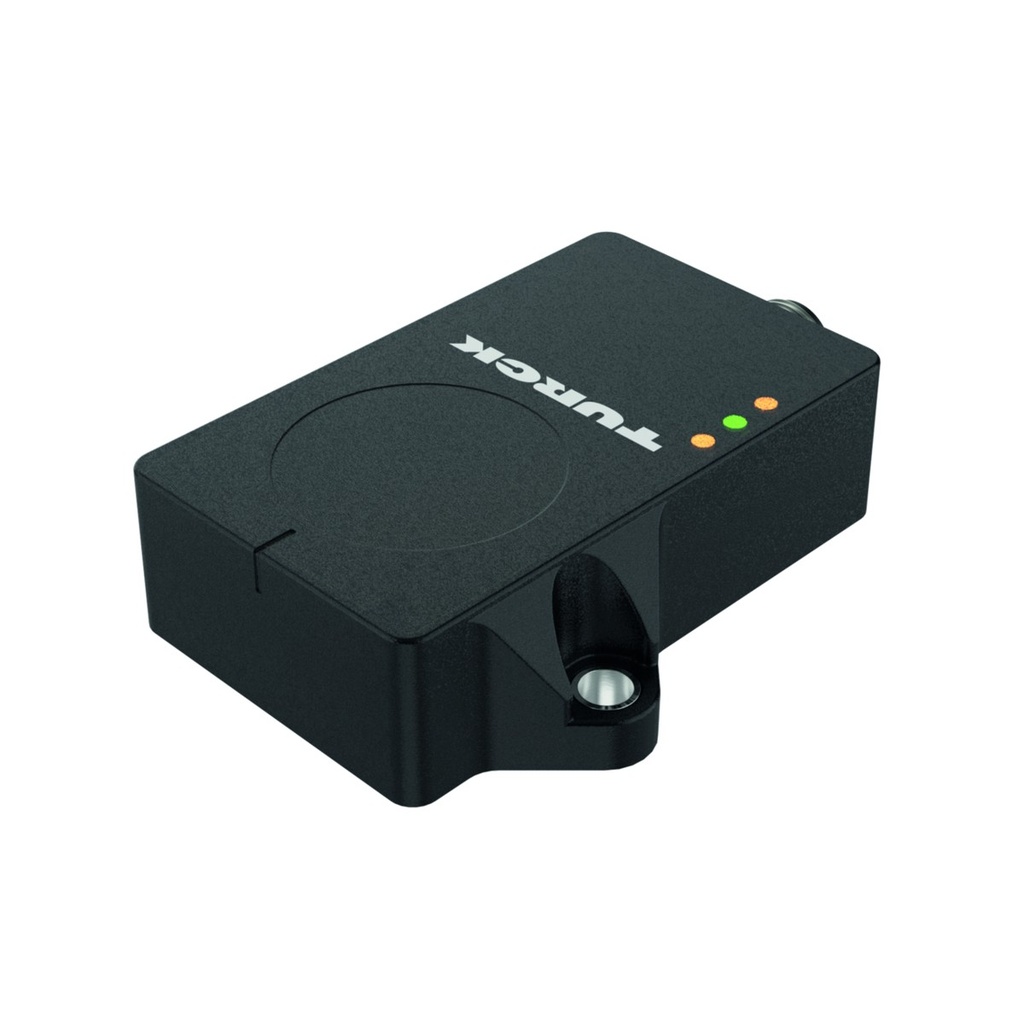

Vibrāciju sensors CMVT-QR20-IOLX3-H1141, 16 g, 0...320 mm/s, 3 asis, IO-Link, -40...+85°C, M12, IP69K

CMVT-QR20-IOLX3-H1141 ir stāvokļa uzraudzības vibrāciju un temperatūras sensors, kas mēra paātrinājumu un ātrumu trīs asīs un korpusa temperatūru. Tas paredzēts rotējošu iekārtu daļām, kur vibrācijas pieaugums norāda uz gultņa nodilumu, nelīdzsvarotību vai nesakritīgu vārpstu, lai novirzi pamana pirms atteices.

• Mērdiapazons: paātrinājums RMS 16 g (nolase 6,6 kHz), ātrums 0...320 mm/s RMS @ 78 Hz, temperatūra -40...+85°C; izšķirtspēja 0,01 g un 0,01 mm/s
• Precizitāte: ātruma linearitātes novirze ≤ ±1 % @ 78 Hz, paātrinājuma ≤ ±3 % @ 78 Hz; atkārtojamība ≤ ±5 % @ 78 Hz
• Izejas: 4. kontakts - IO-Link vai SIO, 2. kontakts - SIO; SIO režīmā divas PNP/NPN pārslēgšanas izejas; IO-Link COM 3 (230,4 kBaud)
• Barošana: 18...30 VDC (IO-Link), 10...30 VDC (SIO), patēriņš < 50 mA
• Aizsardzība: pret vada pārrāvumu un polaritātes maiņu
• Korpuss: taisnstūra QR20, Ultem plastmasa, 71,6 x 62,6 x 20 mm
• Vide: IP68/IP69K, piesārņojuma pakāpe 3, trieciens 200 g (4 ms), vibrācija 20 g
• Pieslēgums: M12 x 1 papa tipa savienotājs, 4 kontakti

Caur IO-Link var izvēlēties izvadāmo lielumu - paātrinājuma vai ātruma RMS vai peak-to-peak vērtību - un iestatīt pārslēgšanas slieksņus. Slieksņus var parametrizēt pēc ISO 10816-3 mašīnu klasēm vai definēt brīvi. Zaļš LED rāda barošanu un, mirgojot, aktīvu IO-Link sakaru; divi dzelteni LED rāda pārsniegtu slieksni.

UL reģistrācijas numurs E351232. MTTF 548 gadi pēc SN 29500 (Ed. 99) pie 40°C. Trieciens pārbaudīts pēc EN 60068-2-27, vibrācija pēc EN 60068-2-6, temperatūras maiņas pēc EN 60068-2-14 (20 cikli).
