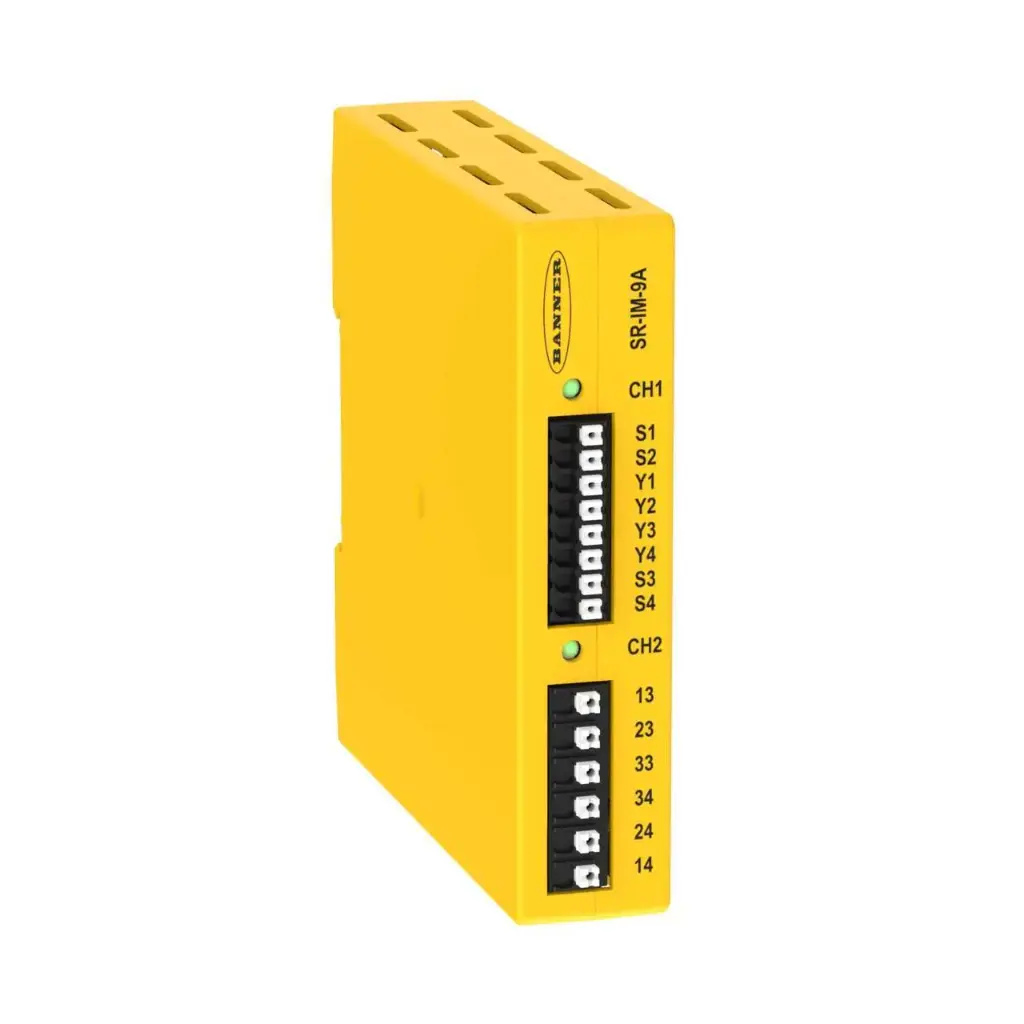

Drošības relejs SR-IM-9A, 3 NO, 6 A, 24VDC, EDM, 22.5 mm DIN sliede

SR-IM-9A ir Banner interfeisa modulis ar trim 6 A drošības izejas kanāliem. Katru NO kanālu veido divu releju virknē slēgti kontakti ar mehānisku sasaisti (force-guided), bet NC atgriezeniskās saites kontaktus Y1-Y4 pieslēdz tā gaismas aizkara vai drošības moduļa EDM ieejai, kas moduli vada; tādējādi kombinācija sasniedz 4. kategoriju un PL e.

• Izejas: 3 NO drošības kanāli, katrs 6 A; maks. 250 V AC / 24 V DC
• Komutācijas spēja: AC-15 250 V AC 3 A; DC-13 24 V DC 2 A; kontakti AgNi + 0,2 µm zelts
• Ieeja: 24 V DC ±15 %, bez polaritātes, 50 mA katram kanālam, no OSSD vai kontaktu izejām
• Reakcija un kalpošanas laiks: maks. 20 ms; mehāniskais 20 miljoni ciklu; elektriskais 1 000 000 ciklu pie 450 VA
• Korpuss: polikarbonāts, 22,5 mm plats, 35 mm DIN sliede, push-in atsperu spailes 0,2...2,08 mm²
• Vide: IP20 (jāuzstāda IP54 skapī), 0...+50 °C, 90 % RH pie +50 °C

Induktīvām slodzēm slāpētājus uzstāda paralēli slodzei, nekad paralēli izejas kontaktiem. Katrā atsperu spailē drīkst pieslēgt tikai vienu vadu.

Ar EDM līdz SIL 3 (IEC 61508, IEC 62061), 4. kategorija un PL e (EN ISO 13849-1); PFHd 2,1 × 10-10. Atbilst CE, UKCA un UL prasībām.
