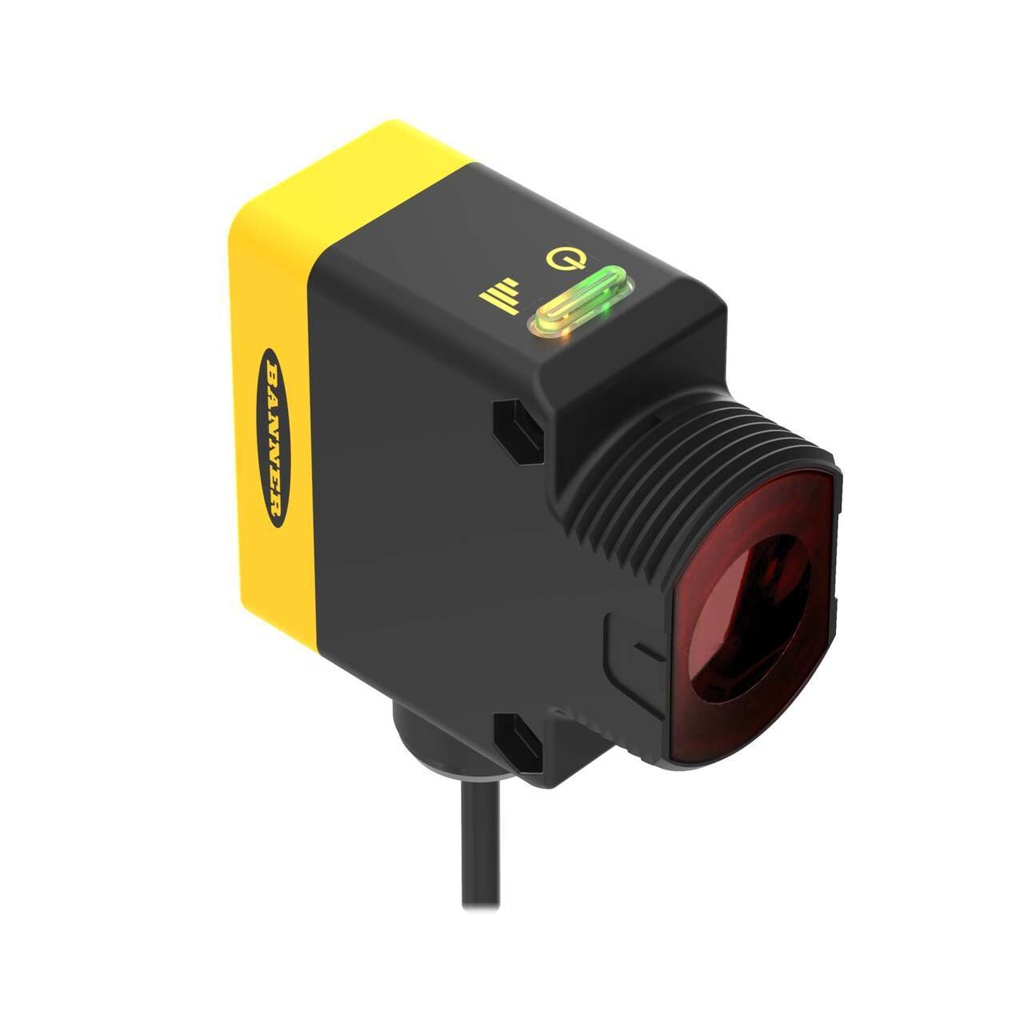

QS30ARXSH2OQ5 ir Banner QS30H2O sērijas ūdens noteikšanas sensoru pāra lielas jaudas uztvērējs, kas darbojas kopā ar QS30EXSH2O raidītāju līdz 8 m attālumā. 1450 nm infrasarkanais stars ir pieskaņots ūdens absorbcijas joslai: tas iziet cauri daudziem plastmasas un stikla traukiem, bet ūdens bāzes šķidrumi to vājina, tāpēc sensoru pāris nosaka, vai trauks ir piepildīts.
- Darbības attālums: 8 m ar QS30EXSH2O raidītāju
- Izeja: bipolāra, viena PNP un viena NPN, Light Operate, 100 mA
- Reakcijas laiks: 10 ms ieslēgšanai un izslēgšanai, atkārtojamība 5 ms pie signāla rezerves 10x un vairāk; 30 ms un 25 ms pie 2-10x
- Barošana: 10-30 V DC, < 65 mA
- Korpuss: PC/ABS, PMMA logs, M30x1.5 vītņots cilindrs vai sānu stiprinājums
- Vide: IP67, NEMA 6, mazgāšana ar 1200 psi spiedienu pēc NEMA PW12, -20...+60 °C
- Pieslēgums: 150 mm PVC kabelis ar M12 papa savienotāju, 5 kontakti
Lielas jaudas pāris paredzēts bieziem vai necaurspīdīgiem traukiem, kam vajadzīga vislielākā stara jauda, lai tas izietu cauri trauka sienai, ar lēnāku reakciju nekā standarta modeļiem. Tas darbojas tikai ar lielas jaudas QS30EXSH2O raidītāju, kas jāpasūta atsevišķi. Izeja ir ieslēgta, kamēr stars nav aizsegts. Modulācijas frekvenci A vai B izvēlas ar pelēko vadu, un tai jāsakrīt raidītājam un uztvērējam, tāpēc blakus esoši pāri viens otru netraucē. Dzeltenais AID indikators mirgo jo ātrāk, jo vairāk gaismas tiek uztverts.
