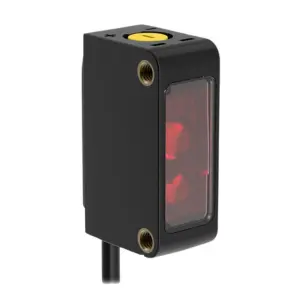

Banner Q20-2 sērijas kompaktie lāzera mērīšanas sensori
Kompaktais, taisnstūra Q20-2 korpuss paredzēts universālai montāžai ražošanas iekārtās un modernizācijas risinājumos. Sērijā ietilpst Time-of-Flight (ToF) sensori ar fona apspiešanu precīzai attāluma noteikšanai un polarizētie retroreflektīvie modeļi, kas nodrošina uzticamu objektu klātbūtnes noteikšanu ar atstarojošiem mērķiem. Q20-2 sensori atbalsta gan Light On, gan Dark On darbības režīmus, kā arī komplementāro izeju konfigurācijas, kas nodrošina pielāgojamību dažādām vadības sistēmām.
Q20-2 sērijas funkcijas
- Paplašināts darbības diapazons: Mērīšanas attālums līdz 3000 mm kompakta izmēra korpusā, piemērots ierobežotām montāžas vietām.
-
Izlīdzināšanas LED: Spilgti sarkans indikators ērtai un precīzai sensora novietošanai uzstādīšanas laikā.
- IO-Link savienojamība: Nodrošina divvirzienu komunikāciju ar vadības sistēmu datu uzraudzībai, diagnostikai un konfigurācijai.
-
PFM izejas režīms: Alternatīva digitālā izeja, kas nodrošina frekvences impulsus, proporcionālus attālumam, sniedzot analogo vērtību bez analogā moduļa.
-
Vairāki darbības režīmi: Fona apspiešana, objektu noteikšana un dubultais režīms (attālums + intensitāte) ļauj vienam sensoram efektīvi veikt vairākus uzdevumus.
Nepieciešama palīdzība pareizā modeļa izvēlē?
Aprakstiet kas šobrīd nepieciešams- mēs palīdzēsim atrast piemērotāko risinājumu.
Q20-2 sērijas ieguvumi
Precīza apstādināšana un pozicionēšana
Uzticama objektu noteikšana un attāluma mērīšana konveijeros un iepakošanas līnijās.
IO-Link pielāgojamība
Ļauj mainīt iestatītos mērķa attālumus dažādiem produktu izmēriem tieši no vadības sistēmas.
Vienkārša līmeņa kontrole
Efektīva konteineru un tvertņu līmeņa pārbaude ar vienu sensoru, samazinot sistēmas izmaksas un sarežģītību salīdzinājumā ar vairāku punktu vai 3D risinājumiem.
Ātra iestatīšana
Sarkanā izlīdzināšanas LED un standarta montāžas atstatums samazina iestatīšanas un mehāniskās pārbūves laiku.
Elastīgas signalizācijas iespējas
Izvēlieties diskrēto izeju, attālināto TEACH ievadi vai PFM izeju tiešai Pro gaismu tiešai vadībai — noderīgi, ja PLC I/O resursi ir ierobežoti.
Uzticamība rūpniecībā
IP67 korpuss, izvēlami reakcijas ātrumi un crosstalk-izturīgs režīms nodrošina stabilu darbību intensīvā ražošanas vidē
Q20-2KLAF Sērijas modeļi
Q20-2KLAF2-Q
219.00 €
- Sensora režīms: fona apspiešana (“Time-of-Flight”)
- Mērīšanas diapazons: 20–2000 mm
- Reakcijas ātrums: 33 ms / 100 ms (default) / 500 ms (Xtalk vai Precision).
- 1. kanāls: PNP diskrētā izeja + IO-Link (V1.1)
- 2. kanāls (izvēles): Remote input or PNP diskrētā izeja or PFM (PulsePro)
- Savienojums: 150 mm pigtail kabelis ar 4-pin M8 paps konektors
-
Barošana: 10–30 VDC
Q20-2KLAF2-Q5
241.00 €
- Sensora režīms: fona apspiešana (“Time-of-Flight”)
- Mērīšanas diapazons: 20–2000 mm
- Reakcijas ātrums: 33 ms / 100 ms (default) / 500 ms (Xtalk vai Precision).
- 1. kanāls: PNP diskrētā izeja + IO-Link (V1.1)
- 2. kanāls (izvēles): Remote input or PNP diskrētā izeja or PFM (PulsePro)
- Savienojums: 150 mm pigtail kabelis ar 4-pin M12 paps konektors
-
Barošana: 10–30 VDC
Q20-2KLAF3-Q
276.00 €
- Sensora režīms: fona apspiešana (“Time-of-Flight”)
- Mērīšanas diapazons: 20–3000 mm
- Reakcijas ātrums: 33 ms / 100 ms (default) / 500 ms (Xtalk vai Precision).
- 1. kanāls: PNP diskrētā izeja + IO-Link (V1.1)
- 2. kanāls (izvēles): Remote input or PNP diskrētā izeja or PFM (PulsePro)
- Savienojums: 150 mm pigtail kabelis ar 4-pin M8 paps konektors
-
Barošana: 10–30 VDC
Q20-2KLAF3-Q5
304.00 €
- Sensora režīms: fona apspiešana (“Time-of-Flight”)
- Mērīšanas diapazons: 20–3000 mm
- Reakcijas ātrums: 33 ms / 100 ms (default) / 500 ms (Xtalk vai Precision).
- 1. kanāls: PNP diskrētā izeja + IO-Link (V1.1)
- 2. kanāls (izvēles): Remote input or PNP diskrētā izeja or PFM (PulsePro)
- Savienojums: 150 mm pigtail kabelis ar 4-pin M12 paps konektors
-
Barošana: 10–30 VDC
Q20-2NLP Sērijas modeļi
Q20-2NLP-2M
94.00 €
- Sensora režīms: polarizēts atstarotājs, redzams sarkans LED (645 nm)
- Mērīšanas diapazons: līdz 5000 mm, izmantojot BRT-92×92C atstarotāju
- Reakcijas ātrums: 600 µs (ON/OFF)
- 1. kanāls: NPN, izvēles iespēja “Darbojas gaišā režīmā” / “Darbojas tumšā režīmā” ar slēdzi
- 2. kanāls: —
- Savienojums: 2m 3-vadu PVC kabelis
-
Barošana: 10–30 VDC
Q20-2NLP-Q
101.00 €
- Sensora režīms: polarizēts atstarotājs, redzams sarkans LED (645 nm)
- Mērīšanas diapazons: līdz 5000 mm, izmantojot BRT-92×92C atstarotāju
- Reakcijas ātrums: 600 µs (ON/OFF)
- 1. kanāls: NPN, izvēles iespēja “Darbojas gaišā režīmā” / “Darbojas tumšā režīmā” ar slēdzi
- 2. kanāls: —
- Savienojums: 150 mm PVC pigtail ar 3-kontaktu M8 paps QD konektoru
-
Barošana: 10–30 VDC
Q20-2NLP-Q3
101.00 €
- Sensora režīms: polarizēts atstarotājs, redzams sarkans LED (645 nm)
- Mērīšanas diapazons: līdz 5000 mm, izmantojot BRT-92×92C atstarotāju
- Reakcijas ātrums: 600 µs (ON/OFF)
- 1. kanāls: NPN, izvēles iespēja “Darbojas gaišā režīmā” / “Darbojas tumšā režīmā” ar slēdzi
- 2. kanāls: —
- Savienojums: 150mm PVC pigtail ar 3-kontaktu M8 paps QD konektoru
-
Barošana: 10–30 VDC
Q20-2NLP-Q5
101.00 €
- Sensora režīms: polarizēts atstarotājs, redzams sarkans LED (645 nm)
- Mērīšanas diapazons: līdz 5000 mm, izmantojot BRT-92×92C atstarotāju
- Reakcijas ātrums: 600 µs (ON/OFF)
- 1. kanāls: NPN, izvēles iespēja “Darbojas gaišā režīmā” / “Darbojas tumšā režīmā” ar slēdzi
- 2. kanāls: —
- Savienojums: 150mm PVC pigtail ar 3-kontaktu M12 paps QD konektoru
-
Barošana: 10–30 VDC
Q20-2PLP Sērijas modeļi
Q20-2PLP-2M
94.00 €
- Sensora režīms: polarizēts atstarotājs, redzams sarkans LED (645 nm)
- Mērīšanas diapazons: līdz 5000 mm, izmantojot BRT-92×92C atstarotāju
- Reakcijas ātrums: 600 µs (ON/OFF)
- 1. kanāls: PNP, izvēles iespēja “Darbojas gaišā režīmā” / “Darbojas tumšā režīmā” ar slēdzi
- 2. kanāls: —
- Savienojums: 2m 3-vadu PVC kabelis
-
Barošana: 10–30 VDC
Q20-2PLP-Q
101.00 €
- Sensora režīms: polarizēts atstarotājs, redzams sarkans LED (645 nm)
- Mērīšanas diapazons: līdz 5000 mm, izmantojot BRT-92×92C atstarotāju
- Reakcijas ātrums: 600 µs (ON/OFF)
- 1. kanāls: PNP, izvēles iespēja “Darbojas gaišā režīmā” / “Darbojas tumšā režīmā” ar slēdzi
- 2. kanāls: —
- Savienojums: 150mm PVC pigtail ar 3-kontaktu M8 paps QD konektoru
-
Barošana: 10–30 VDC
Q20-2PLP-Q3
101.00 €
- Sensora režīms: polarizēts atstarotājs, redzams sarkans LED (645 nm)
- Mērīšanas diapazons: līdz 5000 mm, izmantojot BRT-92×92C atstarotāju
- Reakcijas ātrums: 600 µs (ON/OFF)
- 1. kanāls: PNP, izvēles iespēja “Darbojas gaišā režīmā” / “Darbojas tumšā režīmā” ar slēdzi
- 2. kanāls: —
- Savienojums: 150mm PVC pigtail ar 3-kontaktu M8 paps QD konektoru
-
Barošana: 10–30 VDC
Q20-2PLP-Q5
101.00 €
- Sensora režīms: polarizēts atstarotājs, redzams sarkans LED (645 nm)
- Mērīšanas diapazons: līdz 5000 mm, izmantojot BRT-92×92C atstarotāju
- Reakcijas ātrums: 600 µs (ON/OFF)
- 1. kanāls: PNP, izvēles iespēja “Darbojas gaišā režīmā” / “Darbojas tumšā režīmā” ar slēdzi
- 2. kanāls: —
- Savienojums: 150mm PVC pigtail ar 3-kontaktu M12 paps QD konektoru
-
Barošana: 10–30 VDC
Q20-2VNLP un Q20-2VPLP Sērijas modeļi
Q20-2VNLP-2M
101.00 €
- Sensora režīms: polarizēts atstarotājs, redzams sarkans LED (645 nm)
- Mērīšanas diapazons: līdz 5000 mm, izmantojot BRT-92×92C atstarotāju
- Reakcijas ātrums: 600 µs (ON/OFF)
- 1. kanāls: PNP, papildu izejas (darbojas gaišā vidē + darbojas tumšā vidē)
- 2. kanāls: —
- Savienojums: 2m 4-vadu PVC kabelis
-
Barošana: 10–30 VDC
Q20-2VPLP-Q5
98.00 €
- Sensora režīms: polarizēts atstarotājs, redzams sarkans LED (645 nm)
- Mērīšanas diapazons: līdz 5000 mm, izmantojot BRT-92×92C atstarotāju
- Reakcijas ātrums: 600 µs (ON/OFF)
- 1. kanāls: PNP, papildu izejas (darbojas gaišā vidē + darbojas tumšā vidē)
- 2. kanāls: —
- Savienojums: 150mm PVC pigtail ar 3-kontaktu M12 paps QD konektoru
-
Barošana: 10–30 VDC
