Automatizēta vizuālā kontrole pudeļu kastēm
Ražošanas un iepakošanas līnijās var rasties situācijas, kad kastē netiek ievietots pareizais pudeļu skaits. Tas bieži notiek mehānisku kļūdu vai neprecīzas padeves dēļ. Lai izvairītos no neatbilstošiem sūtījumiem un nodrošinātu, ka katrs klients saņem pilnībā nokomplektētu iepakojumu, nepieciešama uzticama, automatizēta pārbaudes sistēma.
📌 Problēmsituācija
Ražošanas līnijā tika konstatēti gadījumi, kad visas paredzētās pudeles netika ievietotas kastē. Manuālā pārbaude bija laikietilpīga un neefektīva. Bija nepieciešama uzticama, automatizēta pārbaudes sistēma, kas var darboties reāllaikā un nepārtraukti.
🔧 Risinājums

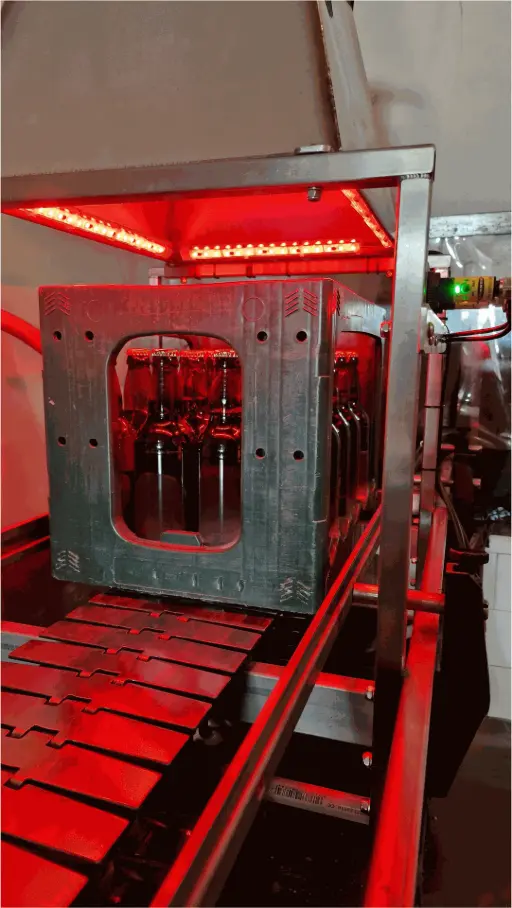

Tika izstrādāta pielāgota vizuālās pārbaudes sistēma, kas apvieno industriāla līmeņa attēlveidošanu, mērķtiecīgu apgaismojumu un precīzu aktivizācijas loģiku. Vienā attēlā tiek pārbaudīta visa kaste, lai noteiktu, vai kastē ir visas nepieciešamās pudeles un vai katrai pudelei ir korekti uzlikts vāciņš.
Vēlaies nodrošināt, ka katra pudeļu kaste tiek pārbaudīta?
Aprakstiet kas šobrīd nepieciešams- mēs palīdzēsim atrast piemērotāko risinājumu.

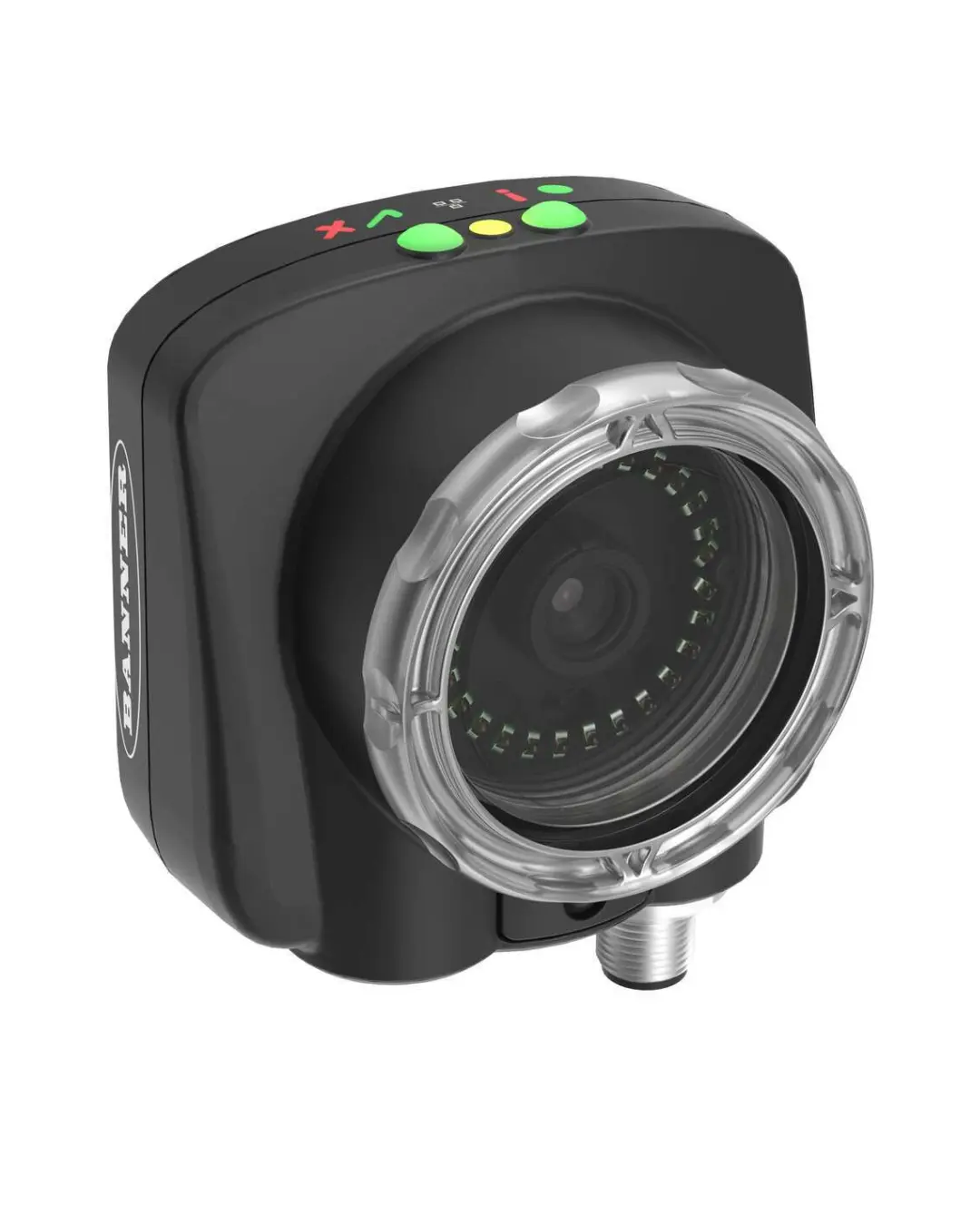

Vizuālais sensors: Banner iVu Plus TG

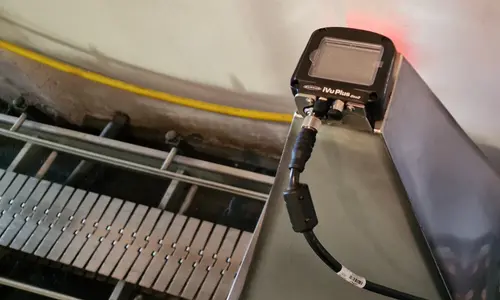

Sistēmas centrā atrodas Banner iVu Plus TG sensors – kompaktā ierīce ar augstas kvalitātes attēlveidošanu un integrētu pārbaudes algoritmu.
Sensors uzņem vienu kastes attēlu un identificē, vai redzami visi nepieciešamie korķīši. Ja tie trūkst vai neatbilst, sistēma izvada atteices signālu.
Specifikācija:
- CMOS sensors ar 752×480 px izšķirtspēju
- Līdz 60 kadriem sekundē
- Iebūvēts 6 mm objektīvs un LED apgaismojuma gredzens
- Ethernet, USB un diskrēti I/O savienojumi
- Iebūvēts skārienekrāns vai vadība ar Vision Manager programmatūru
- IP67 aizsardzības klase

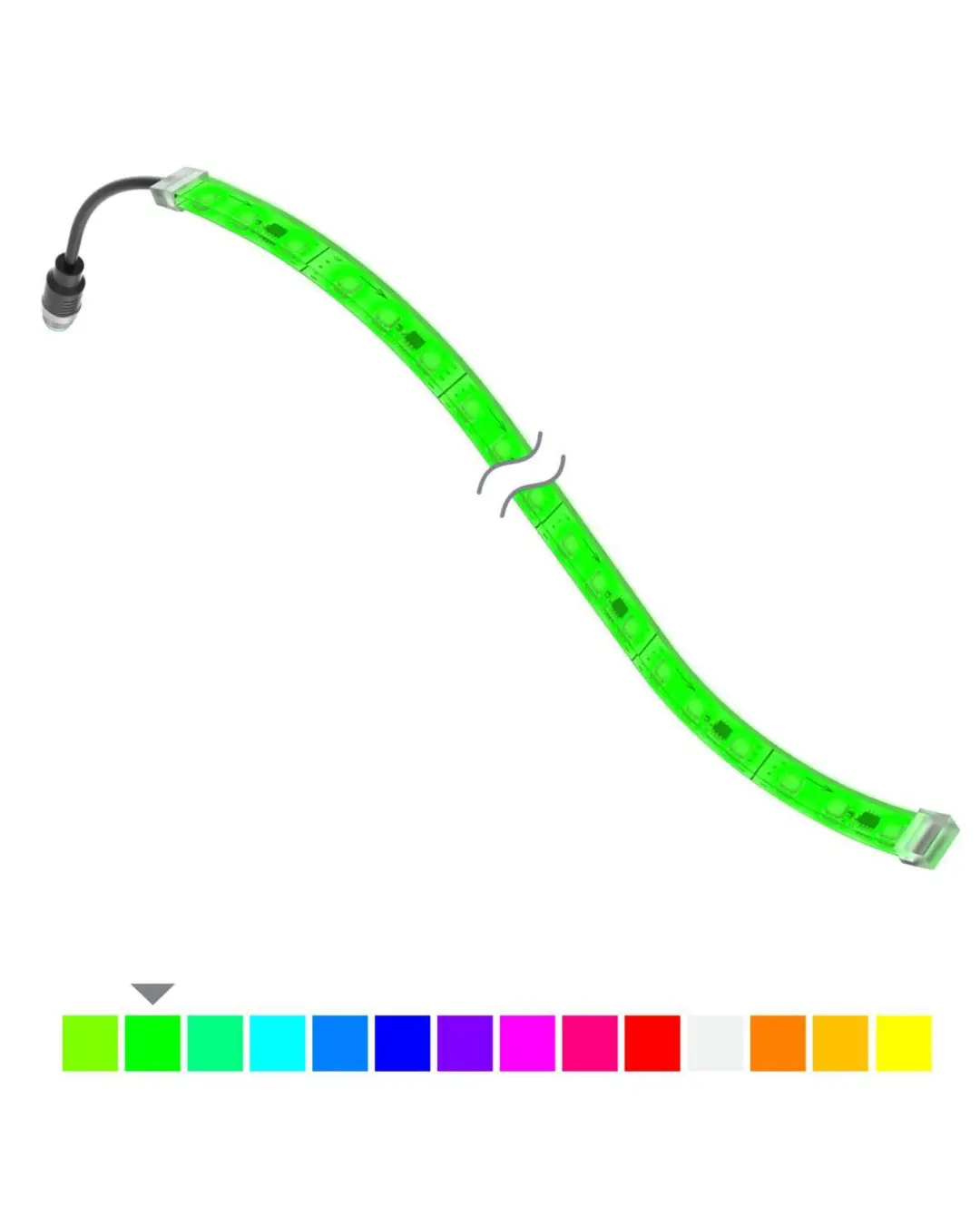

Apgaismojums: Banner WLF12 Pro – RGB LED lente
Konsekventam un precīzam apgaismojumam izmantota Banner WLF12 Pro elastīgā LED lente ar konfigurētu sarkano apgaismojumu.

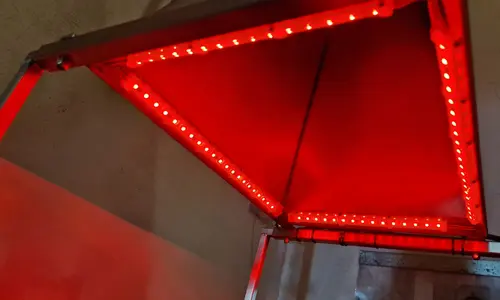

Apgaismojums uzstādīts slēgtā alumīnija korpusā, kas nodrošina vienmērīgus gaismas apstākļus un novērš ārējās gaismas ietekmi. Tas izceļ korķīšu malas un ļauj sensoram veikt precīzu atpazīšanu.
Specifikācija:
- Programmable RGB LEDs — configured to emit red illumination for optimal contrast in vision tasks
- IP66/IP67/IP69K aizsardzība – piemērota agresīvai videi
- 120° gaismas leņķis – vienmērīgs apgaismojums
- Vienkārša uzstādīšana – pielāgojama garumā

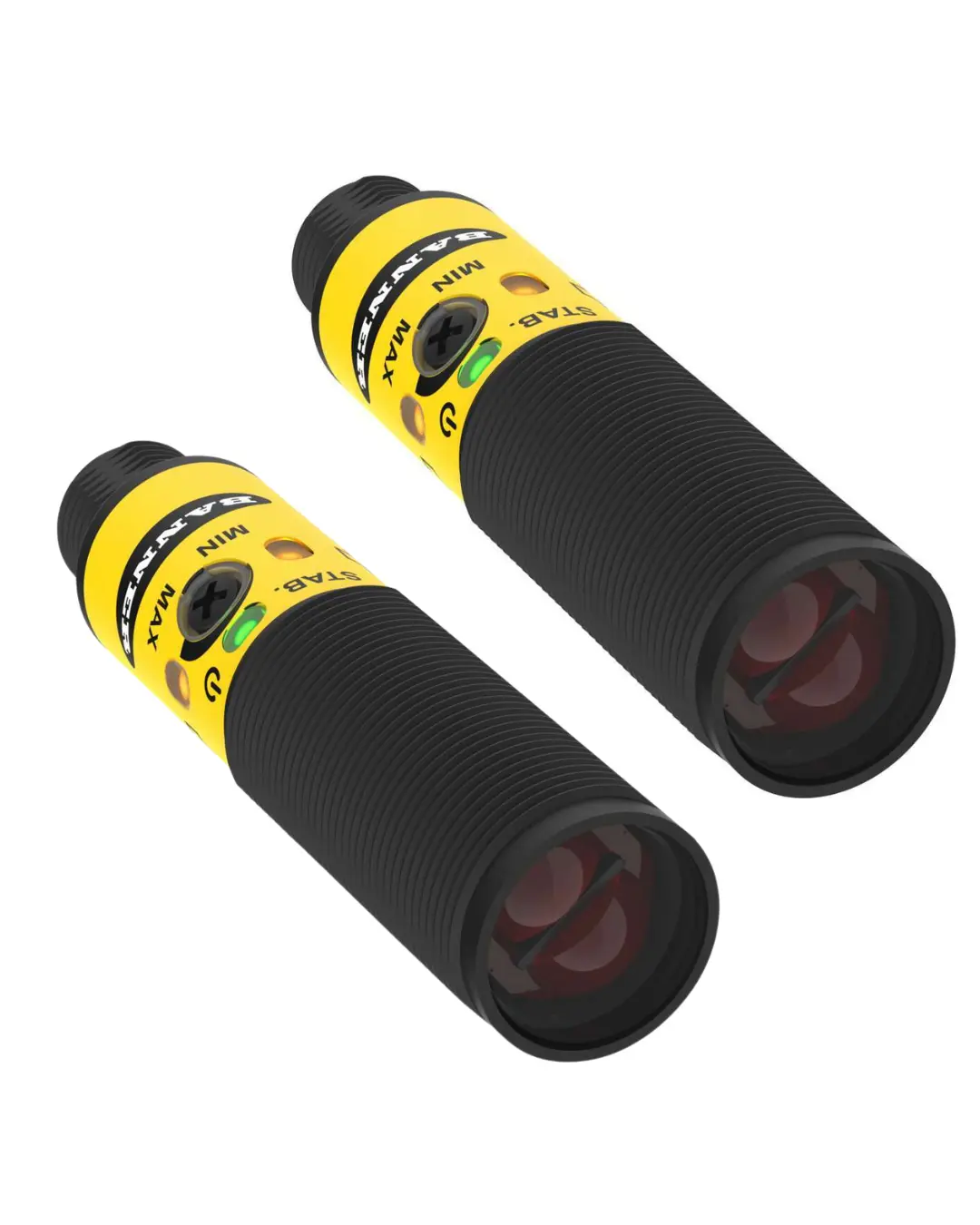

Aktivizācijas loģika: Banner S18-2 sērijas fotoelektriskie sensori

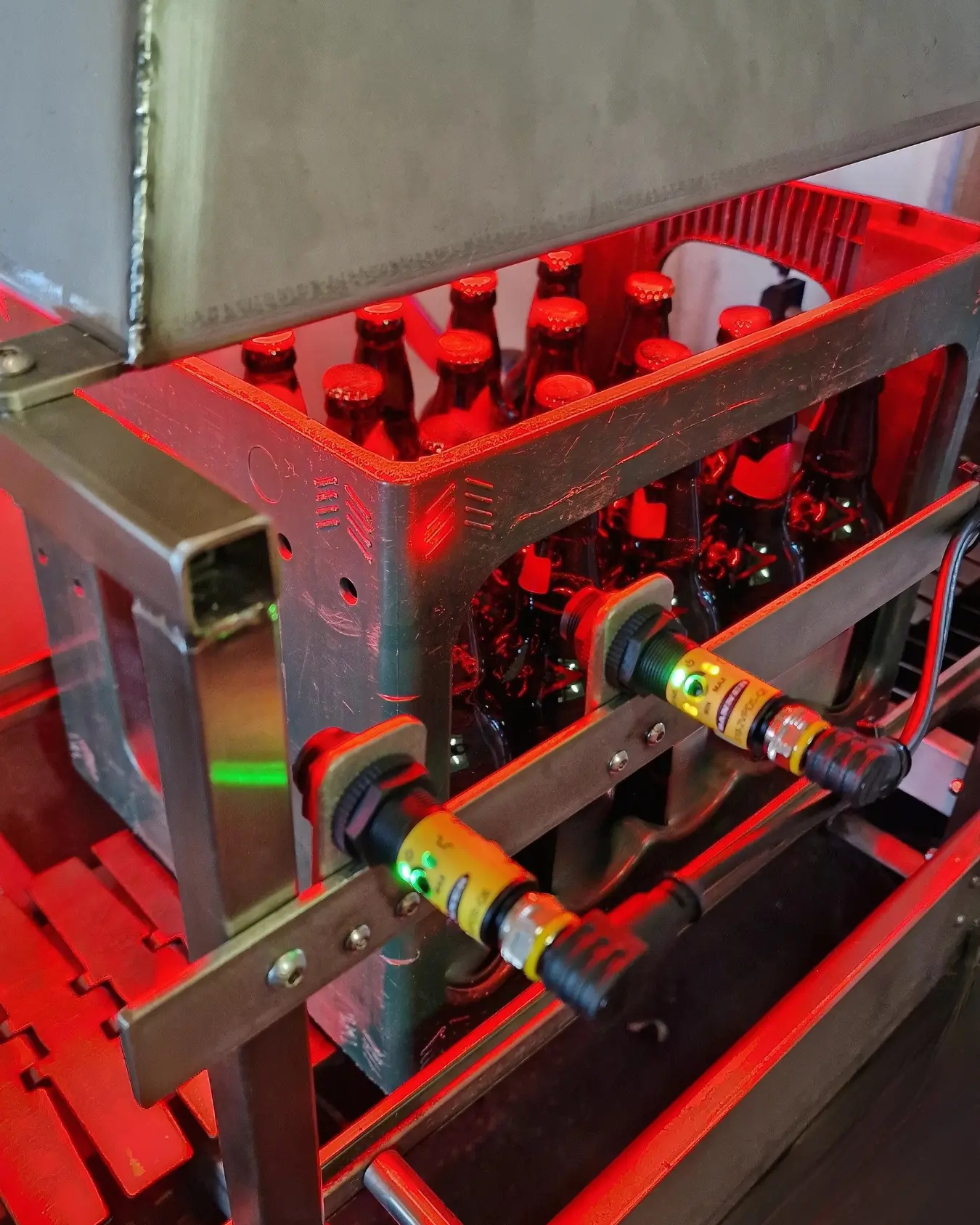

Divi Banner S18-2VPDS-Q8 sensori sinhronizē kastes klātbūtnes noteikšanu ar apgaismojuma un attēla uzņemšanas aktivizāciju.
Sensors 1: konstatē kastes ierašanos → ieslēdz apgaismojumu
Sensors 2: apstiprina pozīciju zem kameras → uzsāk attēla uzņemšanu
Šī loģika nodrošina precīzu sistēmas darbību, minimālus kļūdainus trigerus un ilgāku komponentu kalpošanas laiku.
Specifikācija:
- Līdz 300 mm darbības attālums
- 10–30 V DC barošana
- PNP signāla izeja
- IP67 aizsardzība (M18 korpuss)
