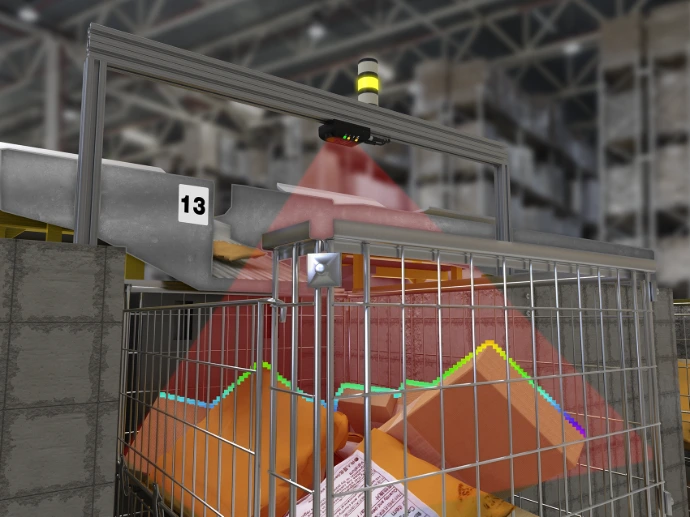

Konteiners uzpildās nevienmērīgi. Materiāls saveļas vienā malā, otrā paliek tukšums, un vienpunkta sensors nolasa tieši to vietu, kur stara ceļā nav nekā. Operators aiziet paskatīties pats, vai arī konteiners pārpildās un materiāls nokrīt uz grīdas. Ar 3D Time of Flight sensoru mērījums aptver visu konteinera laukumu, nevis vienu punktu.
Risinājums
Tilpuma un maksimālā augstuma mērīšana noteiktā zonā
Šādu risinājumu mēs komplektējam ar Banner ZMX sērijas 3D Time of Flight sensoru. Tas ar tūkstošiem lāzera mērījumu punktu nolasa visu lietotāja noteikto zonu un no tās aprēķina divus lielumus: materiāla tilpumu un augstāko punktu. Ja mērvieta ir grūti pieejama vai kabeļa vilkšana nav pamatota, datus līdz vadības sistēmai nogādā bezvadu pāris - Node pie konteinera un Gateway pie skapja.
Viss laukums, ne viens punkts
60° × 45° uztveršanas lauks diapazonā no 200 līdz 2500 mm nolasa arī sakrautu, sašķiebtu vai nevienmērīgu virsmu, kur vienpunkta mērījums kļūdās.
Divas konfigurējamas izejas
Sliekšņus tilpumam un maksimālajam augstumam iestata atsevišķi, un sensora divas NPN/PNP izejas pieslēdzas tieši esošajai vadības sistēmai vai signāllampai.
Bezvadu datu pārraide
Node un Gateway pāris pārraida diskrētos un analogos signālus pa 2,4 GHz ar Modbus RTU pa RS-485 pieslēgumu vadības sistēmai.
Darbības princips

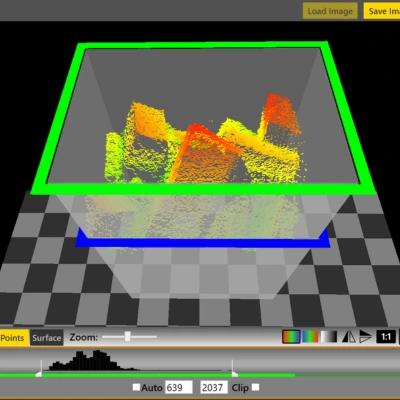

Mērījums, kas aptver visu konteinera laukumu
Iekārtas, kas veido risinājumu
