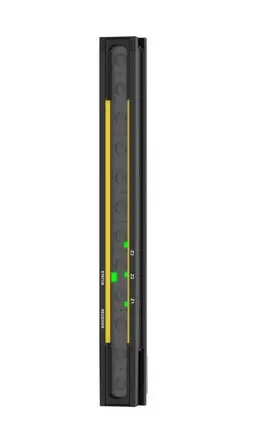

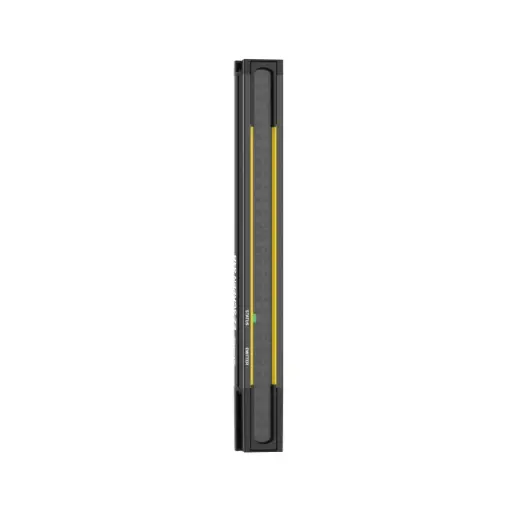

S4BR30-300-S ir Banner EZ-SCREEN S4B sērijas 4. tipa drošības gaismas aizkaru uztvērējs ar 300 mm aizsargājamo zonu un 30 mm izšķirtspēju (rokas aizsardzība). Pārtraucot jebkuru staru, abas OSSD drošības izejas izslēdzas; izgaismotais gala vāciņš no attāluma rāda stāvokli - brīvs, vājš signāls, bloķēts stars vai kļūme.

• Aizsargājamā zona: 300 mm; izšķirtspēja 30 mm; reakcijas laiks 7,5 ms
• Darbības attālums: 0,1...12 m
• Izejas: divas dublētas PNP OSSD drošības izejas, 24 V DC, līdz 0,5 A katra; konfigurējams kontakts vāja signāla izejai vai IO-Link (COM2)
• Barošana: +24 V DC ±15 %, 96 mA (tipiski, bez slodzes)
• Korpuss: anodēts alumīnijs, 38 x 40 mm, gala vāciņi no stikla šķiedras pildīta polikarbonāta
• Vide: IP65, -20...+55 °C, lietošanai telpās
• Pieslēgums: RD (noņemams) savienotājs; 5 vai 8 kontaktu RD kabelis ar M12 jāpasūta atsevišķi

Ar 8 kontaktu RD kabeli uztvērējs pats uzrauga kontaktorus (EDM) un ārējs drošības modulis nav vajadzīgs; ar 5 kontaktu kabeli to pieslēdz drošības relejam, drošības kontrollerim vai drošības PLC. Var ieslēgt samazinātu izšķirtspēju, kas ignorē vienu bloķētu staru, un kaskādē savienot līdz četriem pāriem.

4. tips pēc IEC 61496-1 un -2, 4. kategorija PL e pēc EN ISO 13849-1, SIL3 pēc IEC 61508. MTTFd 287 gadi, PFHd 3,08 × 10⁻⁹ (viens pāris).

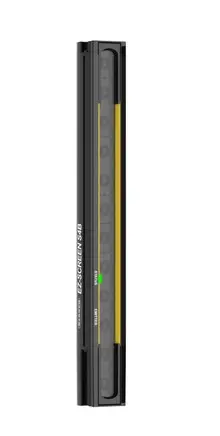

S4BE30-300-S ir Banner EZ-SCREEN S4B sērijas 4. tipa drošības gaismas aizkaru raidītājs ar 300 mm aizsargājamo zonu un 30 mm izšķirtspēju (rokas aizsardzība). Tas veido sinhronizētu, modulētu infrasarkano staru (860 nm) rindu visā korpusa garumā, tāpēc abos galos nav nejutīgas zonas.

• Aizsargājamā zona: 300 mm; izšķirtspēja 30 mm; sistēmas reakcijas laiks 7,5 ms
• Darbības attālums: 0,1...12 m
• Indikācija: divkrāsu statusa indikators, divi trīskrāsu skenēšanas koda indikatori
• Barošana: +24 V DC ±15 %, 33 mA (tipiski)
• Korpuss: anodēts alumīnijs, 38 x 40 mm, gala vāciņi no stikla šķiedras pildīta polikarbonāta
• Vide: IP65, -20...+55 °C, lietošanai telpās
• Pieslēgums: RD (noņemams) savienotājs; RD kabelis ar M12 jāpasūta atsevišķi

Raidītājs darbojas tikai pārī ar tāda paša garuma un izšķirtspējas S4B uztvērēju. Skenēšanas kodu (1 vai 2) iestata ar slēdžiem RD kabelī, lai blakus uzstādīti pāri netraucētu viens otram.

4. tips pēc IEC 61496-1 un -2, 4. kategorija PL e pēc EN ISO 13849-1, SIL3 pēc IEC 61508. MTTFd 287 gadi, PFHd 3,08 × 10⁻⁹ (viens pāris).

S4BA-MBK-11 ir Banner EZ-SCREEN S4B drošības gaismas aizkaru gala stiprinājumu komplekts - divi L veida kronšteini ar stikla šķiedras pildīta polikarbonāta adapteri, kas ļauj pagriezt sensoru par ±15°.

• Der: S4B raidītājiem un uztvērējiem ar FID 3 vai vecāku
• Komplektā: 2 kronšteini un stiprināšanas detaļas
• Materiāls: 8 GA auksti velmēts tērauds ar melnu cinka pārklājumu; adapteris no stikla šķiedras pildīta polikarbonāta
• Regulēšana: pagrieziens ±15°

Neder S4B modeļiem ar FID 4 un jaunākiem (modeļiem ar izgaismoto gala vāciņu). Gaismas aizkariem, kas garāki par 900 mm, papildus nepieciešams sānu stiprinājums.

S4BE14-300-S ir Banner EZ-SCREEN S4B sērijas 4. tipa drošības gaismas aizkaru raidītājs ar 300 mm aizsargājamo zonu un 14 mm izšķirtspēju (pirkstu aizsardzība). Tas veido sinhronizētu, modulētu infrasarkano staru (860 nm) rindu visā korpusa garumā, tāpēc abos galos nav nejutīgas zonas.

• Aizsargājamā zona: 300 mm; izšķirtspēja 14 mm; sistēmas reakcijas laiks 11,5 ms
• Darbības attālums: 0,1...12 m
• Indikācija: divkrāsu statusa indikators, divi trīskrāsu skenēšanas koda indikatori
• Barošana: +24 V DC ±15 %, 33 mA (tipiski)
• Korpuss: anodēts alumīnijs, 38 x 40 mm, gala vāciņi no stikla šķiedras pildīta polikarbonāta
• Vide: IP65, -20...+55 °C, lietošanai telpās
• Pieslēgums: RD (noņemams) savienotājs; RD kabelis ar M12 jāpasūta atsevišķi

Raidītājs darbojas tikai pārī ar tāda paša garuma un izšķirtspējas S4B uztvērēju. Skenēšanas kodu (1 vai 2) iestata ar slēdžiem RD kabelī, lai blakus uzstādīti pāri netraucētu viens otram.

4. tips pēc IEC 61496-1 un -2, 4. kategorija PL e pēc EN ISO 13849-1, SIL3 pēc IEC 61508. MTTFd 289 gadi, PFHd 3,05 × 10⁻⁹ (viens pāris).

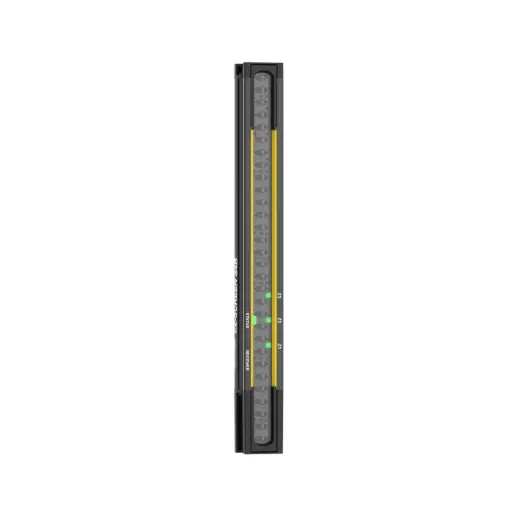

S4BR14-300-S ir Banner EZ-SCREEN S4B sērijas 4. tipa drošības gaismas aizkaru uztvērējs ar 300 mm aizsargājamo zonu un 14 mm izšķirtspēju (pirkstu aizsardzība). Pārtraucot jebkuru staru, abas OSSD drošības izejas izslēdzas; izgaismotais gala vāciņš no attāluma rāda stāvokli - brīvs, vājš signāls, bloķēts stars vai kļūme.

• Aizsargājamā zona: 300 mm; izšķirtspēja 14 mm; reakcijas laiks 11,5 ms
• Darbības attālums: 0,1...12 m
• Izejas: divas dublētas PNP OSSD drošības izejas, 24 V DC, līdz 0,5 A katra; konfigurējams kontakts vāja signāla izejai vai IO-Link (COM2)
• Barošana: +24 V DC ±15 %, 96 mA (tipiski, bez slodzes)
• Korpuss: anodēts alumīnijs, 38 x 40 mm, gala vāciņi no stikla šķiedras pildīta polikarbonāta
• Vide: IP65, -20...+55 °C, lietošanai telpās
• Pieslēgums: RD (noņemams) savienotājs; 5 vai 8 kontaktu RD kabelis ar M12 jāpasūta atsevišķi

Ar 8 kontaktu RD kabeli uztvērējs pats uzrauga kontaktorus (EDM) un ārējs drošības modulis nav vajadzīgs; ar 5 kontaktu kabeli to pieslēdz drošības relejam, drošības kontrollerim vai drošības PLC. Var ieslēgt samazinātu izšķirtspēju, kas ignorē vienu bloķētu staru, un kaskādē savienot līdz četriem pāriem.

4. tips pēc IEC 61496-1 un -2, 4. kategorija PL e pēc EN ISO 13849-1, SIL3 pēc IEC 61508. MTTFd 289 gadi, PFHd 3,05 × 10⁻⁹ (viens pāris).

S4BE30-600-S ir Banner EZ-SCREEN S4B sērijas 4. tipa drošības gaismas aizkaru raidītājs ar 600 mm aizsargājamo zonu un 30 mm izšķirtspēju (rokas aizsardzība). Tas veido sinhronizētu, modulētu infrasarkano staru (860 nm) rindu visā korpusa garumā, tāpēc abos galos nav nejutīgas zonas.

• Aizsargājamā zona: 600 mm; izšķirtspēja 30 mm; sistēmas reakcijas laiks 10,0 ms
• Darbības attālums: 0,1...12 m
• Indikācija: divkrāsu statusa indikators, divi trīskrāsu skenēšanas koda indikatori
• Barošana: +24 V DC ±15 %, 33 mA (tipiski)
• Korpuss: anodēts alumīnijs, 38 x 40 mm, gala vāciņi no stikla šķiedras pildīta polikarbonāta
• Vide: IP65, -20...+55 °C, lietošanai telpās
• Pieslēgums: RD (noņemams) savienotājs; RD kabelis ar M12 jāpasūta atsevišķi

Raidītājs darbojas tikai pārī ar tāda paša garuma un izšķirtspējas S4B uztvērēju. Skenēšanas kodu (1 vai 2) iestata ar slēdžiem RD kabelī, lai blakus uzstādīti pāri netraucētu viens otram.

4. tips pēc IEC 61496-1 un -2, 4. kategorija PL e pēc EN ISO 13849-1, SIL3 pēc IEC 61508. MTTFd 287 gadi, PFHd 3,08 × 10⁻⁹ (viens pāris).

S4BR30-600-S ir Banner EZ-SCREEN S4B sērijas 4. tipa drošības gaismas aizkaru uztvērējs ar 600 mm aizsargājamo zonu un 30 mm izšķirtspēju (rokas aizsardzība). Pārtraucot jebkuru staru, abas OSSD drošības izejas izslēdzas; izgaismotais gala vāciņš no attāluma rāda stāvokli - brīvs, vājš signāls, bloķēts stars vai kļūme.

• Aizsargājamā zona: 600 mm; izšķirtspēja 30 mm; reakcijas laiks 10,0 ms
• Darbības attālums: 0,1...12 m
• Izejas: divas dublētas PNP OSSD drošības izejas, 24 V DC, līdz 0,5 A katra; konfigurējams kontakts vāja signāla izejai vai IO-Link (COM2)
• Barošana: +24 V DC ±15 %, 96 mA (tipiski, bez slodzes)
• Korpuss: anodēts alumīnijs, 38 x 40 mm, gala vāciņi no stikla šķiedras pildīta polikarbonāta
• Vide: IP65, -20...+55 °C, lietošanai telpās
• Pieslēgums: RD (noņemams) savienotājs; 5 vai 8 kontaktu RD kabelis ar M12 jāpasūta atsevišķi

Ar 8 kontaktu RD kabeli uztvērējs pats uzrauga kontaktorus (EDM) un ārējs drošības modulis nav vajadzīgs; ar 5 kontaktu kabeli to pieslēdz drošības relejam, drošības kontrollerim vai drošības PLC. Var ieslēgt samazinātu izšķirtspēju, kas ignorē vienu bloķētu staru, un kaskādē savienot līdz četriem pāriem.

4. tips pēc IEC 61496-1 un -2, 4. kategorija PL e pēc EN ISO 13849-1, SIL3 pēc IEC 61508. MTTFd 287 gadi, PFHd 3,08 × 10⁻⁹ (viens pāris).

Attālais drošības I/O bloks CIP Safety protokolam pār EtherNet/IP. Pievieno līdz 6 drošības ierīcēm ar In-Series Diagnostics (ISD) diagnostiku un kontrolē 2 OSSD izejas. Barošanas pieslēgums - M12 L-code 5-kontaktu savienotājs. Sertificēts PL e / kategorija 4 / SIL 3.

Piemērots avārijas pogām, drošības vārtiem, gaismas barjerām, divu roku vadībai un muting lietojumiem. Nedrošas PNP izejas ļauj pievienot standarta ierīces tajā pašā blokā. Konfigurācija un uzraudzība notiek caur tīklu - LCD displejs nav nepieciešams.

• 6 konfigurējamas drošības ieejas ar ISD
• 2 neatkarīgi vadāmas OSSD izejas
• EtherNet/IP / CIP Safety
• Barošana: M12 L-code, 24 V dc
• IP65 / IP67, -25...+70 °C

Attālais drošības I/O bloks CIP Safety protokolam pār EtherNet/IP. Pievieno līdz 6 drošības ierīcēm ar In-Series Diagnostics (ISD) diagnostiku un kontrolē 2 OSSD izejas. Barošanas pieslēgums - 7/8" Mini 4-kontaktu savienotājs, saderīgs ar DeviceNet tipa barošanas līnijas kabeļiem. Sertificēts PL e / kategorija 4 / SIL 3.

Piemērots avārijas pogām, drošības vārtiem, gaismas barjerām, divu roku vadībai un muting lietojumiem. Nedrošas PNP izejas ļauj pievienot standarta ierīces tajā pašā blokā. Konfigurācija un uzraudzība notiek caur tīklu - LCD displejs nav nepieciešams.

• 6 konfigurējamas drošības ieejas ar ISD
• 2 neatkarīgi vadāmas OSSD izejas
• EtherNet/IP / CIP Safety
• Barošana: 7/8" Mini, 24 V dc
• IP65 / IP67, -25...+70 °C

RSr-L-SIL-8A-Q ir Banner RSr sērijas attālinātais drošības relejs. Tas pārveido drošības ierīces OSSD izejas par divām bezpotenciāla normāli atvērtām releja kontaktu ķēdēm, tāpēc gaismas aizkars, drošības I/O bloks vai drošības PLC var komutēt slodzes, kas nepieļauj OSSD testa impulsus. Šis ir latch modelis: pēc apstādināšanas izejas paliek izslēgtas, līdz A-code portā tiek padots atiestates signāls.

• Ieeja: viens divu kanālu OSSD pāris, ieslēgšanas slieksnis > 15 V DC, izslēgšanās zem 5 V DC
• Izeja: divi normāli atvērti drošības kontakti, 8 A pie 24 V DC (DC1) saskaņā ar IEC/EN 60947-5-1
• Barošana: 24 V DC ±20 %, mazāk par 100 mA, aptuveni 2 W
• Reakcijas laiks ne vairāk kā 20 ms, minimālais izslēgtā stāvokļa atjaunošanās laiks 400 ms
• Korpuss: termoplastisks poliuretāns, IP65 / IP67, 138 × 50 × 27,8 mm, −25 °C līdz +60 °C
• Pieslēgums: četri 5 kontaktu M12 konektori — divi A-code signāliem un atiestatei, divi L-code komutējamai jaudai

Releju montē tieši uz iekārtas ar diviem M4 skrūvju stiprinājumiem vai kronšteinu, tāpēc izkliedētās drošības izejas var komutēt motorus, vārstus un bremzes bez vadības skapja. Nav ne DIP slēdžu, ne programmēšanas. Četri LED indikatori rāda statusu, kļūdu, abu drošības ieeju un releja izejas stāvokli.

SIL 3 atbilstoši IEC 61508 un EN 62061, 4. kategorija / PL e atbilstoši EN ISO 13849-1; CE marķējums un UL sertifikācija.

RSr-L-SIT-8A-Q ir Banner RSr sērijas attālinātais drošības relejs. Tas pārveido drošības ierīces OSSD izejas par divām bezpotenciāla normāli atvērtām releja kontaktu ķēdēm, tāpēc gaismas aizkars, drošības I/O bloks vai drošības PLC var komutēt slodzes, kas nepieļauj OSSD testa impulsus. Šis ir trip modelis: kontakti seko drošības ieejām tieši, un A-code porta 5. kontaktā ir palīgizeja, kas atkārto releja stāvokli.

• Ieeja: viens divu kanālu OSSD pāris, ieslēgšanas slieksnis > 15 V DC, izslēgšanās zem 5 V DC
• Izeja: divi normāli atvērti drošības kontakti, 8 A pie 24 V DC (DC1) saskaņā ar IEC/EN 60947-5-1, kā arī 24 V DC 70 mA cietvielu AUX izeja
• Barošana: 24 V DC ±20 %, mazāk par 100 mA, aptuveni 2 W
• Reakcijas laiks ne vairāk kā 20 ms, minimālais izslēgtā stāvokļa atjaunošanās laiks 400 ms
• Korpuss: termoplastisks poliuretāns, IP65 / IP67, 138 × 50 × 27,8 mm, −25 °C līdz +60 °C
• Pieslēgums: četri 5 kontaktu M12 konektori — divi A-code signāliem un AUX izejai, divi L-code komutējamai jaudai

Releju montē tieši uz iekārtas ar diviem M4 skrūvju stiprinājumiem vai kronšteinu, tāpēc izkliedētās drošības izejas var komutēt motorus, vārstus un bremzes bez vadības skapja. Nav ne DIP slēdžu, ne programmēšanas. Četri LED indikatori rāda statusu, kļūdu, abu drošības ieeju un releja izejas stāvokli.

SIL 3 atbilstoši IEC 61508 un EN 62061, 4. kategorija / PL e atbilstoši EN ISO 13849-1; CE marķējums un UL sertifikācija.
