IM12-DI01-2S-2T-PR/24VDC ir TURCK divkanālu izolējošā barjera 12,5 mm platā korpusā ar divām bezpotenciāla tranzistoru izejām līdz 10 kHz. Barošanu var pievadīt caur Power bridge kopni, kas pārraida arī kopējo kļūmes signālu; kopnes savienotājs ir komplektā.

• Kanāli: 2 ieejas NAMUR sensoriem (EN 60947-5-6) vai bezpotenciāla kontaktiem
• Izejas: 2 bezpotenciāla tranzistori ar īssavienojuma aizsardzību, ≤30 V DC, 0,1 A, ≤10 kHz
• Barošana: 10...30 V DC caur spailēm vai Power bridge, ≤0,8 W
• Korpuss: polikarbonāts/ABS, 120 x 12,5 x 117 mm, montāža uz DIN sliedes (NS35)
• Pieslēgums: noņemamas skrūvspailes, 0,2...2,5 mm²
• Vide: IP20, -25...+70 °C

Ar DIP slēdžiem priekšpusē iestata izejas režīmu, ieejas ķēdes uzraudzību un darbības režīmu. Ieejas kļūmes gadījumā sarkanais LED indikators mirgo atbilstoši NE44 un attiecīgā kanāla tranzistors bloķējas. Mehāniskiem kontaktiem uzraudzība jāizslēdz vai jāpieslēdz rezistori atbilstoši datu lapas shēmai.

Sertifikāti: ATEX, cULus; izmantojams ATEX 2. zonā. Lietojams drošības ķēdēs līdz SIL 2 (IEC 61508).

IM12-AI01-1I-2IU-HPR/24VDC/CC ir TURCK vienkanāla izolējošā barjera HART 2 vadu pārveidotājiem. 4...20 mA ieejas signāls tiek nodots 1:1 uz divām izolētām izejām (sadalītājs), un HART sakari notiek abos virzienos caur izeju O1.

• Kanāli: 1 ieeja, 4...20 mA, pārveidotāja barošana 17 V / 20 mA
• Izejas: 2 x 4...20 mA (avota vai patērētāja režīms) vai 1...5 V; HART tikai uz O1
• Precizitāte: ≤0,05 % no mērdiapazona
• Barošana: 10...30 V DC caur spailēm vai Power bridge, ≤3,8 W
• Korpuss: polikarbonāts/ABS, 120 x 12,5 x 128 mm, montāža uz DIN sliedes (NS35), noņemamas atsperspailes
• Vide: IP20, -25...+70 °C

Izmanto, ja viena pārveidotāja signāls no sprādzienbīstamās zonas vajadzīgs divām sistēmām, piemēram, vadības sistēmai un atsevišķai drošības sistēmai. Vada pārrāvums (< 3,5 mA) un īssavienojums (> 22 mA) tiek nodoti uz izejām kā < 3,5 mA vai < 0,875 V. Power bridge kopne pārraida arī kopējo kļūmes signālu; tās savienotājs ir komplektā.

Sertifikāti: ATEX, cULus; izmantojams ATEX 2. zonā. SIL 2.

- Working temperature: 0 to 70 °C

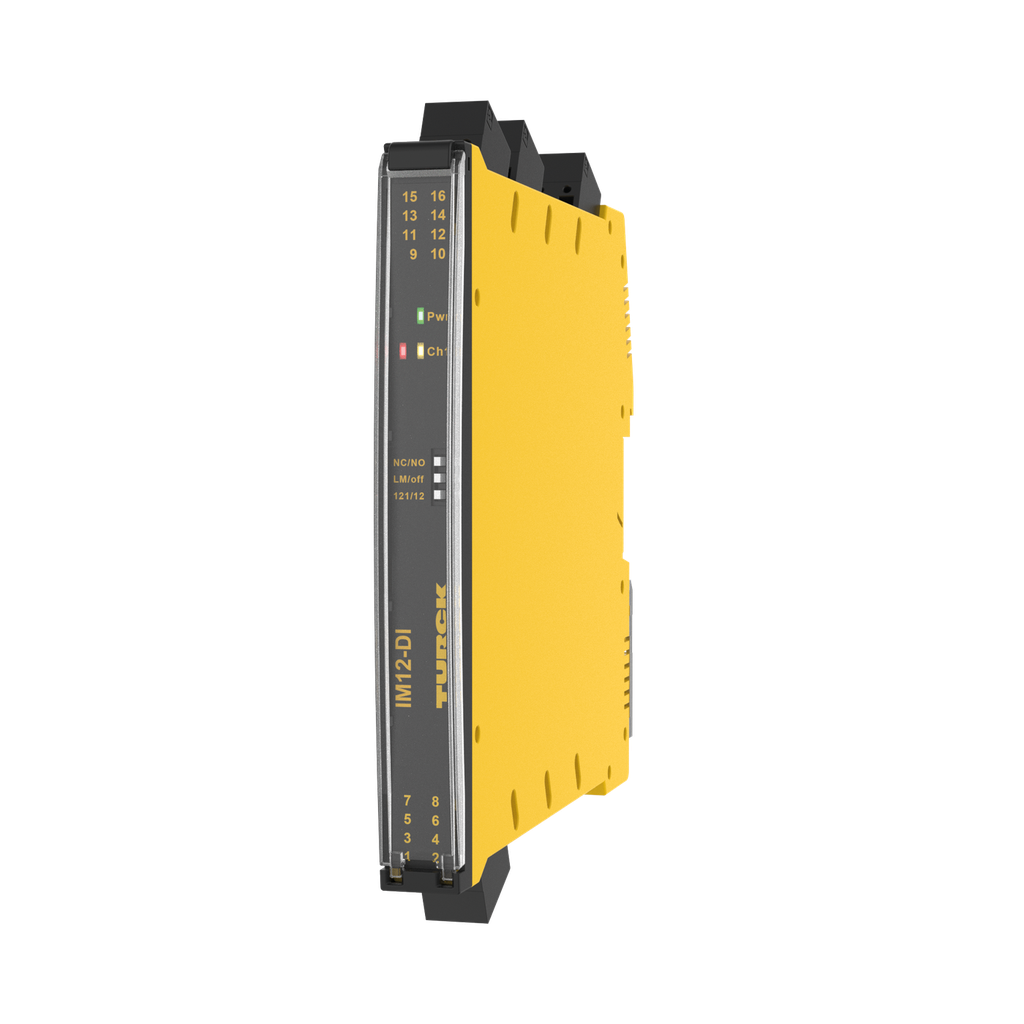

IM12-DI03-1S-2T-S/24VDC/CC ir TURCK vienkanāla izolējošā barjera 12,5 mm platā korpusā ar divām bezpotenciāla tranzistoru izejām līdz 10 kHz. Otrā izeja darbojas vai nu kā signāla kopija, vai kā trauksmes izeja ieejas kļūmēm.

• Kanāli: 1 ieeja NAMUR sensoriem (EN 60947-5-6) vai bezpotenciāla kontaktiem
• Izejas: 2 bezpotenciāla tranzistori ar īssavienojuma aizsardzību, ≤30 V DC, 0,1 A, ≤10 kHz
• Barošana: 10...30 V DC, tipiskā izkliedētā jauda ≤1,03 W
• Korpuss: polikarbonāts/ABS, 120 x 12,5 x 128 mm, montāža uz DIN sliedes (NS35)
• Pieslēgums: noņemamas atsperspailes, 0,2...2,5 mm²
• Vide: IP20, -25...+70 °C

Ar DIP slēdžiem priekšpusē iestata izejas režīmu, ieejas ķēdes uzraudzību un darbības režīmu. Ieejas kļūmes gadījumā sarkanais LED indikators mirgo atbilstoši NE44 un attiecīgā kanāla tranzistors bloķējas. Mehāniskiem kontaktiem uzraudzība jāizslēdz vai jāpieslēdz rezistori atbilstoši datu lapas shēmai.

Sertifikāti: ATEX, cULus; izmantojams ATEX 2. zonā. Lietojams drošības ķēdēs līdz SIL 2 (IEC 61508).
