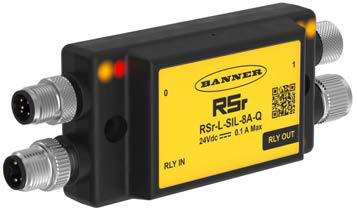

Drošības relejs RSr-L-SIT-8A-Q, OSSD ieeja, 2 NO 8A, automātiska atiestate, AUX izeja, 24VDC, SIL 3 / PL e, IP67

RSr-L-SIT-8A-Q ir Banner RSr sērijas attālinātais drošības relejs. Tas pārveido drošības ierīces OSSD izejas par divām bezpotenciāla normāli atvērtām releja kontaktu ķēdēm, tāpēc gaismas aizkars, drošības I/O bloks vai drošības PLC var komutēt slodzes, kas nepieļauj OSSD testa impulsus. Šis ir trip modelis: kontakti seko drošības ieejām tieši, un A-code porta 5. kontaktā ir palīgizeja, kas atkārto releja stāvokli.

• Ieeja: viens divu kanālu OSSD pāris, ieslēgšanas slieksnis > 15 V DC, izslēgšanās zem 5 V DC
• Izeja: divi normāli atvērti drošības kontakti, 8 A pie 24 V DC (DC1) saskaņā ar IEC/EN 60947-5-1, kā arī 24 V DC 70 mA cietvielu AUX izeja
• Barošana: 24 V DC ±20 %, mazāk par 100 mA, aptuveni 2 W
• Reakcijas laiks ne vairāk kā 20 ms, minimālais izslēgtā stāvokļa atjaunošanās laiks 400 ms
• Korpuss: termoplastisks poliuretāns, IP65 / IP67, 138 × 50 × 27,8 mm, −25 °C līdz +60 °C
• Pieslēgums: četri 5 kontaktu M12 konektori — divi A-code signāliem un AUX izejai, divi L-code komutējamai jaudai

Releju montē tieši uz iekārtas ar diviem M4 skrūvju stiprinājumiem vai kronšteinu, tāpēc izkliedētās drošības izejas var komutēt motorus, vārstus un bremzes bez vadības skapja. Nav ne DIP slēdžu, ne programmēšanas. Četri LED indikatori rāda statusu, kļūdu, abu drošības ieeju un releja izejas stāvokli.

SIL 3 atbilstoši IEC 61508 un EN 62061, 4. kategorija / PL e atbilstoši EN ISO 13849-1; CE marķējums un UL sertifikācija.
