Neatkarīgas drošības zonas konveijeru līnijām

ISD ķēdes ar avārijas pogām un trošu slēdžiem, katrai līnijai sava drošības ieeja
2026. gada 11. augusts by
Ričards Sleņģis

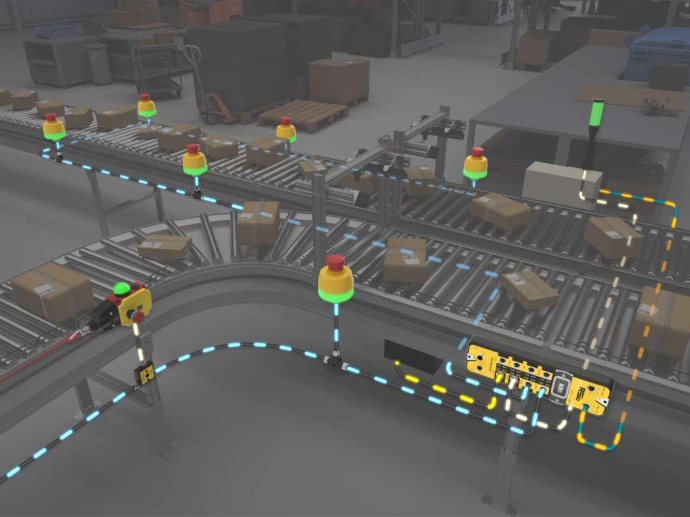

safety zones for conveyor lines
Garās konveijeru līnijās avārijas pogas parasti ir savienotas vienā kopējā ķēdē. Nospiežot vienu pogu, apstājas viss, un neviens neredz, kura poga to izdarīja. RSio bloks sadala līnijas atsevišķās zonās un rāda katras ierīces statusu atsevišķi.

32

Ierīces vienā ķēdē

6

Neatkarīgas zonas uz viena bloka
Saņemt piedāvājumu

Risinājums

Katra līnija uz savas drošības ieejas

Atsevišķas drošības zonas garām konveijeru līnijām ar ISD ķēdēm uz katras drošības ieejas.

Katra līnija uz savas ieejas

Pirmās līnijas avārijas pogas un trošu slēdzis veido ISD ķēdi vienā RSio drošības ieejā. Otrās līnijas pogas iet uz citu ieeju. Katra ieeja ir sava drošības zona.

Ierīces bez ISD pievieno ar ISD Connect

Trošu slēdzim nav ISD atbalsta. SSA-ISD-TCA T veida adapteris pārveido tā divus NC kontaktus par ISD signālu, un slēdzis iekļaujas ķēdē kā jebkura cita ierīce.

Apstāšanās notiek divos ceļos

Pirmās līnijas gala pārslēgšanas ierīce ir pieslēgta tieši RSio drošības izejai - bloks aptur līniju pats. Otrās līnijas statusu RSio nodod drošības kontrolierim pa CIP Safety savienojumu, un kontrolieris aptur savu ierīci.

Diagnostika nosauc ierīci

ISD protokols iet pa to pašu elektroinstalāciju, kur OSSD signāli, tāpēc katra ķēdes ierīce paliek redzama atsevišķi. Vadības sistēma uzrāda konkrēto pogu, un kolonnas gaisma rāda zonas stāvokli no attāluma.
RSio · Konveijeru zona
Darbībā abas līnijas
SI 1 1. līnija · trošu slēdzis + 3 avārijas pogas OK
SI 2 2. līnija · 4 avārijas pogas OK
SO 1 1. līnijas gala pārslēgšanas ierīce Ieslēgta
CIP 2. līnija · pa drošības kontrolieri Ieslēgta
Ieejas6 Ierīces ķēdēlīdz 32 Izejas2 × 1 A Izejas reakcija5 ms
Statuss: normāls

Paātrināta demonstrācija - reālā sistēmā ierīču statuss ir redzams nepārtraukti vadības sistēmā.

safety zones for conveyor lines

Ko tas maina ikdienā

Apstājas viena zona, un ierīce ir nosaukta

Apstājas viena līnija, nevis visa zona
Katra drošības ieeja darbojas atsevišķi. Kad nostrādā pirmās līnijas ķēde, otrā līnija turpina strādāt.

Ierīce ir nosaukta, nevis meklējama
ISD katrai ķēdes ierīcei nodod savu statusu, tāpēc vadības sistēmā ir redzams, kura poga vai slēdzis atvēra ķēdi.

Mazāk kabeļu gar līniju
Ķēdes veido ar M12 T veida sadalītājiem un gataviem kabeļiem. Uz vienas ieejas var būt līdz 32 ierīcēm, nevis 32 atsevišķi kabeļi līdz skapim.

Bloks stāv pie līnijas
IP67 korpuss 262 x 74 mm ir paredzēts montāžai uz iekārtas. Barošana un dati iet pa M12 pieslēgumiem, un sadales skapī vietu aizņem tikai kontrolieris.

Jautājumi un atbildes

Biežāk uzdotie jautājumi

Nē. Ierīces bez ISD pievieno ar SSA-ISD-TCA adapteri, ja tām ir divi NC kontakti. Viena ieeja var apkalpot arī vienu parastu drošības ierīci bez ķēdes.

RSio strādā CIP Safety sistēmā pa EtherNet/IP un tiek konfigurēts Rockwell Automation Studio 5000 vidē ar Banner EDS failu. Papildu programmatūra nav vajadzīga.

Vienā ieejā var būt līdz 32 ISD ierīcēm, un vienā blokā līdz 192 ierīcēm. Faktisko garumu nosaka kabeļu posmi starp T veida sadalītājiem, ko izvēlas pēc līnijas plānojuma.
Jā. Korpuss ir IP65 un IP67 ar darba temperatūru no -25 līdz +70 °C un paredzēts montāžai uz iekārtas telpās. Modelis RSIO-L5-6SI2SO-C izmanto M12 L-code barošanas pieslēgumu un padod tālāk līdz 16 A.
