Komponenšu tvertņu līmeņa uzraudzība siltumizolācijas ražotnē

Bezkontakta radara līmeņa mērīšana ar 4-20 mA signālu un IO-Link
2026. gada 15. oktobris by
Ričards Sleņģis

Saņemt piedāvājumu  Apskatīt sistēmu

Automātiska līmeņa un spiediena uzraudzība četrām komponenšu tvertnēm siltumizolācijas materiāla ražotnē - ar Banner T30R radara sensoriem, BD Sensors spiediena sensoriem un datu nodošanu PLK.




4

tvertnes ar radara līmeņa sensoru

1 ned.

sensoru uzstādīšana un iestatīšana

4-20 mA

signāls uz PLK un IO-Link iestatīšana

Problēma

Ražošana atkarīga no komponenšu atlikuma četrās tvertnēs

Siltumizolācijas materiālu iegūst, sajaucot komponentes no četrām tvertnēm. Ja kādā tvertnē komponente beidzas, maisījumu nevar pagatavot.

 Tukša tvertne aptur ražošanu

Bez vienas komponentes līnija stāv, līdz tvertne ir atkal iepildīta.

 Izejvielu plānošana bez precīza atlikuma

Ja atlikums katrā tvertnē nav zināms, komponenšu piegādes ir grūti pasūtīt laikus.

 Līmeņa kontrole atkarīga no operatora

Četru tvertņu uzraudzība prasa cilvēka laiku, un katra nepamanīta vērtība var apturēt ražošanu.

 Agresīvi tvaiki bojā sensorus

Komponenšu tvaiki ilgtermiņā sabojā sensora blīves, ja materiāls nav izvēlēts atbilstoši videi.

Risinājums

Līmeņa un spiediena mērīšana ar signālu uz PLK

Bezkontakta līmeņa mērīšana

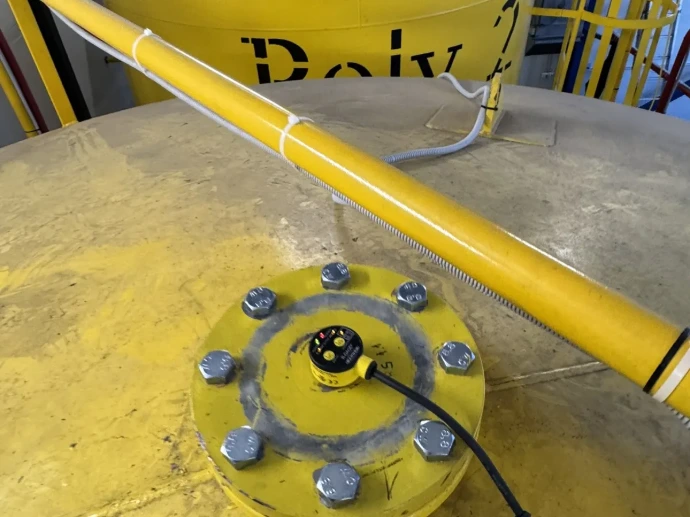

Uz katras no četrām tvertnēm uzstādīts Banner T30R radara sensors. Tas mēra attālumu līdz šķidruma virsmai, nepieskaroties komponentei.

4-20 mA signāls uz PLK

Sensors nodod līmeni PLK kā 4-20 mA signālu. PLK redz atlikumu katrā tvertnē un, līmenim nokrītot līdz minimumam, ieslēdz iepildi.

Attālināta iestatīšana caur IO-Link

Radara sensoriem ir arī IO-Link, tāpēc to parametrus var mainīt attālināti caur PLK, nekāpjot uz tvertnes.

Spiediens - PLK un operatoram uz vietas

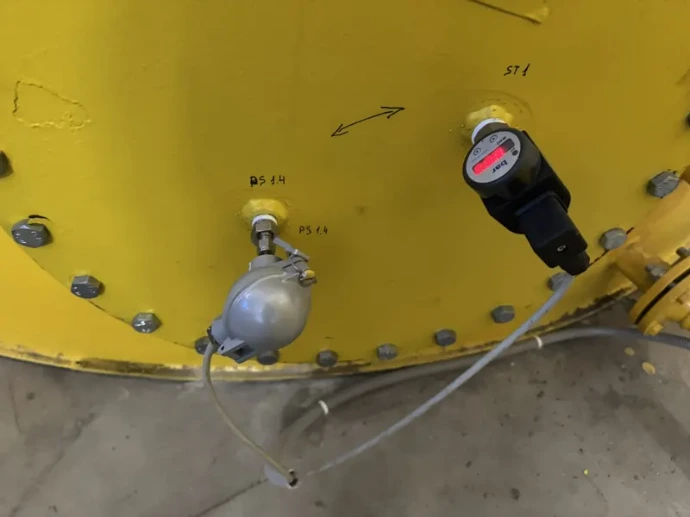

BD Sensors DS 200 spiediena sensori nodod 4-20 mA signālu PLK un vienlaikus rāda spiedienu displejā, kur operators to nolasa pie cauruļvada.


Komponenšu tvertņu līmeņa uzraudzība Četras tvertnes ar radara līmeņa sensoriem, kas nodod līmeni PLK. Kad līmenis nokrīt līdz minimumam, PLK ieslēdz iepildi. iepilde uz maisīšanu 0.13 BD Sensors DS 200 spiediens: PLK + displejs PLK 4-20 mA · IO-Link attālināta piekļuve Banner T30R radara līmeņa sensors
Gatavs

Sistēmas komponentes

Radara līmeņa sensori, spiediena sensori un iestatīšana objektā

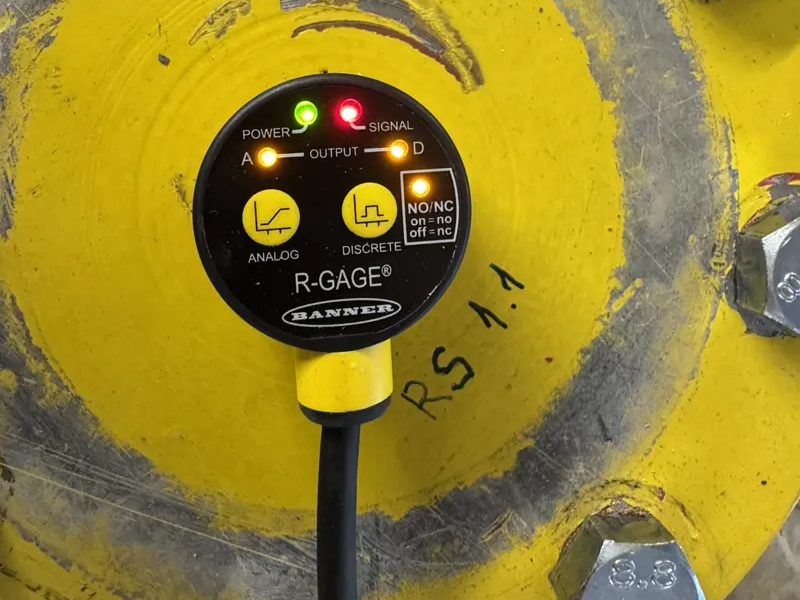

Banner T30R-1515-CKIQP

  • Radara līmeņa sensors - mēra komponentes līmeni katrā tvertnē bez kontakta ar vidi.

    Mērdiapazons: 0,1-6 m

  • Frekvence: 122 GHz, stara leņķis 15°
  • Izejas: 4-20 mA, 1 diskrētā izeja NPN/PNP, IO-Link
  • Korpuss: M30, IP67

    Apskatīt produktu

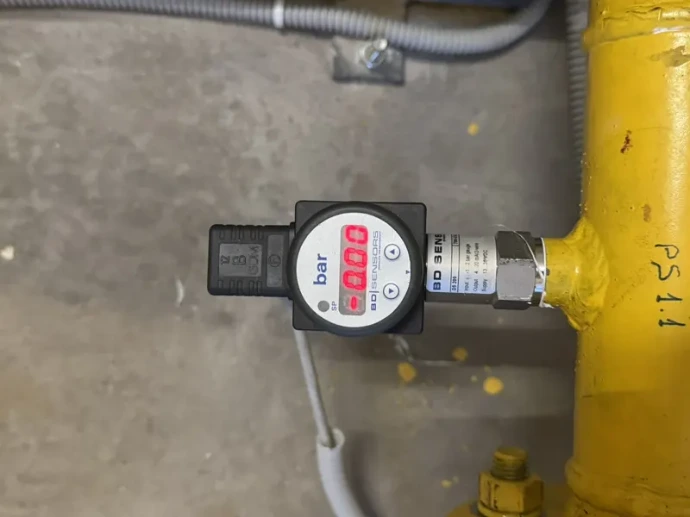

BD Sensors DS 200

  • Spiediena sensors ar displeju - 4-20 mA signāls PLK un rādījums operatoram tieši pie cauruļvada.

    Displejs: 4 ciparu LED

  • Izejas: 4-20 mA, PNP slēdža izeja
  • Precizitāte: 0,35 % FSO
  • Blīves: FKM vai NBR

    Apskatīt produktus


BD Sensors DMP 331 un 18.601 G

  • Rūpnieciskie spiediena sensori - 4-20 mA signāls PLK no papildu spiediena mērpunktiem.

    Membrāna: nerūsējošais tērauds 316L

  • Izeja: 4-20 mA, 2 vadu
  • 18.601 G precizitāte: 0,5 % FSO, FKM blīve
  • DMP 331 aizsardzība: līdz IP68

    Apskatīt DMP 331   Apskatīt 18.601 G


Ko tas maina ikdienā

Automātiska līmeņa uzturēšana un attālināta uzraudzība

Iepilde sākas, pirms tvertne ir tukša
PLK uztur līmeni katrā tvertnē pēc radara signāla, tāpēc ražošana neapstājas komponentes trūkuma dēļ.

Precīzs atlikums izejvielu plānošanai
Līmenis katrā tvertnē ir zināms jebkurā brīdī, tāpēc komponenšu piegādes var pasūtīt laikus.

Mazāk manuāla darba un kļūdu
Lēmumu par iepildi pieņem PLK pēc sensora signāla, nevis operators pēc vizuālas pārbaudes.

Uzraudzība un iestatīšana attālināti
Pieslēdzoties PLK, līmeņi un spiedieni ir redzami attālināti, un radaru parametrus var mainīt caur IO-Link.

Jautājumi un atbildes

Izmaksas, uzstādīšana un darbība agresīvā vidē

Šajā projektā sensori un piederumi četrām tvertnēm izmaksāja aptuveni 9 500 €. Galīgā cena ir atkarīga no tvertņu skaita, mērdiapazona un spiediena mērpunktu skaita.

Sensoru uzstādīšana un iestatīšana aizņem aptuveni vienu nedēļu. PLK programmēšana šajā laikā nav ieskaitīta.

Komponenšu līmeņi tiek uzturēti automātiski un droši, bez atkarības no operatora uzmanības.
Jā. Pieslēdzoties PLK, līmeņi un spiedieni ir redzami attālināti, un radaru iestatījumus var mainīt caur IO-Link.
Radara sensors nepieskaras komponentei, tāpēc tas nenosmērējas un nav pakļauts tiešai šķidruma iedarbībai.
Jā. Sensori izmanto standarta 4-20 mA signālu, ko pieņem PLK analogās ieejas. Attālinātai iestatīšanai caur IO-Link nepieciešams IO-Link masteris.
