BWA-QM30-FMSS ir Banner magnētisks stiprinājums QM30 vibrācijas sensora piestiprināšanai pie plakanas tērauda virsmas bez urbšanas. Sensoru pieskrūvē stiprinājumam, un NdFeB magnēts notur visu mezglu uz iekārtas.

• Der: Banner QM30 vibrācijas sensoriem, alumīnija un nerūsējošā tērauda versijām
• Virsma: plakana
• Materiāls: 410 nerūsējošā tērauda korpuss ar NdFeB magnēta ieliktni
• Izmēri: 30 x 30 mm
• Komplektā: stiprinājums un divi 304 nerūsējošā tērauda skrūvju komplekti

SMBDX80DIN ir Banner stiprinājums Sure Cross DX80 ierīces montāžai uz 35 mm DIN sliedes sadales skapī.

• Der: Sure Cross DX80 ierīcēm
• Montāža: 35 mm DIN sliede
• Materiāls: melna stiegrota termoplastiska masa
• Komplektā: stiprināšanas detaļas, 1 stiprinājums

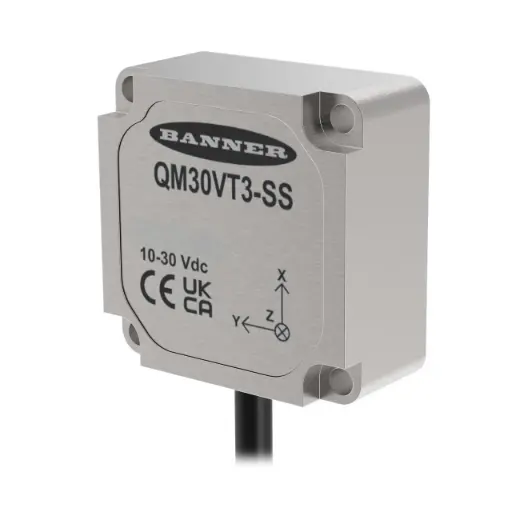

QM30VT3-SS-MQP ir Banner QM30VT3 sērijas 3 asu vibrācijas un temperatūras sensors motoru, sūkņu, ventilatoru un citu rotējošu iekārtu stāvokļa uzraudzībai. Tas darbojas kā Modbus RTU serveris RS-485 tīklā un katrai asij nodod jau apstrādātas vērtības, piemēram, RMS ātrumu, augstfrekvences RMS paātrinājumu un maksimālo ātrumu.

• Precizitāte: vibrācija ±5 % pie 25 °C; temperatūra ±3 °C
• Mērdiapazons: vibrācija ±16 g, 0...65,5 mm/s RMS, 6 Hz...5,3 kHz; temperatūra -40...+105 °C, izšķirtspēja 1 °C
• Izeja: RS-485, Modbus RTU, 9,6/19,2/38,4 kbodi
• Barošana: 10...30 V DC, 9 mA pie 30 V DC
• Korpuss: nerūsējošais tērauds 316L, 30 mm; montāža ar M4 skrūvi, epoksīdu, termolenti vai magnētu
• Vide: IP69K, -40...+105 °C
• Pieslēgums: 150 mm kabelis ar M12 5 kontaktu papa savienotāju

Gultņu bojājumu diagnostikai pieejams augstfrekvences aploksnes (HFE) režīms, bet FMax iestatījums (325...5300 Hz) ļauj izvēlēties starp joslas platumu un frekvences izšķirtspēju. Konfigurēšanu un programmaparatūras atjaunināšanu veic ar SNAP SIGNAL programmatūru un BWA-UCT-900 USB adaptera kabeli.

Triecienizturība pēc MIL-STD-202G, 213B metode (100 g). Atbilst FCC Part 15 B klasei un ICES-003(B); CE un UKCA atbilstības deklarācija.

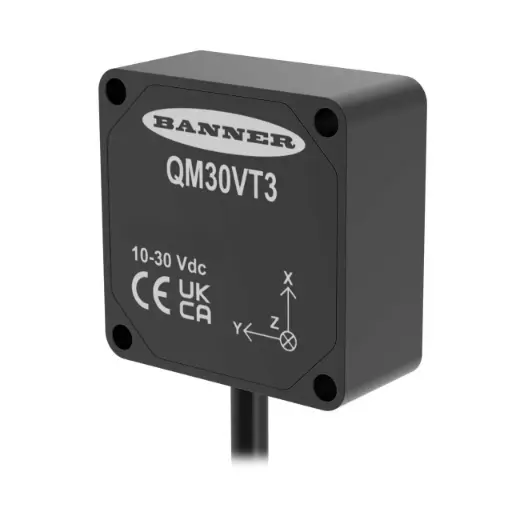

QM30VT3-MQP ir Banner QM30VT3 sērijas 3 asu vibrācijas un temperatūras sensors motoru, sūkņu, ventilatoru un citu rotējošu iekārtu stāvokļa uzraudzībai. Tas darbojas kā Modbus RTU serveris RS-485 tīklā un katrai asij nodod jau apstrādātas vērtības, piemēram, RMS ātrumu, augstfrekvences RMS paātrinājumu un maksimālo ātrumu.

• Precizitāte: vibrācija ±5 % pie 25 °C; temperatūra ±3 °C
• Mērdiapazons: vibrācija ±16 g, 0...65,5 mm/s RMS, 6 Hz...5,3 kHz; temperatūra -40...+105 °C, izšķirtspēja 1 °C
• Izeja: RS-485, Modbus RTU, 9,6/19,2/38,4 kbodi
• Barošana: 10...30 V DC, 9 mA pie 30 V DC
• Korpuss: alumīnijs, 30 mm; montāža ar M4 skrūvi, epoksīdu, termolenti vai magnētu
• Vide: IP67, -40...+105 °C
• Pieslēgums: 150 mm kabelis ar M12 5 kontaktu papa savienotāju

Gultņu bojājumu diagnostikai pieejams augstfrekvences aploksnes (HFE) režīms, bet FMax iestatījums (325...5300 Hz) ļauj izvēlēties starp joslas platumu un frekvences izšķirtspēju. Konfigurēšanu un programmaparatūras atjaunināšanu veic ar SNAP SIGNAL programmatūru un BWA-UCT-900 USB adaptera kabeli.

Triecienizturība pēc MIL-STD-202G, 213B metode (100 g). Atbilst FCC Part 15 B klasei un ICES-003(B); CE un UKCA atbilstības deklarācija.

CMVT-QR20-IOLX3-H1141 ir stāvokļa uzraudzības vibrāciju un temperatūras sensors, kas mēra paātrinājumu un ātrumu trīs asīs un korpusa temperatūru. Tas paredzēts rotējošu iekārtu daļām, kur vibrācijas pieaugums norāda uz gultņa nodilumu, nelīdzsvarotību vai nesakritīgu vārpstu, lai novirzi pamana pirms atteices.

• Mērdiapazons: paātrinājums RMS 16 g (nolase 6,6 kHz), ātrums 0...320 mm/s RMS @ 78 Hz, temperatūra -40...+85°C; izšķirtspēja 0,01 g un 0,01 mm/s
• Precizitāte: ātruma linearitātes novirze ≤ ±1 % @ 78 Hz, paātrinājuma ≤ ±3 % @ 78 Hz; atkārtojamība ≤ ±5 % @ 78 Hz
• Izejas: 4. kontakts - IO-Link vai SIO, 2. kontakts - SIO; SIO režīmā divas PNP/NPN pārslēgšanas izejas; IO-Link COM 3 (230,4 kBaud)
• Barošana: 18...30 VDC (IO-Link), 10...30 VDC (SIO), patēriņš < 50 mA
• Aizsardzība: pret vada pārrāvumu un polaritātes maiņu
• Korpuss: taisnstūra QR20, Ultem plastmasa, 71,6 x 62,6 x 20 mm
• Vide: IP68/IP69K, piesārņojuma pakāpe 3, trieciens 200 g (4 ms), vibrācija 20 g
• Pieslēgums: M12 x 1 papa tipa savienotājs, 4 kontakti

Caur IO-Link var izvēlēties izvadāmo lielumu - paātrinājuma vai ātruma RMS vai peak-to-peak vērtību - un iestatīt pārslēgšanas slieksņus. Slieksņus var parametrizēt pēc ISO 10816-3 mašīnu klasēm vai definēt brīvi. Zaļš LED rāda barošanu un, mirgojot, aktīvu IO-Link sakaru; divi dzelteni LED rāda pārsniegtu slieksni.

UL reģistrācijas numurs E351232. MTTF 548 gadi pēc SN 29500 (Ed. 99) pie 40°C. Trieciens pārbaudīts pēc EN 60068-2-27, vibrācija pēc EN 60068-2-6, temperatūras maiņas pēc EN 60068-2-14 (20 cikli).

CMVT-QR20-IOLX3-H1141/3GD ir stāvokļa uzraudzības vibrāciju un temperatūras sensors, kas mēra paātrinājumu un ātrumu trīs asīs un korpusa temperatūru. Tas ir CMVT-QR20 ATEX izpildījums 2. un 22. zonai - mērīšanas daļa neatšķiras, bet ierīcei ir Ex marķējums un šaurāks pieļaujamās apkārtējās vides diapazons.

• Mērdiapazons: paātrinājums RMS 16 g (nolase 6,6 kHz), ātrums 0...320 mm/s RMS @ 78 Hz, temperatūra -40...+85°C; izšķirtspēja 0,01 g un 0,01 mm/s
• Precizitāte: ātruma linearitātes novirze ≤ ±1 % @ 78 Hz, paātrinājuma ≤ ±3 % @ 78 Hz; atkārtojamība ≤ ±5 % @ 78 Hz
• Izejas: 4. kontakts - IO-Link vai SIO, 2. kontakts - SIO; SIO režīmā divas PNP/NPN pārslēgšanas izejas; IO-Link COM 3 (230,4 kBaud)
• Barošana: 18...30 VDC (IO-Link), 10...30 VDC (SIO), patēriņš < 50 mA
• Aizsardzība: pret vada pārrāvumu un polaritātes maiņu
• Korpuss: taisnstūra QR20, Ultem plastmasa, 71,6 x 62,6 x 20 mm
• Vide: IP68/IP69K, piesārņojuma pakāpe 3, trieciens 200 g (4 ms), vibrācija 20 g; ATEX zonā pieļaujamā vide -30...+70°C
• Pieslēgums: M12 x 1 papa tipa savienotājs, 4 kontakti

Ierīces marķējums: Ex II 3 G Ex ec IIC T4 Gc / II 3 D Ex tc. Savienojumu nedrīkst atvienot zem sprieguma, un sensors jāaizsargā pret mehāniskiem bojājumiem.

Caur IO-Link var izvēlēties izvadāmo lielumu - paātrinājuma vai ātruma RMS vai peak-to-peak vērtību - un iestatīt pārslēgšanas slieksņus. Slieksņus var parametrizēt pēc ISO 10816-3 mašīnu klasēm vai definēt brīvi. Zaļš LED rāda barošanu un, mirgojot, aktīvu IO-Link sakaru; divi dzelteni LED rāda pārsniegtu slieksni.

UL reģistrācijas numurs E351232. MTTF 548 gadi pēc SN 29500 (Ed. 99) pie 40°C. Trieciens pārbaudīts pēc EN 60068-2-27, vibrācija pēc EN 60068-2-6, temperatūras maiņas pēc EN 60068-2-14 (20 cikli).

CMVT-M8TA1X-LI2IOL-H1141 ir nerūsējošā tērauda vibrāciju un temperatūras sensors ar M8 ieskrūvējamu vītni, kas mēra vienā asī ar 23,6 kHz nolases frekvenci. Tas paredzēts rotējošu iekārtu daļām, kur vibrācijas pieaugums norāda uz gultņa nodilumu vai nelīdzsvarotību; sensoru ieskrūvē gultņa korpusā tā asī, kurā gaidāma vibrācija.

• Mērdiapazons: paātrinājums RMS 10 g / peak 14 g, ātrums 0...128 mm/s RMS @ 159 Hz, temperatūra -40...+80°C; izšķirtspēja 0,01 g un 0,01 mm/s
• Precizitāte: ≤ ±0,5 % @ 159 Hz; temperatūras linearitātes novirze ≤ 10 %
• Izejas: 4. kontakts - IO-Link vai SIO, 2. kontakts - 4...20 mA vai SIO; IO-Link COM 2 (38,4 kBaud)
• Barošana: 18...30 VDC, patēriņš < 120 mA IO-Link režīmā
• Korpuss: nerūsējošais tērauds, M8 ieskrūvējama vītne, 72,5 x 23,8 mm
• Vide: IP66/IP67, darba temperatūra -40...+80°C, trieciens 60 g (6 ms), vibrācija 20 g
• Pieslēgums: M12 x 1 savienotājs, 4 kontakti

Caur IO-Link var konfigurēt frekvenču joslas un pārslēgšanas slieksņus, lai novērotu tikai to joslu, kurā parādās konkrētās mašīnas bojājums. 4...20 mA izeja uz 2. kontakta dod to pašu lielumu analāgajā formā, tāpēc sensoru var pieslēgt kontrollerim bez IO-Link mastera.

MTTF 164 gadi pēc SN 29500 (Ed. 99). Trieciens pārbaudīts pēc EN 60068-2-27, vibrācija pēc EN 60068-2-6.

CMVT-M8TE1X-LI2IOL-H1141 ir nerūsējošā tērauda vibrāciju un temperatūras sensors ar M8 ieskrūvējamu vītni un 64 kHz nolases frekvenci. Tas paredzēts rotējošu iekārtu daļām, kur vibrācijas pieaugums norāda uz gultņa nodilumu vai nelīdzsvarotību; sensoru ieskrūvē gultņa korpusā tā asī, kurā gaidāma vibrācija.

• Mērdiapazons: paātrinājums RMS 33,9 g / peak 48 g (10 Hz...10 kHz), ātrums 0...256 mm/s RMS @ 159 Hz, temperatūra -40...+80°C; izšķirtspēja 0,01 g un 0,01 mm/s
• Precizitāte: ≤ ±0,5 % @ 159 Hz; temperatūras linearitātes novirze ≤ 10 %
• Izejas: 4. kontakts - IO-Link vai SIO, 2. kontakts - 4...20 mA vai SIO; IO-Link COM 3 (230,4 kBaud)
• Barošana: 18...30 VDC, patēriņš < 120 mA IO-Link režīmā
• Korpuss: nerūsējošais tērauds, M8 ieskrūvējama vītne, 72,5 x 23,8 mm
• Vide: IP66/IP67, darba temperatūra -40...+80°C, trieciens 60 g (6 ms)
• Pieslēgums: M12 x 1 savienotājs, 4 kontakti

Bez apkopotajām RMS vērtībām sensors izvada gultņa stāvokļa rādītāju un caur IO-Link BLOB nodod neapstrādātu signālu līdz 64 kHz ar zemfrekvenču filtru pie 12 kHz. Tā FFT analīzi var veikt ārpus sensora - kontrollerī vai serverī. Frekvenču joslas un slieksņi ir konfigurējami caur IO-Link.

MTTF 112 gadi pēc SN 29500 (Ed. 99) pie 40°C. Trieciens pārbaudīts pēc EN 60068-2-27.

CMVT-M8TA1X-LI220-H1141 ir nerūsējošā tērauda vibrāciju sensors ar M8 ieskrūvējamu vītni, kas mēra ātruma RMS vērtību vienā asī un izvada to kā 4...20 mA signālu, kur 20 mA atbilst 20 mm/s RMS. Tas paredzēts rotējošu iekārtu daļām, kur vibrācijas pieaugums norāda uz gultņa nodilumu vai nelīdzsvarotību; sensoru ieskrūvē gultņa korpusā tā asī, kurā gaidāma vibrācija.

• Mērdiapazons: ātrums 0...20 mm/s RMS, viena ass, nolase 23,6 kHz
• Precizitāte: ≤ ±0,5 % @ 159 Hz
• Izejas: 4...20 mA, slodzes pretestība ≤ 0,5 kΩ
• Barošana: 18...30 VDC, patēriņš < 100 mA
• Korpuss: nerūsējošais tērauds, M8 ieskrūvējama vītne, 72,5 x 23,8 mm
• Vide: IP66/IP67, darba temperatūra -40...+80°C, trieciens 60 g (6 ms), vibrācija 20 g
• Pieslēgums: M12 x 1 savienotājs, 4 kontakti

Sensoram nav IO-Link un nav konfigurēšanas - tas pieslēdzas tieši kontrollera analogajai ieejai, un mērdiapazons ir fiksēts ar modeļa izvēli.

MTTF 164 gadi pēc SN 29500 (Ed. 99). Trieciens pārbaudīts pēc EN 60068-2-27, vibrācija pēc EN 60068-2-6.

CMVT-M8TA1X-LI225-H1141 ir nerūsējošā tērauda vibrāciju sensors ar M8 ieskrūvējamu vītni, kas mēra ātruma RMS vērtību vienā asī un izvada to kā 4...20 mA signālu, kur 20 mA atbilst 25 mm/s RMS. Tas paredzēts rotējošu iekārtu daļām, kur vibrācijas pieaugums norāda uz gultņa nodilumu vai nelīdzsvarotību; sensoru ieskrūvē gultņa korpusā tā asī, kurā gaidāma vibrācija.

• Mērdiapazons: ātrums 0...25 mm/s RMS, viena ass, nolase 23,6 kHz
• Precizitāte: ≤ ±0,5 % @ 159 Hz
• Izejas: 4...20 mA, slodzes pretestība ≤ 0,5 kΩ
• Barošana: 18...30 VDC, patēriņš < 100 mA
• Korpuss: nerūsējošais tērauds, M8 ieskrūvējama vītne, 72,5 x 23,8 mm
• Vide: IP66/IP67, darba temperatūra -40...+80°C, trieciens 60 g (6 ms), vibrācija 20 g
• Pieslēgums: M12 x 1 savienotājs, 4 kontakti

Sensoram nav IO-Link un nav konfigurēšanas - tas pieslēdzas tieši kontrollera analogajai ieejai, un mērdiapazons ir fiksēts ar modeļa izvēli.

MTTF 164 gadi pēc SN 29500 (Ed. 99). Trieciens pārbaudīts pēc EN 60068-2-27, vibrācija pēc EN 60068-2-6.

MAGKIT-M8T ir magnētiskais stiprinājums CMVT-M8T saīmes vibrāciju sensoriem. Sensoru ieskrūvē magnēta iekšējā vītnē, un magnētu novieto uz mašīnas virsmas, neurbjot un negriežot vītni pašā iekārtā.

• Der: CMVT-M8T saīmes sensoriem ar M8 ieskrūvējamu vītni
• Vītne: M8 x 12 mm, iekšējā
• Materiāls: nerūsējošais tērauds V4A
• Turēšanas spēks: 342 N pie 28°C

Stiprinājums paredzēts elastīgai un pārvietojamai montāžai. Pastāvīgu un ekspluatācijā drošu piestiprinājumu nosaka konkrētās lietojuma vietas apstākļi, un to novērtē lietotājs.

MAGKIT-M5 ir magnētiskā stiprinājuma komplekts CMVT-QR20 taisnstūra korpusa sensoriem. Sensoru pieskrūvē pie diviem magnētiem ar komplektā esošajām M5 skrūvēm, un magnēti to tur uz mašīnas virsmas, neurbjot iekārtā caurumu.

• Der: CMVT-QR20 un CMMT-QR20 saīmes sensoriem
• Komplektā: 2 montāžas magnēti, 2 paplāksnes, 2 skrūves M5 x 12
• Izmēri: magnēts Ø 32 x 7 mm, M5 iekšējā vītne

Pastāvīgu un ekspluatācijā drošu piestiprinājumu nosaka konkrētās lietojuma vietas apstākļi, un to novērtē lietotājs.
