Precīza malas noteikšana automatizētās konveijersistēmās
Konveijersistēmās un citās transportēšanas iekārtās sensori tiek izmantoti, lai precīzi un savlaicīgi noteiktu objektu klātbūtni. Šim nolūkam ir būtiski uzticami identificēt brīdi, kad objekts ienāk detekcijas zonā.
Banner risinājumi ir paredzēti tieši šādām situācijām – arī tad, ja objekti ir ļoti plāni vai ar neregulārām formām. Sensoru uzstādīšana ir vienkārša, un tie darbojas arī sarežģītās ražošanas vidēs. Kad objekts pārtrauc staru, sistēma nekavējoties saņem signālu par iepakojuma klātbūtni un var turpināt apstrādi.
Galvenie izaicinājumi:
- • Nestandarta formas objekti
- • Ātras konveijerlīnijas (prasība pēc reakcijas zem 1 ms)
- Smaga industriālā vide (putekļi, mazgāšanas vajadzības, elektrostatiskā izlāde (ESD) riski)
- Daudzveidīgi materiāli (caurspīdīgi, atstarojoši, perforēti)
Kas ir Leading Edge Detection?
Malas detekcija (Leading Edge Detection) nozīmē priekšmeta pārvietošanās sākuma punkta noteikšanu. Šis signāls ļauj konveijersistēmai precīzi izpildīt darbības: apturēt, novirzīt, šķirot, vai noskenēt objektu īstajā brīdī.
Nepieciešama palīdzība ar malas detekciju?
Aprakstiet savu konveijera tipu, iepakojuma specifiku vai sensoru vajadzības – mūsu speciālisti ieteiks piemērotāko risinājumu.
Sensoru risinājumi no Banner Engineering

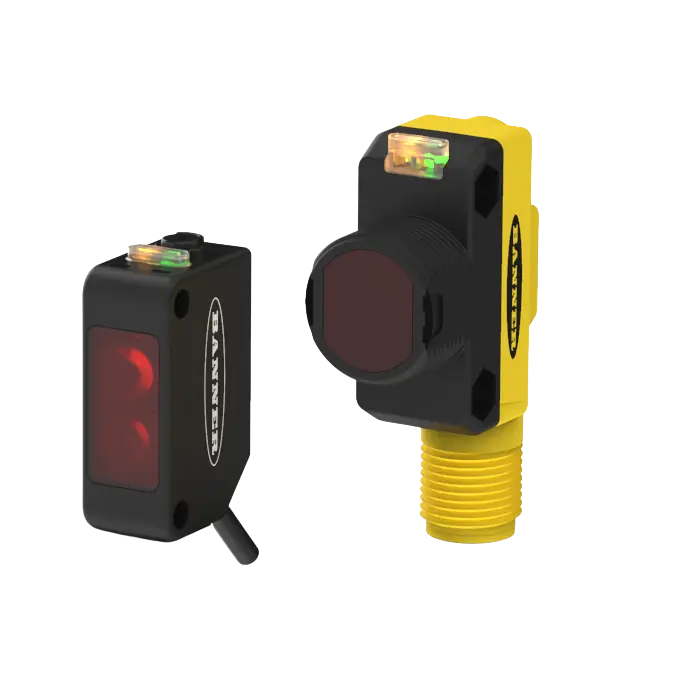

QS18 un Q20 polarizēti retroreflektīvie optiskie sensori
Kompakti un ekonomiski retroreflektīvie fotoelektriskie sensori, kas paredzēti kastes, konteineru un citu standarta objektu uzticamai noteikšanai. Tie nodrošina 850 µs reakcijas laiku un stabilu darbību arī nelielos attālumos. Polarizācija ļauj precīzi detektēt atstarojošus virsmas materiālus, bet vienpusējā instalācija vienkāršo uzstādīšanu.
Galvenie ieguvumi:
- Uzticama spīdīgu vai atstarojošu objektu detekcija
- Vienkārša montāža bez nepieciešamības pēc otrās puses vadiem
- Piemēroti konveijeriem ar sānu vadotnēm
- Kompakts korpuss ar elastīgām montāžas iespējām
- Efektīvi risinājumi iepakojuma un loģistikas procesos
B25 plaša stara objektu detekcijas sensors
Plats detekcijas lauks nodrošina uzticamu plēves maisiņu, aplokšņu un neregulāru iepakojumu noteikšanu. 25 mm plats stars samazina kļūdainus signālus, kas var rasties atveru vai salocījumu dēļ. Atbalsta IO-Link attālinātai konfigurācijai un diagnostikai.
Galvenie ieguvumi:
- Vienmērīga detekcija arī neregulārām formām
- Ātra reakcija – tikai 0,5 ms
- Spēj noteikt objektus no 3 mm (pie 1,1 m)
- IO-Link integrācija konfigurācijai un uzraudzībai
- IP67 aizsardzība industriālai videi
Q76E plaša stara retroatstarojošs sensors
Paredzēts liela izmēra vai nestandarta objektu, piemēram, paletētu kravu vai sarautas plēves iepakojumu detekcijai. Līdz 4 m darbības attālums ar izvēlamiem jutības režīmiem un IP69 aizsardzību nodrošina uzticamu darbību arī smagā rūpnieciskā vidē.
Galvenie ieguvumi:
- Plata sensora zona nestabilu vai lielu objektu detekcijai
- Sensitivitātes regulācija grūti nosakāmiem objektiem
- IP67/IP69 aizsardzība mitrai un agresīvai videi
- Redzams LED indikators vienkāršai līdzināšanai
- Vienkārša iestatīšana ar pogu vai IO-Link
LX sērijas sensors plānu objektu detekcija
Krustojošs stara raksts nodrošina precīzu plānu un zemu objektu – piemēram, aplokšņu, blisteru vai plēvju – detekciju. Reakcijas laiks no 0.8 ms ļauj izmantot sensoru arī ātrās līnijās.
Galvenie ieguvumi:
- Noteikt objektus līdz 1 mm biezumam
- Liela detekcijas zona nodrošina uzticamību dažādās pozīcijās
- Pieejami dažādi garumi dažādām līnijām
- Krustojošs stara raksts palielina noteikšanas precizitāti
- Piemērots augstas caurlaidības ražošanas līnijām
TTR veltņu konveijera sensors
Montējams starp veltņiem, ideāli piemērots konveijeriem bez sānu piekļuves. Nodrošina precīzu dažādu iepakojumu, tostarp polimaisiņu vai vēstuļu, noteikšanu pat šaurās vietās. Pieejams ar dažādu staru skaitu un garumu.
Galvenie ieguvumi:
- Uzstādāms tieši starp veltņiem – bez papildu stiprinājumiem
- Detektē dažādu izmēru un veidu objektus
- Atsperu gala uzbūve atvieglo pozicionēšanu
- Izturīgs alumīnija korpuss aizsardzībai pret bojājumiem
- Piemērots vietām bez sānu piekļuves
